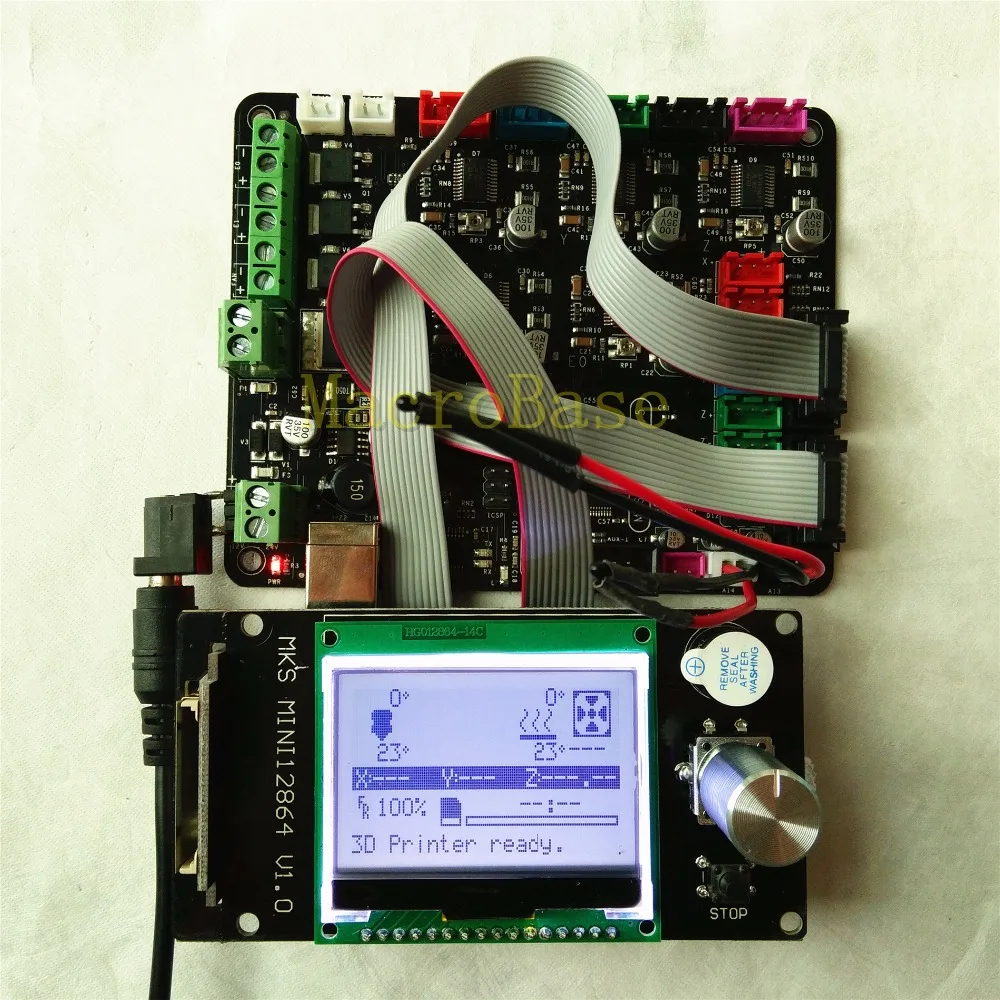

Название: MKS

База MKS mega2560 и Ramps1.4 Встроенная Материнская плата в отличной стабильности и высокой производительности, хорошо подходит для 3D принтеров. По сравнению с Ramps1.4,

Этот контроллер добавляет дополнительный выход нагревателя для E1.

Упаковочный лист:

1 шт. * MKS база V1.6

1 шт * МКС MINI12864LCD V2.0

1 шт. * USB

2 шт. * плоский кабель

Особенности и стеснительного;

Другие функции, как указано ниже

Электропроводка

Разводки выводов

Размер

Встроенное программное обеспечение

В этом разделе будет показано, как получить прошивку в контроллер и запускать ее с базовыми настройками.

Требуется программное обеспечение: FTDI USB драйверы, Arduino IDE, выбор прошивки (Marlin или Repetier или Sprinter), Pronterface.

1. USB VCP Драйверы-MKS база использует более новый FT232 USB к UART чипу, и ему нужны обновленные VCP (виртуальный com порт) драйверы от

Производитель веб-сайта. Загрузите правильную версию для вашей операционной системы или вы можете получить управляемую версию для Windows (проще).

Windows Vista/7 может попробовать обновить, чтобы найти правильные драйверы, но рекомендуется установить драйверы FTDI для лучшей производительности.

Драйверы VCP установят com-порт на вашем компьютере для базы MKS, вы можете проверить, какой номер порта был присваивается, отправив в менеджеру устройств и нажмите на порты (COM & LPT) найдите что-то, что означает «USB Последовательный порт (COM3)», где COM3 Вам присваивается номер порта (будет отличаться от ПК к ПК). Запомните этот номер, так как вы будете использовать его позже в настройке другого программного обеспечения.

2. Установите Arduino IDE-Загрузите и извлеките Arduino IDE.

3. Получите прошивку-в то время как вы можете использовать Большинство изделий, мы будем использовать Марлин в качестве примера. Загрузите и извлеките Марлин или любые другие вилки прошивки, которые вы предпочитаете/нужны.

4. Загрузка прошивки-запуск Arduino IDE (arduino.exe).

Выберите вашу плату-нажмите на инструменты --> Плата --> Arduino Mega 2560,

Выберите последовательный порт-нажмите на инструменты --> последовательный порт --> (Выберите свой com-порт для X3 USB, вы можете проверить это в менеджере устройств)

На Arduino нажмите файл --> Открыть -- затем точка к загрузке Marlin и выберите Marlin. pde. При загрузке Marlin на окно IDE нажмите на закладку, на которой указано «configation. h». Это основные записи, которые необходимо изменить, чтобы получить X3 работу.

# Define BAUDRATE 250000/это будет хорошо работать для MKS Gen

# Определите материнскую плату 33/33 для пандусов, которые MKS GEN совместимы с материнской платой 34

# Определите TEMP_SENSOR_0 3/если у вас NTC 100 K

# Определить TEMP_SENSOR_1 0

# Определить TEMP_SENSOR_2 0

# Определите temp_sensor_кровать 3/если у вас есть NTC 100 K

Эти записи-это только те, которые вам нужны, чтобы получить MKS Gen running. Как только вы получите его для загрузки, вы можете теперь проверить большинство функций платы. Вам нужно будет настроить настройки в файл конфигурации для вашего принтера.

5. Загрузите (или скомпилируйте для тестирования) Марлин-в то время как все еще на окне Arduino

Нажмите на треугольник внутри круга, чтобы сделать тест-компилирование, это гарантирует, что прошивка не содержит ошибок (вы можете пропускать это)

Нажмите на стрелку, указывающую справа внутри квадратной рамки, чтобы загрузить прошивку на доску. Если все идет хорошо, вы увидите сообщение "Сделано загрузка" в нижней части окна Arduino.

МКС MINI12864LCD-SD вертикальный

Преимущества

1. Этот ЖК-дисплей привносит свой собственный кодировщик, продолжить настройку параметров.

2. Совместим только с контроллером Mega 2560.

(Не может работать с MKS SBASE, MKS SMINI и MKS BASE2.)

3. Поддержка офлайн печати.

4. Носить с наконечниками зуммер для работы.

Этот мини-ЖК-дисплей подходит для небольших машин.

И он меньше, чем LCD12864.

МКС MINI12864LCD Размеры

Как установить конфигурации

Пожалуйста, загрузите прошивку из следующего github.

Github.com/thingsmart/Marlin-RC

Советы:

Config подходит для машины XYZ. Если для Delta, используйте следующие настройки.

Marlin/example_confiformation/delta/generic.

Для установки конфигурации обратитесь к следующей инструкции.

Шаг 1

Шаг 2

Шаг 3

Найдите следующие значения в красном цвете в pins_RAMPS_14.h.

И изменить их в значения в черном цвете. Тогда сохраните его.

Обратите внимание
