32-канальный IP-модулятор QAM для фото- гостиничного и кабеля ТВ DVB мультиплексатор

32-канальный IP-модулятор QAM для фото- гостиничного и кабеля ТВ DVB мультиплексатор

Ключевые особенности

* 3 порта GE (макс. 1024 IP in):

Двухнаправленные порты Data1 и Data2, Макс 512 IP in, 32 IP out

Порт передачи данных (расположен на передней панели), макс. 128 IP in

* Макс 840 Мбит/с для каждого входа GE

* Поддерживает точную настройку PCR/CA фильтрацию, PID remapping и PSI/SI редактирования

* Поддержка до 256 PIDS remapping на канал

* Поддержка 32 ip-выхода через Data1 и Data2 по UDP/RTP/RTSP

* 32 несмываемых QAM несущих выход, совместимый с DVB-C (EN 300 429) и ITU-T J.83 A/B

* Поддерживает кодировку RS (204188)

* Поддержка сетевого управления через Интернет

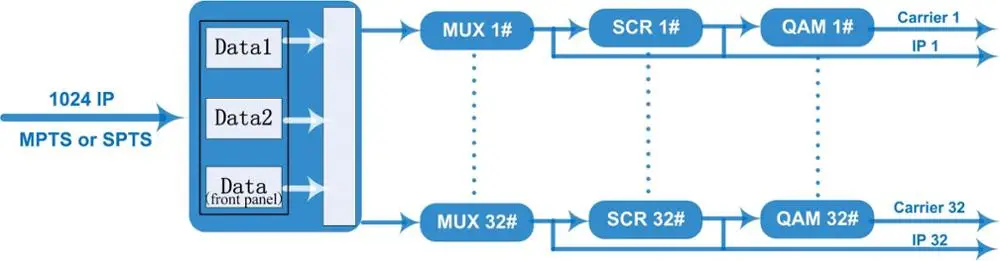

Внутренний принцип диаграммы

Иллюстрация настройки перевозчика

Технические характеристики

Вход

Вход

Макс 1024 IP вход через 3 (передняя панель данных Порты и разъёмы, данных 1 и 2) 100/1000M Ethernet Порты и разъёмы (для программирования в производственных условиях интерфейс по желанию). Каждый порт Data1 или Data 2 может вводить максимум 512 IP, в то время как порт данных передней панели может вводить Максимум 128 IP

Транспортный протокол

TS над UDP/RTP, unicast и multicast, IGMP V2/V3

Скорость передачи данных

Макс. 840 Мбит/с для каждого входа GE

Mux

Входной канал

1024

Выходной канал

32

Макс пидс

256 на канал

Функции

ПИД ремапинг (Авто/вручную опционально)

PCR точная регулировка

PSI/SI Таблица автоматически генерирует

Скребок

Параметры

Макс. симулятор CA

4.

Стандарт скребок

ETR289, ETSI 101 197, ETSI 103 197

Подключение

Локальное/Удаленное подключение

Модуляция

Параметры

DVB-C модулятор

J.83A

Созвездие: 16/32/64/128/256QAM

Полоса пропускания: 8 м

J.83B

Созвездие: 64QAM/ 256QAM

Полоса пропускания: 6 м

Канал QAM

32 несмываемый Перевозчик

Стандарт модуляции

EN300 429/ITU-T J.83A/B(DVB-C)

Скорость символа

5,0 ~ 7,0 Msps, 1ksps шаговый

Созвездие

16, 32, 64 , 128, 256QAM

FEC

RS (204, 188)

Выход RF

Интерфейс

1 F типизированный выходной порт для 32 несущих, 75 Ω

Радиочастотный диапазон

50 ~ 960 МГц, 1 кГц

Выходной уровень

-20 дБм ~ + 10 дБм (87 ~ 117дб и микро; В), 1 дБ шаговый

Мер

≥ 40 дБ

Выход TS

32 IP выход через UDP/RTP/RTSP, одноадресная/Многоадресная рассылка, 2 (Data1 и Data2) 100/1000M Ethernet порты

Системы

Программное обеспечение для управления сетью (NMS)

Общий

Демиссия

420 мм × 440 мм × 44,5 мм (WxLxH)

Температура

0 ~ 45 ℃ (эксплуатация), -20 ~ 80 ℃ (хранение)

Питание

AC 100V ± 10% В переменного тока, 50/60 Гц или AC 220V ± 10% В переменного тока, 50/60 Гц
