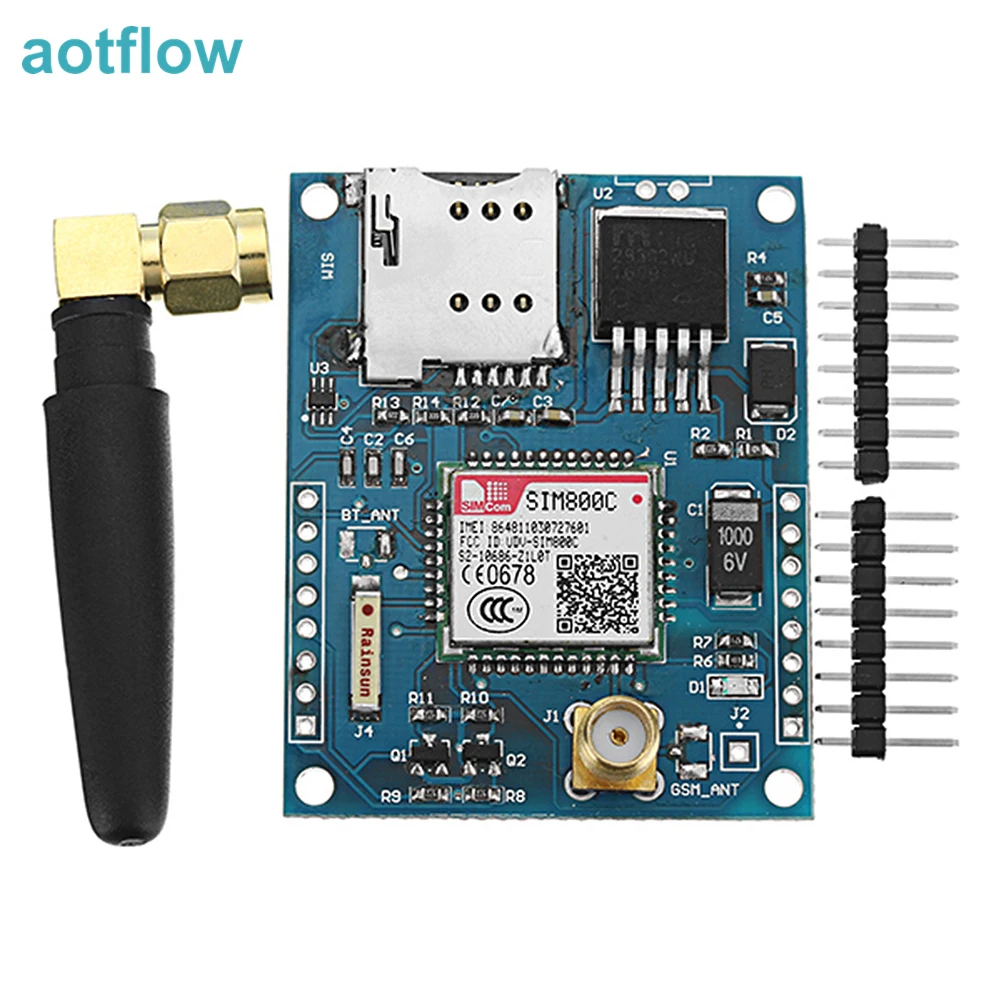

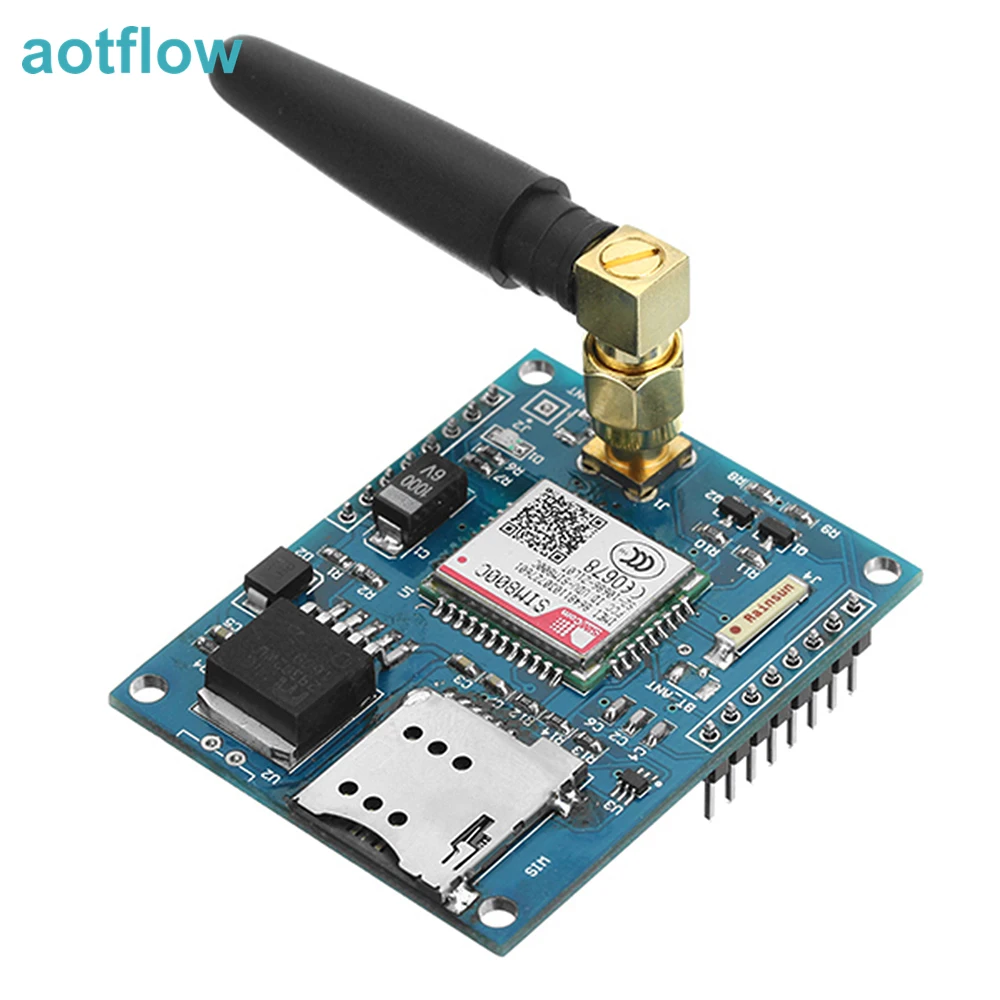

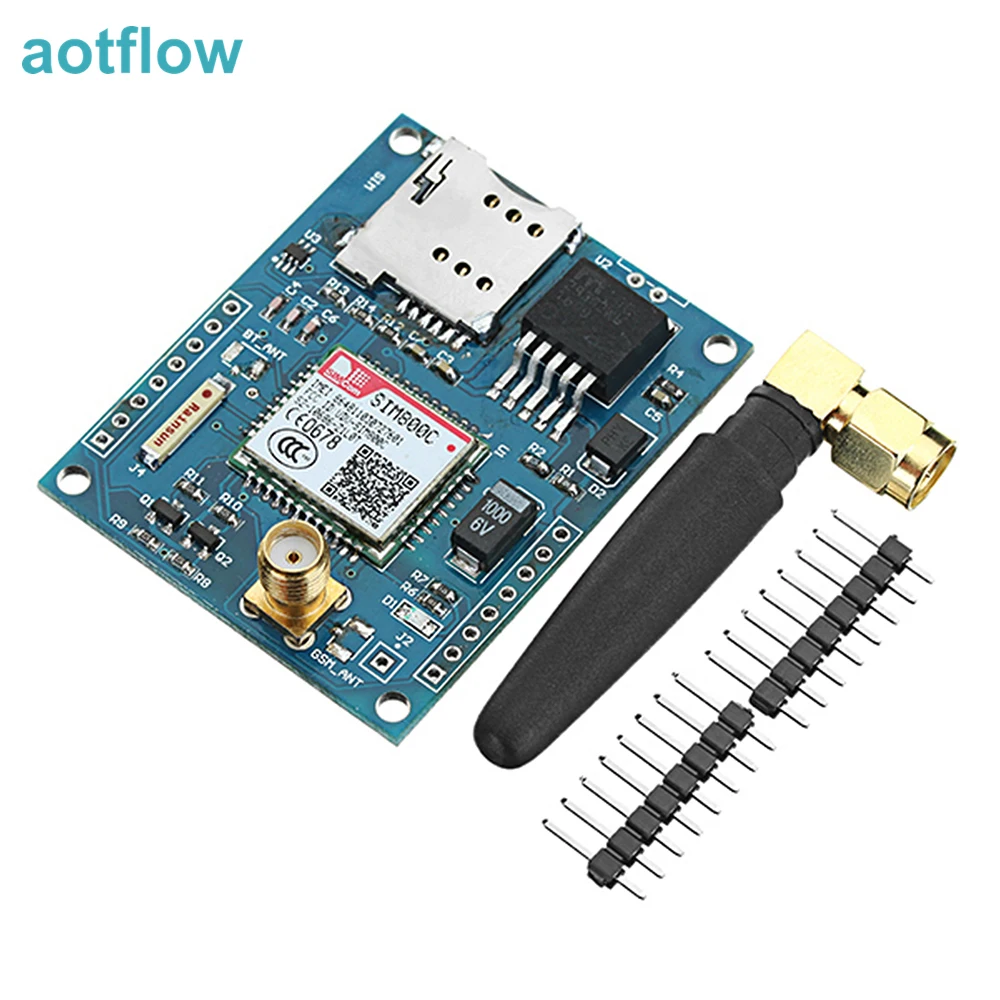

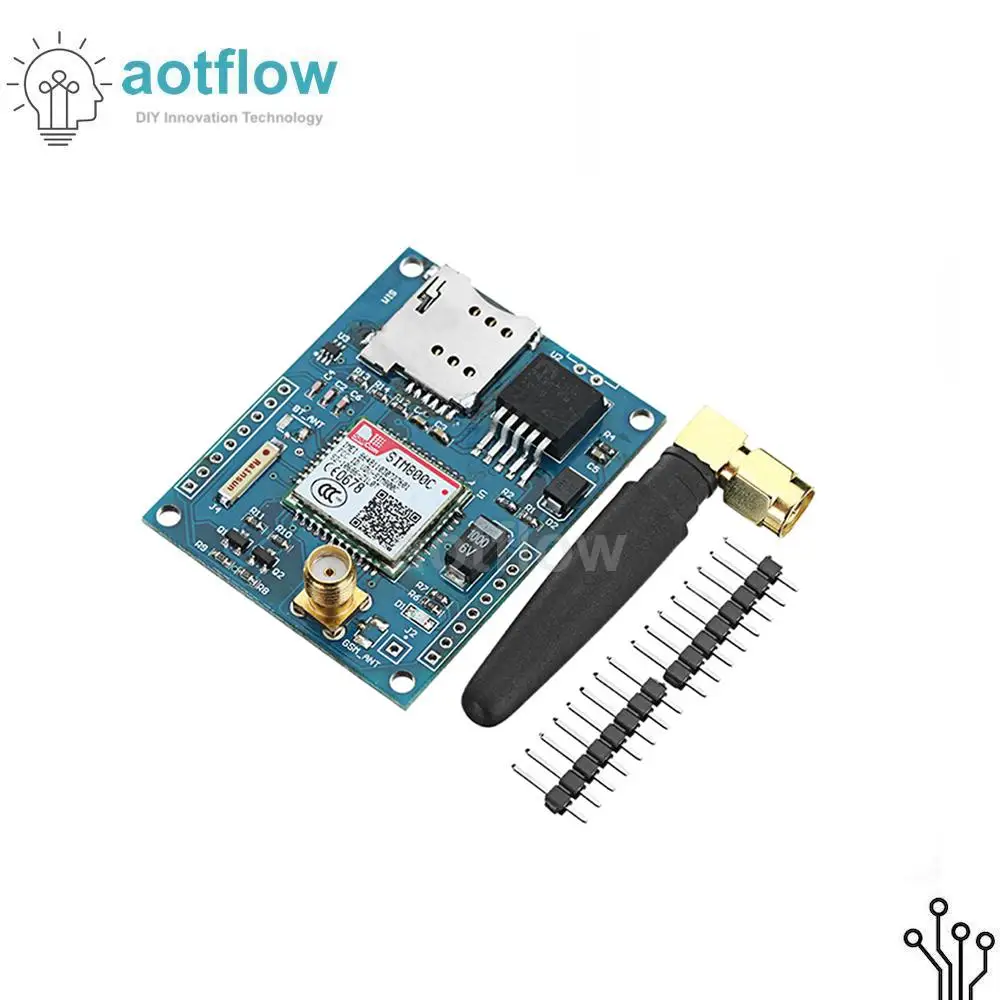

Макетная плата SIM800C модуль GSM GPRS Поддержка сообщений Bluetooth TTS DTMF четыре диапазона

Обзор: материнская плата

SIM800C-это четырехдиапазонный GSM / GPRS модуль, его производительность очень стабильна, с небольшим внешним видом и высокой производительностью, для удовлетворения различных потребностей клиентов. Рабочая частота SIM800C GSM / GPRS 850/900/1800 / 1900 МГц, может использоваться по всему миру, вы можете достичь низкого энергопотребления голоса, SMS и передачи данных, может быть применен к различным требованиям дизайна компактного продукта.

Особенности:

1. Диапазон входного напряжения 5-18 в постоянного тока;
2. Самоходная конструкция слота для sim-карты, Поддержка 2G / 3G / 4G карты или маленькой карты;
3. Модуль будет подключен к сети автоматически после включения;
4. Совместимость с различными последовательными портами с одним чипом;
5. Сдержанный интерфейс гарнитуры и микрофона;
6. Поддержка функции TTS DTMF;
7. Протокол Bluetooth 3,0, улучшенная антенна Bluetooth, поддержка последовательного порта SPP и аудио услуг;
8. Защищены литиевая батарея-приведенный в действие «летучая мышь» интерфейс, вы можете использовать 3,7 V литиевая батарея или 18650 литиевая батарея;
9. Резервный интерфейс IPEX, интерфейс SMA, пружинный Антенный интерфейс, может использоваться в различных случаях;
10. С индикатором работы: светодиодный индикатор мигает 1 раз в секунду, когда нет сети, нет sim-карты или sim-карты, и будет мигать 1 раз в 3 секунды при нормальных условиях.
11. Размер платы: 40,9*51,3 мм

Интерфейс Описание:

Заземление: Мощность заземления
VCC_IN: штырь источника питания, входной DC5V-20V
RI кольцо индикатор
DTR: подготовка терминала данных
TXD: TTL последовательный порт передачи
RXD: TTL последовательный порт получения
U2_R: модуль последовательного порта 2 получения
U2_T: модуль последовательного порта 2 отправка передачи
V_M: Подключение до глубины души напряжение (5V/3,3 V, это зависит от вашего MCU) MCU для матч уровня (как правило, ССС также будет OK для нанофарад)
АЦП: ADC обнаружения
SPP: положительный аудиовыход
SPN: Аудио Выход Отрицательный
MC-: аудио вход отрицательный
MC +: аудио вход положительный
PWR: Включение или отключение питания (включение при низком уровне)
Летучей мыши: литиевая батарея ввода ПИН-кода, 3,3 v-4,4 v

В основном инструкции по уходу за изделием

SIM800C главным образом контролируется AT команд, так что просто найти USB конвертировать в TTL модуль последовательного порта, и 5 В, GND,TXD,RXD контакты подключения к VCC_IN, GND,RXD, ТСД булавки SIM800C
Когда модуль запущен, светодиодный индикатор мигает один раз в 1 секунду, и через некоторое время светодиодный индикатор мигает один раз в 3 секунды, это означает, что запуск SIM800C работает нормально.

Посылка включает в себя:

1 x Панель разработки SIM800C
1 x Антенна
2 x обычный pin-код
