 Обзор продукта

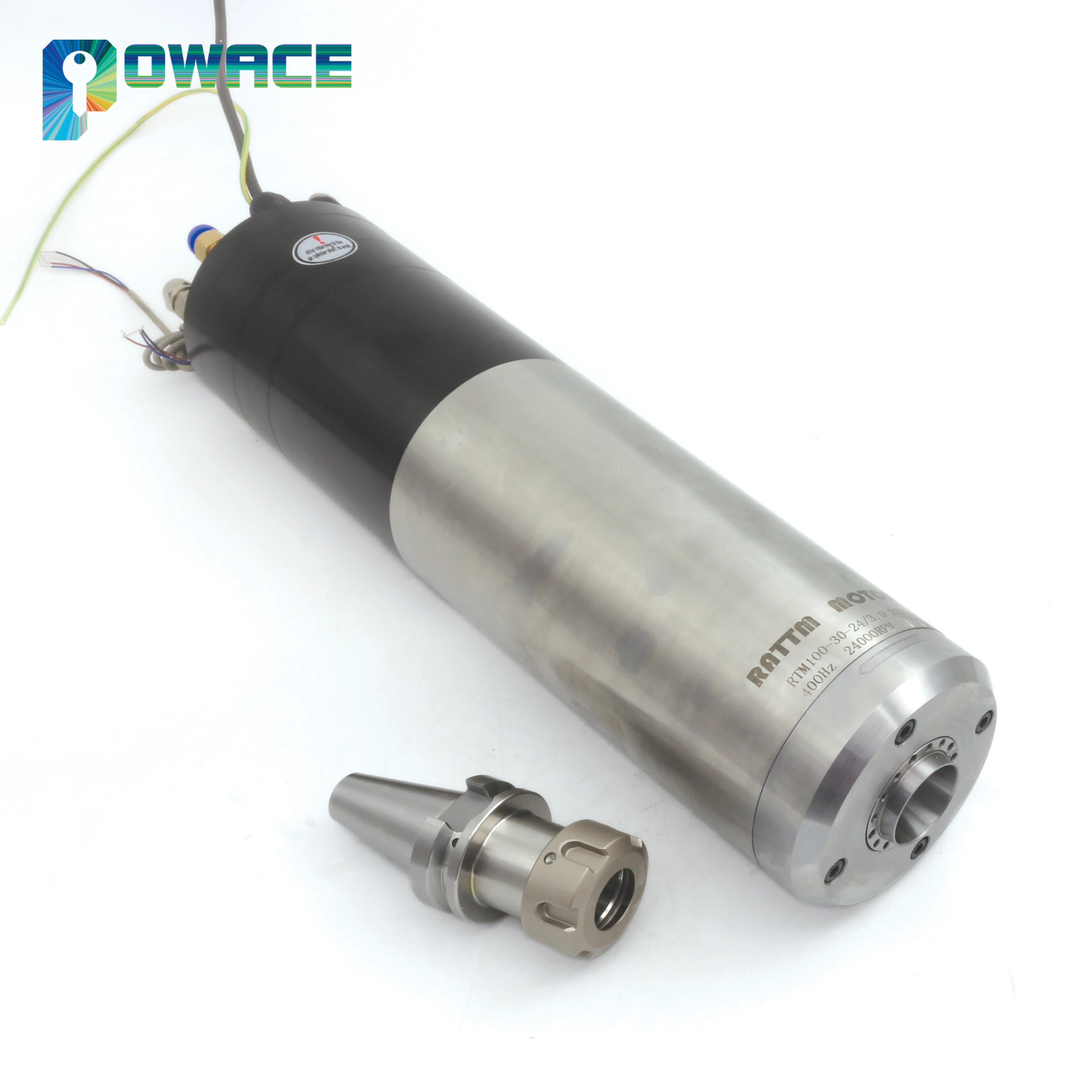

1. Этот шпиндель встроен в двигатель шпинделя, встроенный в три асинхронных двигателя, с помощью инверторного управления. Поскольку шпиндель имеет компактную структуру, высокую мощность, большой крутящий момент, небольшую вибрацию, малошумные характеристики, поэтому он может достигать высокой скорости, высокой резки, высокой точности и высокой стабильности.

2. Подшипник шпинделя использует смазанный смазкой угловой для контакта подшипников, может быть достигнуто пожизненное смазывание в течение срока службы.

3. Шпиндель использует принудительный режим охлаждения для охлаждения двигателя, передних и задних подшипников. Поток охлаждающей жидкости через разумное расположение цикла водотока корпуса шпинделя, таким образом, может принять тепло, генерируемое скоростью вращения шпинделя, для достижения теплового равновесия, пусть температура шпинделя в пределах определенного постоянного значения. Эффект внешнего охлаждающего устройства: поддержание постоянной температуры охлаждающей жидкости.

4. Встроенный шпиндель PTC 140 Температурный датчик (Технические параметры видны в других секциях этой спецификации), вы можете прочитать его в любое время, если вам нужно защитить температуру двигателя.

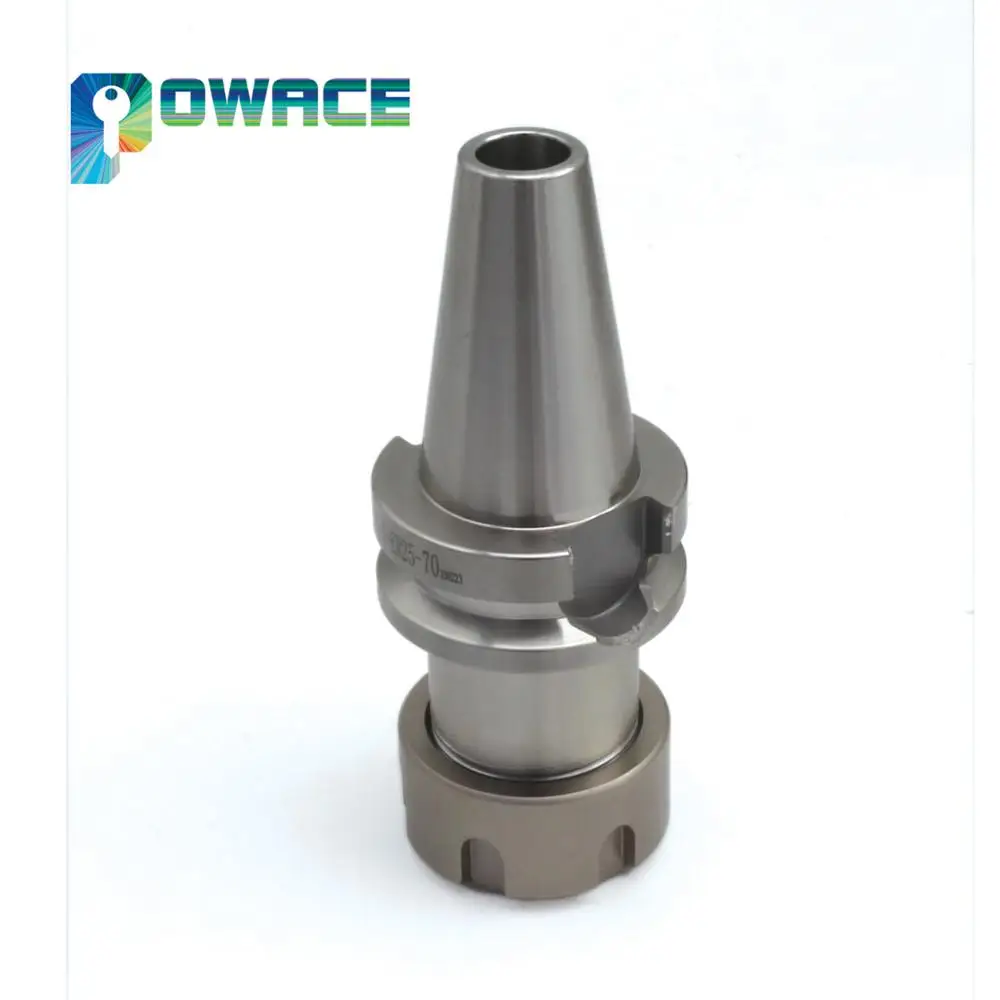

5. Методы зажима инструмента: это встроенное устройство автоматического изменения инструмента шпинделя, форма хвостовика BT30.

220V версия:

Шпинделя модель

RTM100-30-24Z/3,0 220V

Напряжение

220V

Номинальная частота вращения

15000 об/мин

Максимальная скорость

24000 об/мин

Номинальная частота

250 Гц

Максимальная частота

400 Гц

Электрический ток

6.8A

Двигатель уровня

Уровень 2

Номинальная мощность

3.0KW (S1)

Пиковая мощность

4.2KW (S6)

Номинальный крутящий момент

1.9Nm

Максимальный крутящий момент

2.6Nm

380V версия:

Шпинделя модель

RTM100-30-24Z/3,0 380V

Напряжение

380V

Номинальная частота вращения

15000 об/мин

Максимальная скорость

24000 об/мин

Номинальная частота

250 Гц

Максимальная частота

400 Гц

Электрический ток

7.6A

Двигатель уровня

Уровень 2

Номинальная мощность

3.0KW (S1)

Пиковая мощность

4.2KW (S6)

Номинальный крутящий момент

1.9Nm

Максимальный крутящий момент

2.6Nm

Технические параметры

Шпиндель дуя пыли/уплотнения давления газа (МПа)

0,2-0,25

Газовое уплотнение шпинделя поток газа

(Л/мин)

65 ± 10 (при работе)

Охлаждающей воды высокого давления(МПа)

При заказе на сумму> = 0,25

Поток охлаждающей воды(Л/мин)

При заказе на сумму> = 2,5

Температура охлаждающей воды (deg)

24-28

Шпиндель импульса статического состояния (& micro;m)

<= Комплект из 3 предметов

Шпинделя вибрации(Мм/с)

<= 0,8

Диаметр шпинделя(Мм)

Dia100 (0/-0,022)

Обмотки двигателяДавление тест(V/M)

1500 В/1 минуту Выдерживает испытание напряжения

Инструмент Интерфейс

BT30

Инвертор Технические характеристики

3.7KW (380V)

Применимость

Для литья, алюминия, стекла и т. д. и другой обработки

Шпинделя установки объяснение

1)Циркуляционное охлаждение Системы Описание

Система должна гарантировать, что температура охлаждающей воды шпинделя подачи составляет 24-28deg. Обычно устанавливайте переключатель потока в обратной трубе системы охлаждения, чтобы обеспечить подачу охлаждающей воды шпинделя. Требования к охлаждающей воде: мы рекомендуем использовать дистиллированную воду, в то время как рекомендуется Feinuokesi (Fenix) защитный агент F1 (с использованием шкалы 1: 200), температура охлаждающей жидкости составляет 26deg ± 2deg, вход, температура выходной трубы не может превышать 5 градусов. Допускается до тех пор, пока другой Мониторинг может обеспечить более полное охлаждение шпинделя.

2) контроль герметизации воздуха

Чтобы предотвратить попадание воды или примесей во внутренний шпиндель, шпиндель будет иметь газовое уплотнительное устройство, газовое уплотнительное устройство должно быть начато с машины одновременно. И нужно пройти многоступенчатую фильтрацию.

3) требования к качеству сжатого газа

Требования к качеству газа, который используется в газовых уплотнениях:

С высоким содержанием масла по уровню поверхности: <0,01, поддерживающие шкалу мг/m3

Твердые частицы: <5 & micro; m

Точка росы давления: <7.5deg(0.7MPa)

4) инструкции по запуску программы

Только все мониторинг не выдал сбоев рабочих сигналов, в то же время, все устройства безопасности были установлены и работают должным образом, а затем позволяют начать шпиндель.

Примечание: новый или шпиндель, который не используется в течение длительного времени, должен работать медленно. Во-первых, запуск шпинделя в течение получаса на 25% от максимальной скорости, затем увеличение до 50% от максимальной скорости, чтобы пробежать 15 минут, наконец, увеличить до максимальной скорости. Необходимо проверить температуру шпинделя во время всего процесса, Шпиндель будет горячим, но не горячим, если шпиндель становится горячим, пожалуйста, прекратите работу и свяжитесь с нашим отделом обслуживания клиентов.

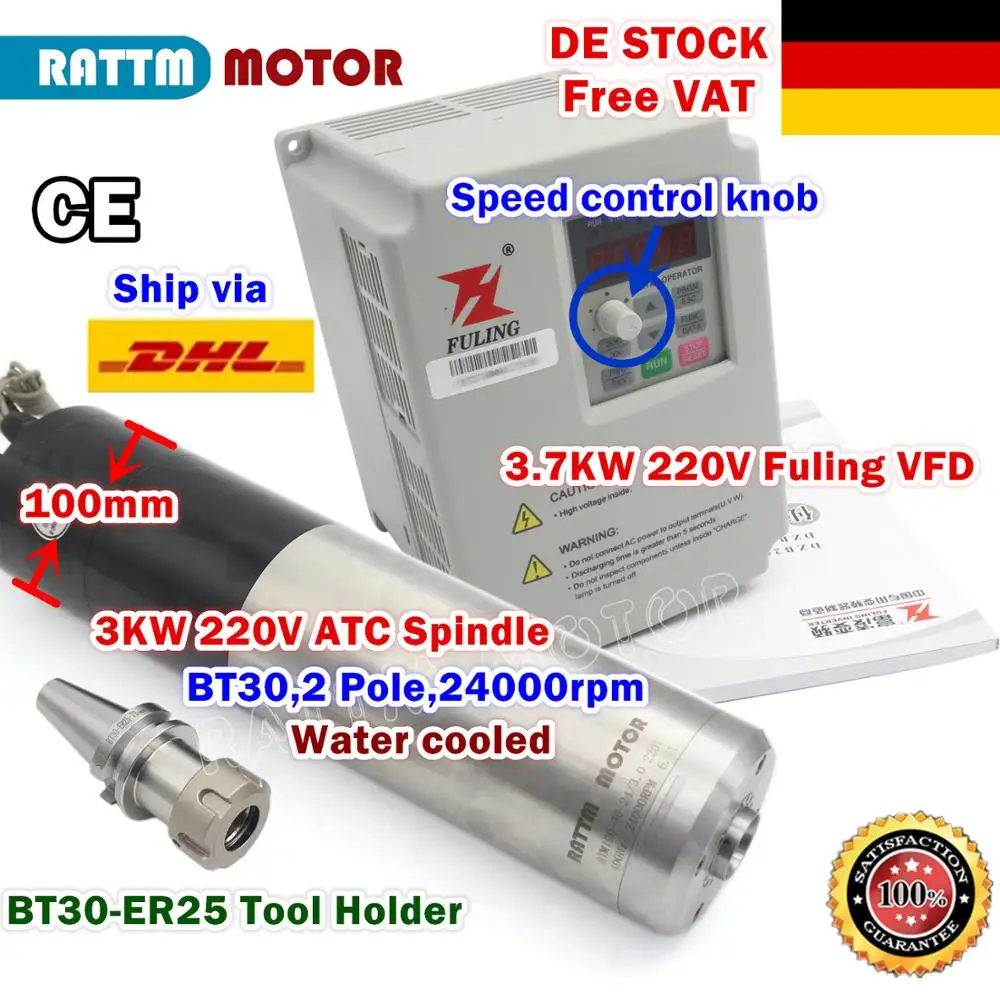

3.7KW Fuling инвертор бренда220V зарядное устройство с 220V выход

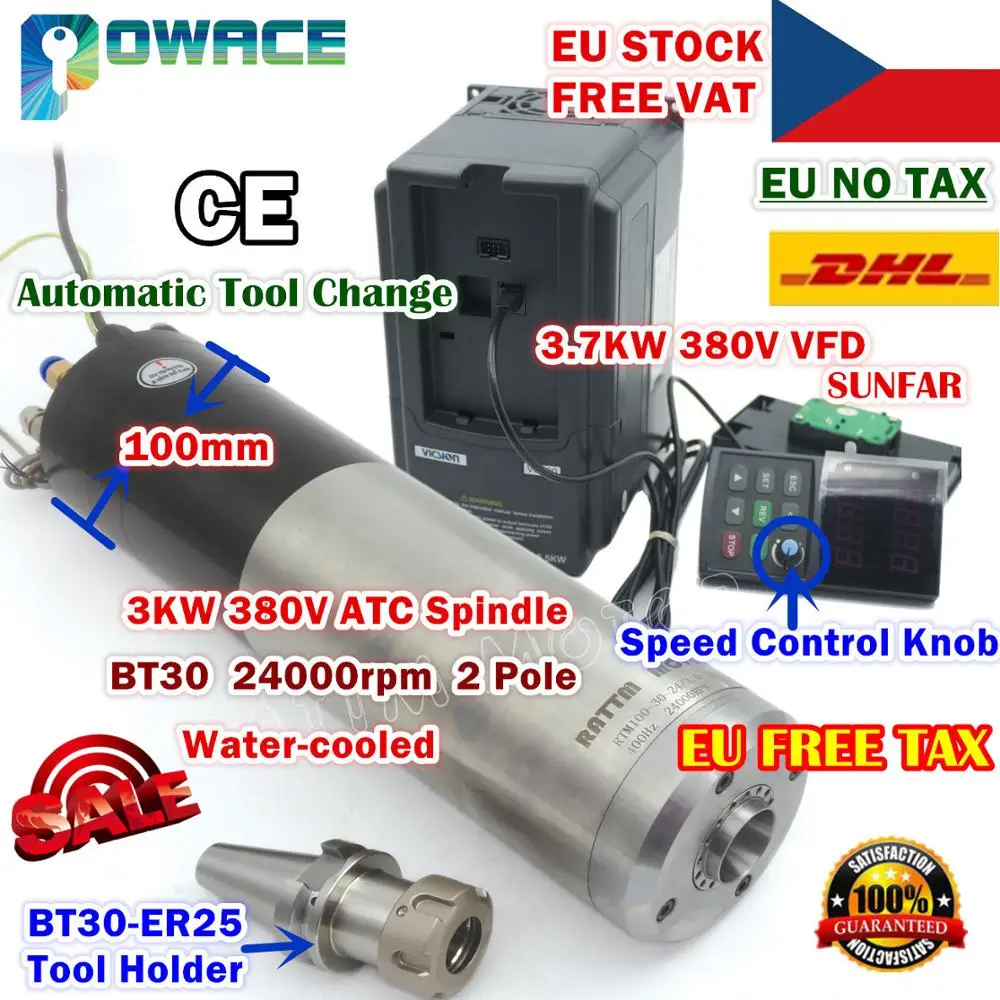

3.7KW SUNFAR инвертор бренда380V зарядное устройство с 380V Выход
