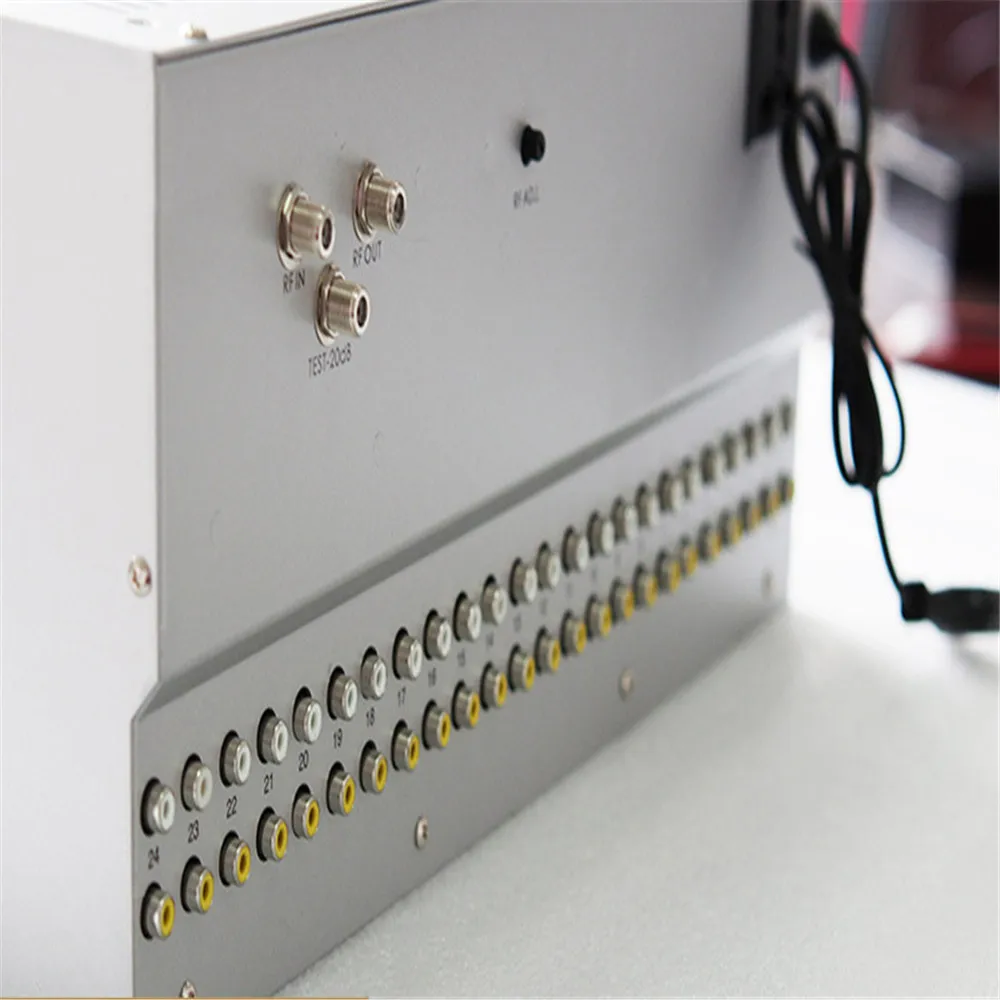

Broadcast grade 24-channel adjacent channel modulator Analog TV system Hotel demodulator | Электроника

Features 1 The modulation circuit adopts today's mainstream modulation chip with single-chip control, which is stable and reliable. 2 The modulation circuit of each channel is completely independent, and the channel configuration is very flexible and convenient. 3 The power supply is redundant and can work continuously and stably all year round. 4 The relevant debugging of the cable TV transmission equipment has been completed before leaving the factory. Input AV signal to work, and can be installed and constructed by non-professionals. 5 Integrated installation of multiplexers, compact structure, no need for special equipment room. technical parameter Channel 47～860MHz Output level ≥105dBμV Adjustable range of output level 0～-20dB (adjustable) Image/sound power ratio -10dB～-30dB continuously adjustable Output impedance 75Ω Parasitic output suppression ratio ≥60dB Image carrier frequency accuracy ≤±5KHz (in VHF band); ≤±10KHz (in UHF band) RF output reflection loss ≥12dB (in VHF band); ≥10dB (in UHF band) Video input level 1.0Vp-p (corresponding to 87.5% modulation) Video input impedance 75Ω Differential gain ≤5% (when the modulation degree is 87.5%) Differential phase ≤5° (when the modulation degree is 87.5%) Chroma/luminance delay difference ≤45 ns Video band flatness ±1dB Video modulation range 0～90% continuously adjustable Video signal-to-noise ratio ≥55dB Audio input level 1Vp-p (±50KHz frequency deviation) Audio input impedance 600Ω Audio signal-to-noise ratio ≥57dB Audio pre-emphasis 50μs Power supply AC 220V±10% 50Hz±2Hz, 50W Working environment temperature 0～40℃ Volume 19 inches 4U
