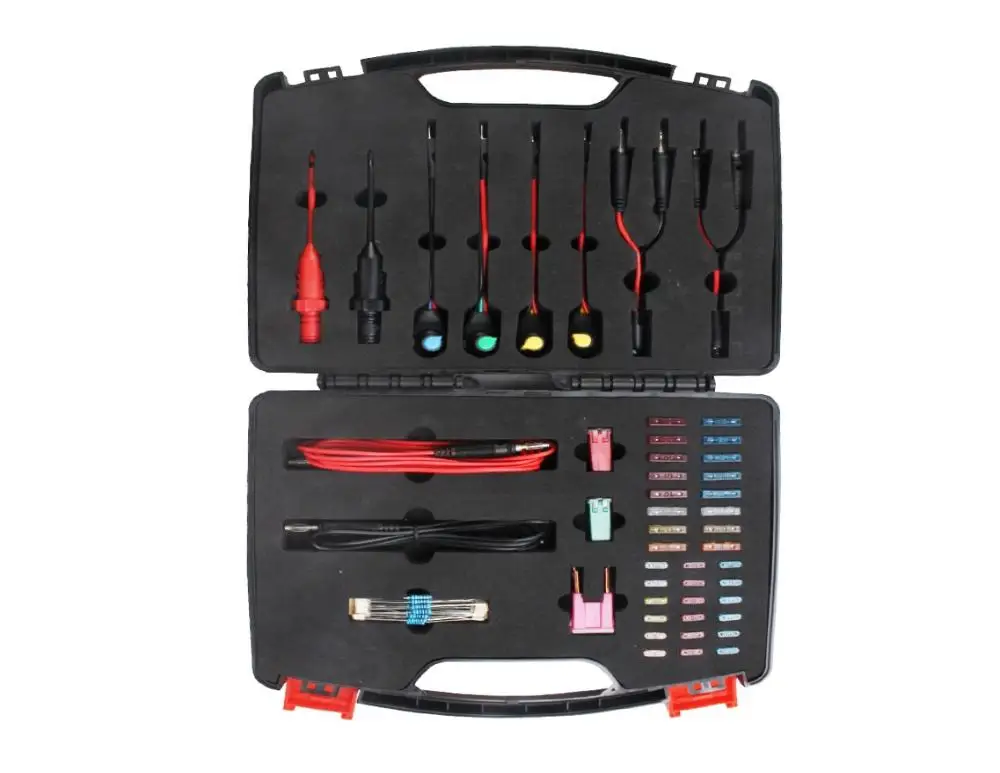

Набор соединителей для проколов и проводов ремонта | Автомобили мотоциклы

Набор соединителей для проколов и проводов ремонта | Автомобили мотоциклы

1) Руководство по использованию Стрингера:

Используйте крючок с нарезкой, чтобы подключить соответствующий провод, поверните ручку, чтобы проколоть провод, и подключите мультиметр к кабелю для завершения измерения провода.

2) рекомендации по использованию диодных тестовых ламп:

В основном для проверки сигнала инжектора, есть сигнал, что испытательный светильник будет мигать. Если испытательный светильник всегда включен или выключен, сигнал инжектора является ненормальным.

Используйте нарезку, чтобы проколоть два провода соответствующего инжектора и подключить испытательную лампу.

1) Использование потенциометров:

В основном для имитации сенсорного сигнала, наблюдайте за изменением потока данных через соответствующий компьютерный детектор для определения качества линии.

Основные аналоговые Типы датчиков давления: датчики давления на рельсах, датчики давления масла, датчики давления на впуске, датчики давления на мочевине и т. д.

Аналоговый датчик давления используется, как показано на рисунке ниже. Положительные и отрицательные электроды можно обменять во время использования. Средняя линия должна быть подключена к сигнальной линии;

После завершения соединения напряжение сигнальной линии поворотной ручки изменится между 0-5 в для определения качества линии.

При моделировании датчика температуры используются только 2 линии: можно использовать положительный сигнал и сигнал, а также сигнал и отрицательный.

Основные аналоговые Типы датчиков температуры: Датчик температуры воды, датчик температуры впускного воздуха, датчик температуры масла, датчик температуры топлива, датчик температуры мочевины, датчик уровня жидкости, датчик температуры после обработки выхлопных газов, И т. д.

После завершения соединения напряжение сигнальной линии поворотной ручки изменится между 0-5 в для определения качества линии.

Другие рекомендации по использованию предохранителей и резисторов здесь не описаны, пожалуйста, обратитесь к Руководству по обслуживанию транспортного средства.
