Mach3 контрольная карта TB6560 3-axis4-axis приводная плата гравировальный станок

Mach3 контрольная карта TB6560 3-axis4-axis приводная плата гравировальный станок

Обзор:

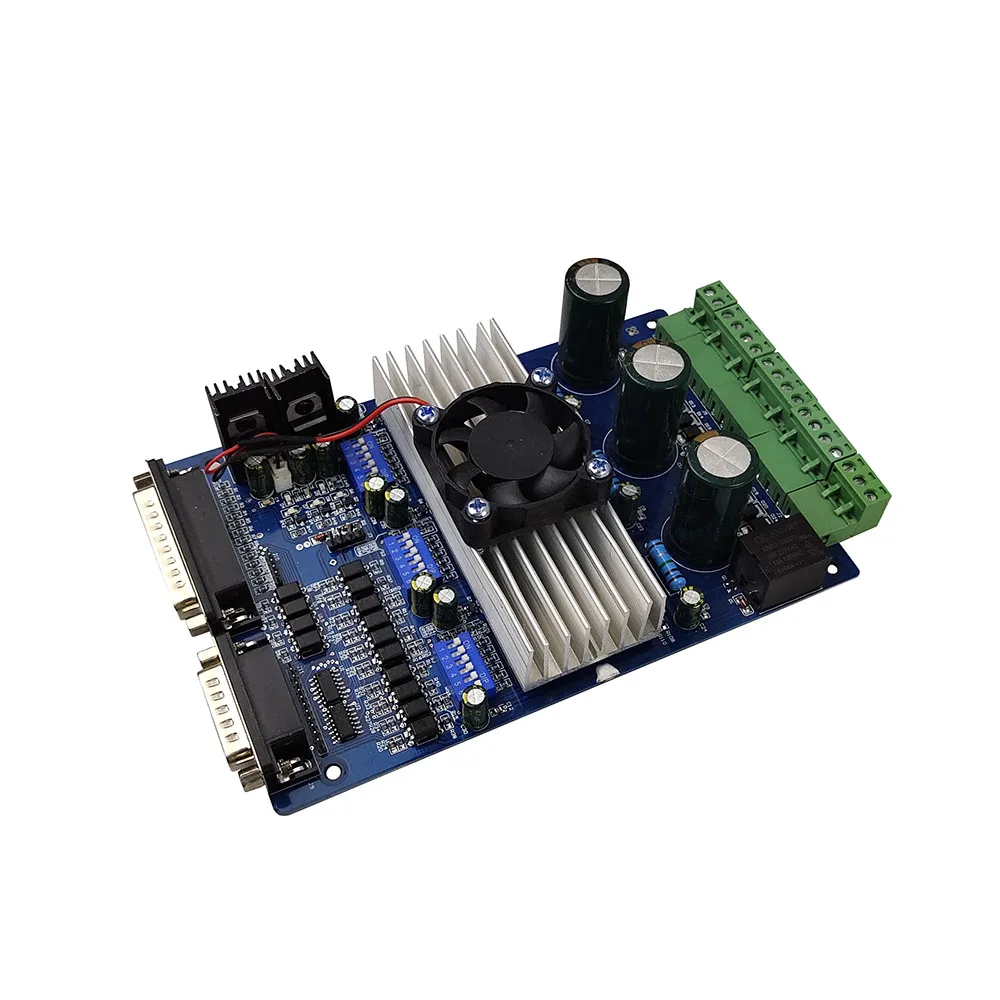

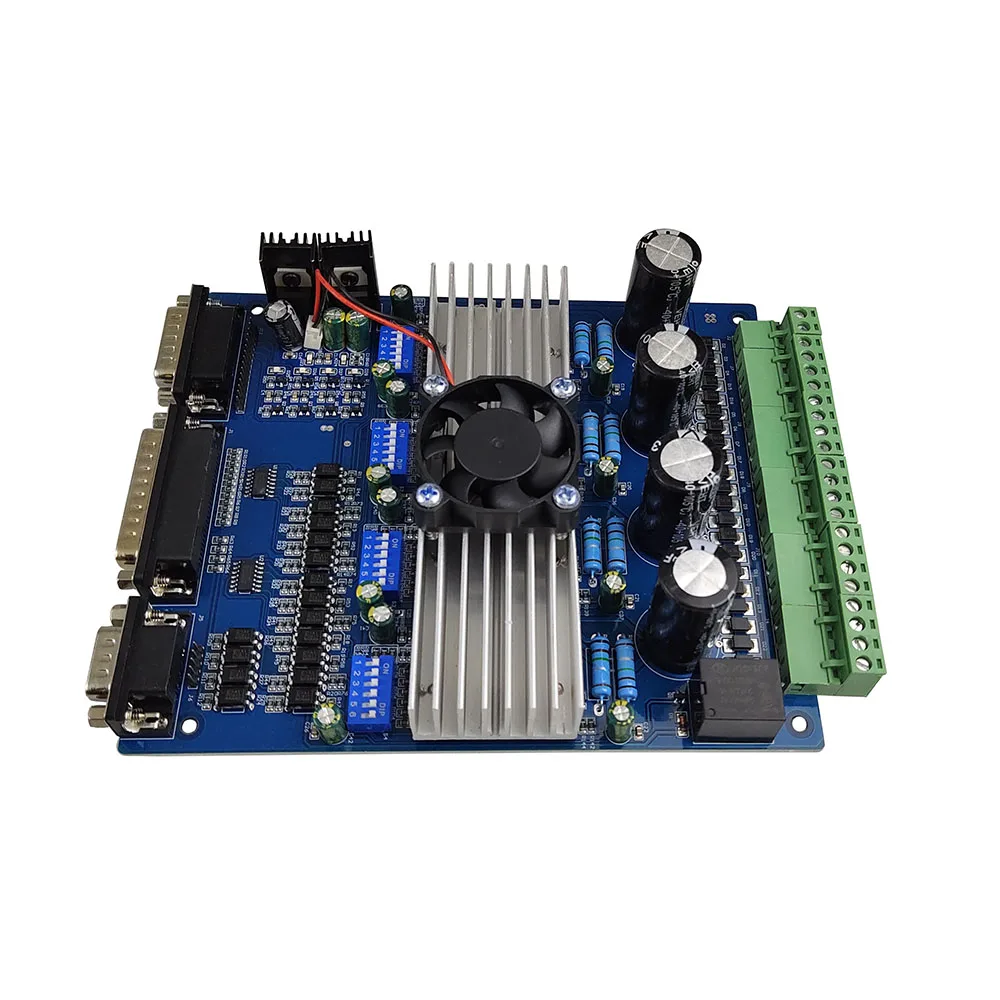

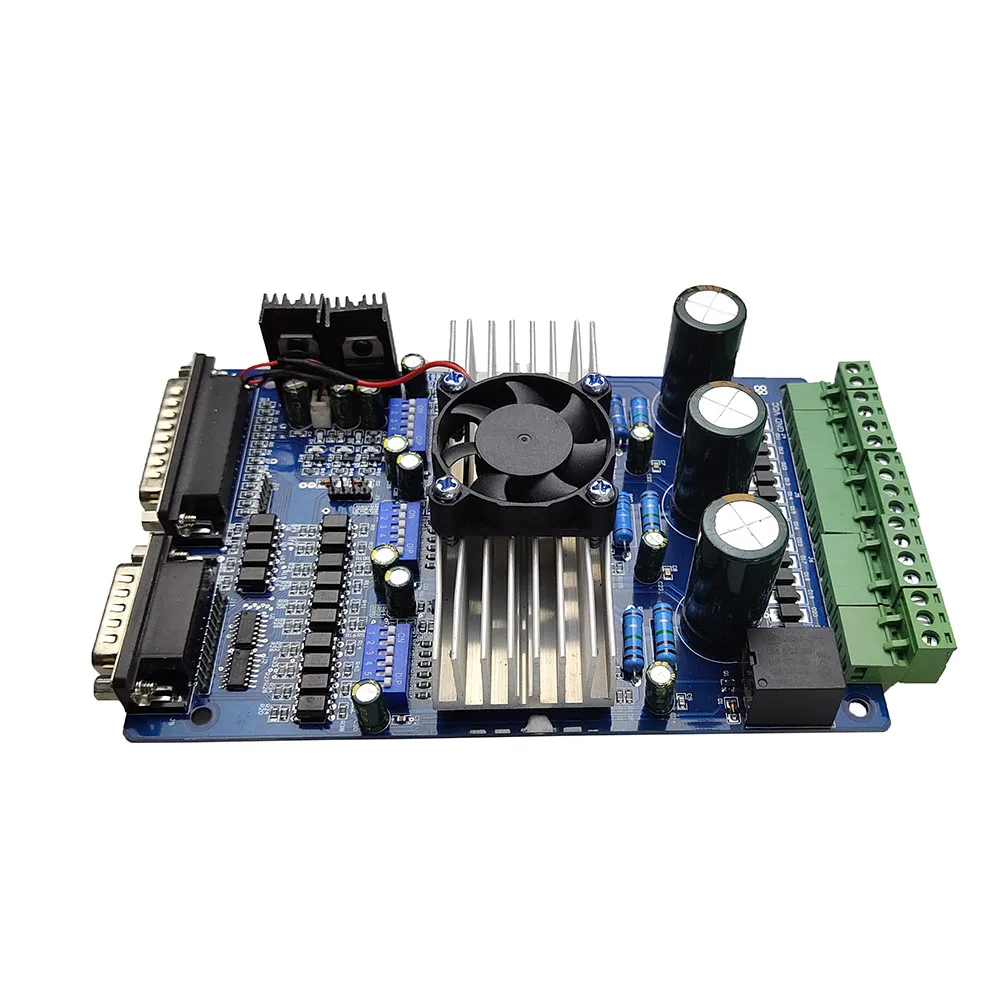

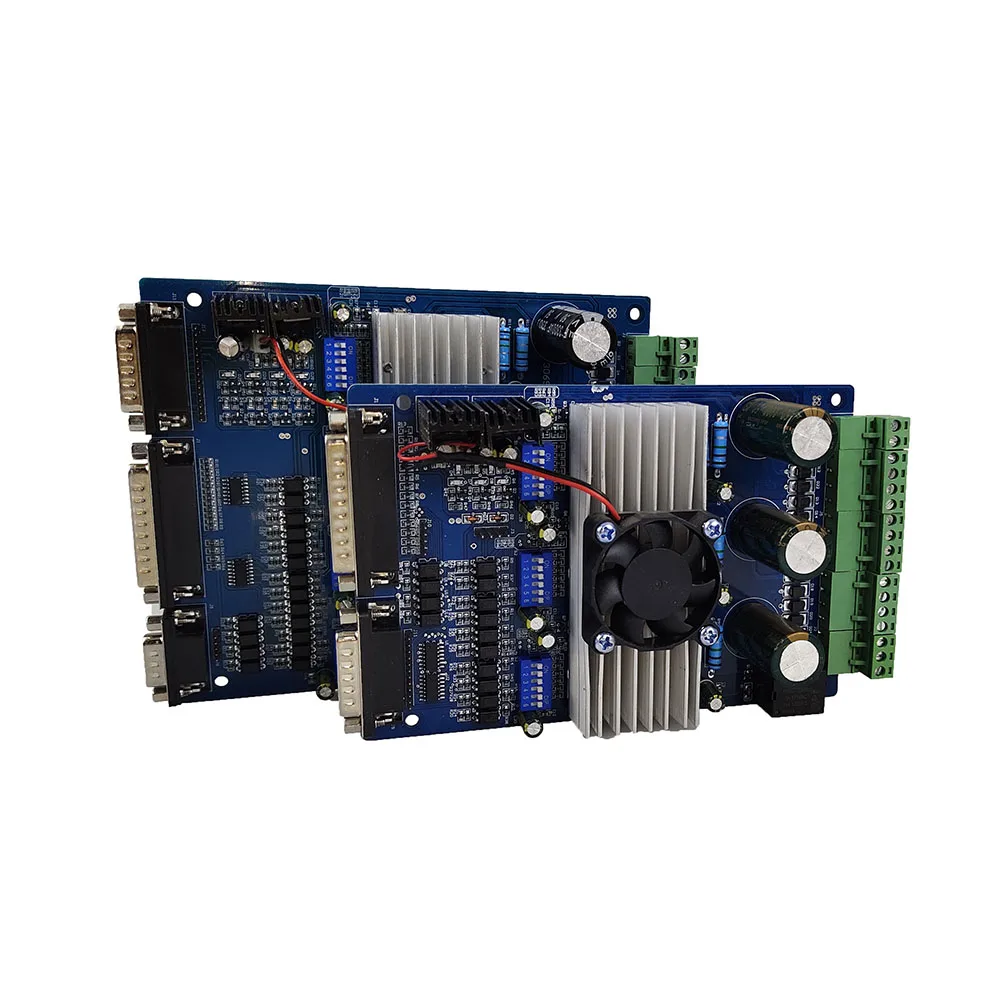

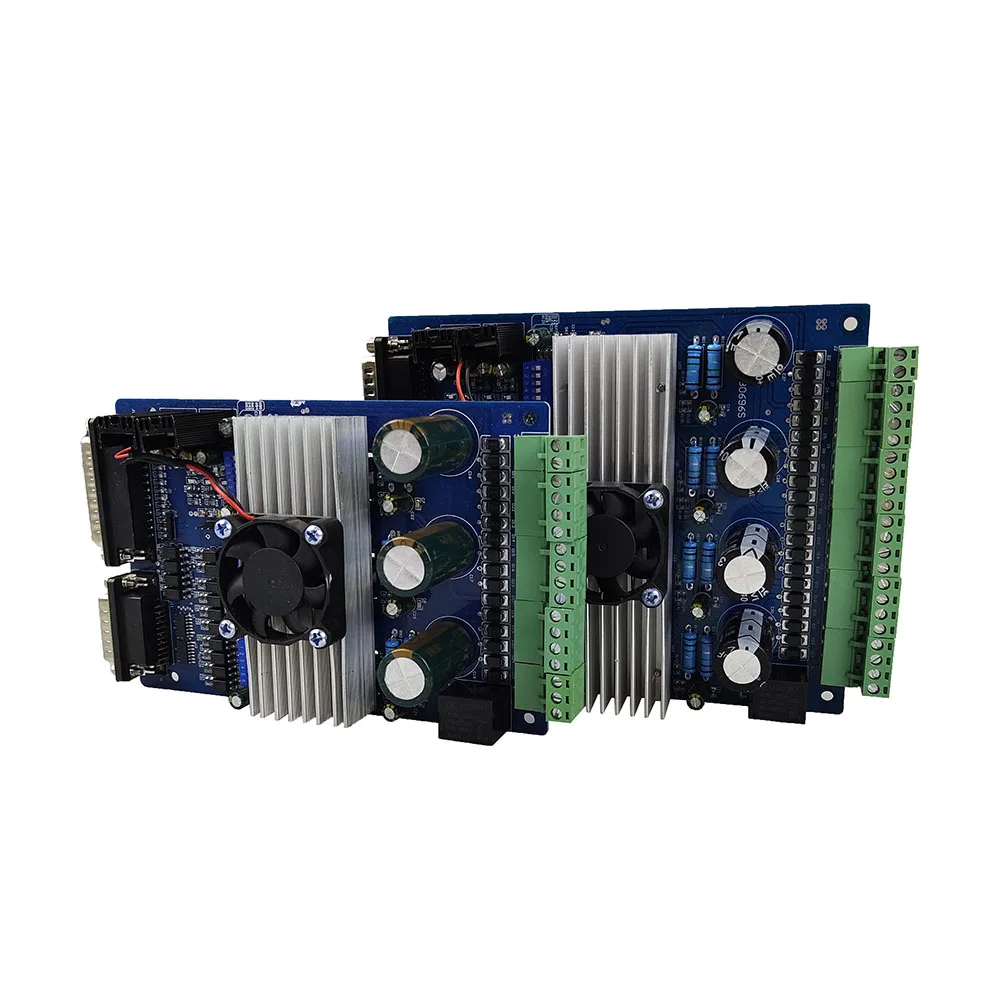

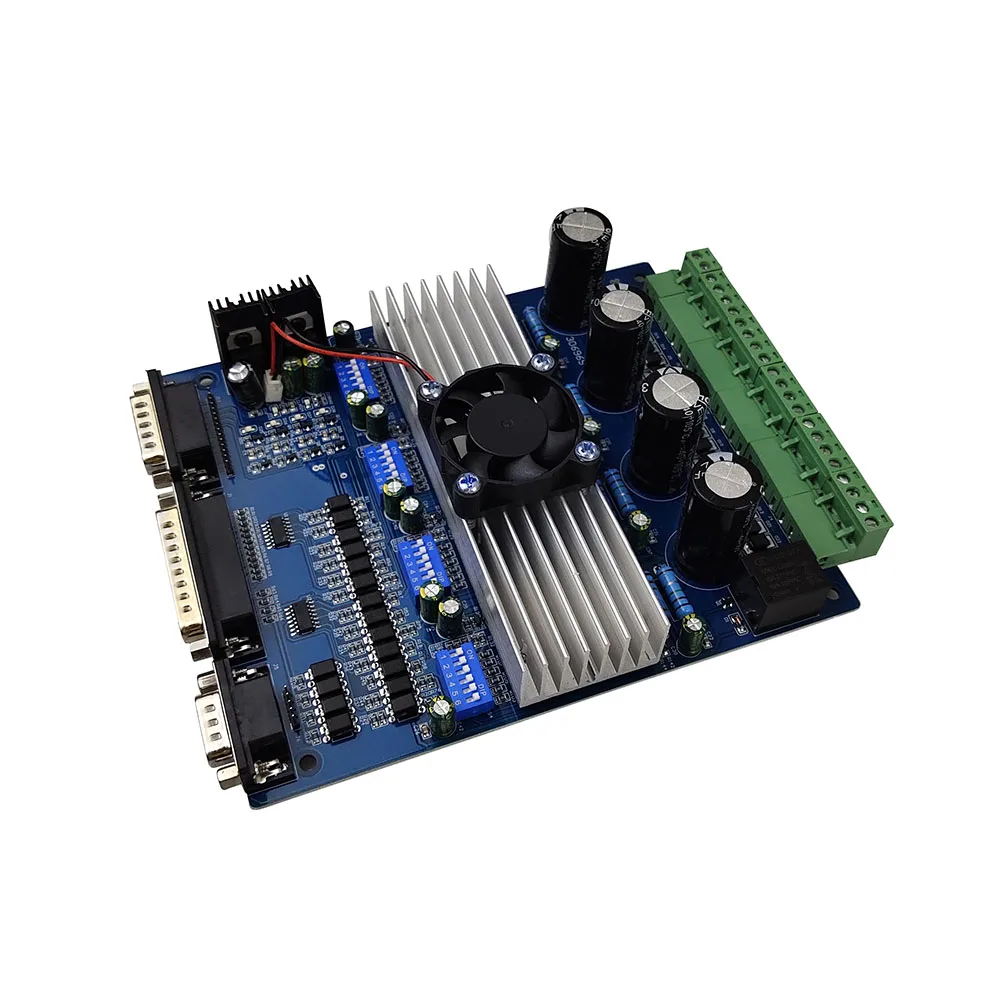

Драйвер шагового двигателя TB65603V2 использует высокопроизводительный специальный микрошаговый чип управления TB6560. Открытый микрокомпьютер может проектировать функцию управления в плату драйвера в соответствии с требованиями пользователя, чтобы создать минимальную систему управления. Плата управления подходит для вождения любого двухфазного или четырехфазного гибридного шагового двигателя малого и среднего размера. Новая биполярная технология постоянного тока Чоппер делает двигатель работать с высокой точностью, низкой вибрацией, низким уровнем шума, стабильной работы, безопасной и удобной. Это первый выбор для большинства энтузиастов DIY и производителей гравировальных машин.

Особенности:

Новая биполярная технология постоянного тока С интерфейсом вентилятора С концевым интерфейсом Выходное реле шпинделя С автоматической функцией полупотока Входная частота импульса до 15 кГц Поддержка четырех вариантов разделения: 1, 1/2, 1/8, 1/16 С высокой скоростью оптопары и DC/DC изоляции питания 4-скоростная Регулируемая функция с током 0.7A, 1.75A, 2.6A, 3.5A (пик) Стандартный интерфейс параллельного порта, поддержка MACH2, MACH3, KCAM4 и других серий программного обеспечения

Область применения

Шаговый двигатель TB65603V2 в сочетании с MACH3-это новое поколение многофункциональной гравировальной системы, интегрирующей гравировку и фрезерование. Система в основном используется в следующих областях: 1. Он используется для обработки различных узоров и красочных форм, таких как: рельефная доска, форма подошвы, форма для пуговиц, форма для молнии, штамповка текста и бронзовая форма, форма для инструментов, стеклянная форма и так далее. 2. Используется в рекламной индустрии, такой как: лицензирование, знаки, архитектурные модели, значки, значки, именные таблички, выставочные доски, монограммы, домашние знаки, знаки, декоративное украшение, украшение мебели и т. д. 3. Используется для портретов, пейзажей, каллиграфии, печатей и других художественных картин, надписей, рельефных контуров, Рельефных Скульптур и т. д. С ЧПУ контроллером, он подходит для всех видов малого и среднего размера оборудования и инструментов автоматизации.
