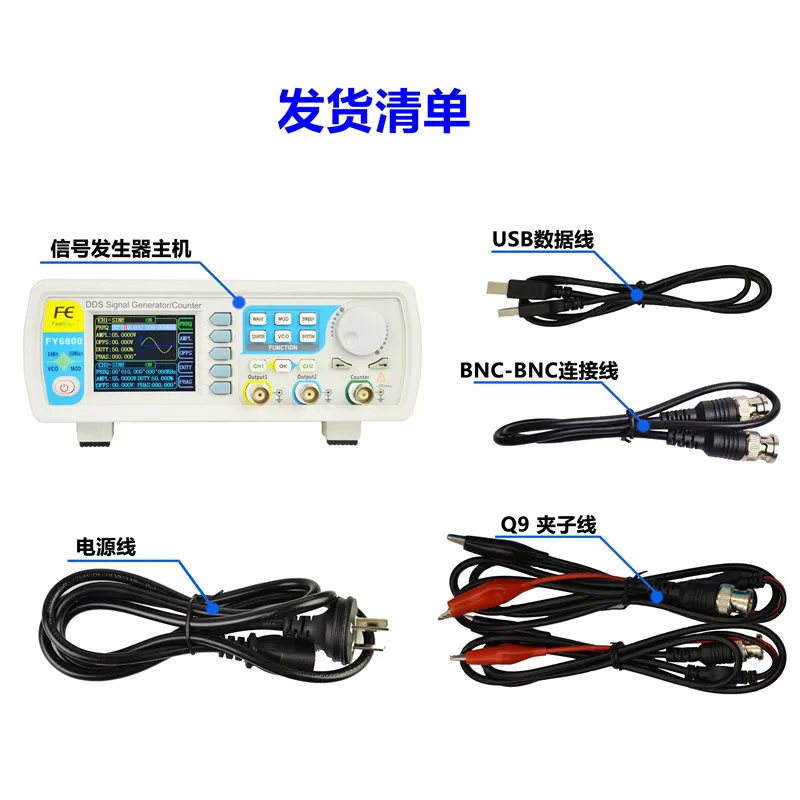

FY6800Series двухканальных функций/генератор произвольной формы-это набор функций генератора сигналов, генератор произвольной формы, Генератор импульсных сигналов, подметальная машина, высокая производительность счетчика и частотного метра, высокая стоимость, многофункциональный генератор сигналов.Богатые сочетания клавиш значительно упрощают сложный процесс работы, Работоспособность прибора значительно улучшена. Используйте rs не нужно тратить много времени на обучение и знакомство с работой инструмента, его можно использовать умело. Особенно подходит для электронных энтузиастов, научно-исследовательских учреждений и высокотехнологичных предприятий, использование технического обслуживания автомобилей и других областях.

InstrumentuseDDSDirect технология цифрового синтеза, производящая точность, стабильный, низкий уровень искажения выходного сигнала, все параметры откалиброваны внутренней программой; Стандартная конфигурация верхнего компьютерного программного обеспечения, все функции прибора можно контролировать с помощью программного обеспечения верхнего компьютера, он также может использовать программное обеспечение верхнего компьютера для редактирования любой формы сигнала И сохраните его в генераторе сигналов для вывода сигнала; Раскрытие протокола связи, делает вторичное развитие очень простым; Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы; он имеет функцию защиты от короткого замыкания на выходе, все выходные терминалы сигнала могут работать при нагрузке в условиях короткого замыкания 60S.

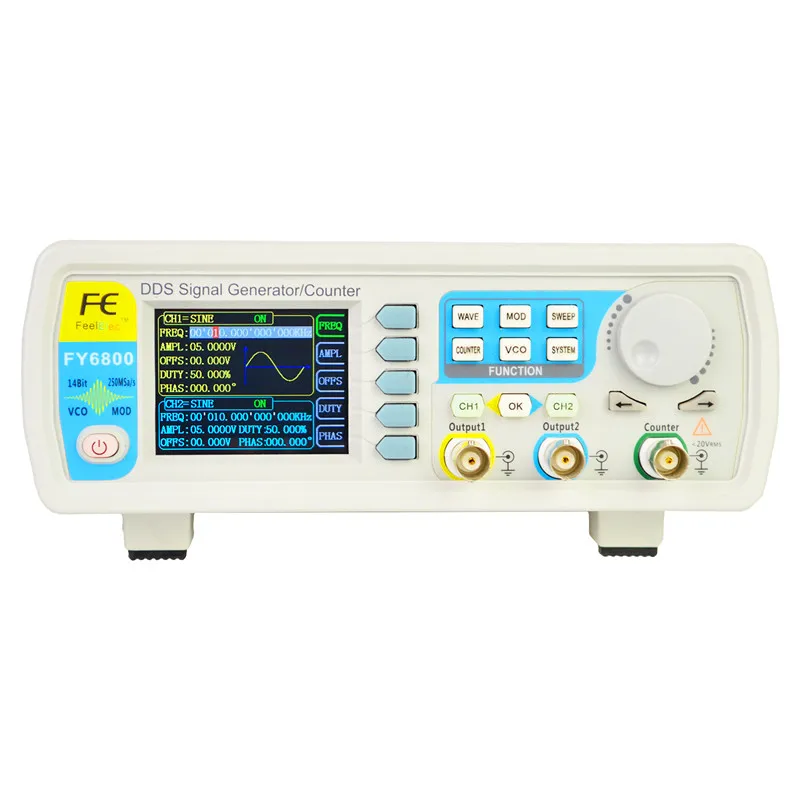

Один обзор передней панели

Два. Обзор задней панели

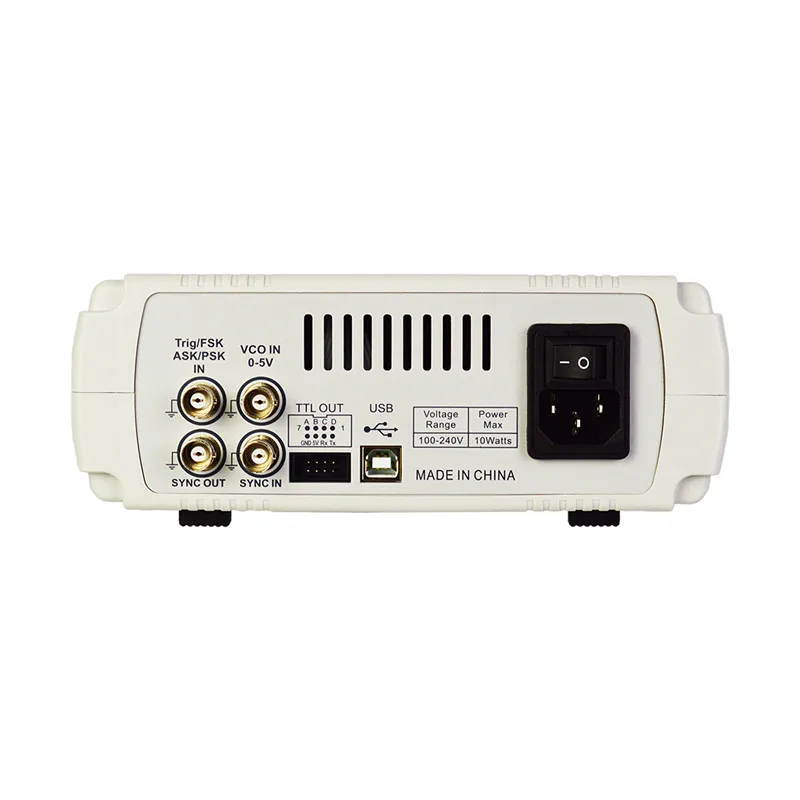

Fy6800задняя панель показана на следующем рисунке. На left4individualBNCterminal, они являются DC соединительные измерительные терминалы Trig/FSK/ASK/PSK IN, внешний сканирующий входной сигнал VCO IN, синхронный выходной разъем, синхронизация, синхронный входной разъем сигнала И затем есть выход сигнала, usbпорт, выключатель питания и входная розетка.

1. BncконнекторTrig/FSK/ASK/PSK IN:Соединение постоянного тока измерительный конец andASK,PSK,FSKModulation триггер вход.VCO IN:Вход для сканирования внешнего сигнала, частота может регулироваться напряжением, амплитудой регулирования напряжения, смещением регулирования напряжения, циклом регулирования напряжения и другими функциями. Частота внешнего входного сигнала должна быть at500hzin, сигнал генерируетсяVCO INВход порта.Синхронизация:Синхронный выходной сигнал терминал.Синхронизация в:Синхронный вход сигнала.

2. Выход TTLsignalЧастота порта соответствует частоте и фазе выхода канала 1, B порт и частота порта s последовательны, но в противоположном направлении (разница 180 градусов). Частота и фаза порта соответствуют каналу 2, D порту и частота порта s последовательна, но в противоположном направлении (разность 180 градусов).

3. Usb-устройствоИнтерфейсИспользуется для подключения и общения с компьютером. (Это aUSBturnTTLSerial port of, необходимо установить серийный драйвер). Через верхнее компьютерное программное обеспечение или пользовательское программирование.

4. Главный выключатель питания иИнтерфейс питанияОн используется для включения источника питания генератора сигналов, переключения направления «-», чтобы включить генератор сигналов, набрать направление «О», чтобы выключить мощность генератора сигналов. Входное напряжение rangeAC100V-AC240V.

Преимущество одно: простой и четкий интерфейс взаимодействия между человеком и компьютером, удобные и быстрые кнопки и ручки

Интерфейс дисплея adopts2.4inchTFTColor LCD экран, конечноОтображение двух выходных каналов одновременноВолнистый узор (Включает пользовательский произвольный сигнал), Он может отображать параметры двух каналов одновременно и запрашивать текущие ключевые функции, каждая функция имеет свой собственный операционный интерфейс, сделать вашу работу более интуитивной и удобной.

Широкое общение с клиентами, после понимания привычек использования и потребностей каждого, к инструменту добавляется большое количество кнопок быстрого действия, вы можете войти в общий функциональный интерфейс с одной клавишей, это значительно упрощает шаги операции, это может быть сделано без чтения manual95 % операции.

Используемый инструментСиликоновая клавиатура и ручка челнока, Полностью изменить скучное ощущение кнопок в прошлом, это может улучшить срок службы и принести Вам комфортный опыт в то же время. Ручка летающего челнока может быстро вращаться при прикосновении большого пальца, позволяет легко использовать его.После настройки параметра, Press【OKkey】 3 секунды, чтобы быстро сохранить текущие заданные параметры, его можно вызвать автоматически в следующий раз.

Преимущество 2:FY6800use14Bit высокая скорость/Achip, прокатный Резистор сеть с формой волны тонкость;

Преимущество 3: Глубина хранения каждого сигнала обновляется до 8192*14 бит;

Чем дольше глубина хранения сигнала, тем больше деталей сохранено, можно восстановить детали сигнала с высокой точностью.

Преимущество 4: обе фазы выходного сигнала можно регулировать, точность составляет до 0,01 °, более широкий спектр применения;

Преимущество 5: выход 4 уровня дороги, так что применение инструмента более широкое;

Преимущество 6: отличная небольшая Выходная способность сигнала;

FY6800Can output1mVPPSmall сигнал, амплитудное разрешение is1mV, и это может быть сделано 1mvpp, 10mVpp, 100mVpp, 1Vpp, 10VppAnd так далее, максимальный диапазон 1mvpp ~ 20 vppstepls регулировка

Преимущество 7: отличная конструкция цепи и высокопроизводительный чип ядра делают выходной сигнал более стабильным;

Отличный дизайн с высокопроизводительным сердечником, сигнал на выходе инструмента по-прежнему стабильный на высокой частоте. Максимальный Частотный диапазон синусоидальной волны is1uHz ~ 60MHz, максимальный диапазон квадратного сигнала 1uHz ~ 25MHz(Квадратный сигнал 5vвремя внутренней восходящей кромки является низким as7nS, максимальная выходная частота составляет до 25МГц;), Другие частоты волны дальномер 1uHz ~ 10MHz, полный диапазон частоты разрешение 1uHz, полный диапазон частоты бесступенчатая регулировка;

Преимущество 8: существует больше типов сигналов, пространство для хранения встроенного сигнала прибора составляет total97group;

Инструмент не только предустановлен для использования rs33Common waveforms, он также обеспечивает использование rs с до to64group(8192*14 бит) Используйте r определенное пространство для хранения формы волны, используйте rs можно использовать программное обеспечение хост-компьютера, предоставленное нашей компанией для редактирования и загрузки.

Преимущество 9: мощная функция модуляции;

Инструмент не только поддерживает внутреннюю настройку параметров для частоты сигнала, диапазон, рабочий цикл, сканирование параметров уровня смещения, он также поддерживает внешнее аналоговое напряжение(VCOfunction)Для выходной частоты прибора, диапазон, рабочий цикл, модуляция уровня смещения. В то же время, прибор также имеетAM, FM, PM, ASK, PSK, FSKEqual модуляционная функция.

Преимущество 10:Более комплексные функции измерения;

Прибор может регулировать частоту сигнала, цикл, положительная ширина импульса, отрицательная ширина импульса и рабочий цикл измеряются, все параметры отображаются в одном интерфейсе; функция счетчика имеет режимы соединения постоянного и переменного тока, решение проблемы неточности подсчета переменного тока. Максимальная частота измерения прибора может достигать 100 МГц, минимальная частота измерения составляет 0,01 Гц.

Мы не будем перечислять некоторые преимущества, вы также можете сообщить нам ваши потребности, добро пожаловать, чтобы связаться с вами.
