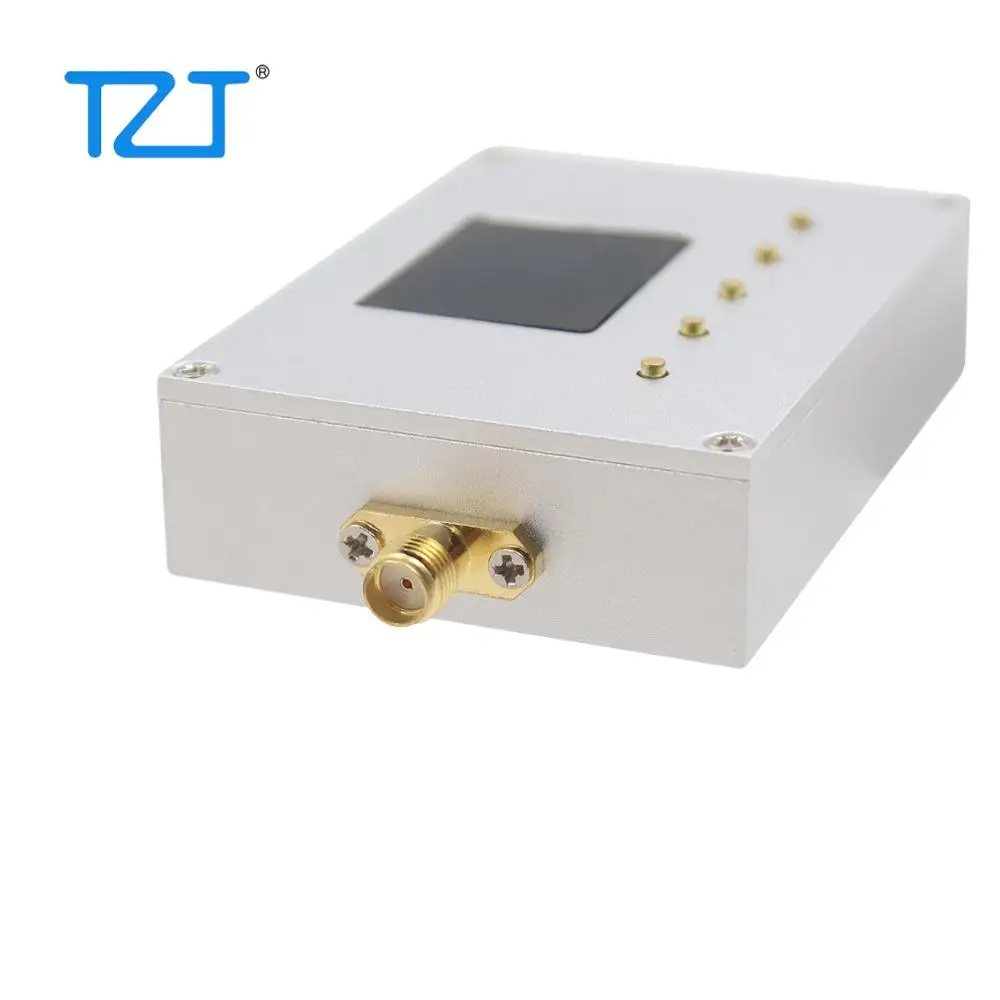

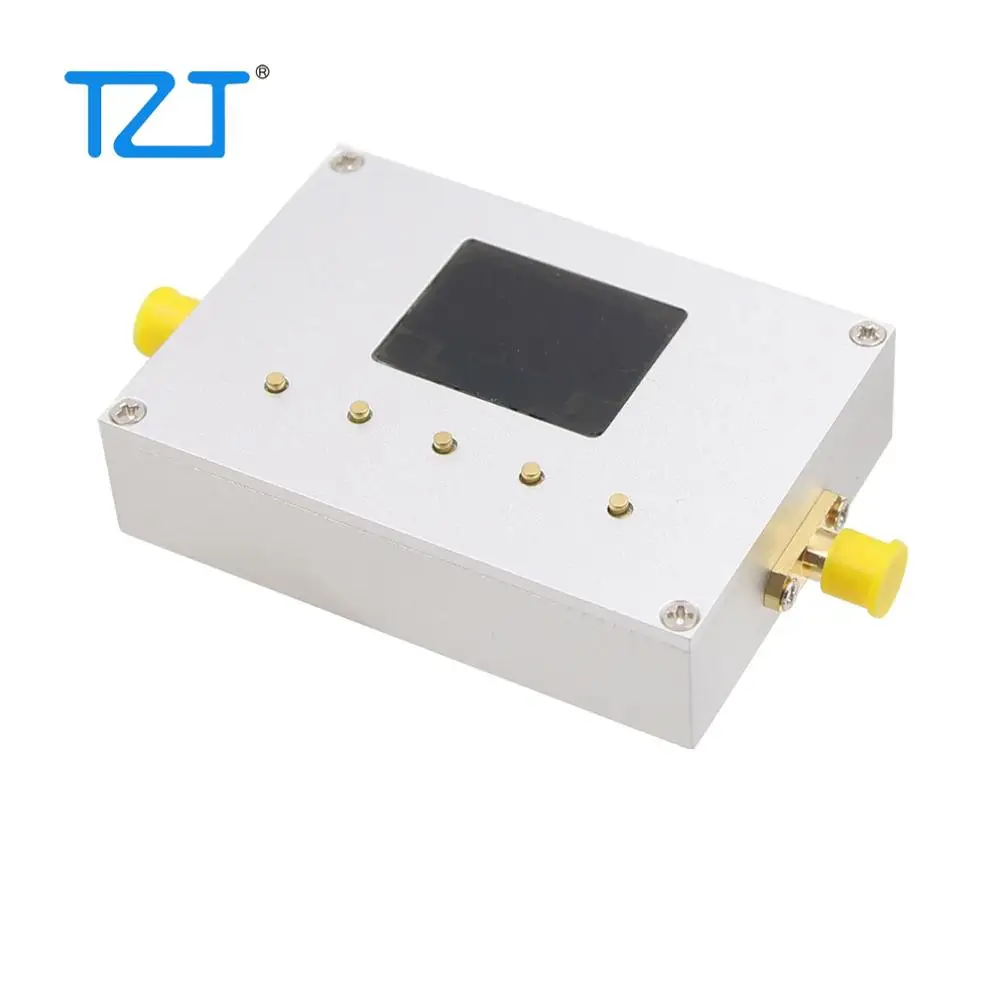

RF цифровой программируемый аттенюатор 6 ГГц 60 дБ шаг 0,25 дБ с oled-дисплеем CNC ATT-6000 V2.0

Скачать CNC аттенюатор ПК программное обеспечение управления:
Версия: //pan.baidu.com/s/11LggP9N3wxCVbKFnirkl4g пароль: 2yxh, 2019

Версия 2018: //pan.baidu.com/s/143ztQVdJxmIi1dIiIb6fwA пароль: gzlk

2017 версия: //pan.baidu.com/s/1NU_14041K6wJXBDIsX136Q пароль: b910

Применение:
Цифровой аттенюатор может регулировать уровень сигнала цепи в шагом 0,25 дБ, не прерывая цепь. Его также можно использовать в качестве встроенного аттенюатора для инструментов и оборудования для регулировки уровня мощности в тестовой системе. Он разработан с небольшими размерами, высокой точностью, стабильностью и надежностью. С помощью oled-дисплея затухание, корпус из алюминиевого сплава с ЧПУ.

Параметры:
1. Рабочая частота: LF-6GHz
2. Диапазон регулировки затухания: 0-60 дБ (для ошибок выше 2 ГГц и 2G, пожалуйста, обратитесь к фактическому индексу измерения)
3. Шаг затухания: 0,25 (дБ)
4. Потеря вставки: ≤ 1,5 дБ (потеря вставки на высокочастотном конце будет больше)
5. Коэффициента стоячей волны: ≤ 1,4
6. Точность затухания: ± 0,25 дБ Макс.
7. Номинальная мощность: ≤ 1 Вт
8. Форма соединителя: SMA (гнездовая головка, внутреннее отверстие внешнего винта)
9. Диапазон температур: от-10 ℃ до 50 ℃ (эксплуатация), от-40 ℃ до 70 ℃ (не эксплуатация)
10. Размеры: 55x40x16,5 мм (без учета размера выступающей частью SMA интерфейс, 9 мм выступающей части SMA)
11. Вес: 57 г
12. Входное и Выходное сопротивление: 50 Ом

Посылка включает в себя:
-1 цифровой программируемый аттенюатор

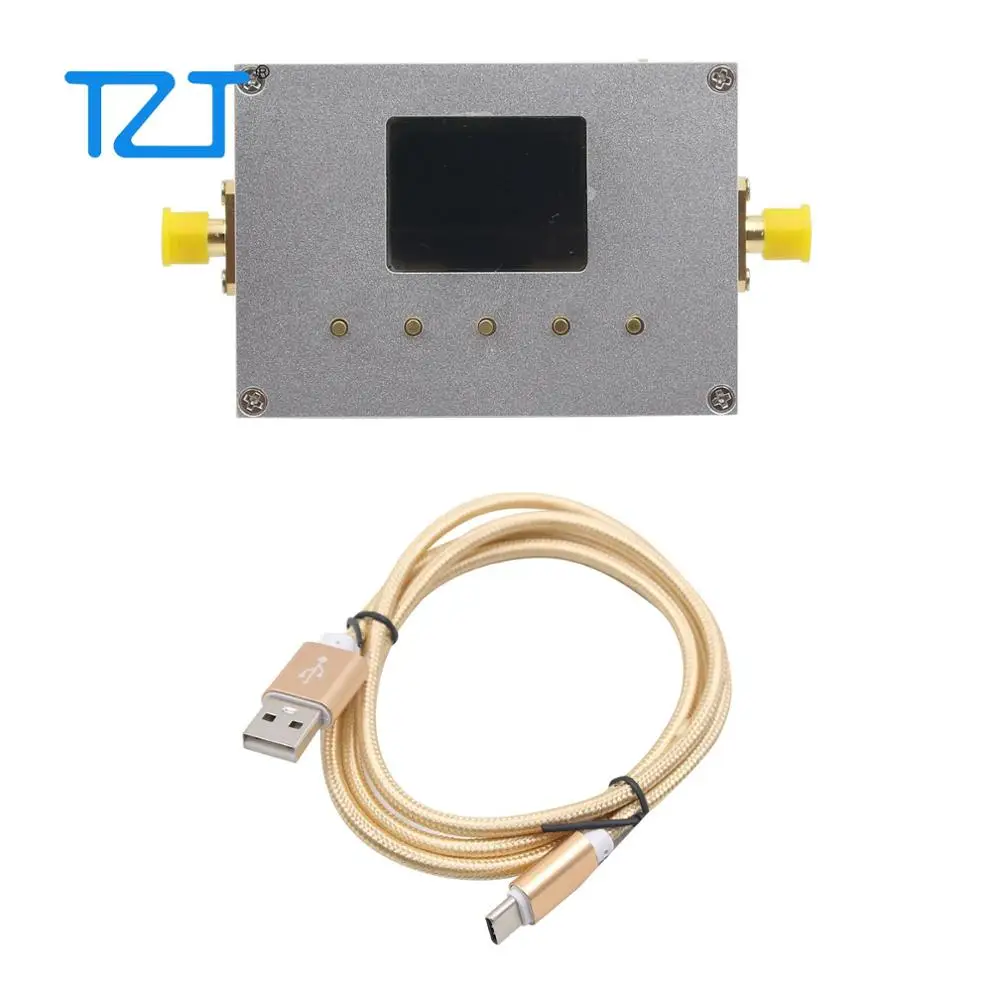

Примечание: другие предметы на фото не включены, только для демонстрации.

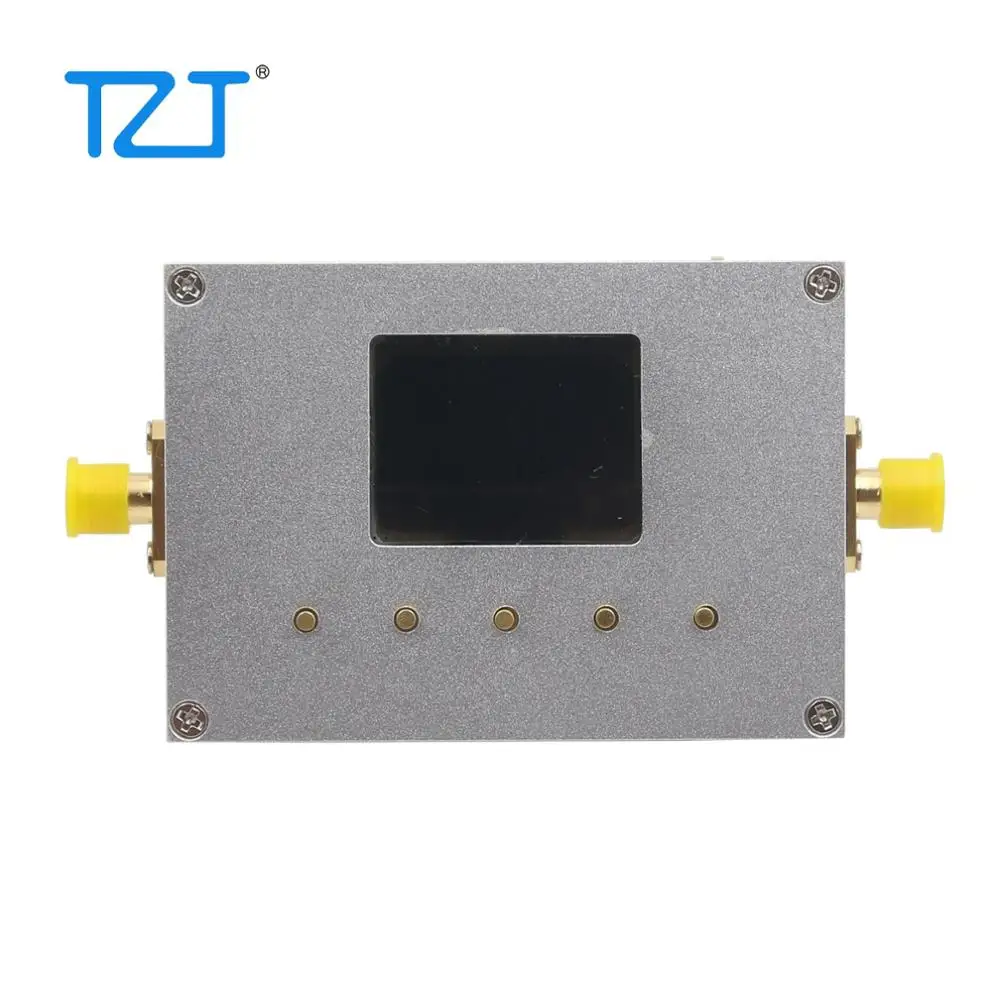

Панель и инструкции по эксплуатации:

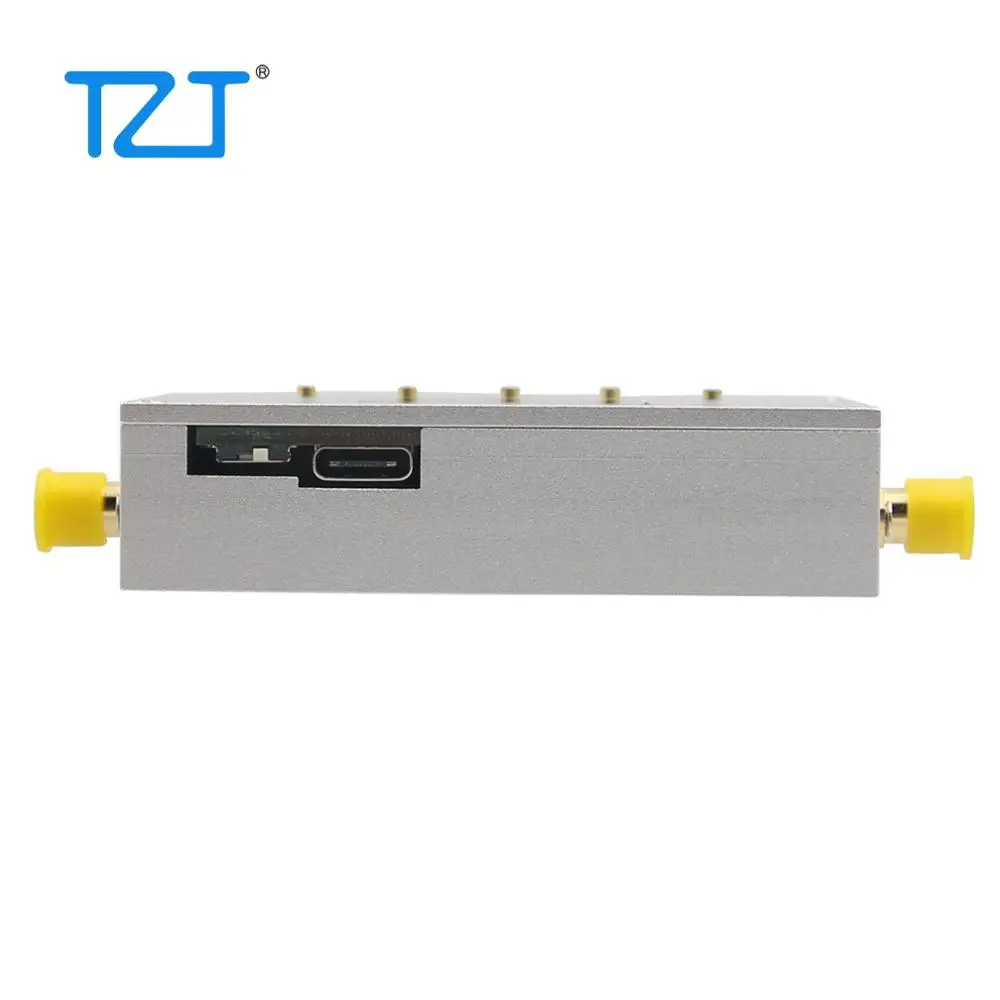

1. Источник питания: подключите источник питания через micro-USB (источник сигнала, компьютер, внешний аккумулятор и т. д.).
2. Выключатель питания: рядом с USB, переключитесь влево, чтобы включить, поверните направо, чтобы выключить.
3. SMA1 РЧ вход, SMA2 РЧ выход.
4. После загрузки нажмите кнопку "OK S3" для инициализации счетчика мощности.
5. Нажмите S1, чтобы изменить положение курсора (перемещайте влево)
Нажмите S5, чтобы изменить положение курсора (перемещение вправо)
Нажмите S2 для изменения данных о положении курсора (+)
Нажмите S4, чтобы изменить данные положения курсора (-)

После входа в систему курсор указывает выбранную цифру. В это время кнопки вверх и вниз могут быть использованы для изменения значения выбранной цифры. Когда курсор находится на последней цифре (или первой цифре) выбранного элемента, нажмите правую кнопку (или левую кнопку), чтобы переключить выбранный элемент. После установки параметров нажмите среднюю кнопку ОК, чтобы сделать настройку эффективной.

Коммуникационный интерфейс для вторичного развития:
1. Интерфейс USB (порт питания. Включите usb-связь):
Общая структура ATT-6000V2 протокола аттенюатора с числовым управлением принимает режим командной строки, скорость передачи данных составляет 115200bps. Команда выдается ПК, машина разбирает и выполняет ее, а затем возвращает результат на ПК. Команда ограничена строчными буквами a ~ z, цифрами 0 ~ 9, а конечным символом каждой команды является новый символ (hex представляет «0x0a» или «/n')

Команды связи включают три типа команд: w
Команда wv0: Настройка выходного затухания.
Формат: wv0xxxx + 0x0a, в общей сложности 8 байт;
Где «xxxx»-это значение затухания, представленное 4 числами, например: wv01150 n: указывает, что затухание записи: 11.5дб (максимальное затухание: 0-6350, С шагом 25). Преобразуется в гексадецималь: 0X77 0X76 0X30 0X31 0X31 0X35 0X30 0X0a

Версии после 2019 с возвращаемым значением: значение текстового формата «ok r n» возвращено после получения правильных данных.
