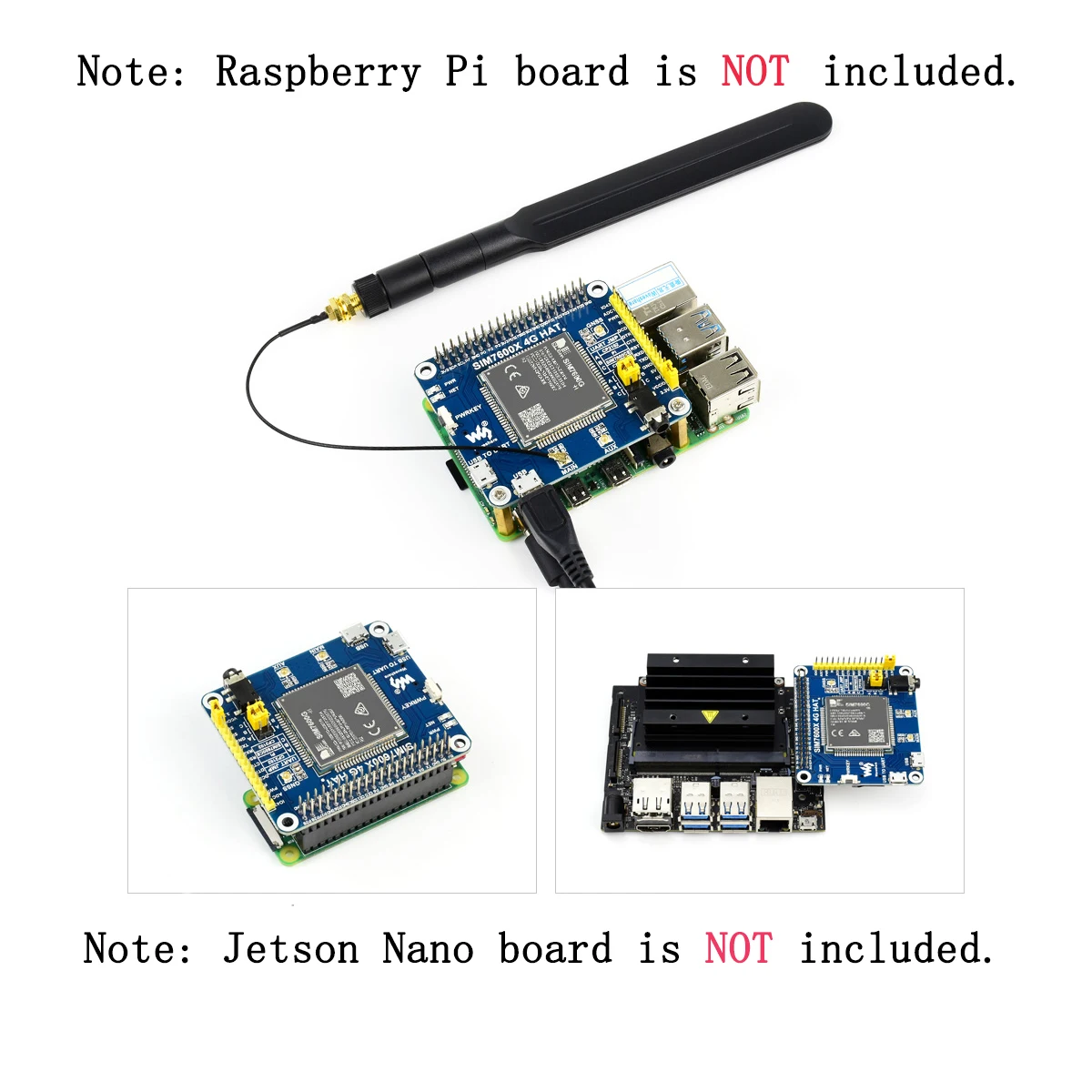

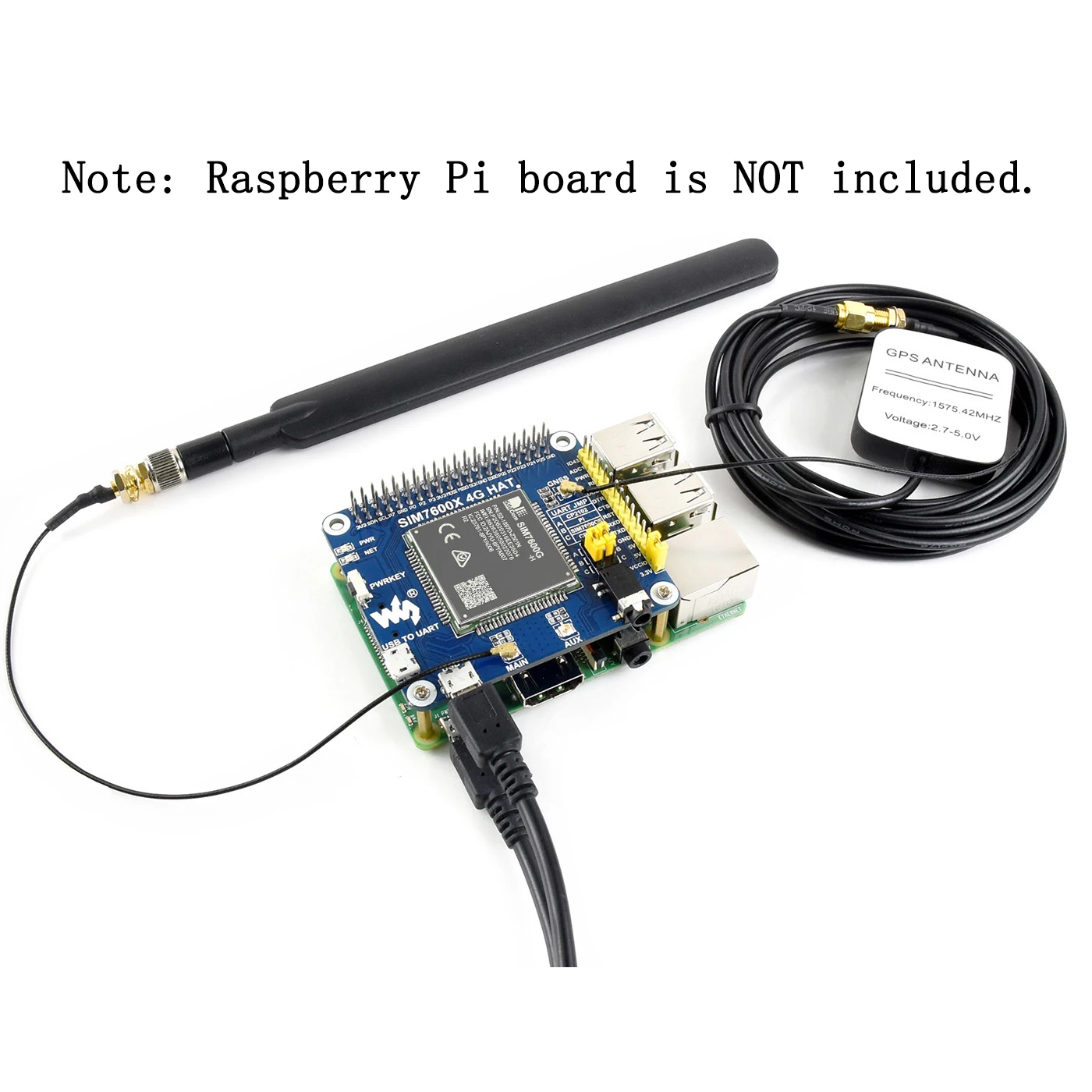

Содержимое упаковки:(Примечание: Raspberry Pi не входит в комплект.)

Wiki : www.waveshare.com/wiki/SIM7600G-H_4G_HAT

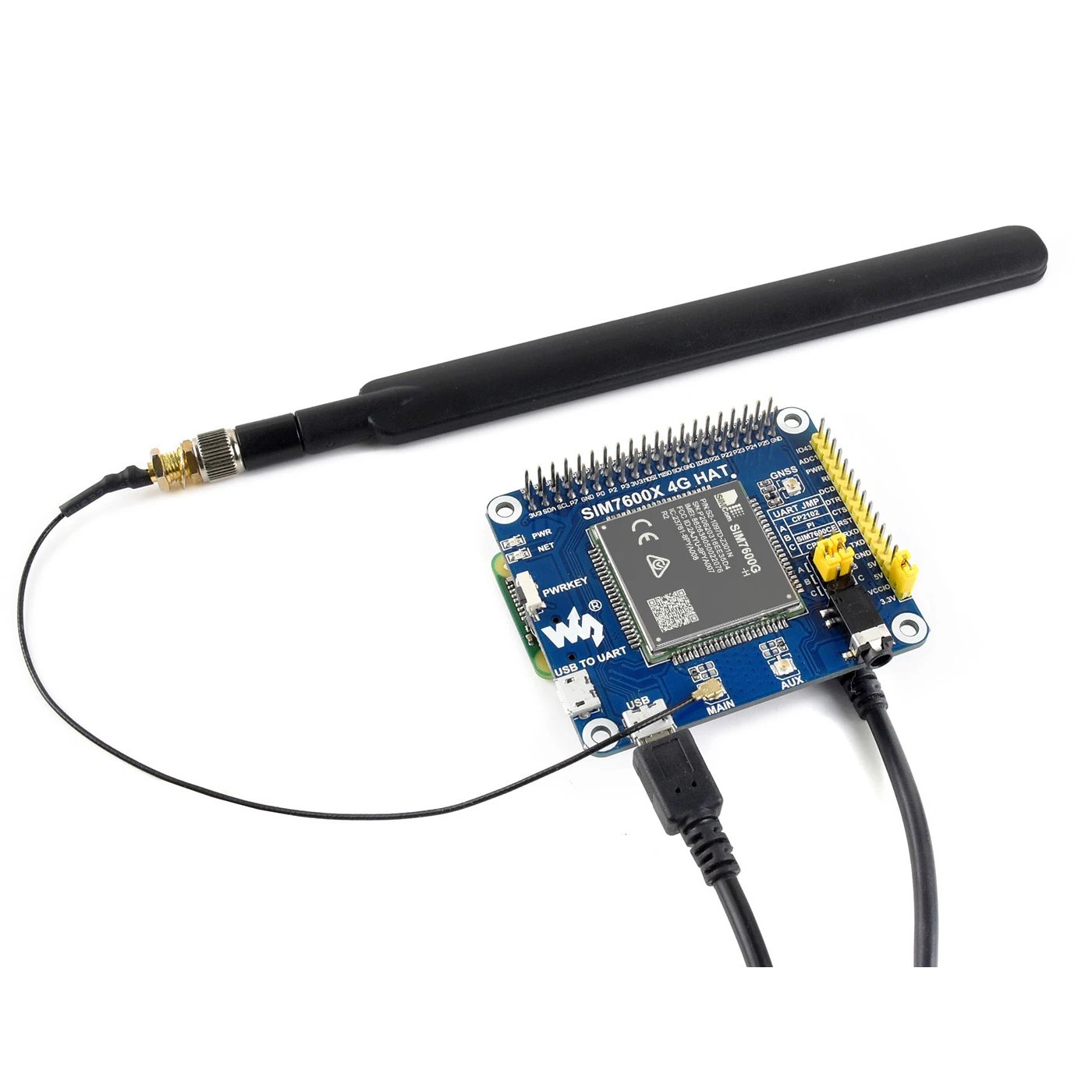

SIM7600G-H 4G шляпа x1

Антенна LTE x1

GPS внешняя антенна x1

USB кабель x2

Комплект винтов RPi x1

SIM7600G-H 4G HAT-это модуль связи 4G/3G/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей ссылке. Довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или подключить его к Raspberry Pi, чтобы включить функции, такие как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонных звонков, отправка SMS, глобальное позиционирование и т. д.

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano

Поддержка набора номера, телефонных звонков, SMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддержка GPS, BeiDou, Glonass, LBS позиционирования базовой станции

Встроенный USB-интерфейс для тестирования команд, получения данных GPS-позиционирования и т. д.

Встроенный конвертер CP2102 USB в UART, для последовательной отладки

Контакты управления Breakout UART для подключения к хост-платам, например Arduino/STM32

Слот для SIM-карты, поддерживает SIM-карту 1,8 в/3 в

Слот для карт TF для хранения таких данных, как файлы, сообщения и т. д.

Встроенный аудиоразъем и аудиодекодер для совершения телефонных звонков

2 светодиодный ных индикатора, легко контролировать рабочее состояние

Встроенный преобразователь напряжения, рабочее напряжение можно настроить до 3,3 В или 5 В через перемычку

Скорость передачи: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Автободинг baudrate: 9600BPS ~ 115200BPS

Управление с помощью команд AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

Поддерживает набор приложений SIM: SAT Class 3, GSM 11,14 выпуска 99, USAT

Руководство на английском языке wiki (примеры для Raspberry Pi/Jetson Nano)

LTE

WCDMA / TD-SCDMA / CDMA 2000

Край

GSM/GPRS

Повязка

SIM7600A-H:
LTE-FDD B2/B4/B12

SIM7600A-H:
UMTS/HSPA + B2/B5

Нет в наличии

SIM7600E-H:
LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41

SIM7600E-H:
UMTS/HSPA + B1/B5/B8

GSM/GPRS/EDGE 900/1800 МГц

SIM7600CE-T:
LTE-TDD B38/B39/B40/B41
LTE-FDD B1/B3/B8

SIM7600CE-T:
UMTS/HSDPA/HSPA + B1/B8
TD-SCDMA B34/B39
CDMA 1X/EVDO BC0

SIM7600G-H:
LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66

SIM7600G-H:
UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19

SIM7600G-H:
GSM/GPRS/EDGE 850/900/1800/1900MH

Поколение

4G

3G

2,5 г

2 г

Мощность излучения

0,25 Вт

0,5 Вт @ EGSM900
0,4 Вт @ DCS1800

2 Вт @ GSM900
1 Вт @ DCS1800

Скорость передачи данных

LTE CAT 4
Восхождение ≤ 50 Мбит/с
Потоковый канал ≤ 150 Мбит/с

Умтс
Восходящая связь ≤ 384 кбит/с
Нисходящий канал ≤ 384 кбит/с

Край
Восходящая связь ≤ 236,8 кбит/с
Нисходящий канал ≤ 236,8 кбит/с

GPRS
Восходящая связь ≤ 85,6 кбит/с
Нисходящий канал ≤ 85,6 кбит/с

HSPA +
Восхождение ≤ 5,76 Мбит/с
Потоковый канал ≤ 42 Мбит/с

Сим-карта

Обычная SIM-карта (не входит в комплект)

16-канальный

Код C/A

Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BD)

Холодный старт: -148 дБм

Холодный старт: <35 с

Горячие старты: <1 с

Положение: <2,5 m CEP

Поддерживаемые типы: MT, MO, CB, Text, PDU

Память: USIM-карта и я (по умолчанию)

Поддерживает Подавление эха

Поддерживает шумоподавление

Питание: 5 В

Рабочее напряжение: 5 В/3,3 В (настраивается через перемычку)

Рабочая температура: -30 °C ~ 80 °C

Температура хранения: -45 °C ~ 90 °C

Размеры: 56,21 мм x 65,15 мм

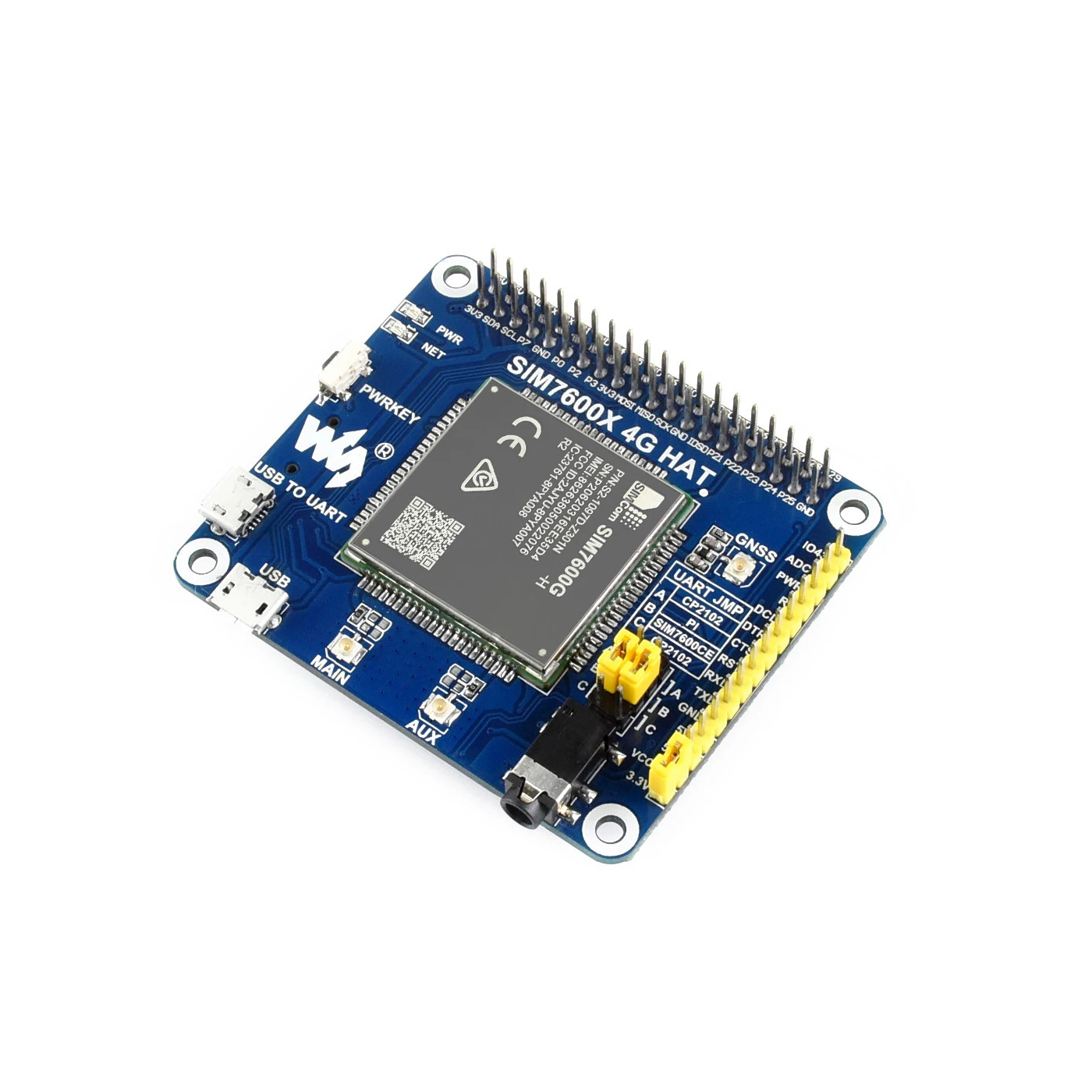

SIM7600G-H

Конвертер CP2102 USB в UART

Аудио декодер NAU8810

Транслятор напряжения TXS0108EPWR:Преобразовывает 3,3 В/5 В в 1,8 в

Микросхема питания MP2128DT

Микросхема питания MP1482

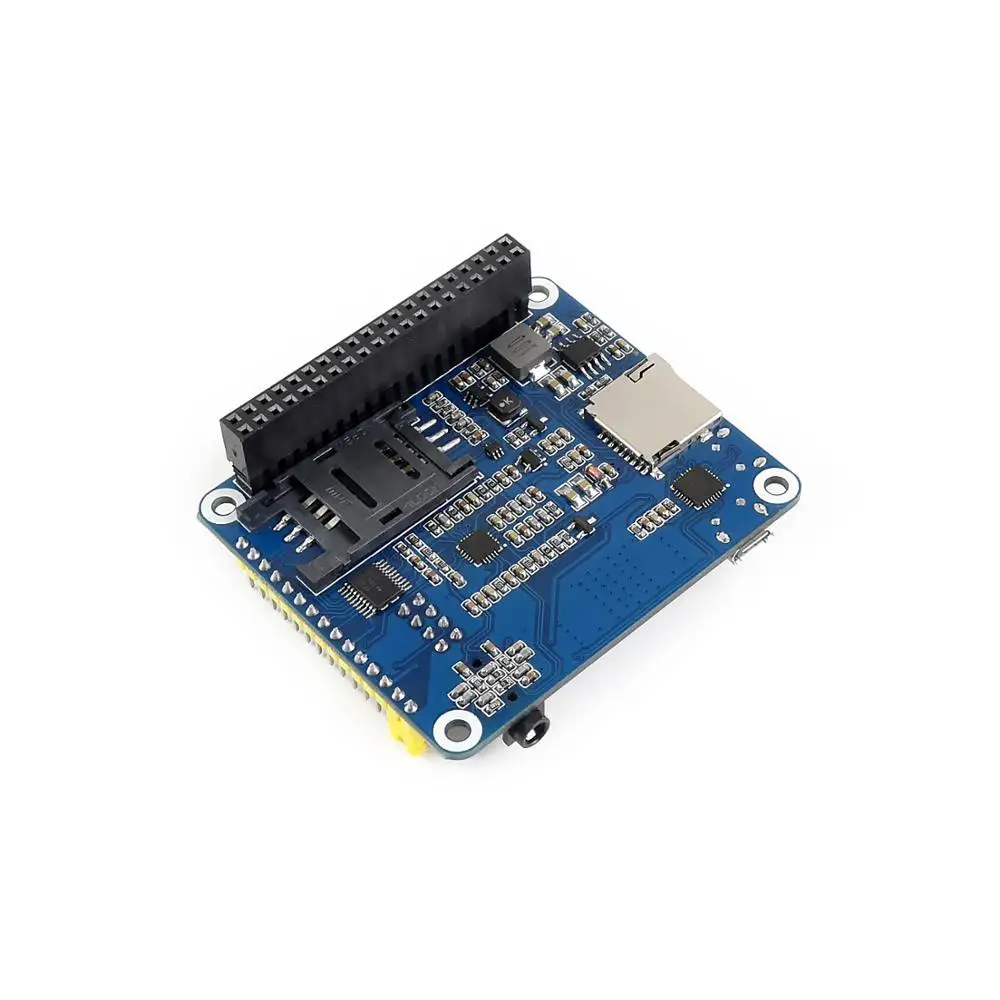

Заголовок Raspberry Pi GPIO:Для подключения к Raspberry Pi

Интерфейс управления SIM7600:Для подключения к хост-платам типа Arduino/STM32

Слот для SIM-карты:Поддерживает SIM-карту 1,8 в/3 в

Слот для карты TF:Позволяет хранить файлы/SMS/...

3,5 мм разъем для наушников/микрофона

Интерфейс USB:Для тестирования команд, получения данных GPS-позиционирования и т. д.

Интерфейс USB-UART:Для последовательной отладки или входа в Raspberry Pi

Разъем основной антенны

Разъем для антенны AUX

Разъем антенны GNSS

Выключатель питания

Индикатор состояния сети

Индикатор питания

Перемычка выбора рабочего напряжения:
Вччо-3,3 В: установить рабочее напряжение как 3,3 В
Вччо-5 в: установить рабочее напряжение как 5 В

Джемпер UART selection:
A: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 с помощью Raspberry Pi
C: Управляйте SIM7600 с помощью USB на UART
