Беспроводной интеллектуальный измеритель дальнего инфракрасного измерителя

Беспроводной интеллектуальный измеритель дальнего инфракрасного измерителя

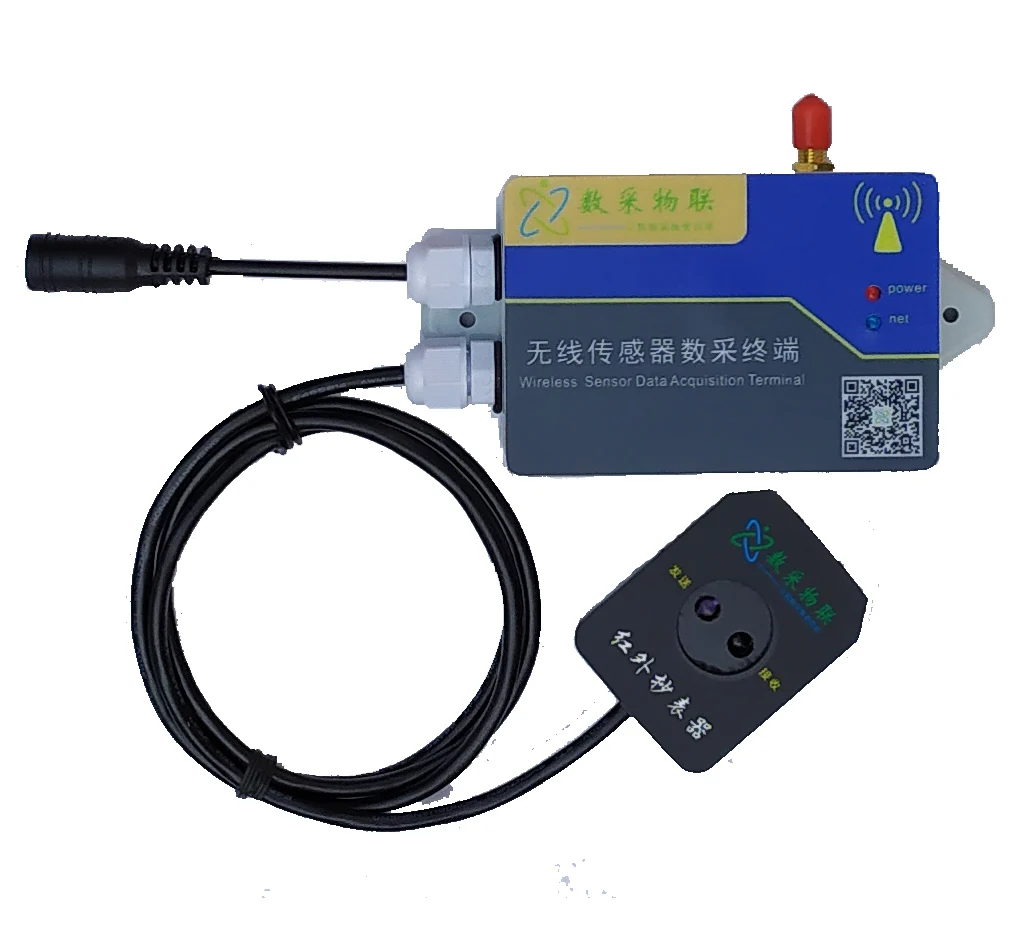

Тип 2: беспроводной Дальний инфракрасный счетчик + инфракрасный зонд

\

\

SC-GP-IR2GБеспроводной инфракрасный счетчик, считывающий терминал-это общий электрический счетчик, газовый счетчик, считывающий терминал, основанный на инфракрасной связи, GPRS, беспроводной передачи и постоянного тока, широкий источник питания, запущенный Шанхаем, цифровое приобретение Интернета вещей Technology Co., ООО, который может собирать электрические данные, напряжение, ток, Коэффициент мощности и другие электрические параметры счетчиков электроэнергии.

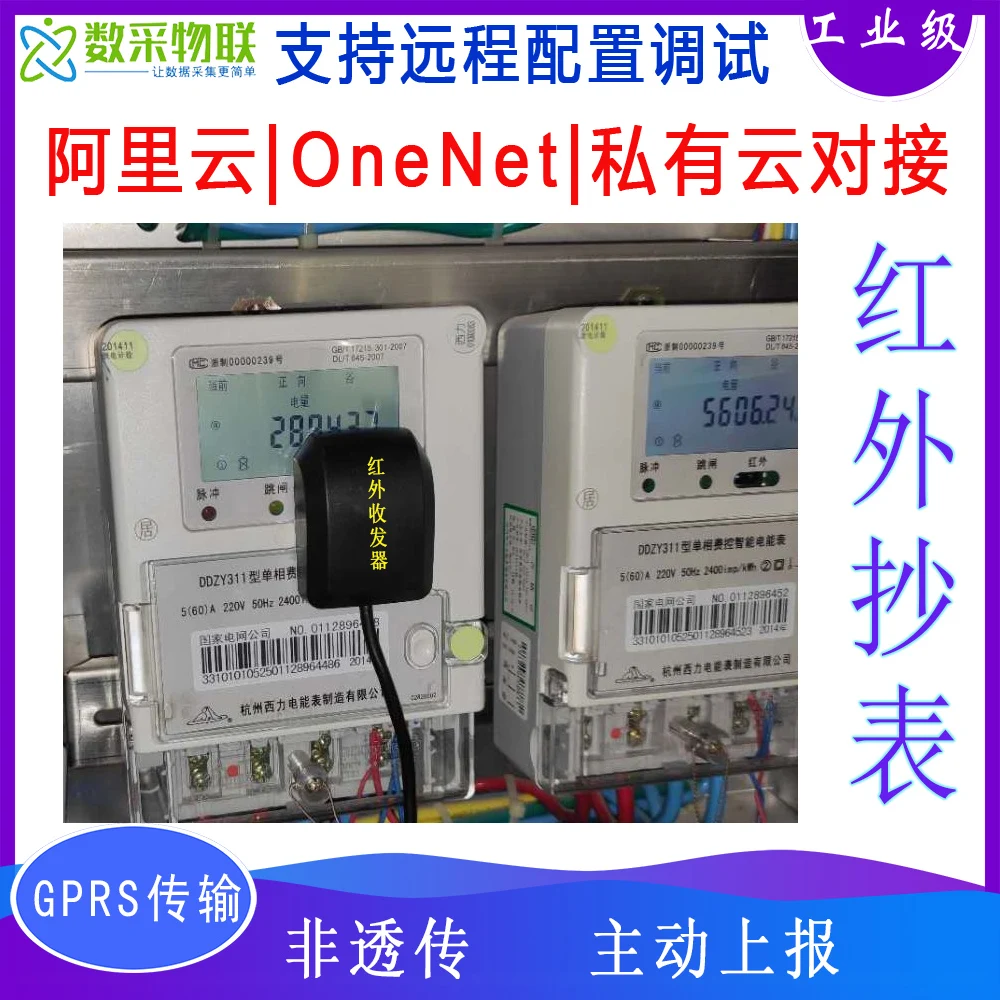

Краткое введение принципа чтения инфракрасного счетчика: Инфракрасный Фотоэлектрический зонд периодически считывает информацию о параметрах интеллектуального счетчика через порт инфракрасного светильник и загружает его. Устройство для чтения инфракрасного метра имеет функцию модуляции и демодуляции инфракрасного сигнала, которая модулирует бинарные цифровые сигналы в Частотный импульсный поезд 38 кГц, И приводит инфракрасный излучающий диод в режим импульса на инфракрасный светильник; Приемопередатчик преобразует полученный оптический импульс в электрические сигналы, Которые затем отправляются в схему демодуляции для демодуляции после усиления и фильтрации, а затем восстановлены для бинарных цифровых сигналов. После того, как сообщение будет разослано, оно будет отправлено на сервер в указанном формате (например, в формате jsone).

Беспроводной инфракрасный счетчик считывающий терминал поддерживает GPRS/2G/4G/NB-IOT/LoRa режим связи, что значительно упрощает время установки поля и снижает стоимость строительства. Этот терминал поддерживает различные имеет инфракрасный Коммуникационный интерфейс электрического счетчика, газового счетчика и другого приборного счетчика, подходит для сбора данных ватт-часов, сбора данных мудрости города, сбора данных мониторинга мощности, система мониторинга и контроля данных для энергосбережения и сбора данных о снижении выбросов, Система мониторинга и управления для сбора данных, фотоэлектрическая система сбора данных энергопотребления, интеллектуальный мониторинг, сбор данных, робот сбора данных, интеллектуальная система сбора данных безопасности, сбор данных с облачной платформой; Испытательный стенд ватт-часов; Это особенно подходит для измерения мощности, считывания фотоэлектрической системы генерации электроэнергии и master meter электросети с полностью закрытым свинцовым уплотнением и не может быть открыт уплотнитель.

Режим передачи

Описание характеристики

SC-LP-IRNB

Беспроводная связь

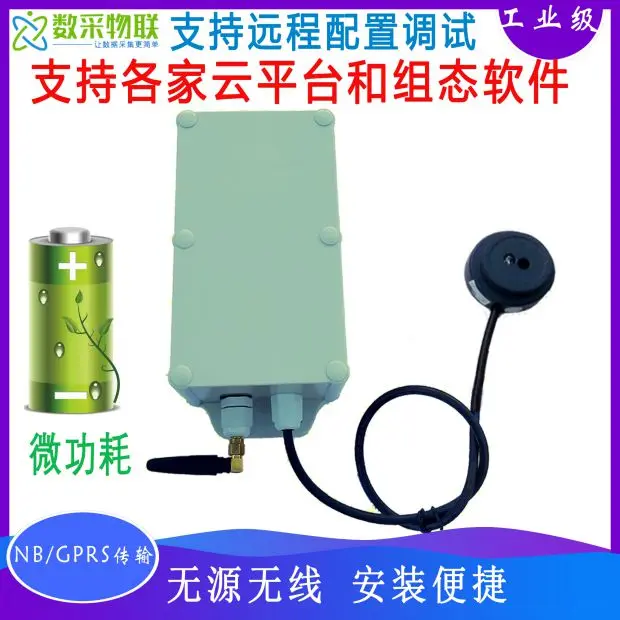

NB-IOT / loRaСвязь, долгий срок службы литиевой батареи питания, подходит для низкочастотного сбора, внешняя мощность сложных случаев.

SC-GP-IR2G

Беспроводная связь

GPRS связь, 220 В переменного тока/12 В постоянного тока питания, подходит для высокой частоты сбора или внешнего источника питания Удобные случаи. Так как устройство работает онлайн в течение длительного времени по умолчанию, можно поддерживать удаленную отладку параметров конфигурации. На сайте может быть установлено только подключение к питанию.

SC-GP-IR4G

Беспроводная связь

4G связь, 220V AC /12V DC источник питания, подходит для высокой частоты сбора или внешнего источника питания Удобных случаев. Так как устройство работает онлайн в течение длительного времени по умолчанию, можно поддерживать удаленную отладку параметров конфигурации. На сайте может быть установлено только подключение к питанию.

SC-GP-IR485

Проводной

Отдельный инфракрасный зонд, 458-Инфракрасный трансивер, Прозрачная передача. Пользователю необходимо рассмотреть протокол подключения счетчика электроэнергии.

SC-GP-IR485-modbus

(Индивидуальная версия)

Проводной

Инфракрасное приобретение, интерфейс RS485, общий протокол MODBUS, пользователю не нужно учитывать стыковку протокола счетчика электроэнергии.

Характеристика L Инфракрасный несущая частота: 38 кГц

L скорость передачи данных: 1200 ~ 115200 BPS, Адаптивная в соответствии с параметрами связи счетчиков электроэнергии

L инфракрасное Расстояние связи: ≤ 10 метров

L угол связи: ≤ 15 градусов

Протокол инфракрасной связи L: в соответствии с IEC62056-21(IEC1107) и стандартом DL/T-645 1997 и 2007, поддержка протокола modBUS.

Электрические характеристики L Режим электропитания: 12 В DC источник питания (интерфейс питания: DC5.5 * 2,1 мм гнездо, положительное внутри и отрицательное снаружи)

Рабочая Потребляемая мощность: менее 5 Вт

Особенности связи

Режим беспроводной передачи: GPRS/NB-IOT/LoRa/WiFi

Протокол связи: MQTT a HTTP/SSL/ModBus/TCP/UDP/RTU, другие соглашения могут быть настроены

Передача данных: любой открытый сервер

Количество серверных центров: до 7 облачных серверов для одновременной передачи данных.

Пакет сердцебиения: поддерживает пользовательский пакет сердцебиения и может быть установлен на силу сигнала.

Регистрации посылка: поддерживает таможенного оформления посылка и может быть набор для IMEI код.

Расположение: поддерживается расположение базовой станции LBS, что удобно для запроса местоположения устройства.
