4 2 дюймовый 3 В/5 В SPI Epaper Eink E-paper E-Ink модуль экрана дисплея для RPI Raspberry Pi Zero W WH 3B Plus 4B

4 2 дюймовый 3 В/5 В SPI Epaper Eink E-paper E-Ink модуль экрана дисплея для RPI Raspberry Pi Zero W WH 3B Plus 4B

Посылка:

4,2 дюймовый e-Бумага модуль x1

PH2.0 20 см 8Pin Соединительный кабель x1

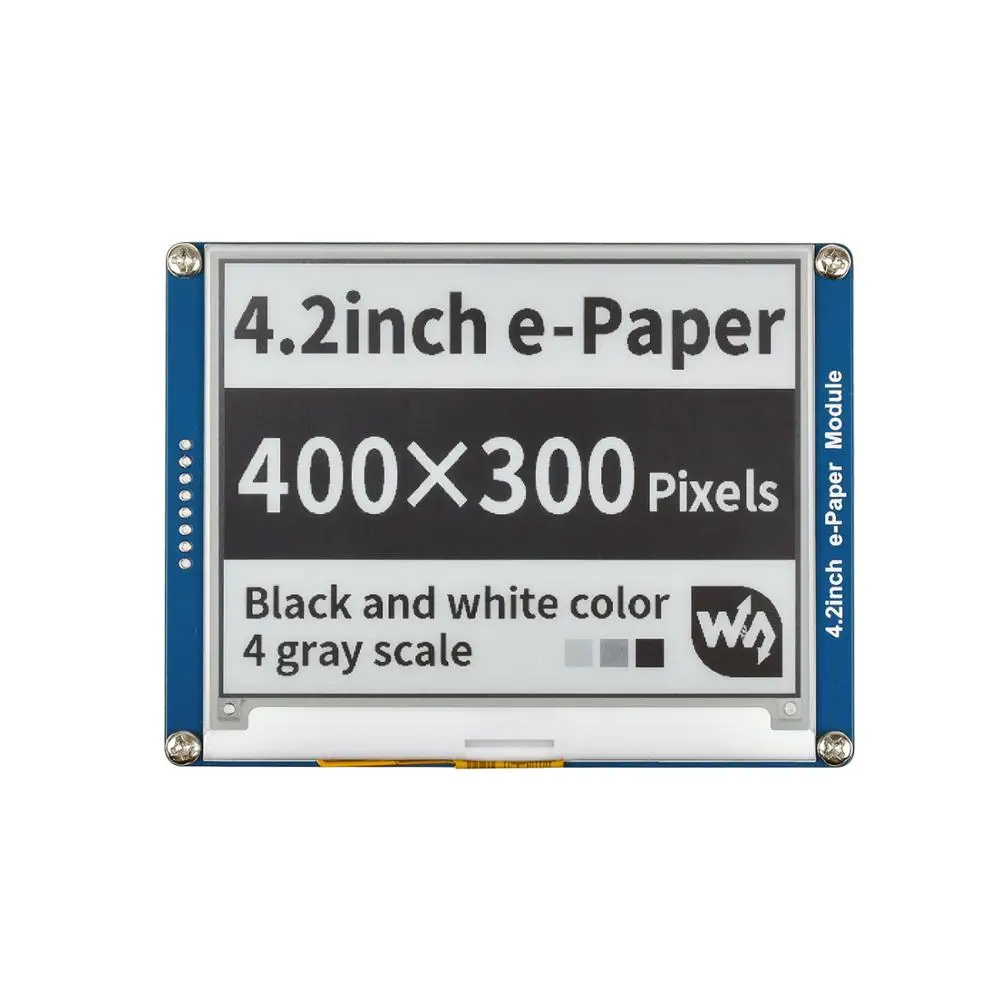

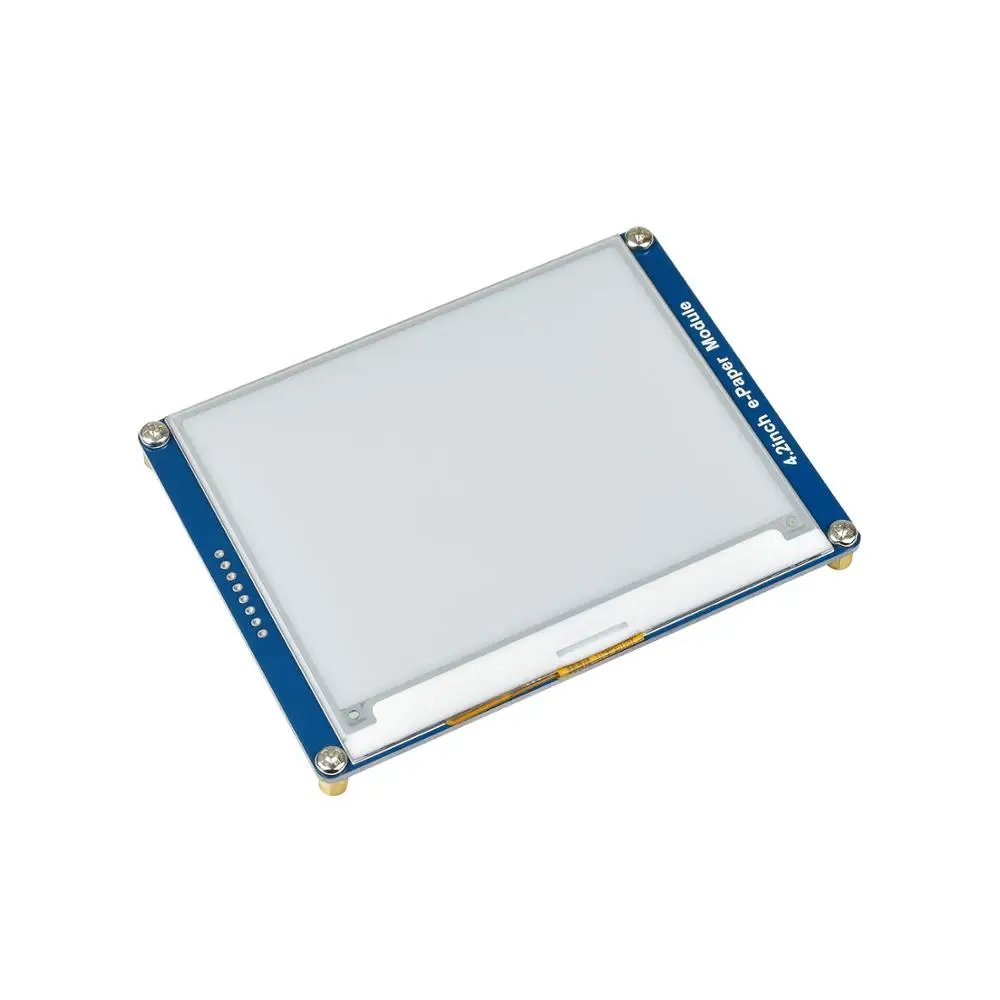

Это E-Ink дисплей модуль, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Arduino/Nucleo и т. д.

Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU

Руководство на английском языке (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Руководство пользователя на английском языке:Флуоресцентный

Рабочее напряжение: 3,3 V ~ 5V

Интерфейс: 3-провод SPI, 4-провод SPI

Размер контура: 103,0 мм × 78,5 мм

Размер дисплея: 84,8 мм × 63,6 мм

Точка шаг: 0,212 × 0,212

Разрешение: 400 × 300

Цвет дисплея: черный, белый

Серые Весы: 4

Время полного обновления: 4s

Мощность обновления: 26,4 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

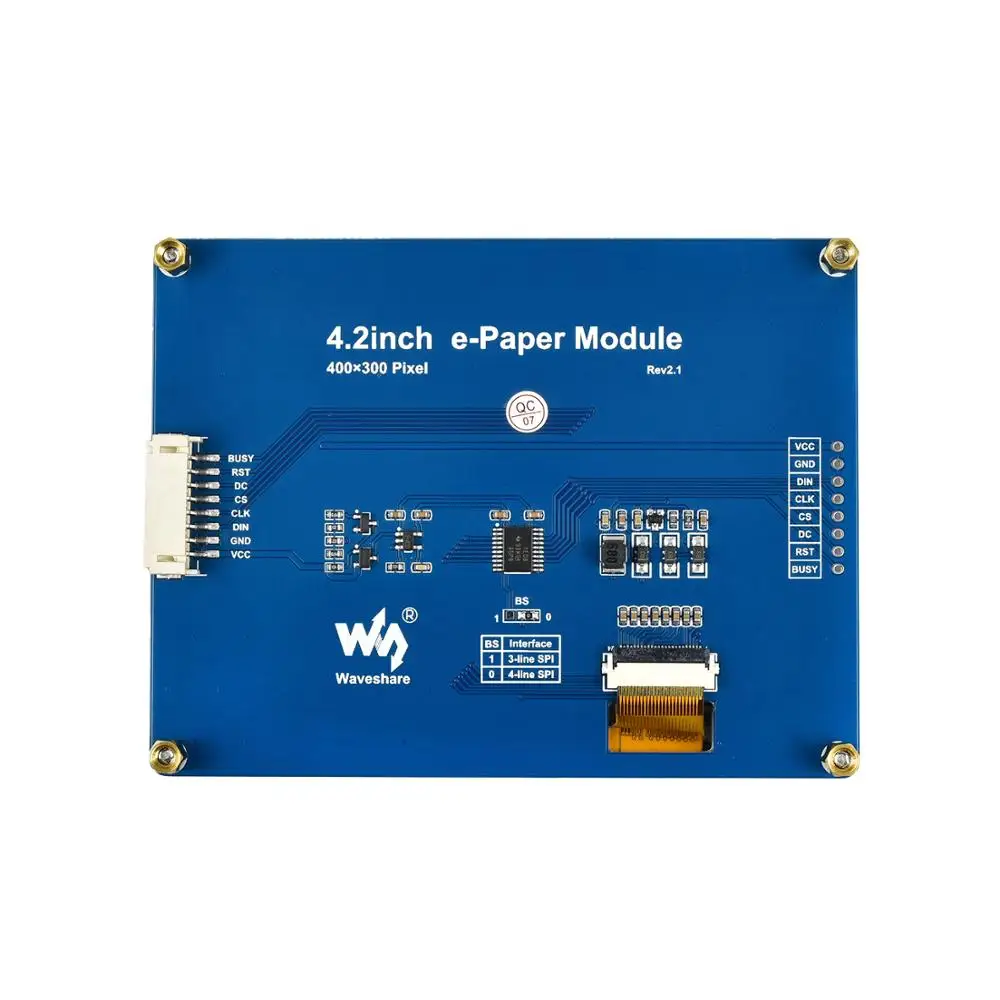

Символ

Описание

VCC

3,3 V ~ 5V

GND

Наземный

DIN

SPI MOSI pin

CLK

SPI SCK pin

CS

Выбор чипа SPI, низкая активность

Постоянный ток

Выбор данных/команд (высокий для данных, низкий для команды)

RST

Внешний сброс, низкий уровень активности

Занят

Выход состояния работы, низкий уровень активности

Вики:Флуоресцентный
