Программируемые игрушки для программирования камеры робототехники умный

Программируемые игрушки для программирования камеры робототехники умный

Посылка: (Плата Raspberry Pi не включена.)

Вики:Www.waveshare.com/wiki/AlphaBot2-Pi

Примечание: 14500 батарей не входят в комплект, пожалуйста, подготовьте самостоятельно.

AlphaBot2-Pi (плата адаптера) x1

AlphaBot2-Base (Базовое шасси) x1

Камера RPi (B) x1

Карта Micro SD 16 Гб x1

ВариантыАдаптер питания x1

Адаптер Micro-B USB для USB-C x1

SG90 servo x2

2 DOF панорамирование и наклон комплект x1

ИК-пульт дистанционного управления x1

FC-20P кабель 8 см x1

Разъем USB типа A для кабеля micro B x1

15pin FFC 25 см x1

AlphaBot2-Pi винты x1

Считыватель карт Micro SD x1

Отвертка x1

Примечание: Raspberry Pi иБатареиНе входит в комплект.

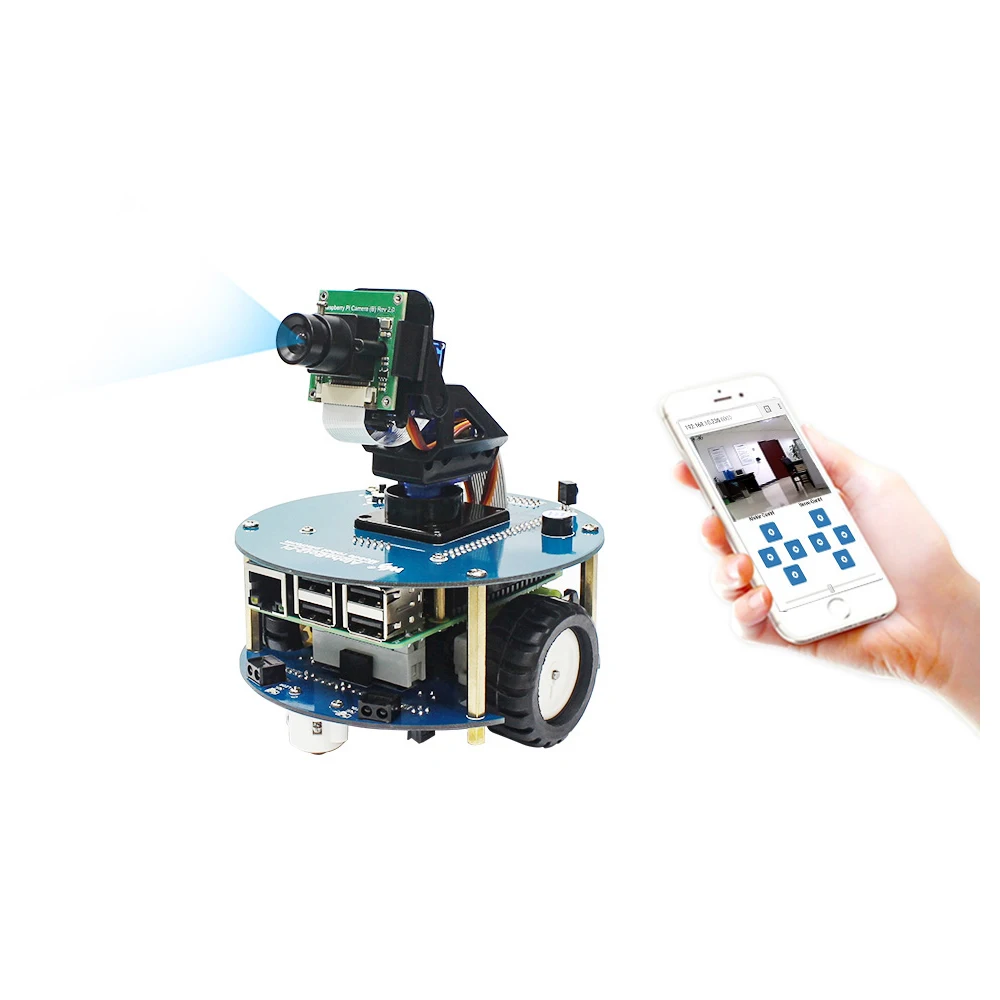

Этот набор роботов AlphaBot2 предназначен для использования с Raspberry Pi 3B/3B +/4B(Не входит в комплект). Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, дистанционное управление Bluetooth/инфракрасным/WiFi, мониторинг видео и т. д.

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии

Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки

TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый

N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность

Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

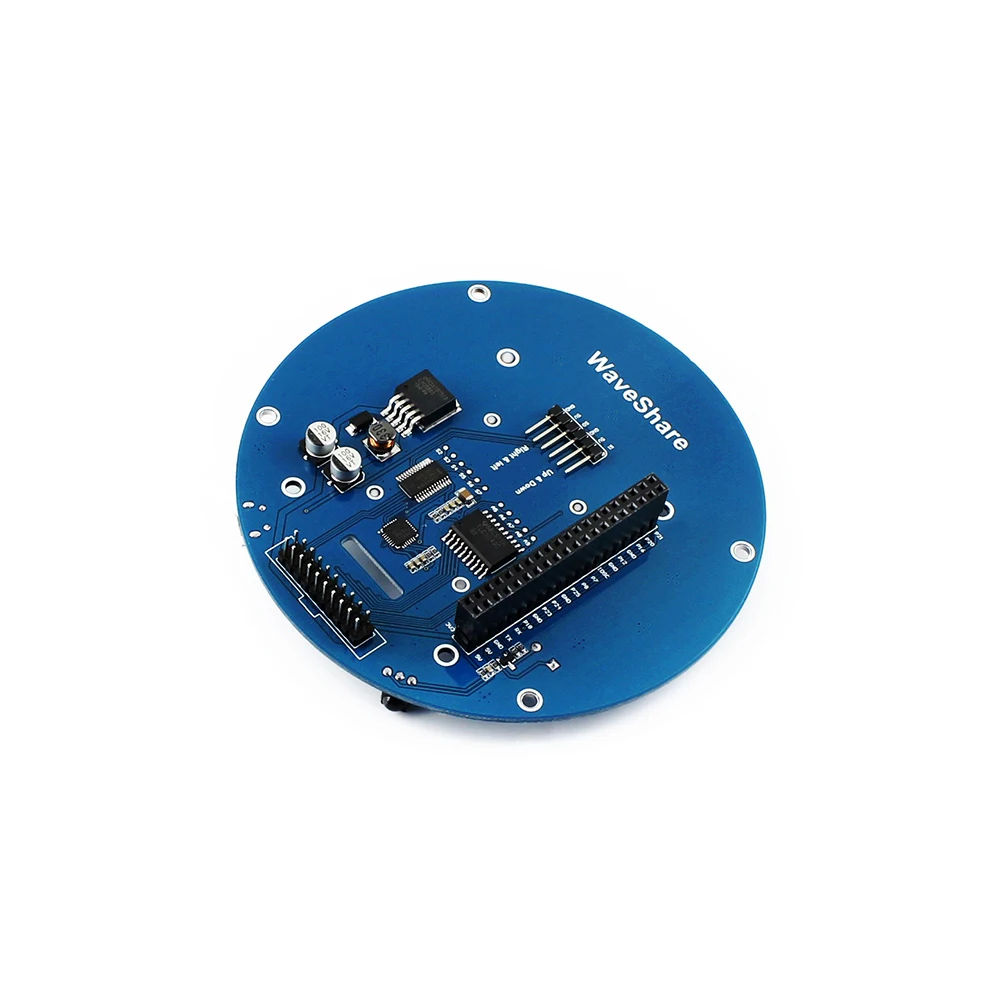

AlphaBot2-Pi, Верхняя плата адаптера для контроллера:

Регулятор напряжения LM2596 обеспечивает Pi стабильную мощность 5 В

TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

PCA9685 серводвигатель, делает его более плавным, чтобы повернуть головку сковороды

CP2102 UART конвертер, легко для управления Pi через UART

AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера

Интерфейс ультразвукового модуля

Индикаторы предотвращения препятствий

Omni-direction wheel

ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий

ITR20001/T:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии

ПотенциометрДля регулировки препятствий, избегающих диапазона

TB6612FNGДвойной H-bridge драйвер двигателя

LM393Компаратор напряжения

N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин

Резиновые колесаДиаметр 42 мм, ширина 19 мм

Выключатель питания

Держатель батареи:Поддерживает 14500 батарей

WS2812B:Светодиоды RGB истинного цвета

Индикатор питания

AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base

Raspberry Pi интерфейс:Для подключения Raspberry Pi 3B/3B +/4B

Серводвигатель

USB для UART:Легко для управления Pi через UART

LM2596:Регулятор напряжения 5 В

TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики

PCA9685:Серводвигатель, делает его более плавным, чтобы повернуть головку сковороды

CP2102:Конвертер USB в UART

Джойстик

ИК-приемник

Зуммер

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.
