2 9 дюймовый E-Ink сырьевой дисплей красный черный белый трехцветный E-paper SPI

296x128, 2,9 дюйма E-Ink дисплей, трехцветный, SPI интерфейс, без PCBОбзор

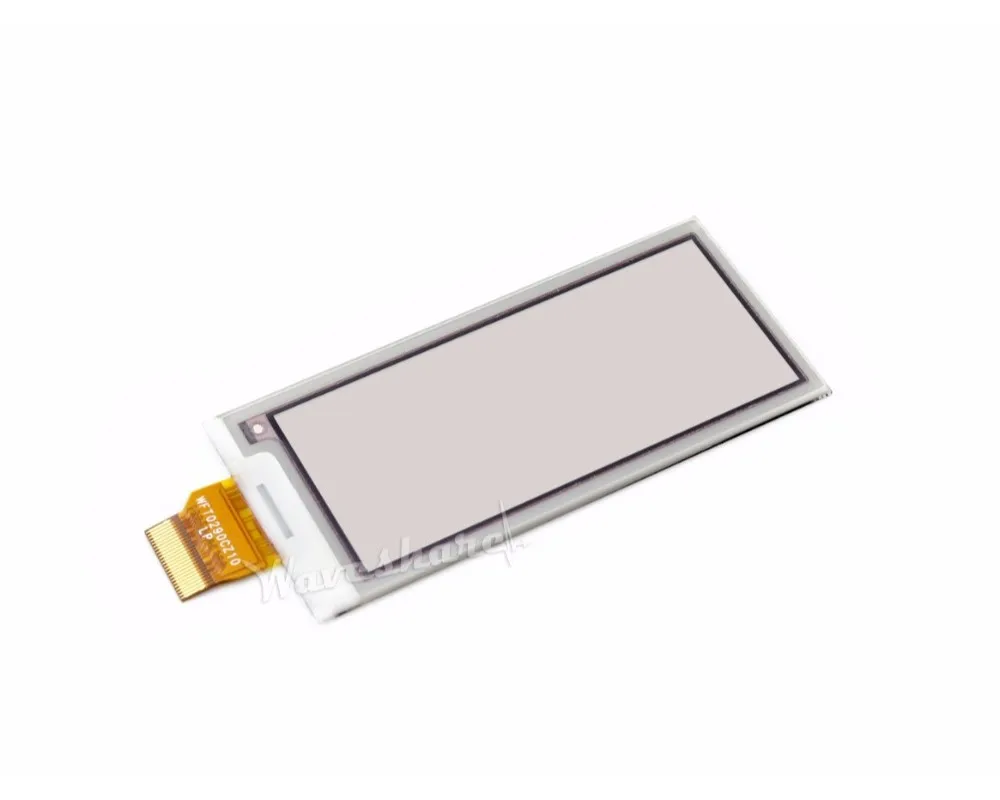

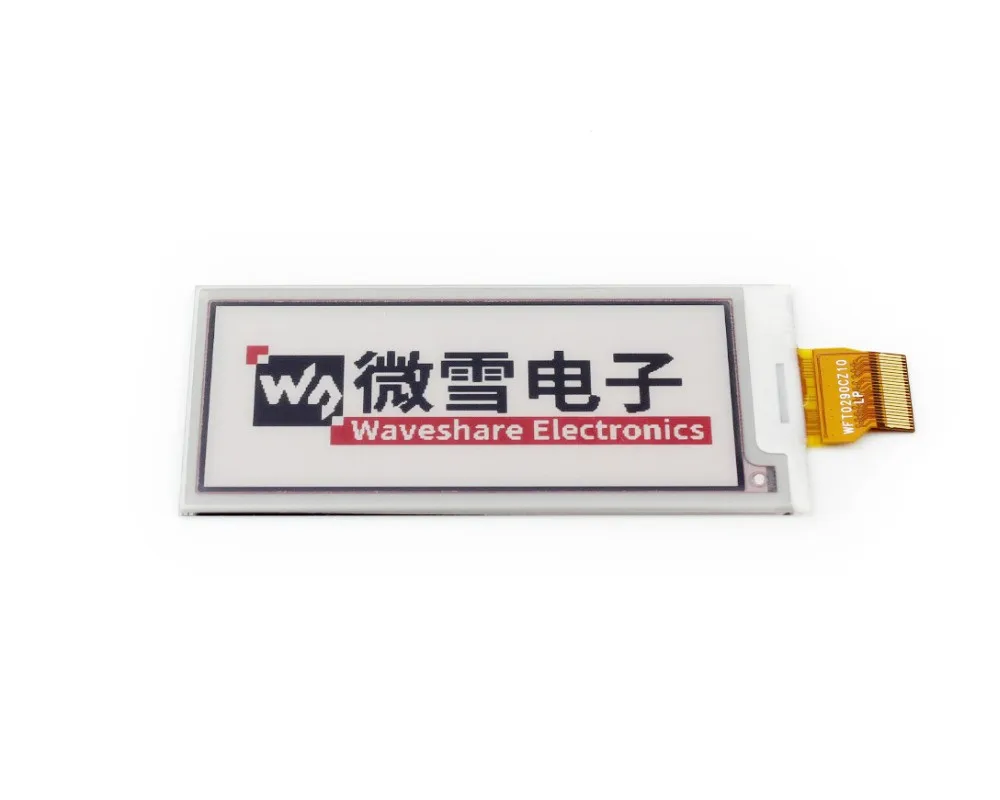

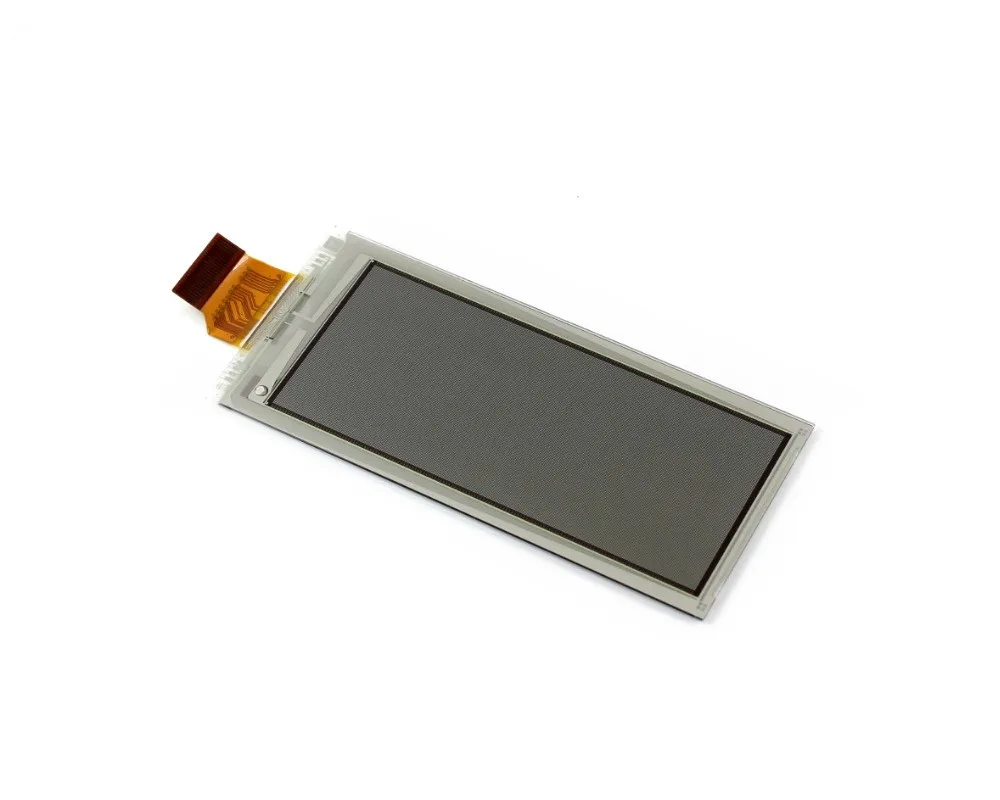

Это E-Ink дисплей, 2,9 дюйма, разрешение 296x128, со встроенным контроллером, через интерфейс SPI, supportsred, черный, и белого цвета, платье с рукавом три-цветным дисплеем.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 V

Интерфейс: 3-провод SPI, 4-провод SPI

Размер контура: 36,7 мм × 79,0 мм × 1,05 мм

Размер дисплея: 66,89 мм × 29,05 мм

Точка шаг: 0,138 × 0,138

Разрешение: 296 × 128

Цвет дисплея: красный, черный, белый

Серый уровень: 2

Время полного обновления: 15s

Мощность обновления: 26,4 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный)Защитная пленка для электронной бумаги(Arduino/NUCLEO)Электронная бумага ESP8266 плата драйвера(WiFi)Фотографии

Ресурсы для развития

Вики:Флуоресцентный (B)

Руководство по выборуНомер деталиЦветаСерый уровеньРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновление времени (ов)Интерфейс1,54 дюймовая электронная бумагаЧерный, белый2200x20027,60 × 27,6031,8 × 37,320,3SPI1,54 дюймовая электронная бумага (B)Красный, черный, белый2200x20027,60 × 27,6031,8 × 37,38N/ASPI1,54 дюймовая электронная бумага (C)Желтый, черный, белый2152x15227,51 × 27,5131,8 × 37,327N/ASPI2,13 дюймовая электронная бумагаЧерный, белый2250x12248,55 × 23,7159,2 × 29,220,3SPI2,13 дюймовая электронная бумага (B)Красный, черный, белый2212x10448,55 × 23,7159,2 × 29,215N/ASPI2,13 дюймовая электронная бумага (C)Желтый, черный, белый2212x10448,55 × 23,7159,2 × 29,215N/ASPI2,13 дюймовая электронная бумага (D)Черный, белый2212x10448,55 × 23,7159,2 × 29,220,3SPI2,7 дюймовая электронная бумагаЧерный, белый2264x17657,29 × 38,1970,4 × 45,86N/ASPI2,7 дюймовая электронная бумага (B)Красный, черный, белый2264x17657,29 × 38,1970,4 × 45,815N/ASPI2,9 дюймовый e-БумагаЧерный, белый2296x12866,89 × 29,0579,0 × 36,720,3SPI2,9 дюймовый e-Бумага (B)Красный, черный, белый2296x12866,89 × 29,0579,0 × 36,715N/ASPI2,9 дюймовый e-Бумага (C)Желтый, черный, белый2296x12866,89 × 29,0579,0 × 36,715N/ASPI4,2 дюймовый e-БумагаЧерный, белый2400x30084,80 × 63,6090,1 × 77,04N/ASPI4,2 дюймовый e-Бумага (B)Красный, черный, белый2400x30084,80 × 63,6090,1 × 77,015N/ASPI4,2 дюймовый e-Бумага (C)Желтый, черный, белый2400x30084,80 × 63,6090,1 × 77,015N/ASPI5,83 дюймовая электронная бумагаЧерный, белый2600x448118,80 × 88,26125,4 × 99,53,5N/ASPI5,83 дюймовая электронная бумага (B)Красный, черный, белый2600x448118,80 × 88,26125,4 × 99,514N/ASPI5,83 дюймовая электронная бумага (C)Желтый, черный, белый2600x448118,80 × 88,26125,4 × 99,526N/ASPI7,5 дюймовый e-БумагаЧерный, белый2640x384163,20 × 97,92170,2 × 111,26N/ASPI7,5 дюймовый e-Бумага (B)Красный, черный, белый2640x384163,20 × 97,92170,2 × 111,216N/ASPI7,5 дюймовый e-Бумага (C)Желтый, черный, белый2640x384163,20 × 97,92170,2 × 111,216N/ASPI9,7 дюймовый e-БумагаЧерный, белый161200x825202,8 × 139,43218,8 × 156,43<10,3Параллельный портПосылка



Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:2,9 дюймовый электронный бумажный модуль (B)

2,9 дюймовый e-Бумага (B) x1
