Прямоугольный Многофункциональный емкостный датчик отпечатков пальцев

Описание



Прямоугольной формы все-в-одном емкостный датчик отпечатков пальцев, малый форм-фактор, UART, интегрированный алгоритм отпечатков пальцев Обзор

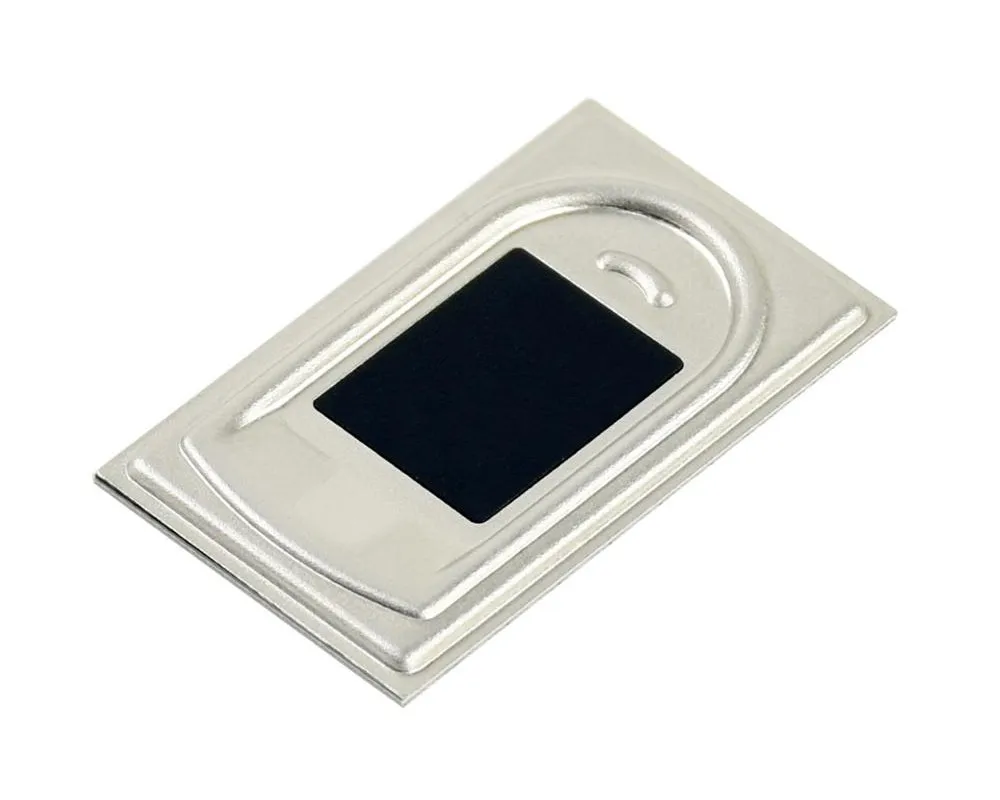

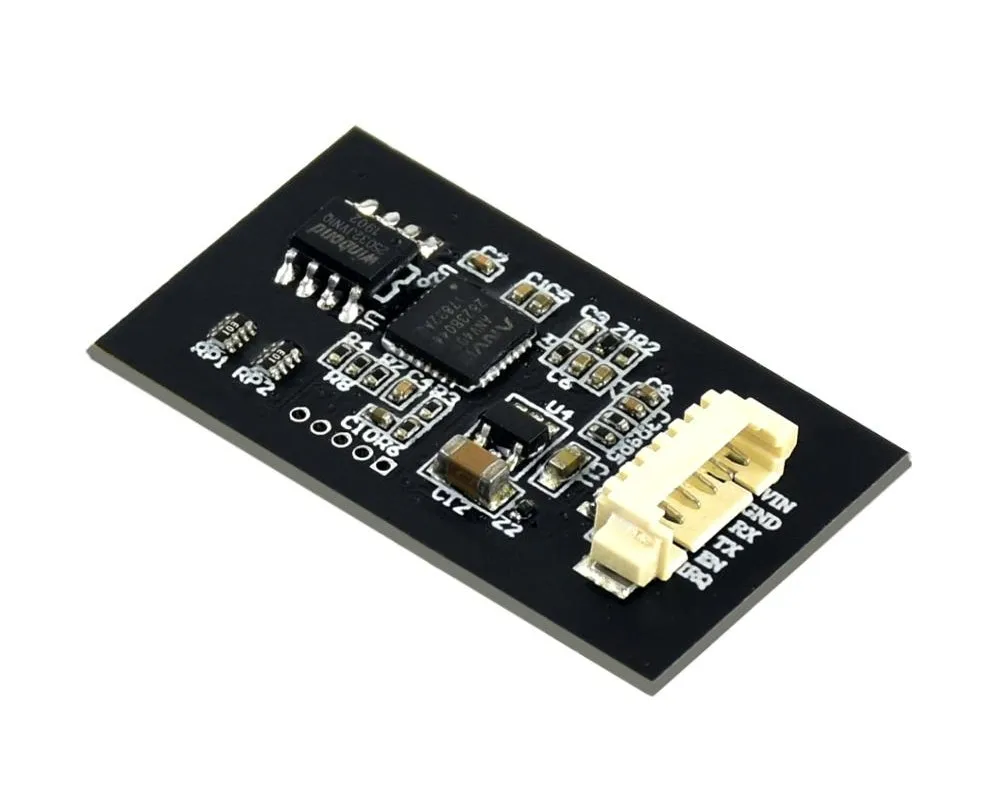

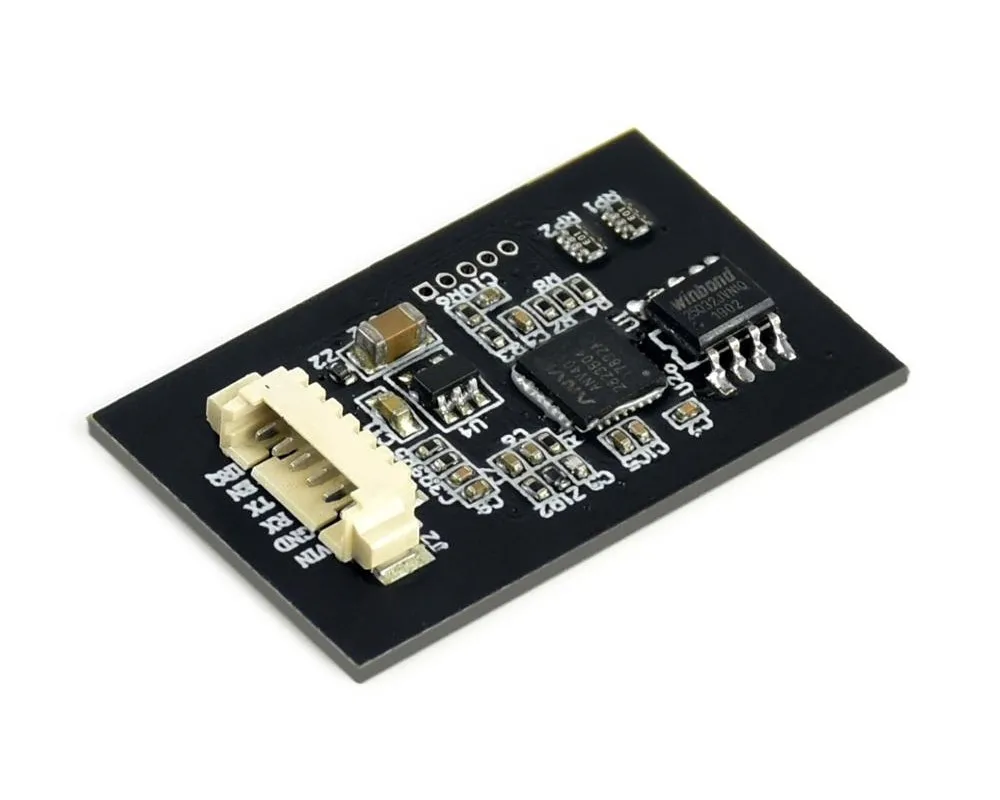

Это высокоинтегрированный прямоугольной формы все-в-одном емкостный модуль датчика отпечатков пальцев, который разработан в небольшой форм-фактор. Модуль управляется с помощью UART команд, довольно прост в использовании. Преимущества включают быструю проверку, высокую стабильность и низкое энергопотребление и т. д.

На основе высокопроизводительного Cortex процессора, в сочетании с высоким уровнем безопасности коммерческих отпечатков пальцев алгоритм,UART датчик отпечатков пальцев (R)Функции, такие как Распознавание отпечатков пальцев, получение изображений, поиск функций, сопоставление отпечатков пальцев и т. д. Без каких-либо знаний о сложном алгоритме отпечатков пальцев, все, что вам нужно сделать, это просто отправить некоторые UART команды, чтобы быстро интегрировать их в приложения для проверки отпечатков пальцев, которые требуют небольшого размера и высокой точности.

Особенности Простой в использовании с помощью некоторых простых команд, вы не должны знать какие-либо технологии отпечатков пальцев, или модуль между структурой Коммерческий алгоритм отпечатков пальцев, стабильная производительность, Быстрая проверка, поддержка распознавания отпечатков пальцев, сопоставления отпечатков пальцев, сбора отпечатков пальцев и функции загрузки отпечатков пальцев и т. Д. Емкостное чувствительное обнаружение, просто слегка прикоснитесь к окну сбора для быстрой проверки Аппаратное обеспечение с высокой степенью интеграции, процессор и датчик в одном маленьком чипе, подходит для небольших приложений Встроенный датчик человека, процессор автоматически засыпает и просыпается при прикосновении, низкое энергопотребление Встроенный разъем UART, легко соединяется с аппаратными платформами, такими как STM32 и Raspberry Pi Технические характеристики Тип датчика: Емкостное прикосновение Разрешение: 508DPI Пиксели изображения: 192 × 192 Изображение серого масштаба: 8 Размер датчика: 11,2 мм × 12,2 мм Размер модуля: 20,2 мм × 33,3 мм Емкость отпечатка пальца: 3000 Время соответствия: <0,2 s (1:N и N100) Ложная скорость приема: <0.001% Процент ложного отклонения: <0.1% Рабочее напряжение: 2,7 ~ 3,3 V Рабочий ток: <50 мА Ток сна: <16uA Антистатический: контактный разряд 8 кВ/Воздушный разряд 15 кВ Интерфейс: UART (TTL уровень) Baudrate: 19200 bps Рабочая среда: Температура: -20 °C ~ 70 °C Влажность: 40% RH ~ 85% RH (без конденсации) Среда хранения: Температура: -40 °C ~ 85 °C Влажность: <85% относительной влажности (без конденсации) Применение Блокировка отпечатков пальцев Сейф для отпечатков пальцев Система контроля доступа Часы и выход Ресурсы для развития

Вики:

Рекомендуемые товары

Мы рекомендуем этот модуль USB к UART для легкого тестирования: FT232 USB UART Board (micro)

Руководство по выбору Продукт Считыватель отпечатков пальцев UART Емкостный считыватель отпечатков пальцев UART датчик отпечатков пальцев (C) UART датчик отпечатков пальцев (R) Тип Оптический модуль отпечатков пальцев Емкостный модуль отпечатков пальцев Плюсы Низкая стоимость, прочный, отличный анти-электростатический Небольшая площадь сбора, высокая точность, хорошее Обнаружение и проверка   Малый форм-фактор, низкое энергопотребление Против Большой размер, низкая точность, мешает освещению Высокие экологические требования (температура, влажность, пыль, щелочной воздух) Особенности Прямоугольная, разделенная структура Круглая форма, все в одном Прямоугольная форма, все в одном Емкость отпечатка пальца 4000 500 3000 Изображения пикселей 248 × 296 192 × 256 192 × 192 Интерфейс UART UART, USB UART Ложная приемка <0.001% 0.0001% <0.001% Процент ложного отклонения <0.1% 0.01% <0.1% Время работы датчика 10 лет От 3 до 5 лет (около 100000 раз о нормальном состоянии) Около 1000000 раз Условия использования Более чувствительный для влажных пальцев Более чувствительный для сухих пальцев Применимые продукты Часто используется, например, система контроля доступа Требует высокой точности, например, отпечатков пальцев Как правило, оптические модули используются в низкоклассных продуктах, в то время как емкостный модуль подходит для высококачественных продуктов







Посылка

Вес:0,008 кг

1. UART датчик отпечатков пальцев (R) x1 2. 6PIN кальмарный провод x1 1 2





---
