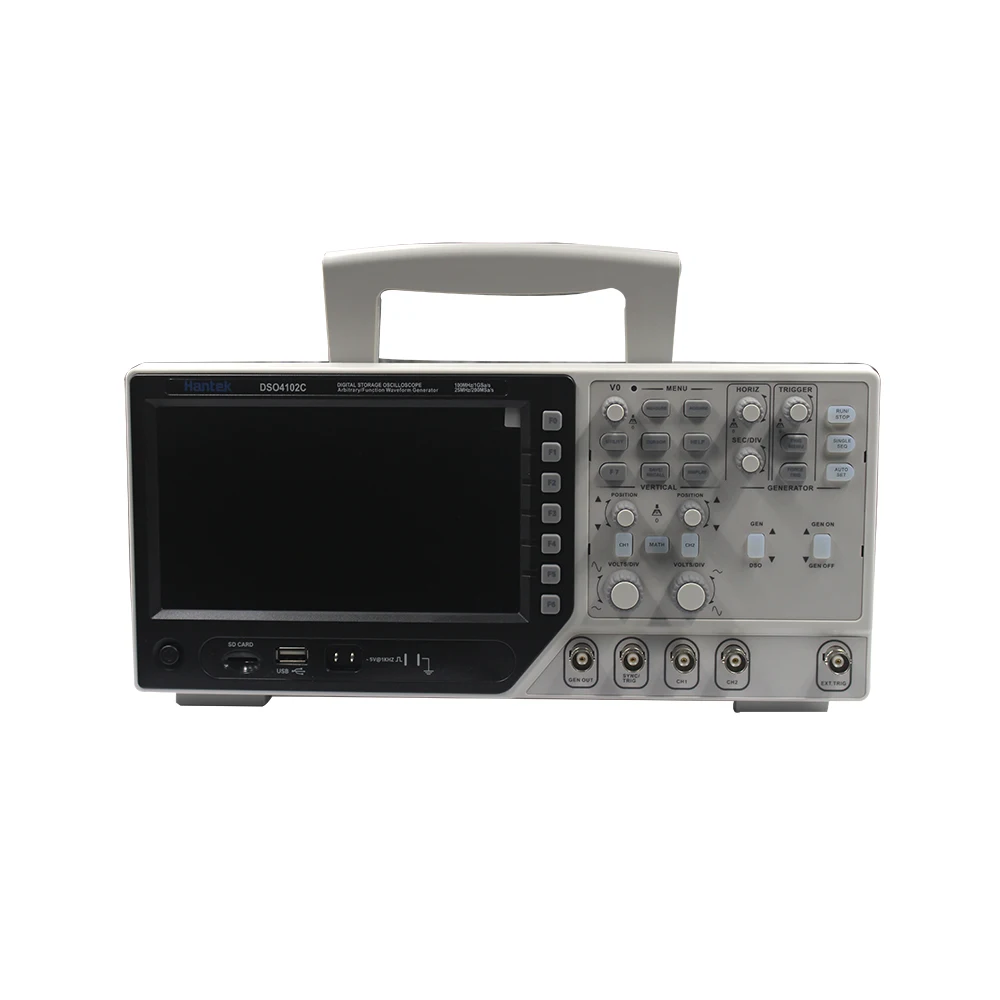

Цифровой мультиметр Hantek осциллограф серии 4000C USB 200 МГц 2 канала ЖК-дисплей

Цифровой мультиметр Hantek осциллограф серии 4000C USB 200 МГц 2 канала ЖК-дисплей

* 2-канальный цифровой осциллограф + генератор сигналов произвольной/функциональной формы + сигнал синхронизации + внешний триггер;Мощный, легко переключается

* Полоса пропускания 200 МГц; Частота дискретизации 1 ГСА/с;

* 2-канальный осциллограф; Длина записи 40K;

* Клавиши для осиллоскопа и генератора сигналов разделены;Более удобно управлять им одновременно

* 7-дюймовый цветной ЖК-дисплей 64K, разрешение 800x480;Четкий и яркий дисплей формы волны

* 32 вида автоматического измерения с функцией БПФ;Экономит время пользователя и делает работу более простой и эффективной

*Мощная функция запуска:Видео, кромка, ширина Pluse, наклон, сверхурочное время, альтернативный триггер.

* Генератор сигналов произвольной/функциональной формы: 25 МГц, разрешение 12 бит, 200 МГц DDS, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток;Легко имитирует преобразователь.

* Выход произвольной формы волны 25 МГц (Синусоидальная волна до 75 МГц);

* Поддержка SD-карты, функции VGA (опционально);

* Встроенный USB-хост, поддержка USB-накопителя, обновление интерфейса USB/системы SD-карт

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота выборки

Диапазон частоты дискретизации: 1 ГСА/с

Эквивалентная частота выборки: 25 Гб/с

Режимы сбора

Нормальный

Только обычные данные

Пиковое Обнаружение

Высокочастотный и Рандон glith захват

Средний

Wavefom Средний, на выбор 4,8,16,32, 64128

Входы

Входная муфта

AC, DC, GND

Импенданс в ямах

1 м2% 20pF3pF

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: питание от 20 дБ/десять лет выше 100 кГц до 13 в, пиковое напряжение переменного тока при 3 МГц * и выше. Для несинусоидальных волновых форм пиковое значение должно быть менее 450 в. Продолжительность перехода выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Горизонтальный

Диапазон выборки

1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

40K

Диапазон SEC/DIV

От 2ns/div до 40s/div

4ns/div до 40s/div

Частота выборки и

50ppm При любом интервале времени 1 мс)

Точность времени задержки

Диапазон положения

От 2ns/div до 10ns/div;

От 20 нс/дел до 80 мкс/дел; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

От 400 мкс/дел до 40s/дел; (-8div x s/div) до s

Точность измерения времени Дельта
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: (1 интервал выборки + ppm × Чтение + НС);
> 16 средних значений: (1 интервал выборки + 100ppm × считывание + 0,4 нс);
Интервал выборки = s/div ≤ 200

Вертикальный

Вертикальное разрешение

8-битное разрешение, все каналы отображаются одновременно

Диапазон положения

От 2 мВ/дел до 10 В/дел

Полоса пропускания

200 МГц

100 МГц

70 МГц

Время нарастания в BNC (стандартное)

1.8нс

3,5 нс

5нс

Аналоговая полоса пропускания в обычном и среднем режимах на BNC или с датчиком, с подключением постоянного тока

2 мВ/дел до 20 мВ/дел, 400 мВ; 50 мВ/дел до 200 мВ/дел, 1 в

500мВ/дел до 2В/дел, 40В; 5В/дел, 50В

Математика

+, -, *, /, БПФ

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 точка пробы

Предел полосы пропускания

20 МГц

Низкочастотный отклик (-3 дБ)

10 Гц при BNC

Точность усиления постоянного тока

3% для обычного или среднего режима приобретения, от 5 В/дел до 10 мВ/дел;

4% для обычного или среднего режима сбора, от 5 мВ/дел до 2 мВ/дел

Точность измерения постоянного тока,
Средний режим сбора

Когда вертикальное смещение равно нулю, и выбирается N 16: (3% × Чтение + див + 1 мВ) только 10 мВ/дел или больше;
При вертикальном смещении нет нуля, а N16: [3% × (считывание + вертикальное положение) + 1% вертикального положения + div]; добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; Добавьте 50 мВ для настроек от 200 мВ/дел до 5 В/дел

Повторяемость измерения вольт, средний режим сбора

Дельта вольт между любыми двумя средними значениями 16 волновых форм, приобретенных при одинаковой настройке и условиях окружающей среды

Система запуска

Типы триггеров

Край, видео, импульс, наклон, со временем, альтернатива

Источник триггера

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска

Авто, обычный, одиночный

Тип соединения

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера края)

DC(CH1,CH2):

1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;

DCEXT):

100 мВ от постоянного тока до 100 МГц; 200 мВ от МГц до МГц;

DCEXT/5):

1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;

AC: Ослабление сигналов ниже 10 Гц;

Отклонение ВЧ: Ослабление сигналов выше 80 кГц;

Отклонение НЧ: такие же, как пределы связи с постоянным током для частот выше 150 кГц; Ослабление сигналов ниже 150 кГц

Диапазон уровня запуска

CH1/CH2: 8 делений от центра экрана;

EXT: 1,2 В;

EXT/5:6 В

Точность уровня запуска (типичная) для сигналов с повышением и падением раз 20 нс

CH1/CH2: 0.2div × Вольт/дел в пределах 4 делений от центра экрана;

EXT: (6% настройки + 40 мВ);

EXT/5: (6% настройки + 200 мВ);

Установите уровень до 50% (стандартный)

Работает с входными сигналами 50 Гц

Триггер видео

Тип видеозапуска

CH1, CH2: амплитуда от пика до пика 2 деления;

EXT: 400 мВ;

EXT/5: 2 в

Форматы сигналов и скорость полей, тип триггера видео

Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Диапазон Holdoff

100 нс ~ 10 с

Широкоимпульсный триггер

Режим триггера ширины импульса

Срабатывает когда (< , >, = или); Положительный или отрицательный импульс

ТРИГГЕРНАЯ точка ширины импульса

Равно: осциллограф запускается, когда задней кромки импульса пересекает уровень триггера.
Не равно: Если импульс уже указанной ширины, триггерной точкой является задней кромкой. В противном случае осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это задний край.
Больше, чем (также называется сверхурочным триггером): осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса

Диапазон ширины импульса

20нс ~ 10 с

Спуск наклона

Режим запуска наклона

Срабатывает когда (< , > , = или); Положительный или отрицательный уклон

Пусковая точка наклона

Равно: осциллограф запускается, когда уклон формы волны равен заданному уклону.

Не равно: осциллограф запускается, когда уклон формы волны не равен заданному уклону.

Меньше: осциллограф запускается, когда уклон формы волны меньше заданного уклона.

Больше, чем: осциллограф запускается, когда уклон формы волны больше заданного уклона.

Временной диапазон

20нс ~ 10 с

Сверхурочный триггер

Со временем режим

Подъем или падающий край

Временной диапазон

20нс ~ 10 с

Альтернативный триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Счетчик частоты запуска

Разрешение считывания

6 цифр

Точность (стандартная)

30ppm (включая все ошибки частоты и 1 ошибки подсчета)

Диапазон частот

Подключение переменного тока, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или режимы триггера края: все доступные источники триггера

Счетчик частоты измеряет источник запуска всегда, в том числе когда приостанавливается захват осциллографа из-за изменений в статусе запуска или завершение захвата одного снимка.

Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как вызываемые события, например, узкие импульсы в импульсном шлейфе ШИМ, если установлено в <режим, а ширина установлена на относительно небольшое время.

Режим триггера края: осциллограф считает все края достаточной величины и правильной полярности.

Режим триггера видео: счетчик частоты не работает.

Мерка

Измерение курсора

Разница напряжения между курсорами:V

Разница во времени между курсорами:Т

ВзаимныйT в герцах (1/T)

Автоматическое измерение

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, Время нарастания, время падения,

+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг,-долг, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Режим источника сигнала

Импеданс формы волны

DC-25MHz

Частота выборки

200MHzDDS

Выходная Форма волны

Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC

Разрешение частоты

0.1%

Глубина волны

4KSa

Вертикальное разрешение

12 бит

Стабильность частоты

<30ppm

Диапазон волн

3,5 в макс.

Выходное сопротивление

50

Выходной ток

50 мА Ipeak = 100 мА

Система BW

25 м

Гармоническое искажение

-50dBc 1 кГц-40dBc 10 кГц

Общие характеристики

Дисплей

Тип дисплея

7-дюймовый 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея

800 по горизонтали на 480 по вертикали

Контрастность дисплея

Регулируемая (16 передач) с индикатором хода

Выход компенсатора зонда

Выходное напряжение (стандартное)

Около 5Vpp в 1 м нагрузки

Частота (стандартная)

1 кГц

Питание

Напряжение питания

100-120VACRMS(10%), 45 Гц до 440 Гц, CAt II

120-240VACRMS(10%), 45 Гц до 66 Гц, CATII

Потребляемая мощность

<30 Вт

Предохранитель

2А, категория T, 250 В

Экологический

Температура

Работа: от 32 до 122 (от 0 до 50);

Нерабочий: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения

Конвекция

Влажность

+ 104 или ниже (+ 40 или ниже): относительная влажность 90%;

106до 122(+ 41 до 50): относительная влажность 60%

Высота

Эксплуатация: менее 3000 м (10000 футов);

Без применения: менее 15000 м (50000 футов)

Механический

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки
