12 инвертор синусоидальной волны с большой трубкой от 2000 Вт до 220 24 60 в источник

12 инвертор синусоидальной волны с большой трубкой от 2000 Вт до 220 24 60 в источник

\

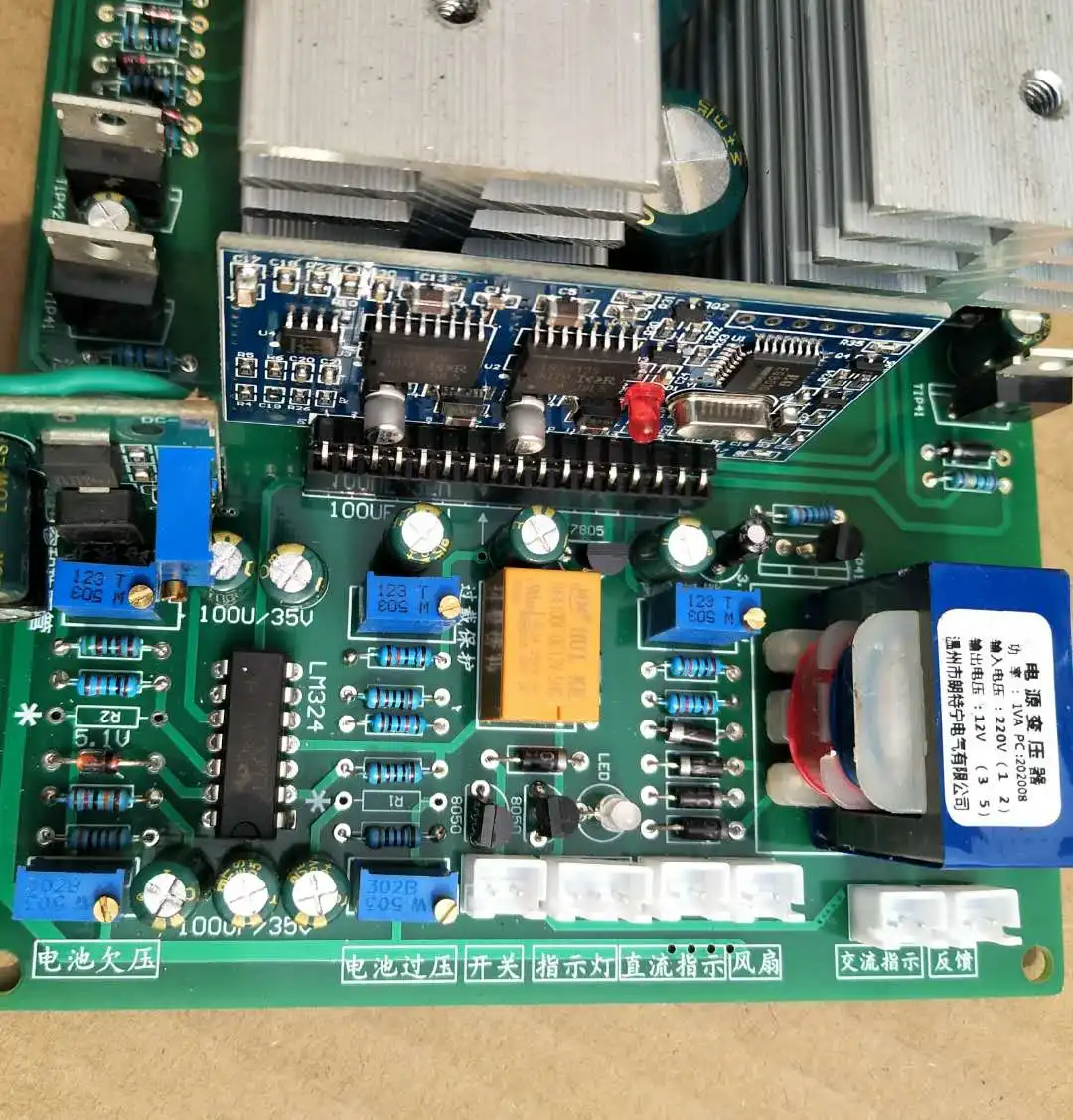

Описание интерфейса материнской платы

Переключатель: Подключите небольшой переключатель для управления загрузкой или режимом ожидания

Светильник индикатора: индикатор в режиме ожидания или на

Индикация постоянного тока: подключен к вольтметру постоянного тока

Вентилятор: Подключите вентилятор 12V0.2a

Отзывы: отзывы трансформатора высокого напряжения назад к основной плате

Индикация переменного тока: подключен к вольтметр переменного тока

Примечания:

1. Плата не имеет входа и защиты. Пожалуйста, убедитесь, что входные положительные и отрицательные полюсы правильно подключены

2. При использовании кольцевого трансформатора индуктивность должна быть в серии на конце трансформатора низкого напряжения. Индуктивность 120A2 5uH используется для 24V3000W платы, и цена составляет 30 юаней каждый

3. Когда используется, для ввода требуется воздушный переключатель серии 100A

4. Трансформаторы должны соответствовать спецификациям. Индукторы утечки на микроволновых передатчиках и на микроволновых печах не должны использоваться. Этот тип Трансформатора не может работать нормально и приведет к повреждению основной платы. Перед установкой трансформатора необходимо измерить ток без нагрузки на 220 конце трансформатора. Если трансформатор больше 0,3a, он не должен использоваться. Хороший трансформатор, как правило, не имеет тока нагрузки около 0,1a на конце 220 В.

Мощность этого продукта является чистой синусоидальной схемой эффективной и стабильной без нагрузки тока небольшой батареи низкого напряжения/перегрузки/перегрева защиты установка проста.

Ясно, что основная плата-это силовой преобразователь частоты, основная плата должна сотрудничать с силовым частотным трансформатором! Наша доска Номинальная мощность-Фактическая мощность Вт не VA, преобразования 1VA = 0,8 Вт, мощность трансформатора, как правило, с VA до номинальной!

Выбранный трансформатор должен иметь низкий ток без нагрузки. Не протекайте слишком много. Ток без нагрузки кольцевого трансформатора должен быть менее 0,1a, менее 0,3a формы EI и менее 0,5a формы рта. Если ток без нагрузки большой или индуктивность утечки слишком велика, трубы будут гореть. Например, сварочные аппараты и трансформаторы линейных ламп не могут быть использованы (сварочные аппараты имеют высокий ток без нагрузки и индуктивность утечки, но трансформаторы линейных ламп имеют высокий ток без нагрузки). Трансформатор должен быть соединен в серии с магнитными кольцевыми индукторами ferro-si-Al. Индуктивность в сочетании с емкостью заключается в фильтрации высокочастотного несущего компонента SPWM, в то же время, он также имеет хранение энергии и играет цель сглаживания формы волны.

Рекомендуемая поддерживающая мощность трансформатора: 12V источника питания трансформатор 6,5-7V до 220V 24V источника питания трансформатор 13-14V до 220V 48V источника питания трансформатор 26-28V до 220V 60V источника питания трансформатор от 32,5-35 В до 220 В

Синусоидальный инвертор с частотой мощности характеристики: Мгновенная нагрузка, не легко повредить, низкая температура, отсутствие помех.

Синусоидальный инвертор с частотой мощности описание функции основной платы:

1. Батарея защита от низкого напряжения: когда Батарея напряжение ниже 10,5 В на секцию, инвертор выключит инвертор (без выходного напряжения переменного тока в настоящее время), И инвертор находится в режиме ожидания.

2. Защита от перенапряжения батареи: когда напряжение батареи превышает 14,7 В в каждой секции, инвертор выключит инвертор и войдет в режим ожидания.

3. Нормальный автоматический запуск батареи: Когда батарея находится под защитой от низкого напряжения, когда солнечная энергия или энергия ветра заряжает батарею до 12 В в секции, инвертор запустится автоматически и выводит напряжение переменного тока для питания к нагрузке. Когда защита от перенапряжения батареи будет восстановлена до 14,7 В в каждой секции после защиты от перенапряжения, инвертор также запустится автоматически.

4. Вентилятор с контролем температуры и защита от перегрева: Когда инвертор работает нормально, вентилятор не включается; Когда температура слишком высока, вентилятор будет автоматически работать; при падении температуры вентилятор автоматически прекратит работу. Когда вентилятор поврежден и температура слишком высока, инвертор выключит инвертор и войдет в режим ожидания. Когда температура снизится, он автоматически запустит инвертор и выводит переменный ток.

5. Защита от ударов и короткого замыкания: инвертор иногда имеет реальную аппаратную защиту от тока волнами и задержку программного обеспечения (400 мс), защиту от короткого замыкания, а также трансформатор изоляции частоты питания. Надежность продукта улучшается.

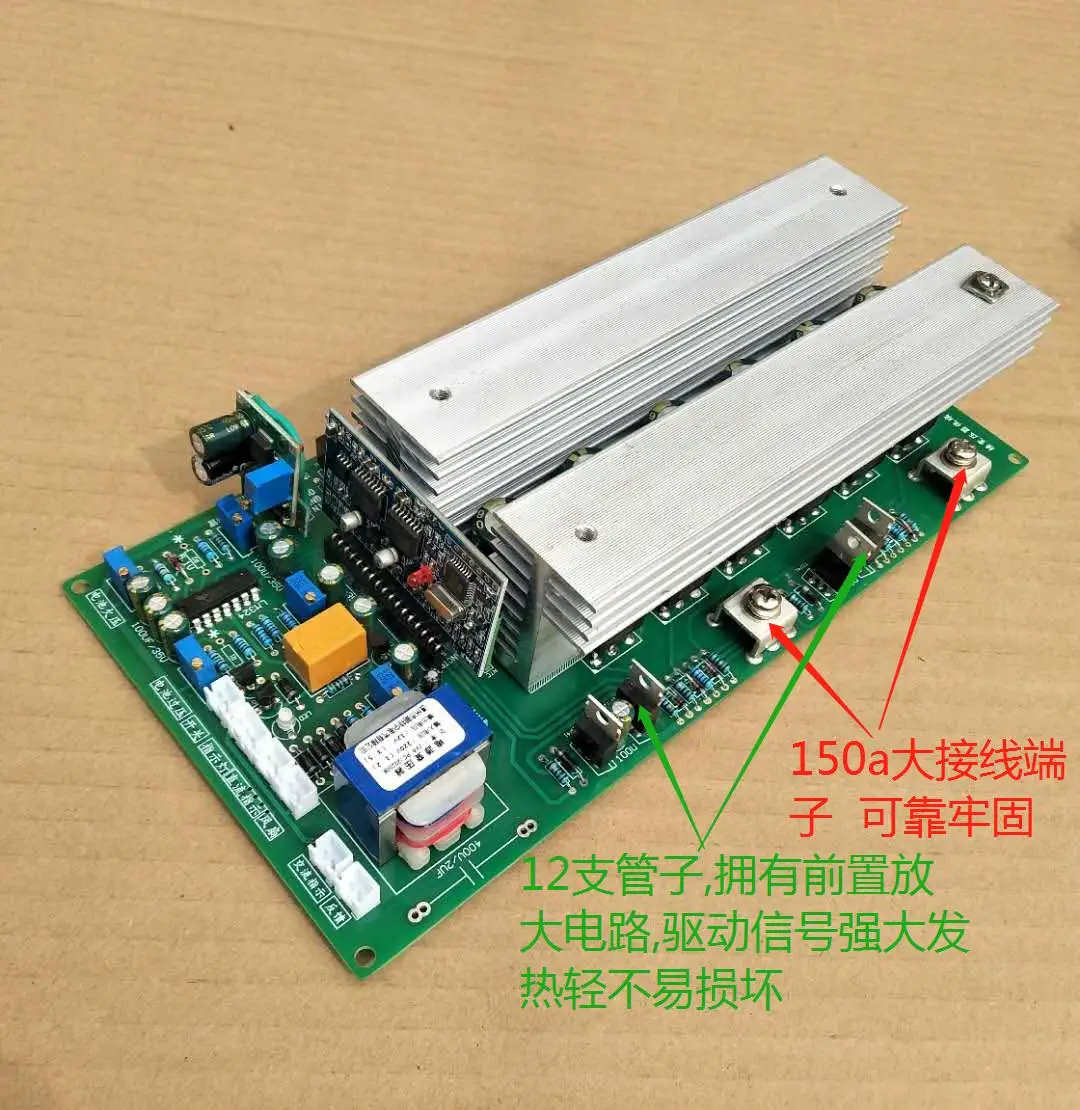

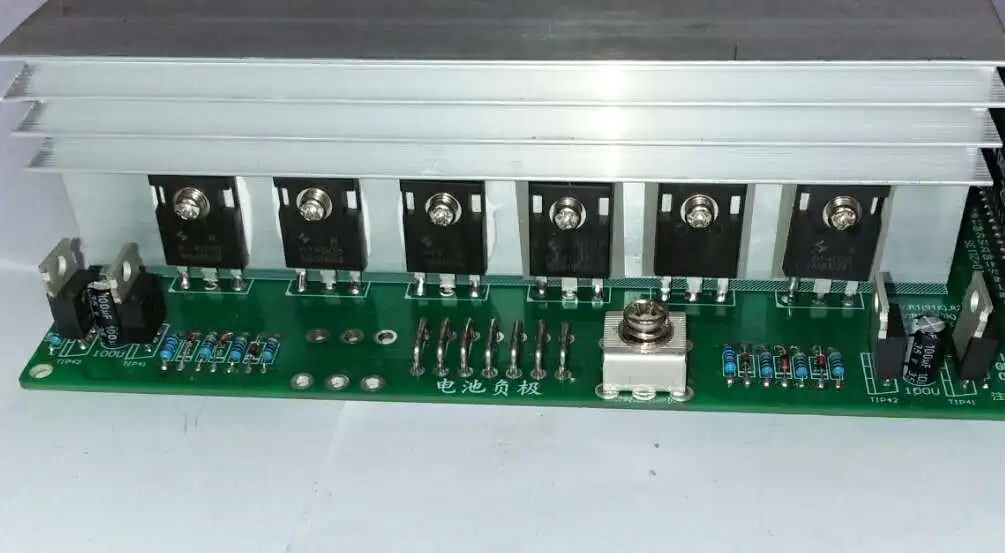

Материнская плата принимает высокую мощность низкое сопротивление TO247 посылка большая трубка MOS Потеря мощности Низкий электролитический конденсатор с использованием высокой частоты Низкая потеря энергии для обеспечения непрерывного питания, чтобы обеспечить стабильную трубку MOS не легко Повреждение оригинальной установки импортная интегральная схема op-amp для обеспечения защиты цепи высокого качества PCB низкая теплотворная способность этой материнской платы является точной и стабильной двойной 48 в источник питания для измеренных 5000 Вт. Та же материнская плата с низким напряжением питания пропорциональна снижению 5000VA

Если устройство оснащено большим током без нагрузки, требуется индуктор серии на конце трансформатора низкого напряжения (Кольцевой трансформатор должен быть серийным индуктором).

Должны иметь определенные электронные технологии и опыт, если вы не знаете, пожалуйста, не заказывайте!

'
