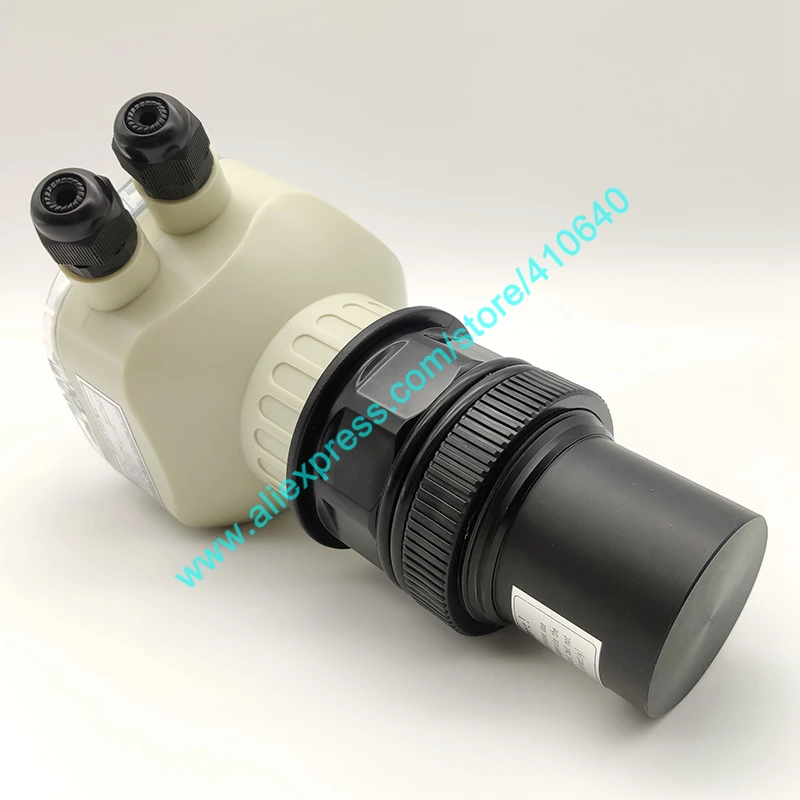

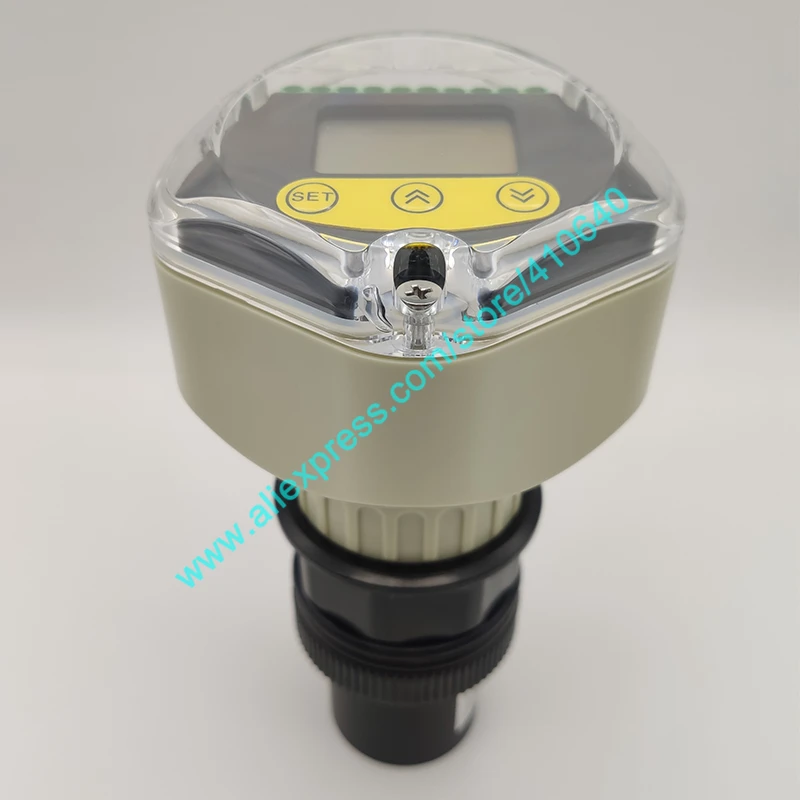

Встроенный ультразвуковой измеритель уровня воды

10 м Диапазон, 4 ~ 20мА выход, DC 24V источник питания

1: Диапазон: 0-10 м

2: средства: натуральная вода

3: Выходное напряжение:4 ~ 20 мА, четыре провода

4:Без каких-либоПротокол связи (RS485, RS232) и релейный выход

5: антикоррозийный, взрывозащищенный? (Нет)

6:ОбычныйДатчик температуры,ОбычныйДатчики давления

7: метод подключения: стандартное винтовое соединение, M60X2

8: Источник питания: 24 В постоянного тока

9: кабель: Нет

10: английский ЖК-дисплей

11: если вам нужен антикоррозийный зонд, нужно добавить дополнительные $50.

Пожалуйста, свяжитесь с нами, если ваши Параметры отличаются, спасибо~

Отладки

Из-за различных условий установки прибора, поэтому прежде чем ультразвуковой измеритель уровня работает, мы должны знать базовую ситуацию требуемых измерений, таких как диапазон измерения, нулевая точка, полномасштабное и сценическое рабочее состояние.

Технические параметры:

Потребляемая мощность

Мы являемся оригинальной фабрикой, если вышеуказанные параметры не могут удовлетворить ваши особые потребности, свяжитесь в любое время, наша команда техников предоставит вам предложение в течение 24 часов.

Руководство по заказу

1. Измерительные средства?

2. Температура и давление?

3. Ваш измерительный материал коррозийный?

4. Нужна защита от коррозии?

5. Диапазон измерений?

6. Рабочая среда/состояние?

7. Рабочее напряжение: 24VDC является стандартным; 220VAC опционально; 12VDC/9VDC может быть настроен

8. Выход сигнала: 4 ~ 20 мА или RS485 или RS232?

9: способ подключения?

Схема подключения:

● Подсказка: убедитесь, что Соединительный кабель между зондом и корпусом счетчика раздельного типа ультразвукового уровнемера достаточно длинный заранее. Соединение с другим кабелем для расширения на месте не допускается, так как это повлияет на качество и прочность передачи сигнала.

● Во время подключения линии электропитания линия электропитания переменного тока не должна быть подключена к любым другим клеммам, кроме клемм переменного тока. В противном случае схема счетчика или компоненты и детали будут сгореть.

● 485, 232 и 4-20мА выходные клеммы не должны быть короткими, так как короткое замыкание приведет к сжиганию внутренних цепей.

●Кабели, соединяющие датчик и основное оборудование, не должны быть помещены в магистраль с переменным током. Если это невозможно предотвратить, Кабели датчика должны быть защищены кабельным проводом, чтобы полностью защитить электромагнитные помехи, вызванные переменным током.

Способ подключения:

Заземление: сначала убедитесь, что заземляющий терминал счетчика на самом деле заземлен, и счетчик не соединяет заземляющий терминал с другим оборудованием, а затем подключает терминал 4.

Преобразователь: Красный провод: подключен к транс1 (преобразователь);

Синий провод: Темп 1 + датчик температуры +

Черный провод: GND (заземляющий провод)

Ток на выходе: «ток +» подключен к mA1 +;

"Ток-" подключен к mA- /GND

Реле: RLlnA и RLnB обычно открытые;

Чтобы убедиться, что состояние реле по умолчанию "Нормально открытое", должны быть подключены RLlnA и RLnB.

RlnA и RLnC нормально закрыты.

Для обеспечения "нормально закрытого" состояния реле по умолчанию должны быть подключены RLlnA и RLnC.

Линия электропитания: переменный ток: подключен к L и N

Постоянный ток: 24V+ Подключен к 24VDC + 24V легко добраться до 24 В постоянного тока.

◆ Улучшенный интегрированный тип с четырехпроводной системой

 Электрическая схема подключения улучшенного интегрированного типа с четырехпроводной системой:

24 В постоянного тока схема электропитания четырехпроводной системы:

Схема электропитания на В переменного тока четырехпроводной системы

Электрическая схема подключения двухпроводной системы

Схема подключения двухпроводной системы + Амперметр схема двухпроводной системы:

◆ Взрывозащищенный интегрированный тип с четырехпроводной системой

Электрическая схема подключения взрывозащищенного интегрированного типа с четырехпроводной системой

24 В постоянного тока схема электропитания четырехпроводной системы:

220 В переменного тока схема электропитания четырехпроводной системы:

◆ Взрывозащищенный интегрированный тип с двухпроводной системой

Электрическая схема электропроводки 24 В постоянного тока взрывозащищенного интегрированного типа с двухпроводной системой

Схема подключения взрывозащищенного интегрированного типа с двухпроводной системой +

Соединение взрывозащищенного интегрированного типа с двухпроводной системой и амперметром:

Руководство по установке:
Это важно для пользователей, чтобы понять ниже Terminologys Перед установкой:

1: Диапазон измерения: Значение диапазона измерения очень важно для выбора типа метра. См. Диаграммы ниже:

2: излучающий угол и ложное Эхо:

Ультразвуковой волновой луч собран зондом. Излучение импульсного волнового луча как световой луч фонарика. Чем далее он находится от зонда, тем больше площадь диффузии.

Любые предметы в диапазоне излучаемого угла, такие как труба, опора, сварное соединение, армирующее ребро, смешивающий Пропеллер и висячий предмет, приведут к сильному ложному эхо, особенно предметы в пределах диапазона излучаемого угла, которые находятся рядом с зондом.

Например, ложное эхо, вызванное трубой на расстоянии 6 м от зонда, в 9 раз прочнее, чем вызванное той же трубой на расстоянии 18 м от зонда.

★Попытайтесь сделать ось датчика перпендикулярной средней поверхности и избежать любого другого предмета в диапазоне угла излучения, например, трубы и опоры.

Стандартная неправильная установка (только примеры):

Размеры интегрированного ультразвукового измеритель уровня воды/материала

Установка резьбы в нижней части:

★После установки зонда поверхность излучения зонда должна быть выставлена с защитной пластины или волновода, и она не должна быть в защитной пластине или волноводе.

Открытый контейнер установки:

Для открытого контейнера Опора должна быть использована для установки. Необходимо указать несущую способность опоры и сохранить некоторое расстояние между датчиком и стенкой контейнера. Если верхняя и нижняя части открытого контейнера или внутренней стенки ящика являются плоскими и не имеют подвешиваемых предметов и любых других предметов, расстояние между датчиком и стенкой контейнера показано следующим образом:

Установка на открытый контейнер-с верхней частью на опоре с одной стороны:

Поскольку открытый контейнер не имеет эффекта фокусировки, датчик может быть установлен вСередина контейнера.

Сливная скважина и обычная установка скважины:

Как правило, скважины и скважины узкие и скважины неровные, что затрудняет ультразвуковое измерение. Это можно решить, установив секцию соединительной трубы или весь измерительный кожух. Следует обратить внимание на то, что после установки датчика в соединительную трубу площадь слепых будет увеличена примерно на 50-100%. Таким образом, следует учитывать факторы для расширения слепых зон.

Таким образом, при использовании соединительной трубы, если исходный зонд глухая площадь составляет 0,50 м, он будет увеличен до 1,00 м после того, как зонд будет помещен в соединительную трубу.

● Для общей скважины (включая скважину источника воды и глубину скважины), как правило, диаметр небольшой и наилучший измерительный эффект может быть получен путем установки измерительного кожуха. Внутренняя стенка измерительного кожуха должна быть гладкой (может использоваться труба из ПВХ и ПЭ), а внутренний диаметр должен быть ≥ 150 мм (диапазон измерений в пределах 4 м). Для соединения труб длиной более 4 м необходимо связаться с изготовителем. Измерение может быть осуществлено до тех пор, пока измерительный кожух является чистым и свободным от прикрепленной среды и внутреннего соединения.

Измерительный кожух должен быть пропитан в среде все время, что может обеспечить точное измерение в пределах измерительного кожуха.

Установка дверного каркаса для измерения твердости:

Установка дверного каркаса может быть применена для открытого контейнера и ось соединительной трубы должна быть выровнена к отверстию контейнера или перпендикулярно средней поверхности.

Во время установки на Материал свай на открытом воздухе требуется несколько метров для измерения большого материала свай на открытом воздухе. Измерительные приборы могут быть закреплены на раме подъемника, а зонд датчика должен быть выровнен на среднюю поверхность.

Установка фланца измерения твердости:

Аналогично измерению жидкой среды, счетчик может быть установлен на фланце счетчика соединительной трубы контейнера. Твердая отражающая поверхность отличается от поверхности жидкости и не является плоскостью, которая должна учитываться при установке. Поверхность, излучающая зонд, должна быть перпендикулярна поверхности твердого тела, и зонд должен быть выставлен из соединительной трубы.

В большинстве случаев зонд внутри соединительной трубы приводит к пульсированию измеренных данных или "волновой потере".

Для решения проблемы может использоваться Универсальный фланец. В этом случае поверхность, излучающая зонд, может быть легко выровнена с отражающей поверхностью твердого тела, чтобы измеряться просто путем вращения фланца.

Возьмите Отдельный датчик, установленный на фланце контейнера, как пример:

Неисправностей и обработка

Если все проволоки нормальны в случае неисправности, после того, как ультразвуковой измеритель уровня заземлен, вы можете держать нажатие"▲", Затем нажмите" SET ", чтобы показать меню echo, сделайте фотографию меню echo и отправьте его нам через MMS или картинку. Таким образом, мы можем определить возможные электромагнитные помехи, ложное эхо, положение входа в слепую область, отсутствие приема эхо сигнала и другие неисправности.

Неисправностей

Причин

Обработка

Не работает измеритель уровня.

Блок питания не хорошо подключен.

Осмотр линии электропередач.

Измеритель уровня не отображает данные.

1. Источник питания не хорошо подключен.

2. Проводка между ЖК-дисплеем и материнской платой отваливается или разболтается.

3. ЖК-дисплей поврежден.

1. Проверка линии электропередачи.

2. Проверьте проводку и подключите ее снова.

3. Поддерживать его на заводе.

Измеритель уровня работает, но нет изменения значка трубы (▲) На ЖК-дисплее, что означает, что система находится в состоянии потери волн.

1. Измеренная площадь находится за пределами диапазона измерения измеритель уровня.

2.Измеряемая среда имеет сильные помехи, вибрацию или сильную пыль.

3.Есть сильные источники помех вокруг, такие как преобразователь частоты и двигатель.

4. Зонд не выравнивается по измеренной поверхности.

5. В измеряемом помещении есть избыточные предметы, такие как опорный стержень и отверстие подачи.

6. Уровень жидкости находится в глухом месте.

7. Измеренная среда-это мягкий порошок или есть пена на жидкой поверхности.

1. Замените измеритель уровня на измеритель уровня с большим диапазоном измерения.

2.Измеритель автоматически восстановит нормальное измерение после того, как измеренная среда восстановится.

3. Проверьте окружающую среду и осуществите хорошее электромагнитное экранирование. Не делитесь одним источником питания с преобразователем частоты и мотором, и сделайте его заземленным надежно.

4.Переустановите зонд и сделайте его перпендикулярным жидкой поверхности.

5.Выберите подходящее положение для установки и предотвращения помех.

6.Поднимите положение установки зонда.

7. Проверьте, является ли средство порошком. Если да, проконсультируйтесь с производителем.

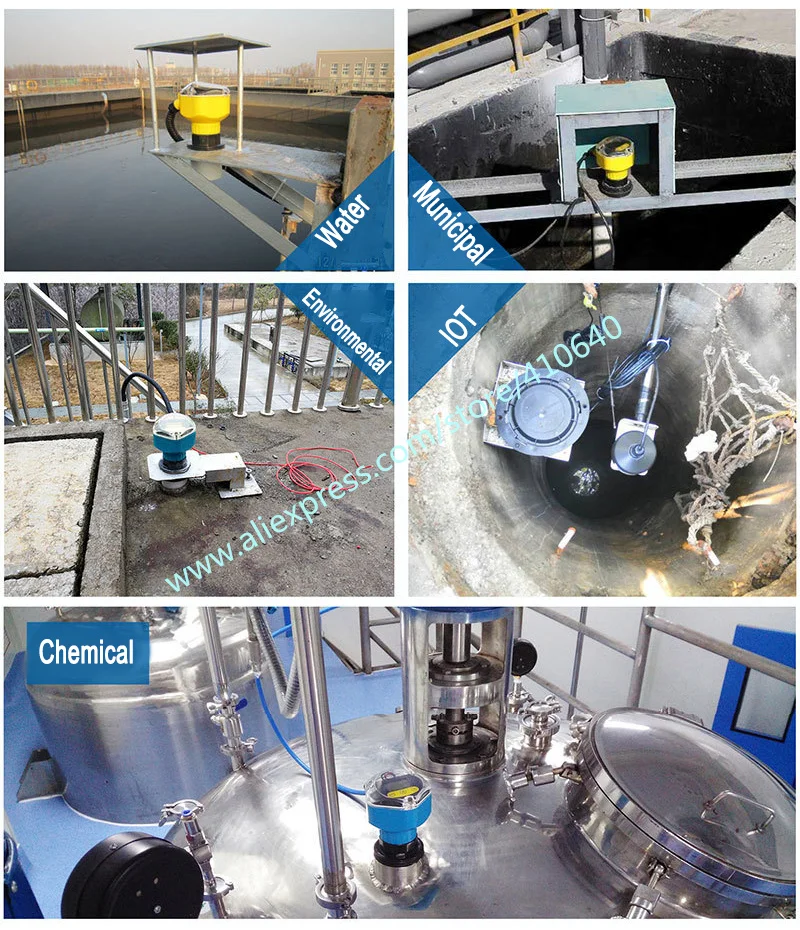

Примеры применения

Измерение уровня жидкости и уровня материала является распространенной проблемой в промышленности. Ультразвуковая технология измерения положения имеет много преимуществ. Он может не только измерять положение в фиксированной точке и непрерывно, но и предоставлять сигналы, необходимые для телеметрии или дистанционного управления. По сравнению с технологией радиоактивного позиционирования, ультразвуковая технология не требует защиты. По сравнению с лазерной технологией, она имеет преимущества простой и экономичной. В то же время ультразвуковая технология, как правило, не требует подвижных частей, поэтому она относительно удобна в установке и обслуживании. Ультразвуковой измеритель уровня может быть широко использован в Нефть, горнодобывающая промышленность, электростанция, химическая установка, водоочистная установка, очистная станция сточных вод, сельскохозяйственная вода, мониторинг защиты окружающей среды, пищевая промышленность (пивоварение, производство напитков, добавки, пищевое масло, молочные продукты), контроль наводнений, гидрологический мониторинг, открытый канал, пространственное позиционирование и многие другие отрасли промышленности.

Мы являемся оригинальной фабрикой, если вышеуказанные параметры не могут удовлетворить ваши особые потребности, свяжитесь в любое время, наша команда техников предоставит вам предложение в течение 24 часов.

Руководство по заказу

1. Измерительные средства?

2. Температура и давление?

3. Ваш измерительный материал коррозийный?

4. Нужна защита от коррозии?

5. Диапазон измерений?

6. Рабочая среда/состояние?

7. Рабочее напряжение: 24VDC является стандартным; 220VAC опционально; 12VDC/9VDC может быть настроен

8. Выход сигнала: 4 ~ 20 мА или RS485 или с GPRS?

9: способ подключения?

Почему вы должны покупать у нас?:

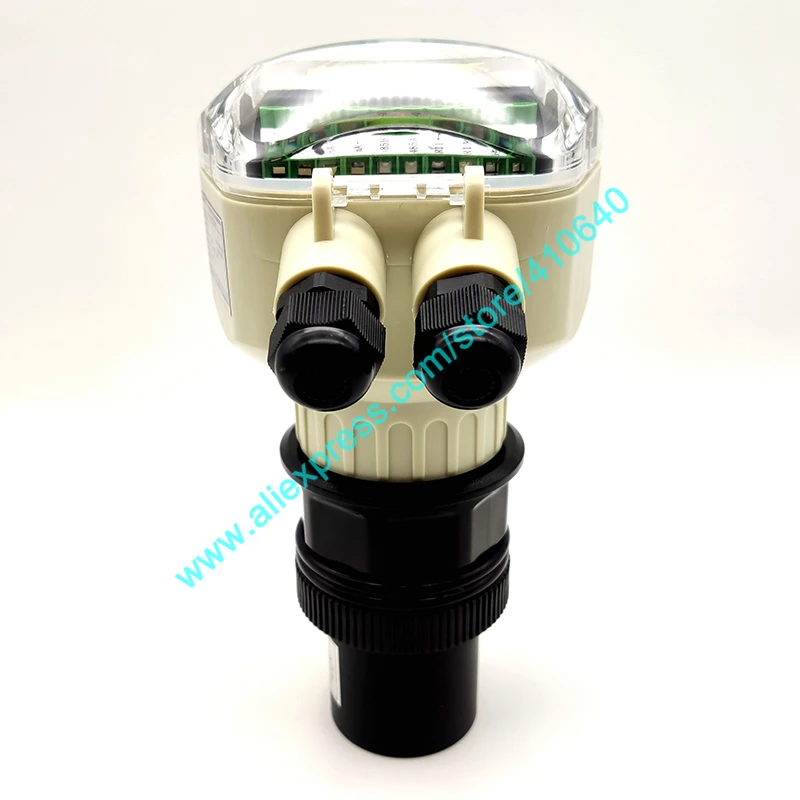

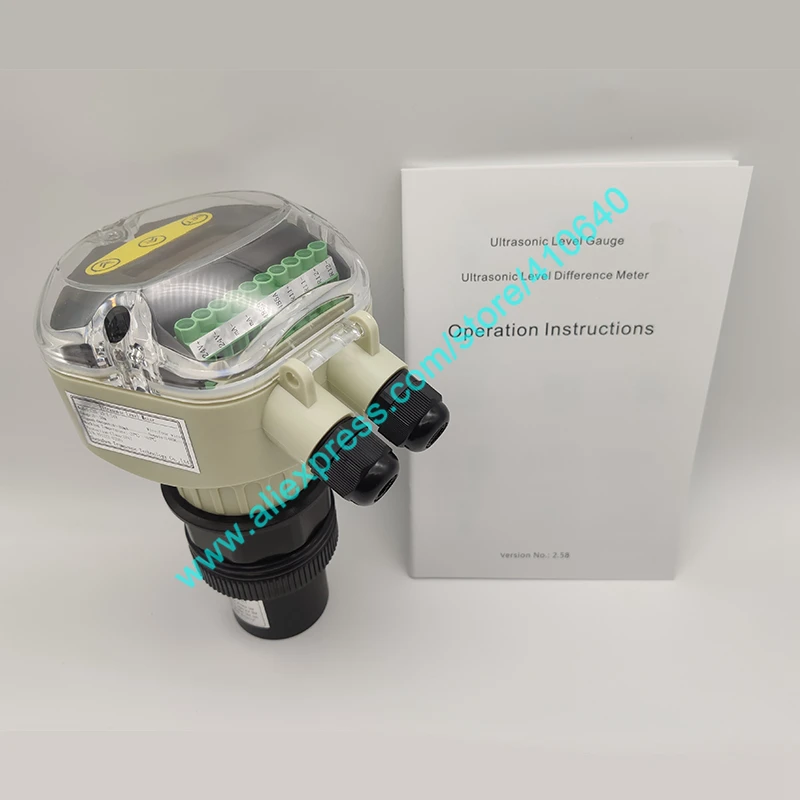

Фотографии, как показано ниже:
