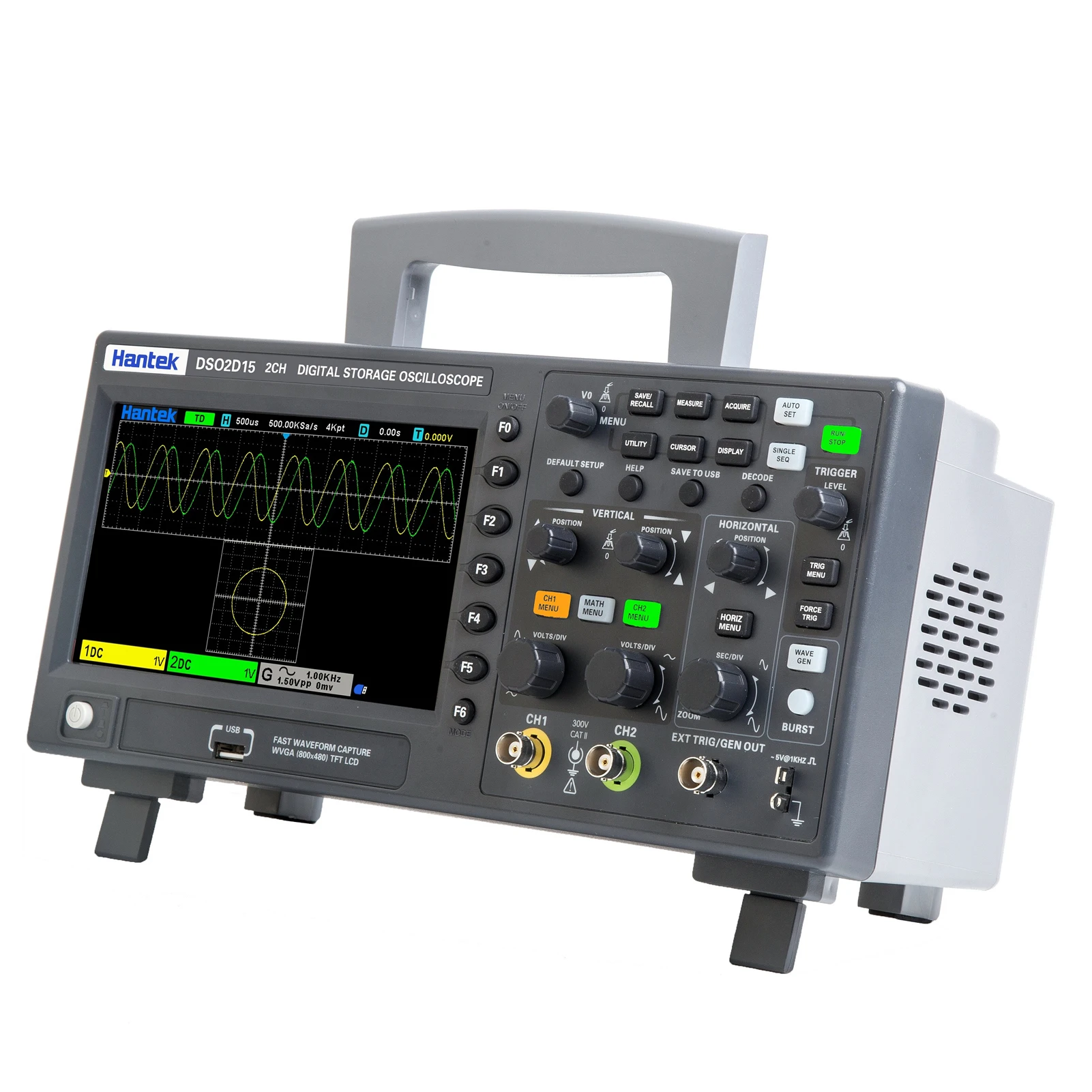

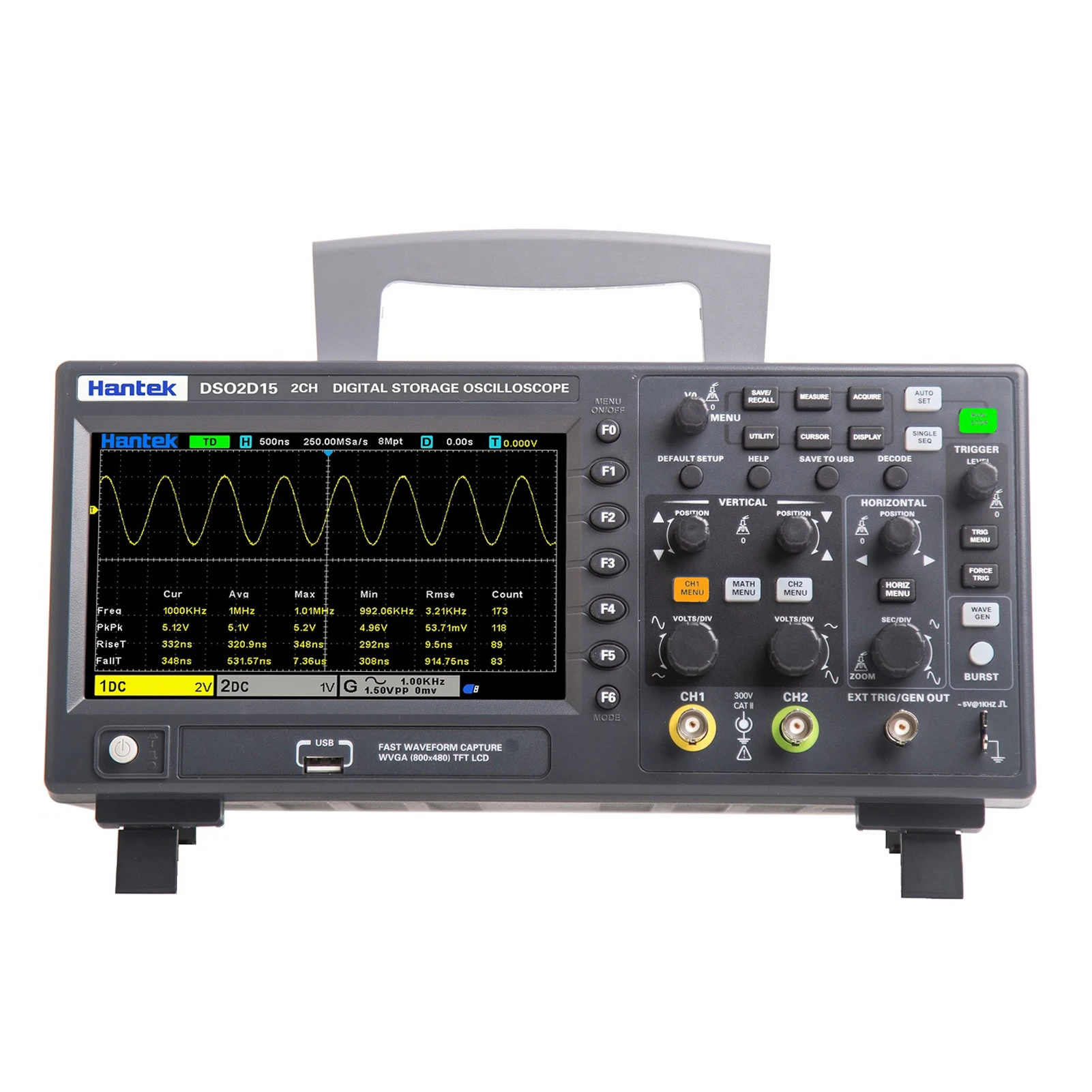

DSO2D15 7 дюймов TFT ЖК-дисплей экраном осциллографа-это отличное качество и низкая цена, с характеристиками 150 МГц Пропускная способность и 1GSa/s частота дискретизации, встроенный 25 МГц генератор сигналов, поддерживает любой тип выхода wa-ve, с 14 типами триггерного режима, есть пять видов серийного протокола запуска и декодирования, 32 вида автоматических измерений, с функцией статического анализа результатов тестирования, с большим количеством инструкций SCPI дистанционного управления. Он широко используется в области связи, аэрокосмической, национальной обороны, встроенных систем, компьютеров, исследований и образования, а также во многих других отраслях промышленности и областях. Приходите и попробуйте.

Особенности:
Имеет 2 канала и каждый канал с независимым контролем ручки.
Полоса пропускания ana-log 150 МГц и частота дискретизации 1GSa/s.
Он имеет 7 дюймов TFT ЖК-дисплей экран, 800*480 пикселей, 16 миллионов так как на различных мониторах (24bit истинные цвета).
Встроенный генератор сигналов 25 МГц, поддержка произвольного выхода wa-ve burst, поддержка модуляции wa-veform output.
Он может сэкономить настройки, wa-veforms, wa-veforms, КСВ, фотографии и другие данные форматы с 5-разрядный цифровой вольтметр и 6-значный цифровой аппаратные средства счетчик частоты функции.
Поддержка 32 видов автоматических функций измерения и статистики, статистики в реальном времени минимум, максимум, стандартное отклонение и другая статистическая информация.
Он имеет два набора функций цифрового вольтметра, поддерживает пороговое тестирование и может осуществлять бесплатное измерение на экране.
С многочисленными командами дистанционного управления SCPI, он может обеспечить множество типов периферийных интерфейсов, таких как USB хост/устройство.
Он может сохранить 10 наборов справочных wa-veforms, CSV wa-veforms, настроек и функции USB one-key скриншот.
Запуск последовательной шины и функция декодирования, обеспечивая функцию мониторинга протокола.
Глубина хранения 8 м уменьшает искажения формы wa-veform и восстанавливает Реальные формы wa-veforms.
Режим XY поддерживает двойной дисплей.

Характеристики:
Материал: АБС-пластик
Цвет: черный
Ширина ремешка: 150 МГц
Количество каналов: 2 канала
Встроенный источник сигнала: 1 канал
Диапазон дискретизации: 1GSa/s (сигнальный канал), 500MSa/s (двухканальный)
Pe-ak-to-pe-ak значение: отображает высокочастотные и случайные заусенцы
Среднее значение: среднее время ва-ва: 4, 8, 16, 32, 64, 128
Высокая точность: 12 бит
Входное соединение: DC, AC, GND
Входное сопротивление: 1MΩ ± 2% ‖ 20pF ± 3pF
Настройка коэффициента затухания зонда: 1X, 10X, 100X, 1000X
Уровень напряжения: 300 В CA-T II
Максимальное входное напряжение: 300VRMS (10X)
Интерполяция: (sin x)/x
Максимальная длина записи: 8 м (сигнальный канал), 4 м (двухканальный)
Горизонтальный диапазон масштаба: 2ns/div ~ 100s/div 1, 2, 5 шаг
Режим временной базы: Y-T, X-Y, рулон
Null Смещение: ± 0,5 div×minimum базу положение
Частота дискретизации и точность задержки: ± 25ppm
Время подъема на BNC (Типичный): 2.3ns
Вертикальное разрешение: 8 бит (каждый канал отбирается одновременно)
Вертикальная чувствительность: 2 мВ/див до 10 В/Див
Характеристики басов: ≤ 10 Гц (при BNC)
Точность вертикального усиления: (в режиме "выборки" или "среднего" отбора проб)
Точность от 10 В/решетки до 10 мВ/решетки ± 3%
Точность от 5 мВ/решетки до 2 мВ/решетки ± 4%
Работающая на постоянном токе от миграции Точность: ± 0,1 div ± 2 мВ ± 1% отклоняющимся
Тип триггера: e-dge, pulse, video, snot, timeout, window, code type, interval, runt, UART, LIN, CAN, SPI, IIC.
Режим запуска: одиночный, нормальный, автоматический
Диапазон рельефа: 8ns ~ 10s
Такелаж E-dge:
Наклон: подъем e-dge, падение e-dge, подъем e-dge или падение e-dge
Источник информации: CH1, CH2, EXT
Импульсный триггер:
Полярность: Положительная полярность, отрицательная полярность
Когда: <, >, !=, =
Источник информации: CH1 ~ CH2
Диапазон ширины импульса: 8ns ~ 10s
Точность: 8 нс
Такелаж окна:
Источник информации: CH1 ~ CH2
Тип кода:
Тип кода: 0: низкий уровень электричества, 1: высокий уровень, X: игнорирование,: подъем,: падение,: подъем или падение
Источник информации: CH1 ~ CH2
Интервальная съемка:
Наклон: подъем, вниз
Когда: <, >, !=, =
Источник информации: CH1 ~ CH2
Время: 8ns ~ 10s
Точность: 8 нс
Такелаж:
Полярность: Положительная полярность, отрицательная полярность
Когда: <, >, !=, =
Источник информации: CH1 ~ CH2
Время: 8ns ~ 10s
Точность: 8 нс
UART trigging:
Когда: открыть, остановить, данные, паритет, получить ошибку
Источник информации (RX/TX): CH1 ~ CH2
Формат данных: шестигранный (шестигранный)
Длина данных: 1 байт
Ширина данных: 5 бит, 6 бит, 7 бит, 8 бит
Четная проверка: нет, нечетная, даже
Свободный уровень: высокий, низкий
Скорость передачи данных (дополнительно): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (на заказ): 300 бит/с ~ 334000бит/с
LIN trigging:
Когда: интервальное поле, поле синхронизации, поле ID, ошибка синхронизации, идентификатор, идентификатор и данные
Источник информации: CH1 ~ CH2
Формат данных: шестигранный (шестигранный)
Скорость передачи данных (дополнительно): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (на заказ): 300 бит/с ~ 334000бит/с
Можно снимать:
Когда: бит Sta-rt, идентификатор удаленной рамы, идентификатор кадра данных, идентификатор кадра, данные удаленного кадра, данные кадра данных, рамка ошибки, все ошибки, ошибка ответа, рамка перегрузки
Источник информации: CH1 ~ CH2
Формат данных: шестигранный (шестигранный)
Скорость передачи данных (опционально): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи данных (на заказ): 5 кбит/с ~ 1 Мбит/с
Крепление SPI:
Источник информации: CH1 ~ CH2
Формат данных: шестигранный (шестигранный)
Ширина данных: 4, 8, 16, 24, 32
IIC триггер:
Источник информации (SDA/SCL): CH1 ~ CH2
Формат данных: шестигранный (шестигранный)
Индекс данных: 0 ~ 7
Когда: Sta-rt бит, стоп бит, нет ответа, адрес, данные, перезагрузка
Курсор:
△В: разница в напряжении между курсорами
△T: разница во времени между курсорами
Автоматический измерительный прибор: частота, цикл, среднее, pea-k - pea-k и RMS, минимальное, максимальное, время подъема, время падения и ширина импульса положительного и отрицательного импульса, нижняя часть значения, значение to-p, медиана, амплитуда, перегрев, Подъем и падение e-dge вдоль разницы в фазе и разности фаз пирсинга, коэффициент нагрузки положительного и отрицательного пульса, корень означает квадратный Средний цикл, цикл, падение перегрева, подъем вдоль пирсинга, ширина, FRF, fr, LRR, LRF, LFR, LFF
DVM:
Источник данных: CH1, CH2
Тип измерения: эффективное значение прямого тока, эффективное значение переменного тока, постоянный ток
Частота индикатор: металлических 6-bit Частотомер
Источник сигнала:
Количество каналов: 1 канал
Частота дискретизации: 200MSa/s
Вертикальное разрешение: 12 бит
Максимальная частота: 25 МГц
Стандартные формы wa-veforms: sine, square wa-ve, pulse, trian-gle wa-ve, sampling wa-ve, exponential wa-ve, шум
Произвольная форма: Arb1, Arb2, Arb3, Arb4
Синус Частотный диапазон: 0,1 Гц ~ 25 МГц
Квадратный wa-ве/импульсный Частотный диапазон: 0,1 Гц ~ 10 МГц
Трапециевидного фасона-gle wa-ve Частотный диапазон: 0,1 Гц ~ 1 МГц
Отбора проб wa-ve Частотный диапазон: 0,1 Гц ~ 1 МГц
Показательные wa-ve Частотный диапазон: 0,1 Гц ~ 5 МГц
Шум:
Произвольных wa-veform 1 Частотный диапазон: 0,1 Гц до 10 МГц
Произвольных wa-veform 2 Частотный диапазон: 0,1 Гц до 10 МГц
Произвольных wa-veform 3 Частотный диапазон: 0,1 Гц до 10 МГц
Произвольных wa-ve 4 Частотный диапазон: 0,1 Гц до 10 МГц
Длина ва-ва: 8 КСА
Точность частоты: 100 ppm (менее 10 кГц) 50 ppm (больше 10 кГц)
Разрешение: 0,1 Гц или 4 биты, в зависимости от того, что больше
Амплитудный Выходной диапазон: 10 мВ ~ 7 vp-p (высокое сопротивление), 5 мВ ~ 3,5 ВП-П (50 Ом)
Смещение DC Диапазон: ± 3,5 V, высокое сопротивление, ± 1,75 V, 50 Ом
Разрешение: 100 мкВ или 3 Бит, в зависимости от того, что больше
Точность: 2% (1 кГц)
Выходное сопротивление: 50 Ω
Общие технические характеристики
Дисплей Тип: 7 дюймов TFT ЖК-дисплей
Разрешение дисплея: 800 (по Горизонтали) * 480 (по вертикали) пикселей
Цвет дисплея: 16 миллионов цветов (24 бит истинного цвета)
Время свечения: минимум, 1s, 5s, 10s, 30S, неограниченный
Тип дисплея: точка, вектор
Яркость дисплея: регулируемая
Тип сетки: опционально
Яркость: регулируемая
Частота: 1 кГц
Мощность sup-ply напряжение:
100-120VACRMS(± 10%), 45 Гц до 440 Гц, CA-T Ⅱ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CA-T Ⅱ
Потребляемая мощность: менее 30 Вт
Рабочая температура: 0 ~ 50 °C (32 ~ 122 °F)
Температура хранения: -40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность: ≤ + 104 ℉(≤ + 40 °C): ≤ 90% (Относительная влажность)
106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% (относительная влажность)
Размер изделия: 318*150*140 мм/12,5*5,9 * 5.5in
Вес изделия: 2900 г/6,4 фунта
Размер посылка: 360*210*200 мм/14,2*8,3*7,9 дюймов
Посылка Вес: 2900 г/6.4lb

Упаковочный лист: (опционально)
1 * хост осциллографа
2 * Крокодил Линия
1 * кабель для передачи данных
1 * штекер
1 * соответствующий зонд
1 * набор аксессуаров
1 * Руководство пользователя
