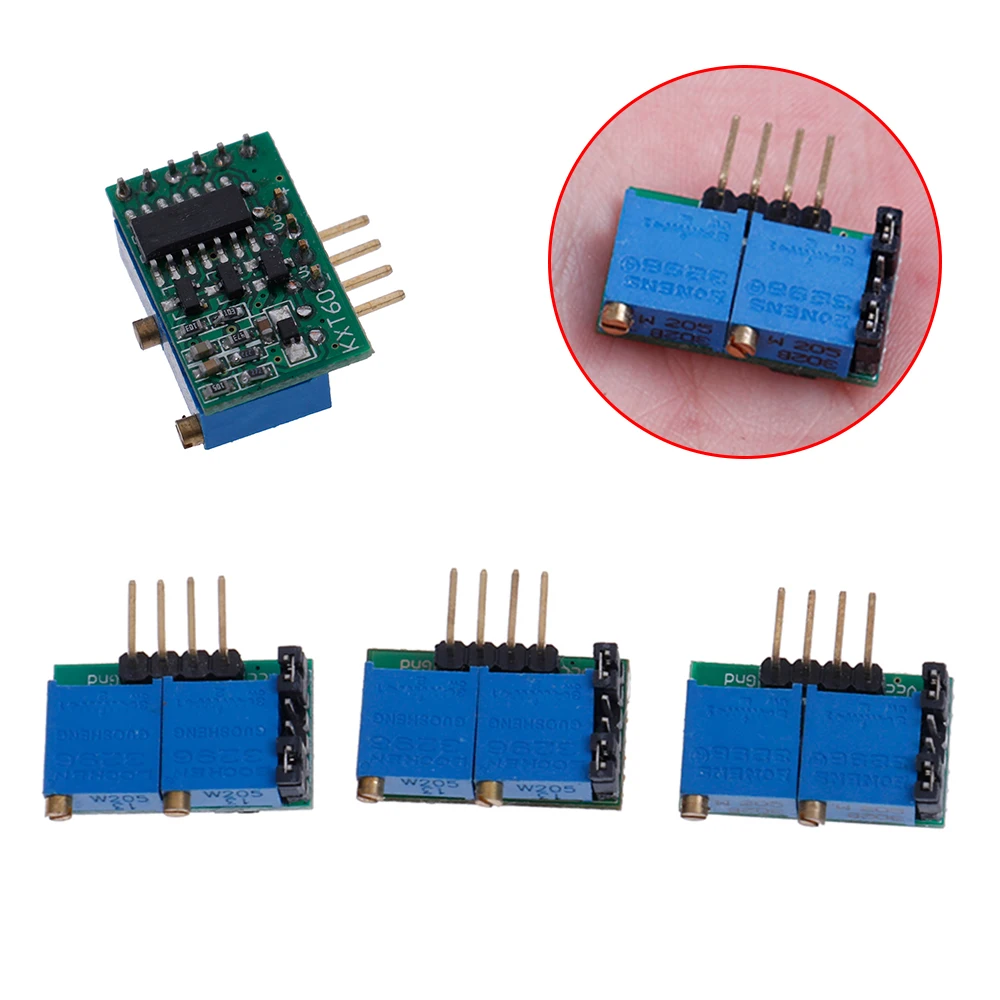

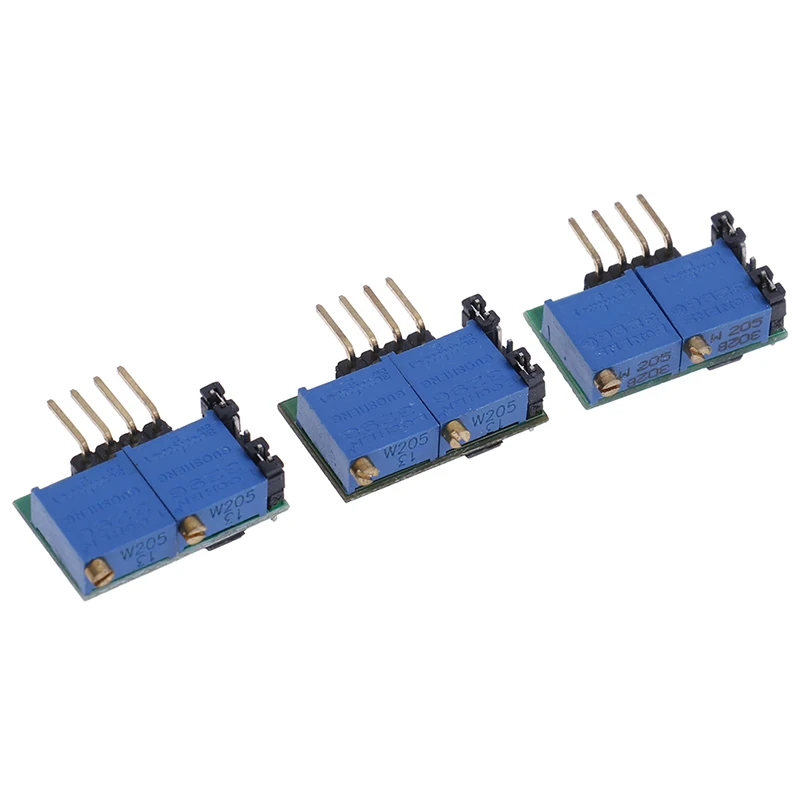

Таймер задержки 3 в-27 В постоянного тока модуль переключателя времени цикла

Таймер задержки 3 в-27 В постоянного тока модуль переключателя времени цикла

Тип A: (0,2 во-вторых ~ 45 секунд) или x256 = (40 секунд ~ 200 минут); Тип B: ( 1 секунда-9 (США); Минутах) или x256 = (256 секунд ~ 38 часов); Тип C: ( 22 секунды ~ 110 минут) или x256 = (93 минуты ~ 469 часов);
Параметры модуля:
Входное напряжение: 3 ~ 27 В постоянного тока;
Ток привода: 1500ма;
Максимальный ток покоя: 3 в -- 0,22 мА, 5 В -- 0,45 мА, 12 В -- 1,6 мА, 24 В -- 4,4 мА; Чем дольше время истекает, тем меньше ток покоя.
Выход высокий и открыть два состояния, выход высокий ток привода 1500ма.
PCB Размеры: 13,5*21 мм
Он может быть отрегулировано между время задержки 0,2 во-вторых ~ 45 секунд (1)ï¼ & OElig; Или 40 секунд ~ 200 минут (Диапазон 2) для типа a
(Для типа B, 1 секунда ~ 9 минут или x256 = 256 секунд ~ 38 часов)
(Для типа C, 22 секунды ~ 110 минут или x256 = 93 минуты ~ 469 часов)

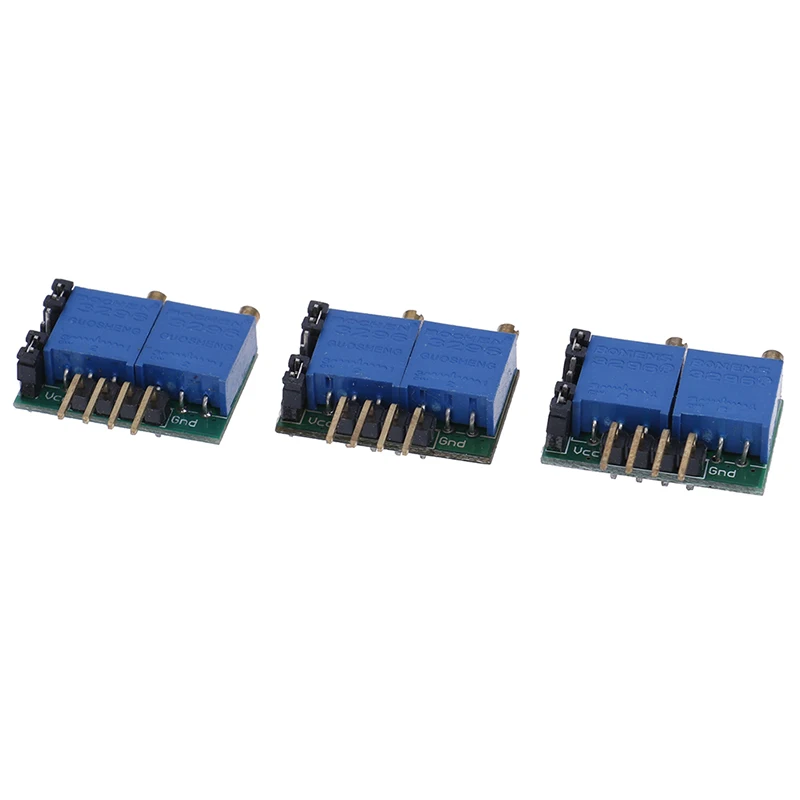

Определения контактов:
Vcc: вход питания (+),
Vo: выход,
Vi: переустановка (подключение питания + для сброса) (сброс на высоком уровне. После сброса, пользователь может установить выходной уровень на Vo),
Gnd: отрицательный (-) источник питания,
Посылка включает в себя: 1 модуль
