Предисловие: Спасибо за внимание. Это изделие представляет собой полуфабрикат печатной платы. Вам нужно обладать определенными электрическими знаниями и практическими навыками. Вам также нужно подготовить некоторые необходимые инструменты, такие как плоскогубцы, отвертки, паяльники и т. Д.

Тип А

Описание:
Портативный, стабильный и прочный.
Может использоваться для сварки аккумулятора 18650/26650/32650, портативный, стабильный и надежный.
Согласно различным конфигурациям толщина может составлять около 0,1-0,15 мм.

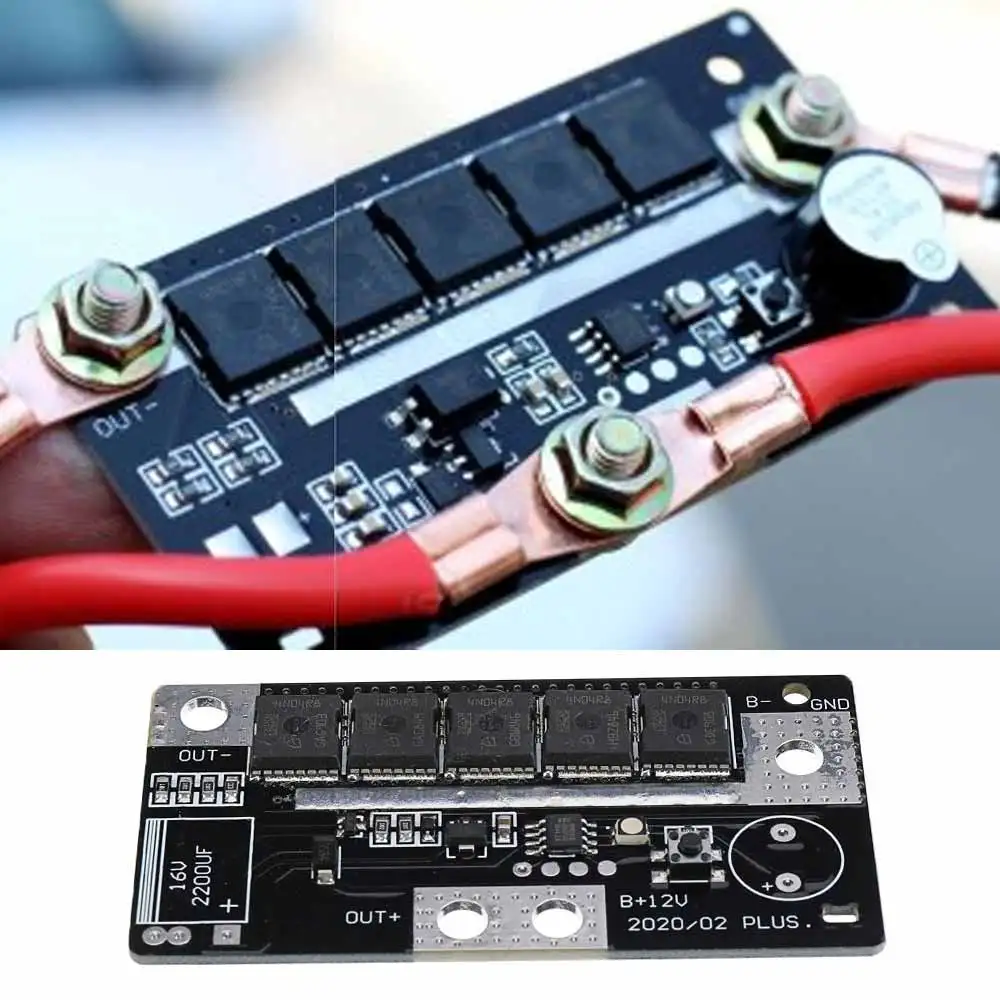

Эта монтажная плата точечной сварки используется для сварочных литиевых батарей, таких как 18650/26650/32650.
Эта схема с аккумулятором 12 В станет устройством для точечной сварки энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи.

Характеристики:
Наименование товара: точечная Сварка
Цвет: черный
Количество: 1 комплект
Напряжение питания: 11,5 в-14,8 в
Рабочий ток: 100-200A (лучший ток: 150A разряд менее 100A, не будет работать).

Батарея с большим током разряда напрямую влияет на эффект сварки. Рекомендуются следующие батарейки:
Свинцово-кислотные аккумуляторы с хорошей производительностью и низким внутренним сопротивлением (внутреннее сопротивление менее 10 миллиом, ток разряда больше 100А), например, новый автомобильный стартовый аккумулятор!
4000mAh 35C-8000mAh 30C 3S модель литиевый аккумулятор.
Аккумулятор емкостью 30-35Ah модели 18650.

Примечание:
-Пользователи должны обеспечить собственный источник питания аккумулятора 12 В, сварочный ток около 100 А ~ 200 А, для обычных 0,1 мм ~ 0,15 мм Никелирование лист сварки легко. Пожалуйста, убедитесь, что ваш аккумулятор может иметь ток более 100 А, иначе он не сможет паять!
-Возможны незначительные погрешности в размере для измерения вручную.
-Отклонение цветов может отличаться из-за разных настроек мониторов, пожалуйста, отнеситесь с пониманием.

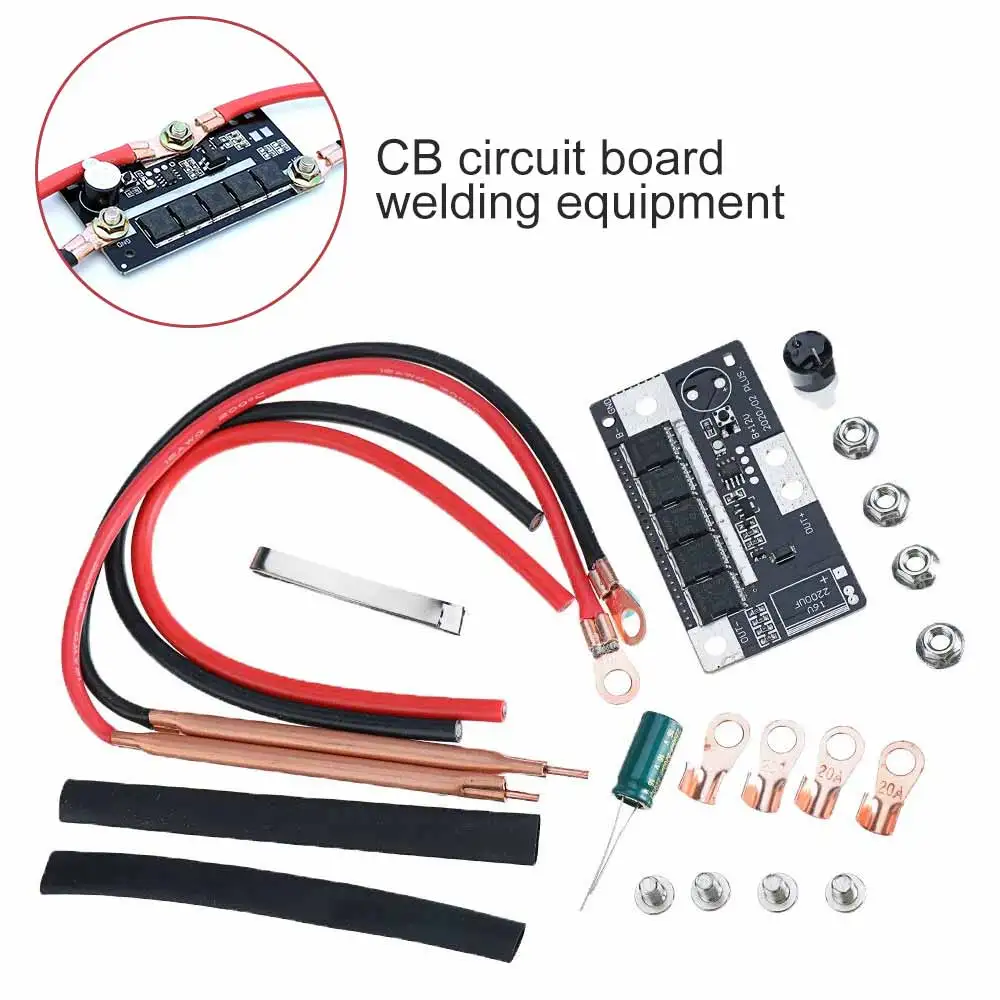

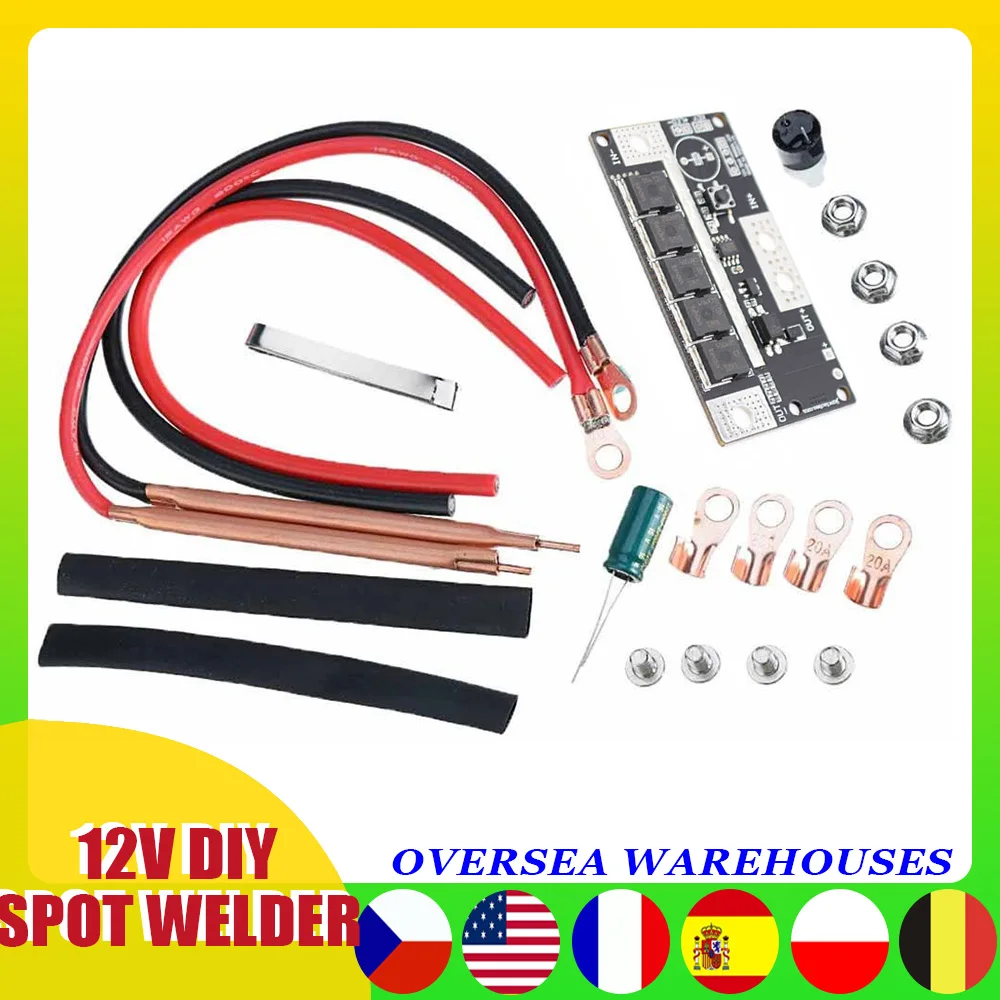

Посылка:
1 печатная плата
4 х бронзовых носика.
4 x винта.
1 зуммер.
1 х 1 метр никелевых листов.
1 x конденсатор.
2 х сварочных ручки.
2 x входных провода.
Термоусадочные трубки-2 шт.

Тип B

Пользователям необходимо взять с собой собственную батарею 12 В для питания, сварочный ток составляет около 90 а ~ 150 А, и это легко сварить общий 0,1 мм ~ 0,15 мм никелированный лист. После нескольких поколений обновлений продукта теперь он обновляется для автоматического запуска сварки и отпускания пальца кнопки.
Напряжение системы: 12V-14,6 V (ниже 12V будет остановить)
Рабочий ток: 90-150 А (ниже 90 А, сварка не будет работать, выше 200 А, это повредит плату, обратите внимание, что это относится к току короткого замыкания, а не к емкости батареи. Емкость аккумулятора: Ач)

Рекомендации по батарее:
Пусковой свинцово-кислотный аккумулятор 36-45ач с хорошей производительностью и небольшим внутренним сопротивлением (вы должны уметь запускать автомобиль, но не более 45ач.
Если батарея слишком большая, плата сгорит, если она слишком маленькая, она не подойдет. Если это мотоцикл, если производительность аккумулятора не хорошая, вы можете подключить 2 аккумулятора параллельно для увеличения тока) 3,5-5, 5 Ач 3S модель самолета литиевый аккумулятор более 45C, высокоскоростной литиевый аккумулятор и т. д.
Аккумуляторный блок, который может запустить автомобиль, может в основном удовлетворить потребности в электропитании этой схемы
Функция переключения: нажмите на переключатель в течение 1,5 секунд для переключения (синий свет: низкая мощность, зеленый светильник: средняя мощность светильник: высокая мощность)

Упаковка включает:
1x печатная плата
Никелевый лист 1x0,1*6 мм
1 метр 2x провода
2x паяльные ручки
3 комплекта винтов
4x медные ушки

Тип C

Спецификация:
Может быть сваркой 18650/26650/32650 lipo аккумулятор, он портативный, стабильный и надежный
Напряжение системы: 6 В-24 В (рекомендуется от 7,4 до 14,2 В)
Рабочий ток: 90-150A лучший (150A)

Рекомендуемая Батарея:
Свинцово-кислотная батарея 20-45 ач с хорошей производительностью и небольшим внутренним сопротивлением
Литиевый аккумулятор aeromodel 3,5-5.5ah 45C 3S
Аккумулятор емкостью 30-35 Ач 18650
Эта схема с аккумулятором 12 В станет устройством для точечной сварки энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. В зависимости от конфигурации толщина может составлять около 0,1-0,15 мм

Примечание:
Если батарея довольно хорошая и внутреннее сопротивление очень низкое, и тогда может быть большая перегрузка тока.
Если вы не уверены в своем аккумуляторе, лучше удлинить провод примерно на 1 метр с проводом площадью 2,5 м² или 4 м², то это снизит риск сгорания силовой трубки.

Посылка:
1 шт. x Основная плата
1 шт. x зуммер
2 шт. x входной провод
2 шт. x Выходная линия с ручка сварщика
3 комплекта x винт
1 шт. 0,1*6 мм 1 м
