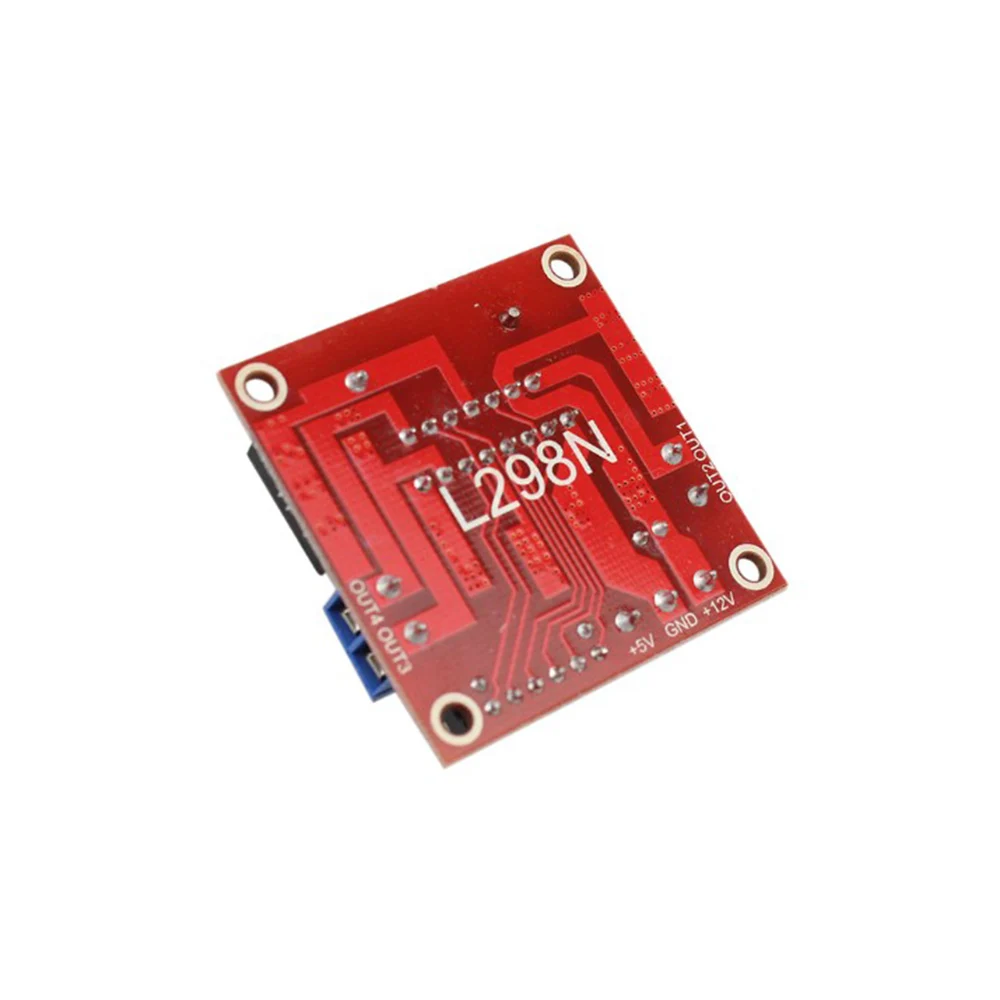

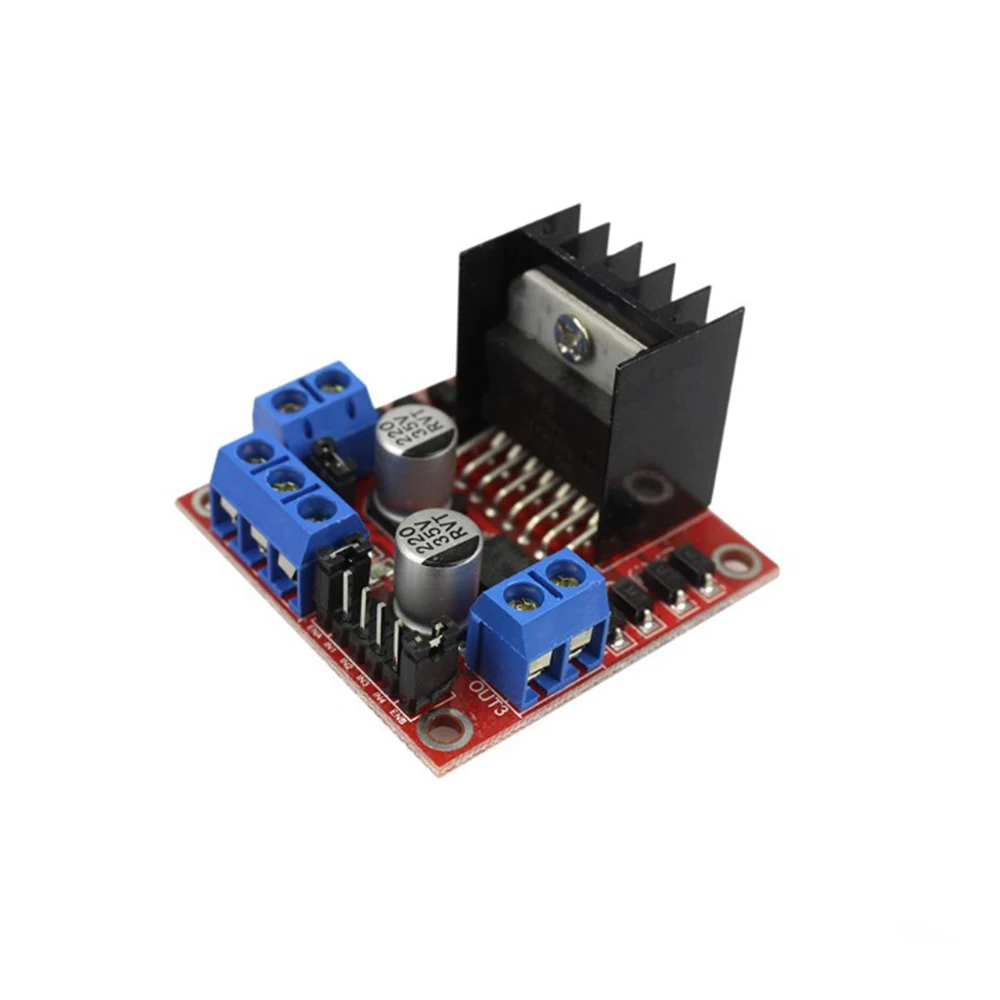

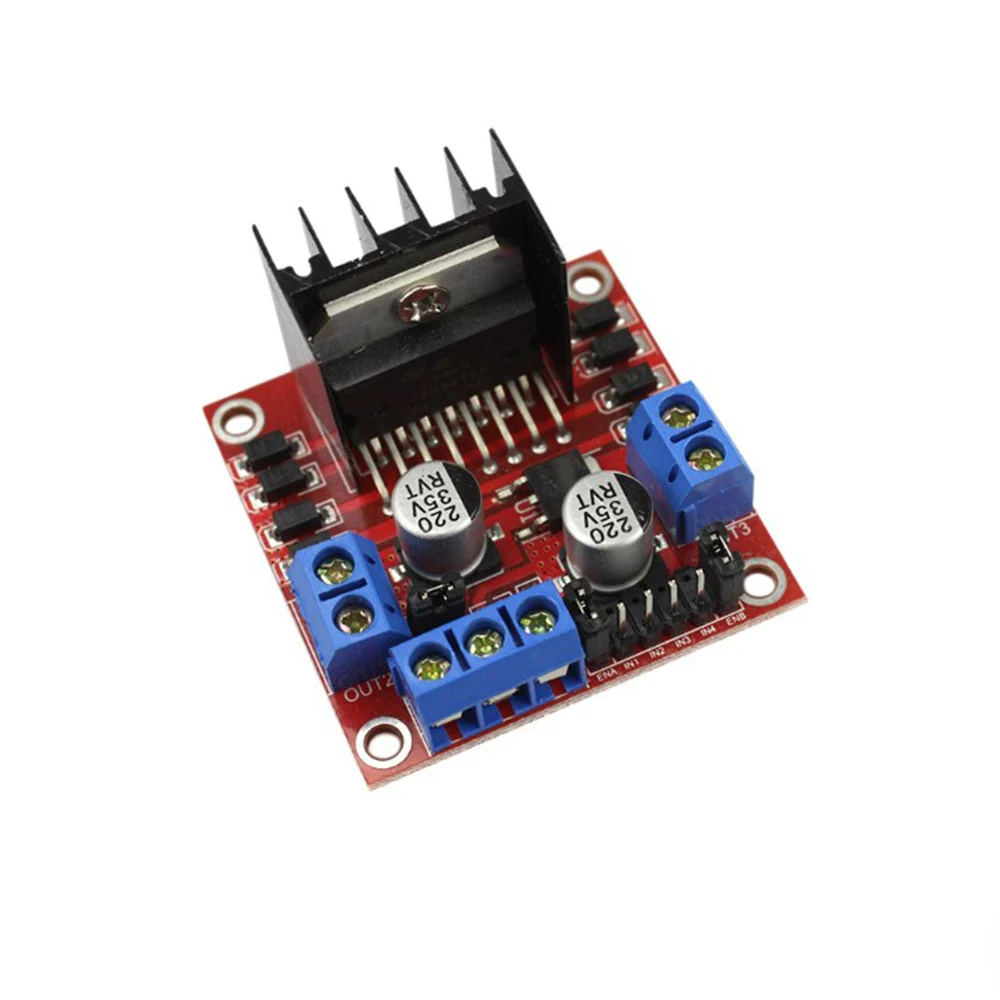

L298N Модуль платы драйвера двигателя шаговый двигатель умный автомобиль робот

L298N Модуль платы драйвера двигателя шаговый двигатель умный автомобиль робот

L298N Модуль платы драйвера двигателя шаговый двигатель умный автомобиль робот макет

Особенности:

Хорошее качество: L298N в качестве основного чипа, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех

Применение: чтобы избежать повреждения чипа стабилизации напряжения, используйте внешний логический блок 5 В при использовании напряжения более 12 В

Хорошая производительность: Используйте конденсаторы фильтра большой емкости и диод с функцией защиты от волн, повышая надежность

Спецификация:

Логическое напряжение: 5 В

Привод напряжение: 5v-35V

Логический ток: 0mA-36mA

Ток вождения: 2А (макс. одиночный мост)

Температура хранения: от-20 ℃ до + 135 ℃

Максимальная мощность: 25 Вт

Размер: 43*43*27 мм

Цвет: разноцветный

Материал: электронные компоненты

Теплые советы:

Когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 В

Источник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования.

Когда напряжение вождения выше 12 В, оно меньше или равно 24 В

(Руководство по чипу предлагает поддержку 35 в, но согласно книге

Когда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется.

Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В

5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока.
