SIAECOSYS QS 12*5 0 дюймов 5000 Вт V4 двойной/одновальный Вал Съемный в ступице колеса

SIAECOSYS QS 12*5 0 дюймов 5000 Вт V4 двойной/одновальный Вал Съемный в ступице колеса

Для QS 12x5,0 дюймов 5000 Вт моторов, он может быть использован для электрического скутера, который может быть 72 в 100 км/ч.

Е. Г. Электрический скутер

Вес, около 120 кг + 80 кг

Скорость: пик 100 км/ч

Наклон скалолазания: 15 градусов @ 200 кг

Шина: 165/55-12

Аккумулятор: 72V42Ah

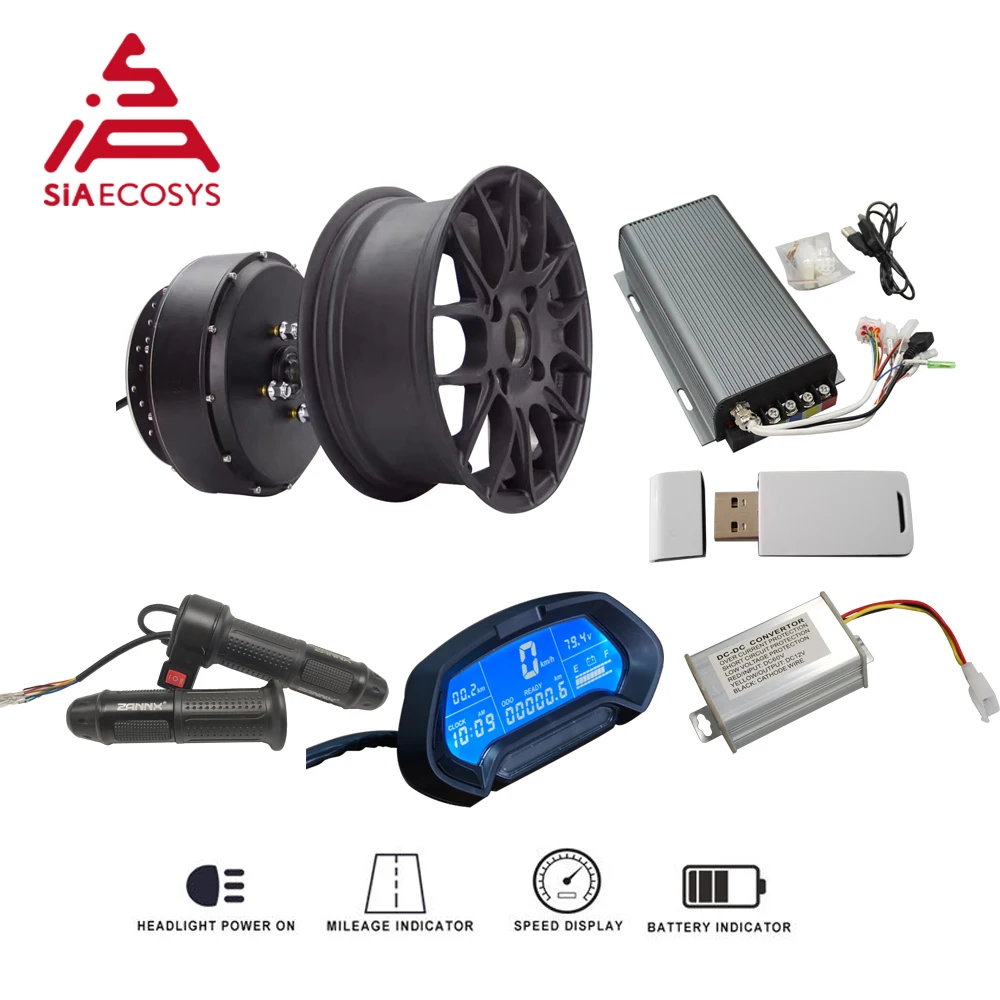

Один комплект включает комплекты ниже:

1. 1 шт. X QSMOTOR 12X5.0inch 5000 Вт V4 электродвигатель для ступицы колеса, дополнительный двойной вал/одиночный вал.

2. 1 шт. контроллер qsvmc72200 с адаптером Bluetooth

3. 1 шт. X CT-22 спидометр

4. 1 шт. X дроссельная заслонка с 3 скоростным скользящим переключателем

5. 1 шт. X DC-DC конвертер

Ключевые особенности

1). Простота изготовления электрического скутера. Коробка передач, вал передачи, сцепление нет необходимости. Которые экономят место.

2). Он может быть установлен в задней части, чтобы сэкономить больше места для батареи.

3). Поддержка регенеративного торможения

4). Высокая эффективность: 85 ~ 92%

1. Общие характеристики

1. QS 12x5,0 дюймов 5kW V4 Detechable для центрального движения колеса по супер скидке

Тип двигателя: внешний ротор BLDC, мотор-концентратор с датчиком Холла

Бренд: QS Motor, QSMOTOR

Конструкция двигателя:Двойной или одиночный axlewith 12 дюймов мопед обода detechable, опционально

Обод Размеры: 12x5,0 дюймов в комплекте с элегантным черным акварельным шин: 160/55-12 и т. д. (без шины)

Высота магнита: 45 мм, 16 пар полюсов

Статор: алюминиевый сердечник

Номинальная мощность: 5000 Вт

Скорость:72V100KPH, 72V 1185 об/мин по умолчанию

Диапазон рабочего напряжения: 48-96 в, будет 72 в по умолчанию.

Максимальный крутящий момент около 261.0N.m

Термический зонд: KTY83-122 (по умолчанию, опционально)

Максимальная эффективность около 88%

Тип тормоза: дизайн дискового тормоза (по умолчанию), PCD3 * 80mm-M8, CB 58 мм, по умолчанию нет дискового тормоза.

Два зала с водонепроницаемыми разъемами (один для запасных, чехол для повреждений)

16 мм ² фазовый провод

Класс водонепроницаемости: IP54

Цвет: черный (по умолчанию)

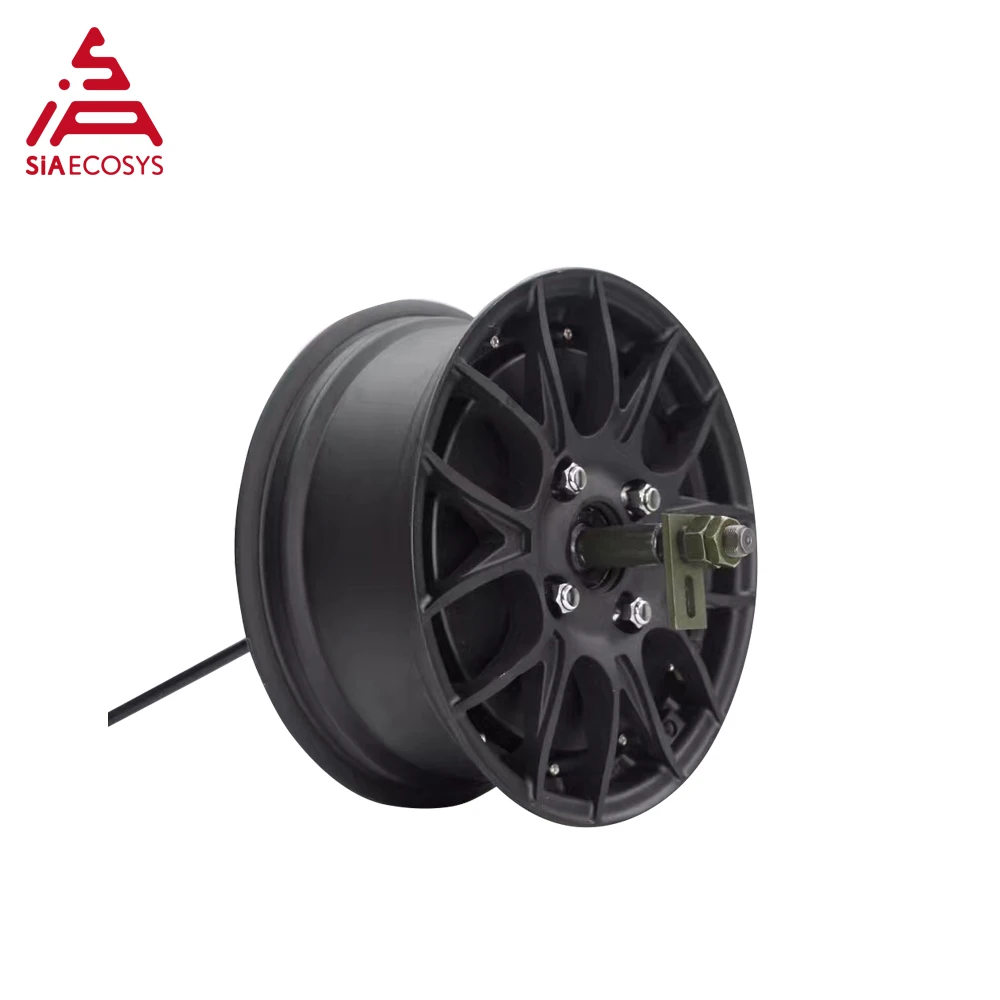

Демонстрация товара:

Двухвальный двигатель:

Двигатель одного вала:

Рисунок

Двигатель с двойным валом:

Чертеж одного вала мотор эпицентра деятельности:

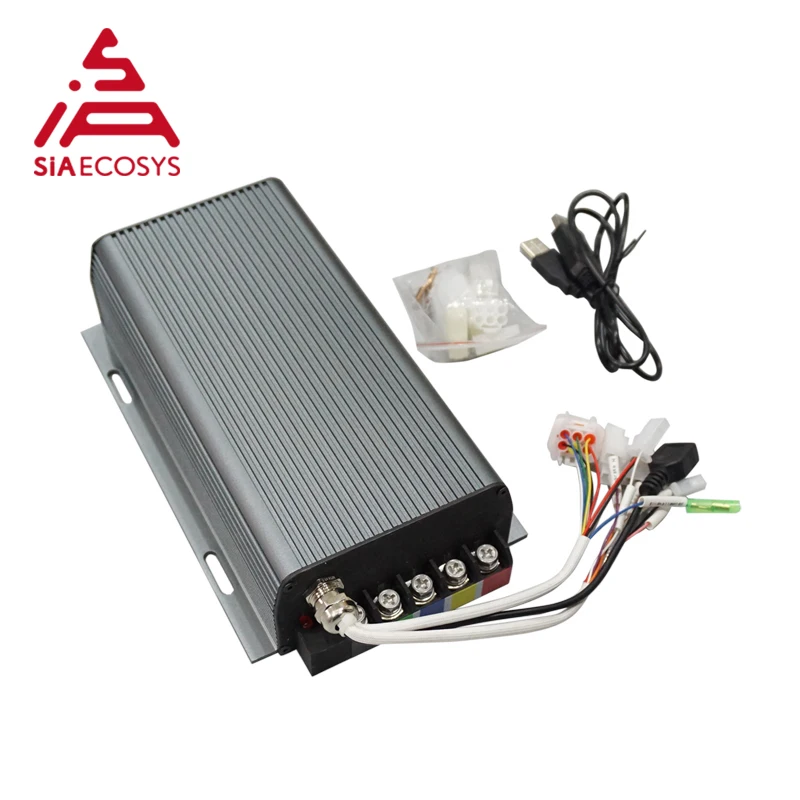

2. Qsvmc72200 синусоидальный контроллер двигателя

2). Предел тока постоянного тока: 200A

3). Макс. Фазовый ток: 450A

4). Защита фазового тока: 550A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Термический зонд: KTY83-122

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 283 мм * 147 мм * 62 мм

9). Вес нетто: 2,8 кг

10). В комплект входит адаптер bluetooth по умолчанию

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, три кнопки скорости, спидометр холла, обратный, Curise.

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

B. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (даже если обычный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

C. Схема проводки серии SVMC

1. Схема проводки серии Svmc

D. Интерфейс программного обеспечения контроллера SVMC

Е. Схема проводки серии SVMC

1. Оранжевое зажигание.: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (батарея отрицательная), двигатель прекратит работу.

Высокая Тормозная проволока соединяется с 12v Тормозной проволокой ручного тормоза/ножного тормоза; Низкий тормозной провод соединяется с заземлением провода.

Высокий тормоз и низкий тормоз не могут использоваться в то же время.

3. Обратная сторона: если белый провод подключается к 0 В (батарея отрицательная), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключен с 0V, контроллер прекратит обратный статус.

4. 3 функции скорости

3-х скоростной режим (боты):

5. 0-5 в дроссельная заслонка e-brake:

6. Функция термпературы двигателя.

7. Контроллер MQCON может быть подключен к компьютеру с помощью usb-кабеля или соединен с телефоном bybluetooth, интерфейс thecomputer аналогичен интерфейсу приложения для телефона.

Подключение к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение громкости, предоставленное производителем контроллера

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

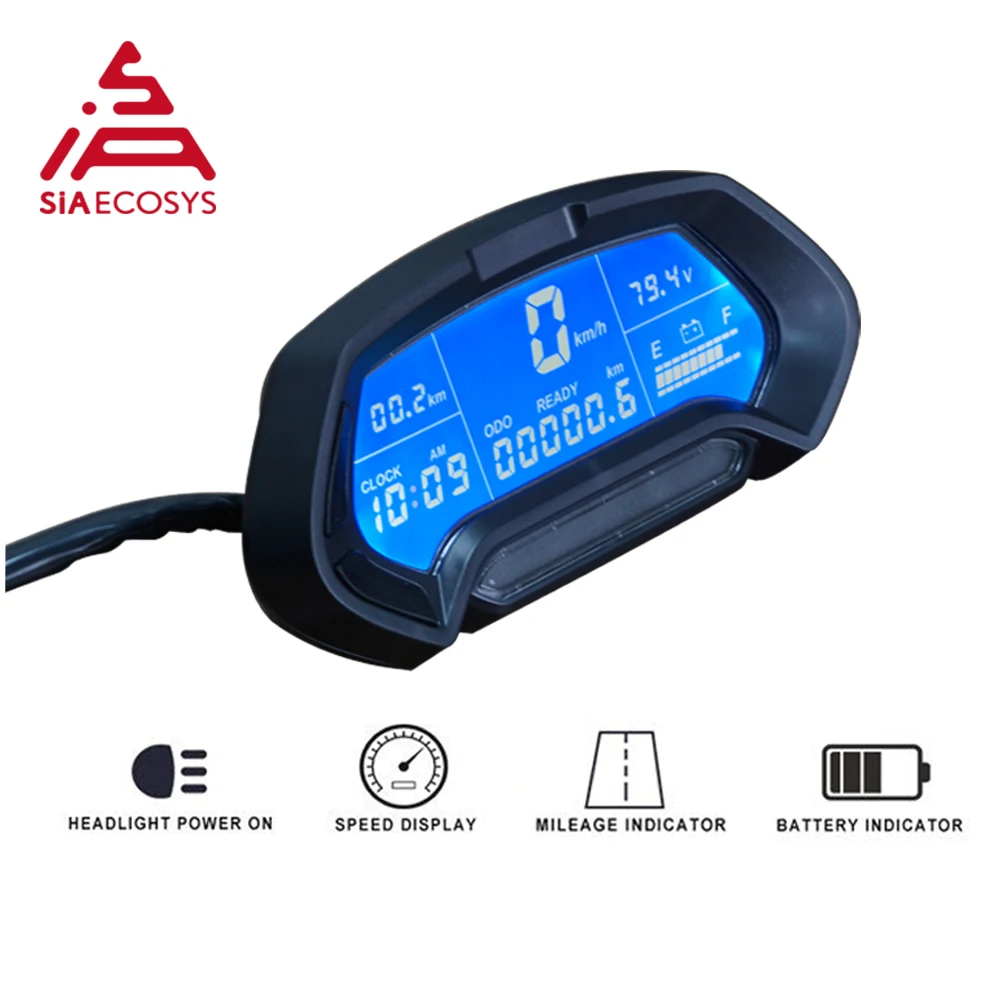

Показанное время, расстояние вождения, скорость, напряжение, электрическое количество

1. Размер спидометра: 185 мм * 90 мм * 80 мм

2. Вес нетто: 0,35 кг

3. Рабочее напряжение: 48v-120v Номинальный

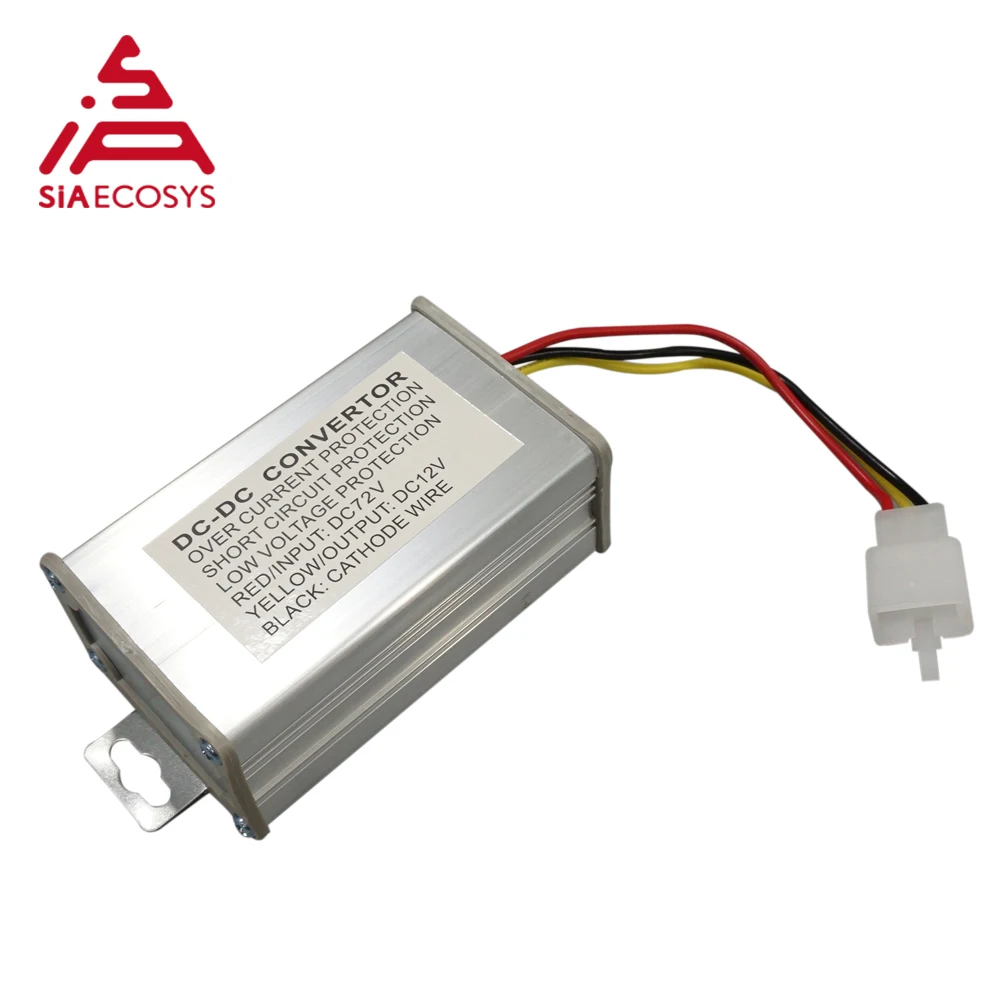

4.DC-DC конвертер:

72V-12V DC-DC Конвертор, 10A

Защита от перегрузки по току

Защита от короткого замыкания

Защита от низкого напряжения

Красный/вход: DC72V

Желтый/выход: DC12V

Черный: провод катода

5. Три типа скорости дроссельной заслонки.

Цвет дроссельной заслонки случайный, цвет изображения только для справки.

Другие Рекомендуемые пороу:

Пожалуйста, обратите внимание:

Доступен Дополнительный внешний вид, чертеж, Кривая производительности/отчет о тестировании.

Если вам нужна дополнительная техническая информация, пожалуйста, свяжитесь с нами.

Мы дадим вам ответ в течение 12 часов.

Примечание для клиента

1. Пожалуйста, свяжитесь с продавцом, чтобы подтвердить параметры, в противном случае мы будем производить по умолчанию.

2. Пожалуйста, продлите на 15 дней больше, по крайней мере, для подготовки заказа, когда двигатель не в наличии. (Большинство двигателей изготавливается по индивидуальному заказу, без использования в наличии).

3. При размещении заказа, пожалуйста, оставьте адрес электронной почты, чтобы продавец предоставил руководство.

4. Пожалуйста, внимательно прочитайте руководство перед использованием двигателя и контроллера, и если у вас возникли проблемы, свяжитесь с продавцом вовремя, и не разбирайте груз без разрешения продавца, в противном случае гарантия не будет.
