DDCSV3.1 DDCSV4.1 CNC автономная система управления движением контроллер движения вместо

DDCSV3.1 DDCSV4.1 CNC автономная система управления движением контроллер движения вместо

Посылка товара:

1 х контроллер движения с ЧПУ
Соединительная плата-1 шт.
1 x USB флэш-диск
Монтажный кронштейн-1 шт.

Описание товара:

DDCSV3.1-это контроллер движения 3 или 4 оси для шаговых и серводвигательных систем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

DDCSV3.1 система числового управления использует систему ARM + FPGA design framework. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G.

DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько примеров. CR8-500 работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.

Параметры производительности:

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход;
2) новая версия улучшает алгоритм, поддерживает гибкую циркулярную интерполяцию и исправляет недостатки в круговой интерполяции команд в старой версии;
3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс (может быть изменен на выход ШИМ);
4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяция импульсной выходной частоты 500 кГц;
5) основной чип управления ARM9, чип FPGA core;
6) 5 дюймов TFT экран, разрешение: 480x272, 17 операционных клавиш;
7) основным контрольным оборудованием является 24VDC вход питания, требования к емкости тока не менее 0,5a;
8) вход питания порта IO также 24VDC, и требования к емкости тока не менее 0,5a; Все порты IO не должны быть настроены с внешним источником питания, таким как
Подключите реле и тому подобное;
9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;
10) Поддержка стандартного MPG;
11) Поддержка кнопочной одноосевой ручной пробежки и управления связью и расстоянием;
12) поддерживает быструю работу в указанном положении;
13) Поддержка мульти-координатной системы (Автоматическое сохранение питания);
14) с памятью точки останова, функция автоматической защиты отключения питания;
15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);
16) контроллер поддерживает только тип NPN концевых выключателей;
17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую способность анти-помех.

Особенности:

1) американские и имперские единицы в системе могут быть преобразованы;
2) маховик MPG Главная страница управления, файл страница и страница конфигурации, расширенная клавиатура также может работать и редактировать контроллер;
3) новая пробная функция резки, обработка одной линии,
4) Функция настройки инструмента увеличена до 4 режимов;
5) программное обеспечение значительно настраивается и оптимизируется, и конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной;
6) Язык контроллера-китайский/английский/русский

Определение и метод подключения продукта:

Внешний вид и размер:

Упаковка продукта:

1 × DDCSV4.1 ЧПУ контроллер (3/4 оси опционально)

1 × 4 ГБ USB флеш-накопитель

1 × Удлинительный кабель USB и другие мелкие аксессуары

1 × Кабель с параллельным портом

1 × разделительная панель

Введение:

DDCS V4.1 является 3/4 осевым автономным контроллером движения, обновленным на базе DDCS V3.1, V2.1 и V1.1. DDCS V4.1 продолжение

Наследует последовательные простые и эффективные функции серии DDCS, и в соответствии с недостатками DDCS V3.1 Алгоритм был улучшен, и вращение инструкции по программированию было увеличено.

Команды и т. д., улучшите функцию моделирования и т. д., поддержка конфигурации порта IO и т. д., а также улучшите функцию продукта контроллера DDCS CNC в целом, что делает его более функциональным.

Более стабильный и мощный, и более подходящий для потребностей клиентов.

DDCS V4.1 CNC система принимает ARM + FPGA дизайн структуры, рука завершает интерфейс человека-машины и часть анализа кода, И FPGA завершает дно

Слои алгоритм и управление импульсным импульсом, fpga скорости генератора использует 32-битный скорости генератора, из-за чего разрешение скорости и ускорения выше. Предположим

Разумный дизайн, надежное управление и удобная работа, DDCS V4.1 улучшает функции продукта и структуру макета панели, но 17 клавиш все еще могут завершить

Управление машиной. DDCS V4.1 также поддерживает универсальный совместимый с FANUC набор инструкций G.

1) 7-дюймовым экраном, 17 клавиш; 18 анод изолированный цифровой входной интерфейс, 3 анод изолированный цифровой входными портами;

2) новая версия усиливает алгоритм и вводит новый алгоритм для планирования движения, который делает путь небольших сегментов более гладким через конфигурируемые ошибки контура;

3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс, и шпиндель может быть настроен как серво шпиндель;

4) 3-4-осевой режим привода принимает дифференциальный режим и двойной импульсный режим для клиентов на выбор, максимальная выходная частота интерполяционного импульса составляет 500 кГц;

5) основной чип управления ARM9, чип FPGA core;

6) 7-дюймовая TFT экран; Размер: 1024x600 пикселей, разрешение: 72/дюйм;

7) основным устройством управления является 24VDC вход питания, и емкость тока должна быть не менее 0,5a; Вход питания порта IO также 24VDC, и емкость тока должна быть

Требуется не менее 0,5a; Основная система управления источником питания, источник питания IO; Когда нет источника питания к порту IO, все порты IO недействительны;

8) Поддержка стандартного MPG;

9) поддерживает одноосную ручную пробежку и связь и фиксированное расстояние работы кнопок панели;

10) Поддержка работы указанной линии и операций с ближайшими точками;

11) Поддержка настройки плавучего инструмента, установка фиксированного инструмента, настройка угловых точек и измерение длины инструмента

12) поддерживает обработку массива, последовательную обработку, плоское фрезерование и цилиндрическое фрезерование;

13) поддерживает офсетную регулировку Четырех Осей XYZA;

14) поддерживает точки останова паузы, точки отключения питания и точки останова нагрузки

15) Поддержка работы с множеством заготовок, при необходимости пользователи могут сохранять происхождение и загружать

16) Поддержка Центрального управления оси X и Y;

17) Поддержка операции моделирования и во время моделирования, вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить ограничение программного обеспечения

Проверка бит, вы можете сделать паузу по желанию во время моделирования, после нажатия кнопки Пуск, система начнет выполнение с точки останова моделирования

18) связь между контроллером и компьютером может быть реализована через порт подключения Ethernet, что удобно для таких операций, как чтение и копирование файлов;

19) Память контроллера-1 г; Команда G также может считываться с u-диска, и размер файла команды G не требуется;

Речевой пакет;

20) язык контроллера принимает международное кодирование и поддерживает в основном все языки. Клиенты могут сделать различные языки в соответствии с их собственными потребностями.

21) окр V4.1 геймпад поддерживает только тип NPN концевой выключатель;

22) права на использование контроллера включают оператора, менеджера и суперменеджера.

1) Дополнительная передача файлов через Ethernet;

2) Функция оси сопоставления добавляется к функции CNC (может использоваться для настройки двойной портальной структуры машины);

3) Шпиндель также может быть настроен как серво шпиндель;

4) дополнительная регулировка смещения;

5) полярная команда программирования координат и команда вращения добавляются к команде, и команда компенсации радиуса идеальна;

6) планирование движения вводит новый алгоритм, чтобы сделать путь небольших сегментов более плавным через конфигурируемые ошибки контура;

7) в общей сложности три функции обнаружения поддерживаются: обнаружение углов, обнаружение центра внутреннего круга и обнаружение центра внешнего круга;

8) улучшите функцию запуска указанной линии и функцию запуска ближайшей точки, независимо от того, насколько большой файл, его можно быстро начать в течение нескольких секунд;

9) улучшите функцию моделирования. Во время моделирования вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить проверку ограничения программного обеспечения.

, Во время моделирования может быть приостановлено по желанию, после нажатия кнопки Пуск система начнет выполнение с точки останова моделирования;

10) с точки зрения входного порта функция порта может быть настроена произвольно, и включена сигнализация для водителя поддержки;

11) для оси а добавлен циклический энкодер. Циклический кодировщик особенно полезен для обработки файлов, где продолжает расти;

12) также есть запрос об ошибке. DDCS V3.1 никогда не был там, и если есть ошибка разбора, это остановится напрямую;

13) язык принимает международное кодирование, которое поддерживает в основном все языки. Преимущество заключается в том, что он может использоваться в качестве языковой упаковки различных символов; 13) язык принимает международное кодирование, которое поддерживает в основном все языки. Преимущество заключается в том, что его можно использовать в качестве языковой упаковки различных символов;

14) Увеличьте параметры конфигурации аварийного останова ускорения, чтобы решить огромное воздействие, вызванное прямой остановкой, когда инструмент движется на высокой скорости;

15) FPGA скорости генератора использует 32-битный скорости генератора, а также разрешение скорости и ускорения выше.

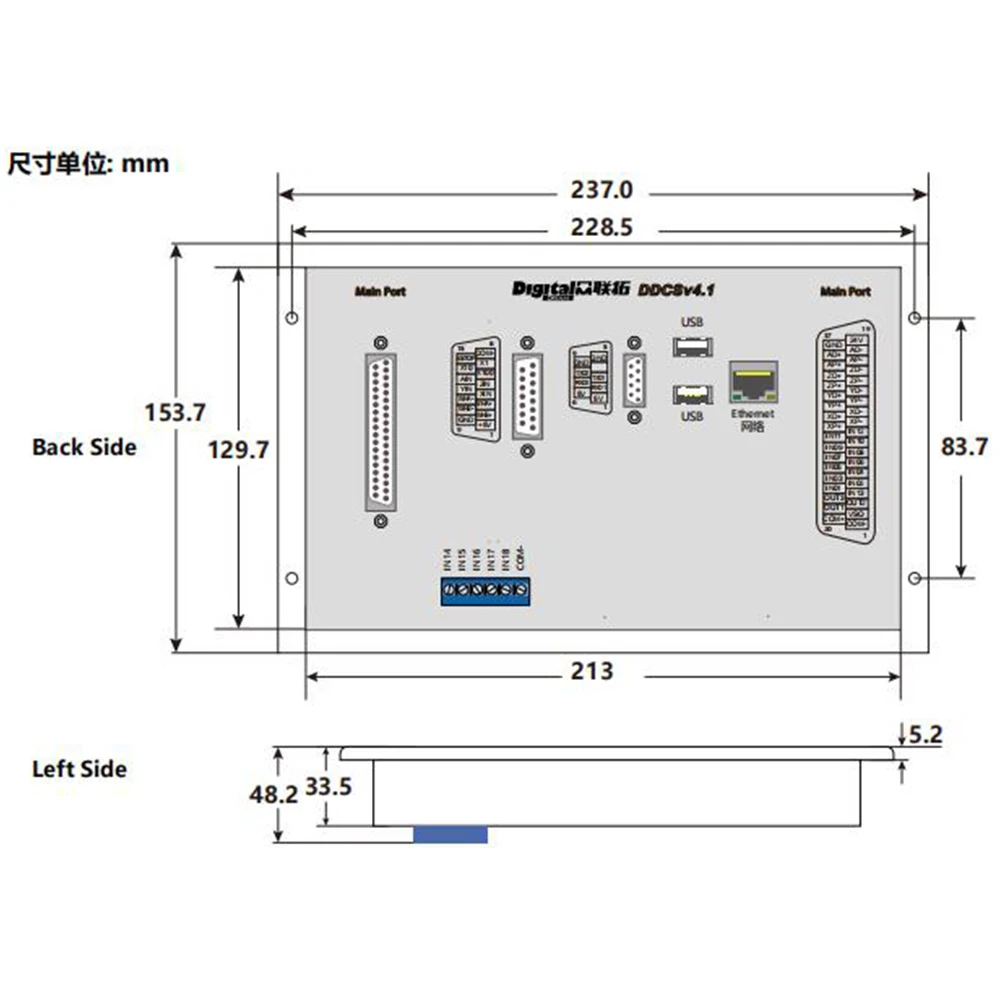

Размер панели продукта 237 мм * 153,7 мм * 5,2 мм; Размер панели продукта 237 мм * 153,7 мм * 5,2 мм;

Размер основного корпуса 237 мм * 153,7 мм * 48,2 мм;

Размер квадратного отверстия для установки шкафа-228,5 мм * 83,7 мм
