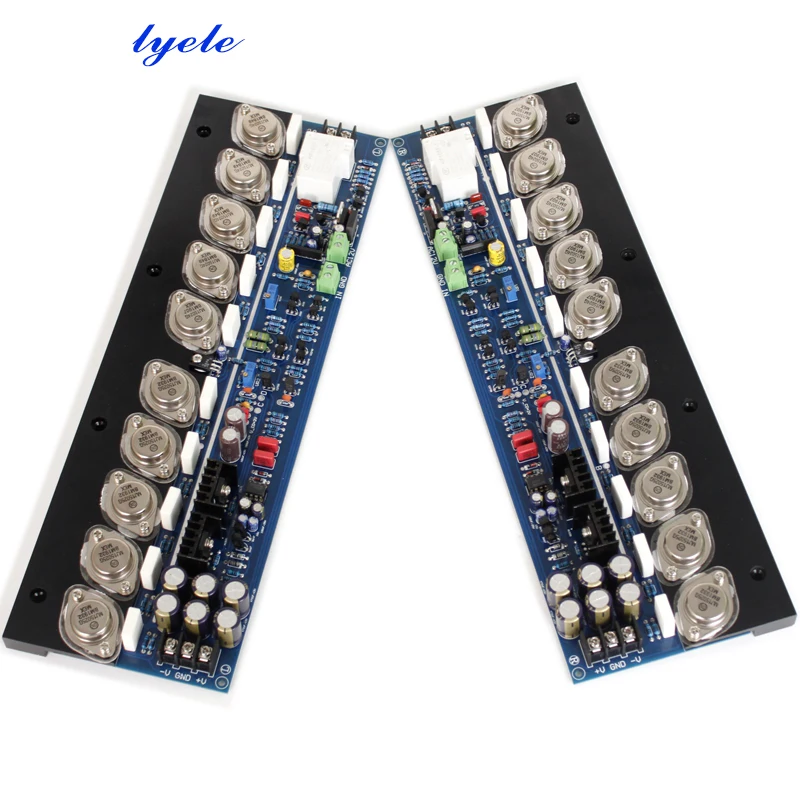

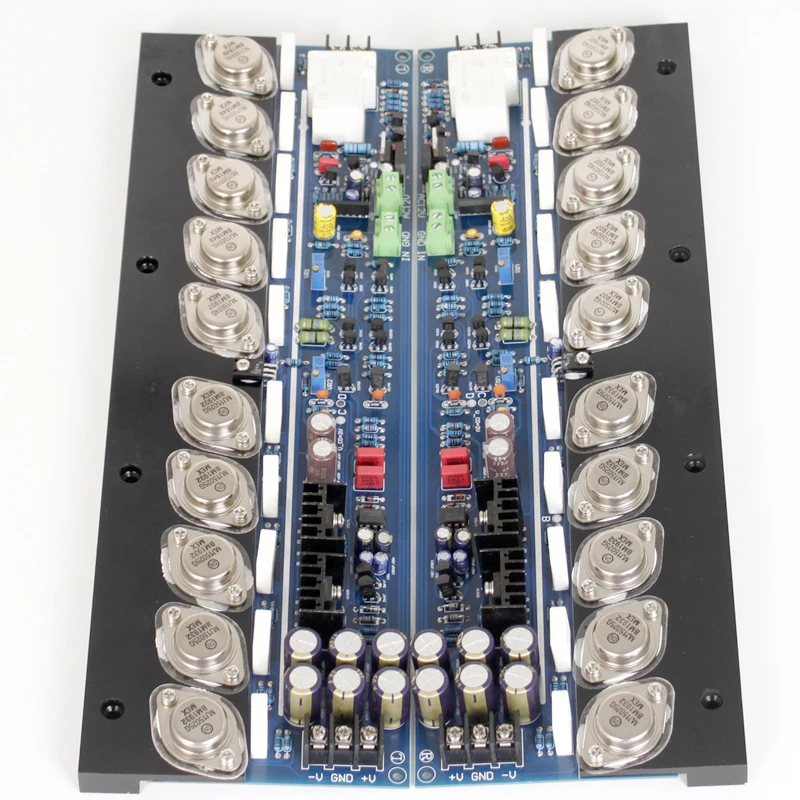

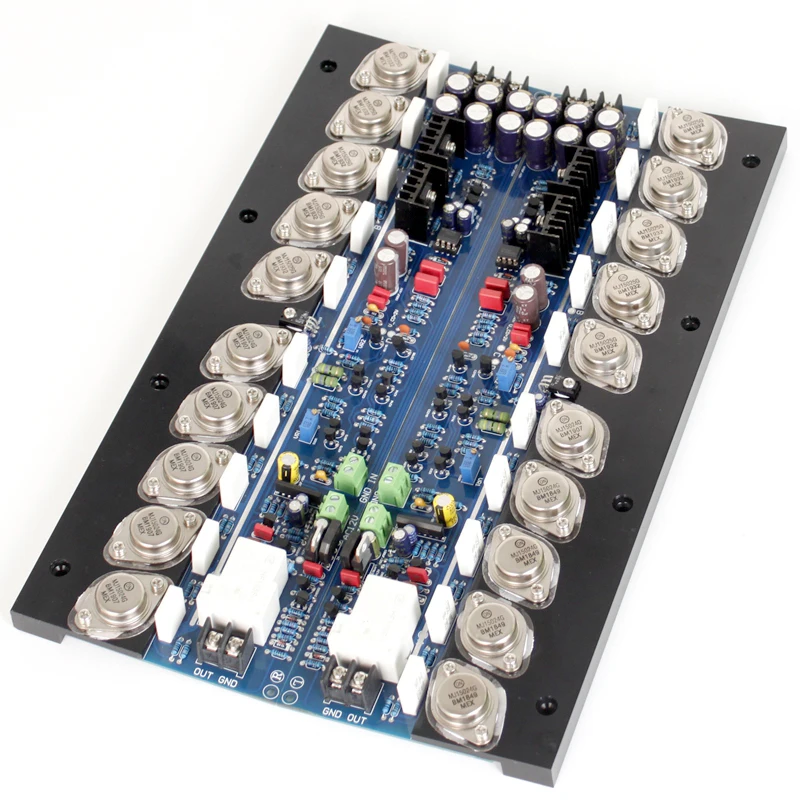

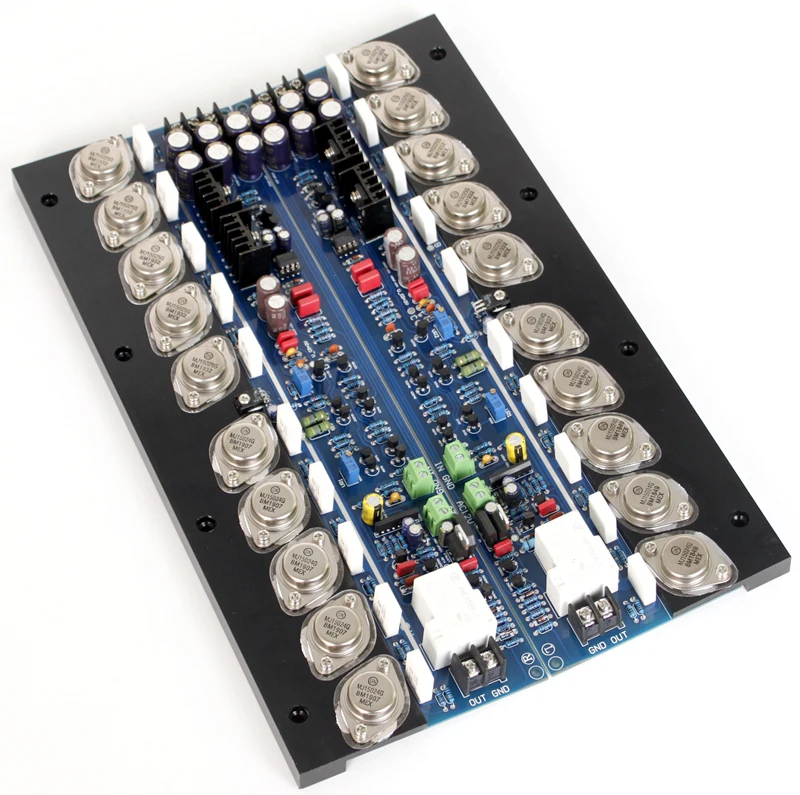

Плата усилителя мощности Accuphase E505 на полупроводнике MJ15024G MJ15025G с золотой герметичной трубкой 10 шт. Toshiba 2SA1930 2SC5171 трубка класса A высокой мощности 80 Вт HIFI плата аудио усилителя (2 шт.)

Описание продукта Accuphase E505:

Использование оригинального на полупроводнике MJ15024G/MJ15025G и Toshiba 2SA1930/2SC5171.

Межступенчатый Соединительный конденсатор использует конденсатор верхнего уровня WIMA 1 мкФ. Звук естественный, а звуковое поле широкое. Используется пятикольцевое металлическое сопротивление. В основной цепи используется пятикольцевая металлическая пленка сопротивление с точностью ± 1%, что обеспечивает хорошее соотношение сигнал-шум всей машины.

Печатная плата использует двухстороннюю плиту толщиной 1,6 мм, толщину меди 2,0 унции и полный процесс лужения для обеспечения хорошей пропускающей способности больших и малых токов. Первоклассное качество печатных плат.

Самая большая особенность этой платы заключается в использовании текущей усовершенствованной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и функцию защиты выхода постоянного тока, делает ваши динамики более безопасными.

Схема проводки всей печатной платы достаточно строгая и разумная, а вся проводка печатной платы использует одноточечный метод заземления. Плата усилителя мощности Стабильная и надежная, с большой выходной мощностью; Красивым и круглым звуком, и открытым звуковым полем. Обладает сильным стереоэффектом, стабильной и мощной низкой частотой, отличным соотношением сигнал-шум, широким динамическим диапазоном; Четкими деталями, отличной переходной реакцией, И может играть все виды музыки с легкостью. Он имеет очень хорошую производительность в домашней звуковой среде.

Основные параметры:

1. Параметры блока питания: один комплект: DC +-(35V-55V) рекомендуемый +-45V (AC: трансформатор 300W double 32V, необходимо добавить Плата выпрямителя)

Другая группа: один AC12V (Примечание: Каждая плата питается от одного источника питания AC12V, то есть одна плата питается от одного источника питания AC12V)

2. Мощность: 300 Ватт (суммарное гармоническое искажение THD + N<0.1%), DC +-45V, 4 Ом

3. Класс А 80 Вт, измеряется при нагрузке 4 Ом

4. Сопротивление динамика: 4-8 Ом.

5. Размер печатной платы: 87*334 мм.

Пластина: 110 в ширину (включая алюминий) * 334 мм

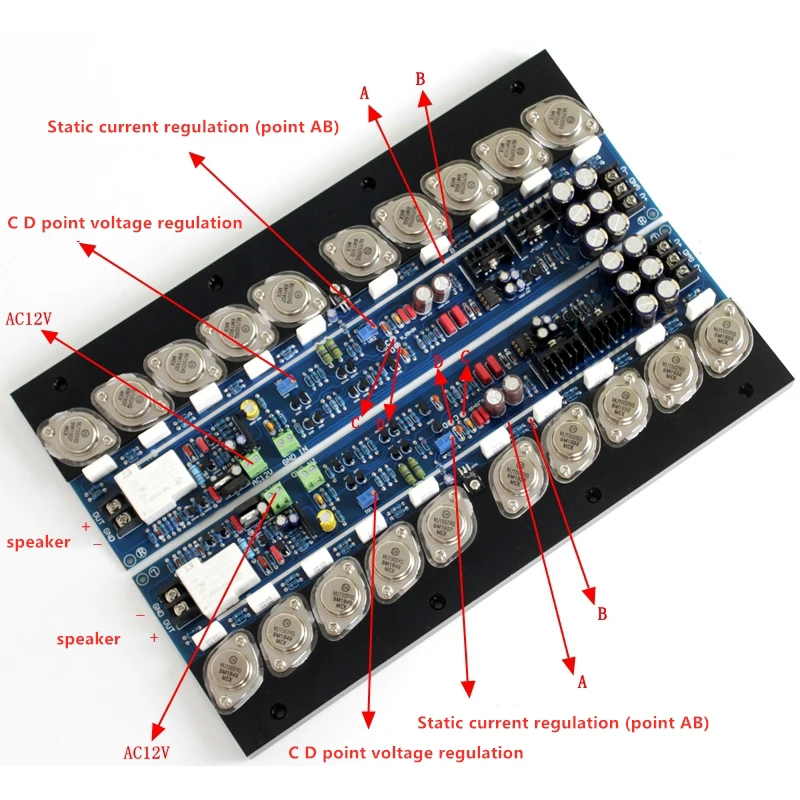

6. Сначала Настройте дифференциальный входной ток на 2 мА: Настройте регулируемый резистор VR1 (500R) таким образом, чтобы напряжение в двух точках C и D составляло 1,5-2 в (То есть напряжение по резистору R9 (1к); В это время входной дифференциальный ток составляет 1,5-2ма, это значение является лучшим звучанием Качество

7. Ток покоя большой трубки составляет 100мА: Настройте регулируемый резистор VR2 (1K) так, чтобы напряжение в двух точках A и B было 22мв, И ток покоя I = 22 мВ/0,22 R сопротивление составляет 100 мА; Если радиатор клиента достаточно большой, он может сделать увеличить ток покоя, Обычно 100ма-300ма обладает наилучшим звуковым эффектом.

8. Вес: 0,6 кг + 0,6 кг
