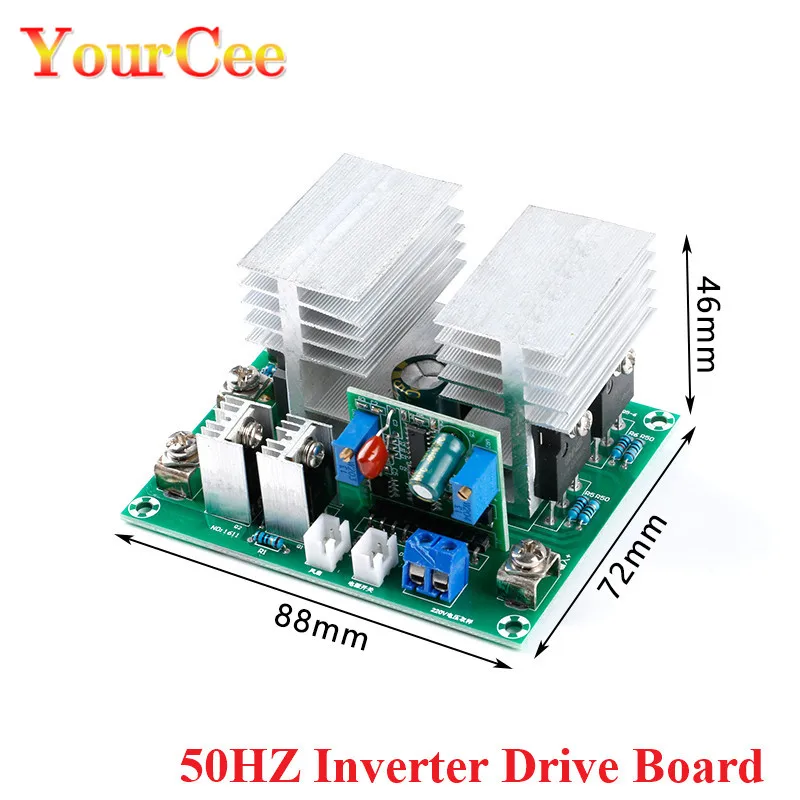

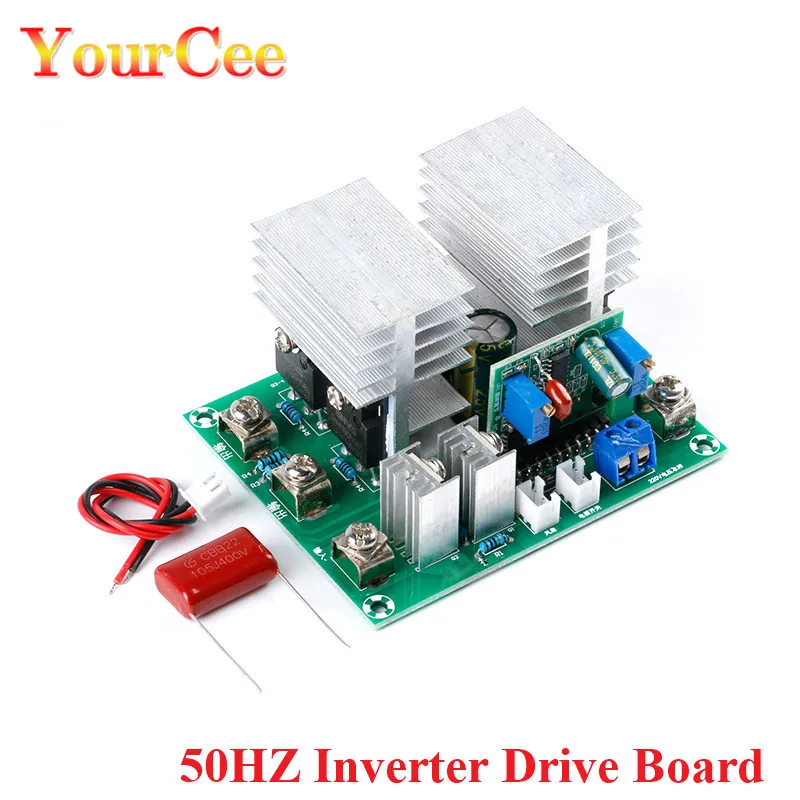

50 Гц плата инверторного привода один Повышающий Модуль 500W Напряжение регулятор

50 Гц плата инверторного привода один Повышающий Модуль 500W Напряжение регулятор

Выключатель питания: терминал выключателя питания, отмеченный словами «выключатель питания», используется для управления работой платы, И переключатель должен быть подключен для управления, работает ли плата или нет.

Вход напряжение: 10V-15V

Выходная частота платы: 50 Гц

Форма выходного сигнала: квадратная волна, квазисинусоидальная волна (определяется в соответствии с использованием трансформатора и 220 В отзывы напряжения, Нет отзывы (220 В выборка напряжения) квадратная волна, Отзывы напряжения должны быть подключены, В противном случае будет огромный ток без нагрузки и серьезные проблемы с отоплением)

Отзывы о напряжении (выборка напряжения 220 В): отзывы о напряжении 220 В (выборка напряжения 220 В) должны быть подключены

Квази-Синусоидальная волновая плата инверторного привода

Требуется внешний трансформатор 50 Гц 220 в 8-12 В. Если напряжение превышает 10 в, даже если отзывы 220 В подключены, это может не быть в состоянии стабилизировать напряжение. Только одна обмотка на конце низкого напряжения (Стандартный трансформатор из кремниевой стали)

Мощность трансформатора подходит для менее 800 Вт, а максимальная выходная мощность 500 Вт

Небольшие трансформаторы не могут выводить высокую мощность, например, трансформатор 50 Вт не может выводить мощность 80 Вт

Функция стабилизации напряжения: когда трансформатор близок к 12 В, нет функции стабилизации напряжения, и он будет выводить квадратную волну. Функция стабилизации напряжения доступна только для трансформаторов 8-10 В. Для клиентов предусмотрена тонкая Регулировка напряжения. Функция стабилизации напряжения должна быть подключена к плате 220 В. Напряжение 220 В выборка

С функцией защиты обратного подключения

С функцией защиты от низкого напряжения 10 в

Выходная частота: 50 Гц, может быть настроена (она была отрегулирована до 50 Гц перед поставкой)

Выходное напряжение должно быть отрегулировано до 220 В перед отправкой. Напряжение этого типа клеммы переменного тока имеет незначительные колебания

Ток без нагрузки: потребление тока платы без самого трансформатора составляет около 40 мА. Размер трансформатора, листовой материал кремниевой стали трансформатора и напряжение трансформатора 8 в или 12 В будут влиять на ток без нагрузки после завершения.

Когда небольшой вентилятор оснащен, к выходу трансформатора можно добавить конденсатор для корректировки формы волны. Он может выводить аналогичную синусоидальную волну, но добавление конденсатора потребляет определенное количество энергии и снижает эффективность преобразования. Без индуктивной нагрузки дополнительные конденсаторы не рекомендуется

Небольшие красные и черные провода на плате подключены к выключателю питания, соответствующий белой розетке, отмеченной (выключатель питания), то есть, красные и черные провода соединены вместе, и плата начинает работать
Плата драйвера имеет мягкий старт, если вам нужен жесткий старт, оставьте сообщение или свяжитесь со службой поддержки клиентов

Примечание:

1. Трансформатор должен использовать Входной 220 В, 50 Гц, выход 8 В, 50 Гц листовой трансформатор из кремниевой стали, кольцо, r-образный, e-образный, c-образный

2. Один 8 в (8 в клемма имеет только два провода).

3. Проводка должна быть подключена ко всем проводам трансформатора перед включением в тестовую машину. Не включается во время подключения.

4. Чтобы исправить синусоидальную волну, ее можно использовать для подключения вентиляторов, телевизоров, лампочек-светильник, ручных дрелей, угловых шлифовальных машин и других серий двигателей.

5. Если вы хотите получить достаточно мощности, вам необходимо обеспечить входную мощность, небольшие батареи, тонкие входные линии, небольшие трансформаторы, и невозможно выпустить высокую мощность. В последнее время некоторые клиенты не понимают выходную мощность инверторной платы. Максимальная выходная мощность трансформатора составляет 300 Вт, но некоторые клиенты считают, что если вы просто подключите трансформатор 30 Вт, они хотят иметь выходную мощность 100 Вт или 300 Вт. Друзья с небольшим пониманием должны понимать, что невозможно выводить мощность 300 Вт от трансформатора 30 Вт. Конечно, сделать обратное изменение не может сделать 30 Вт Выход трансформатора более 30 Вт мощность.

6. Строго запрещено использовать трансформаторы с большой индуктивностью утечки, такие как полосы платиновых трансформаторов, трансформаторы, удаленные от беспроводных передатчиков, и трансформаторы микроволновой печи. Высокая индуктивность утечки будет производить высокоэнергетические шипы, которые повредят FET.

7. Строго запрещено использовать трансформаторы с несовместимыми частотами, такими как non-50hz трансформаторы и ферритовые высокочастотные трансформаторы.

Использование трансформатора с напряжением выше 10 в на конце низкого напряжения может иметь проблему низкого выходного напряжения, потому что выходное напряжение зависит от входного напряжения и коэффициента трансформации трансформатора. Например, конечно, когда входное напряжение является стандартным 12 В (измеряется мультиметром), трансформатор, когда стандартный 220 В изменен на 12 В, при измерении напряжения с помощью фактического мультиметра инвертор составляет 220 в, Но каждый раз, когда 220V в 12V трансформаторы, сделанные производителями на самом деле 220V до 12,5 V или 13V. Они считают, что общий низковольтный конец понижающего трансформатора будет подключен к цепи выпрямителя, поэтому он намеренно высок (мост выпрямителя имеет падение напряжения около 1 в, около 2 диодов), что приведет к проблеме низкого коэффициента трансформатора, а напряжение после инвертора ниже. С помощью трансформатора 13 в, когда напряжение батареи падает до около 10 в, напряжение инвертора составляет около 170 в, рассчитать 10 ÷ 13 × 220 = 169,23 в, при входе 12 В, рассчитать 12 ÷ 13 × 220 = 203,076 в

Выходное напряжение без нагрузки зависит от коэффициента трансформации трансформатора и входного напряжения батареи. Если нет-нагрузка нормальная, сильно уменьшенная нагрузка, как правило, из-за недостаточной мощности трансформатора. Недостаточная мощность включает следующие ситуации. Сам трансформатор-это низкомощный трансформатор, а для высокомощных многонамоточных трансформаторов выбирается намотка 12 В, потому что производитель трансформатора производит его в соответствии с общим распределением мощности. Например: трансформатор 500 Вт имеет двойные обмотки 28 в, обмотки 9 В и двойную обмотку 12 В, производитель может распределить основной 400 Вт на двойные обмотки 28 в, остальные 100 Вт предназначены для обмоток 9 В и двойных обмоток 12 В. В это время 12 В обмотки или 9 в обмотки используются для инверторов, которые не могут производить высокую мощность, даже 100 Вт. Может быть. Кроме того, при падении нагрузки необходимо учитывать, слишком ли тонкий входной провод или слишком маленький аккумулятор. Небольшие батареи, тонкие провода и небольшие трансформаторы не могут вывести Питание платы. Коэффициент трансформации также влияет на выходное напряжение. В это время наиболее очевидным проявлением является низкое напряжение без нагрузки, такое как черно-белый Телевизор, который использует 220 В для двойного 17 в.
