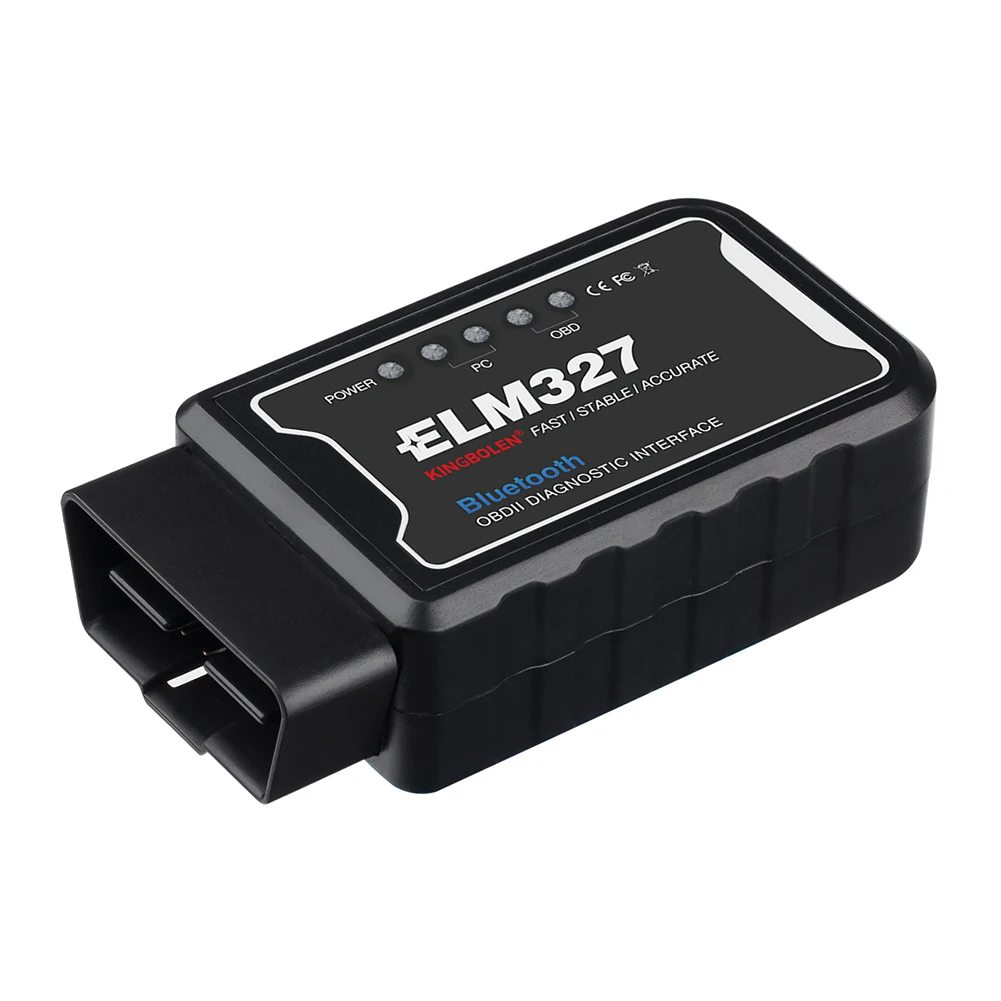

Автомобильный диагностический сканер KINGBOLEN ELM327 Bluetooth интерфейс OBD2 чип PIC18F25K80 Elm 327

Автомобильный диагностический сканер KINGBOLEN ELM327 Bluetooth интерфейс OBD2 чип PIC18F25K80 Elm 327

Точка пули:
Интерфейс ELM327 может автоматически обнаруживать и интерпретировать протоколы obd2 / eobd. Также она обеспечивает поддержку высокоскоростной связи и спящего режима с низким энергопотреблением.
Он использует команды AT для связи с хост-устройством (ПК, ноутбук, для iOS). Доступно много пакетов программного обеспечения, которые полностью совместимы с этим инструментом. Некоторые из них имеют довольно полезные функции, такие как мониторинг параметров работы двигателя, считывание и очистка DTC, измеритель MPG и т. д.
Вы даже можете написать собственное программное обеспечение на указанной платформе, если хотите, потому что команды AT полностью документированы и очень хорошо объяснены.
Этот инструмент составляет всего 2,7x1,25x0,9 дюйма, и он поставляется с кабелем OBDII 6 футов для легкой установки.
В комплект также входит встроенный выключатель питания, чтобы избежать необходимости постоянно отключать устройство от порта OBDII.
Он совместим с 1996 и более поздними автомобилями, которые поддерживают obd2 или eobd. Подключение, совместимое с iPhone / iPod touch, производится с помощью подключения по WIFI в специальном режиме.

Описание:
Версия прошивки V1.5 (поддерживает больше протоколов SAE J1850, чем V2.1).

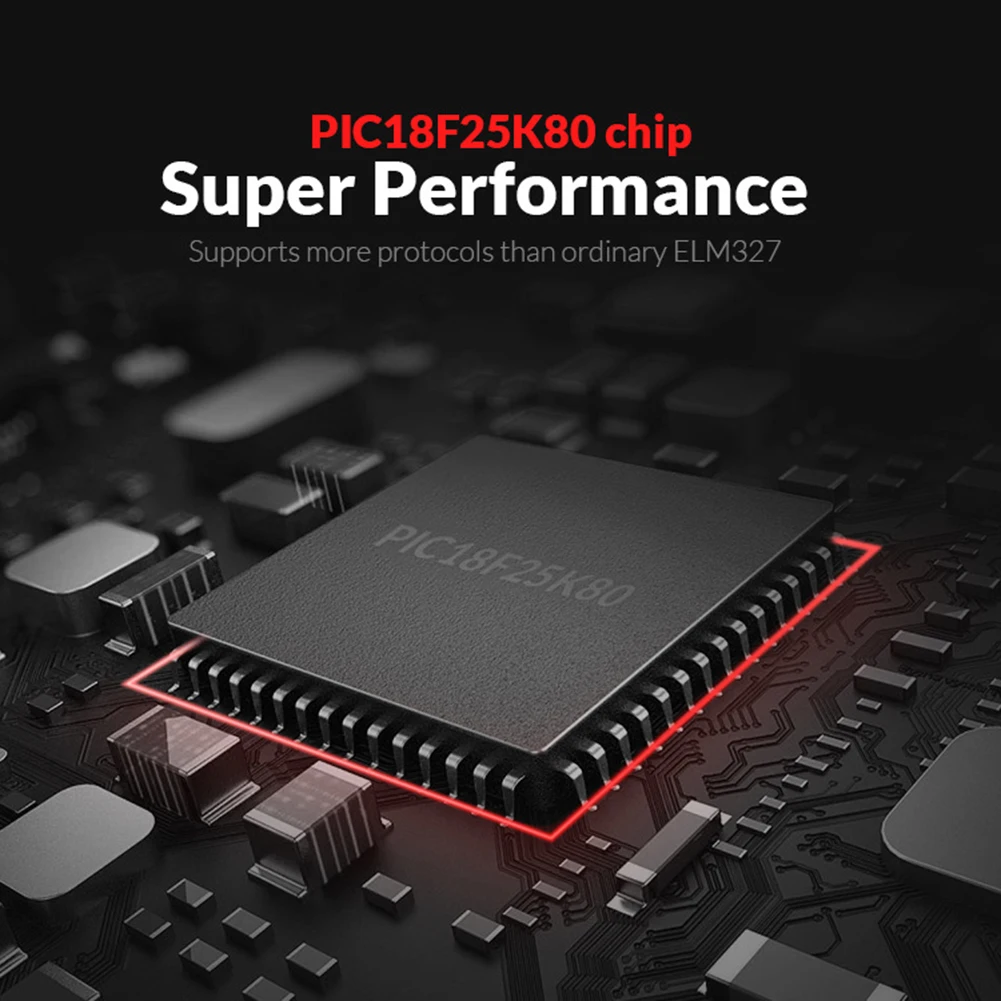

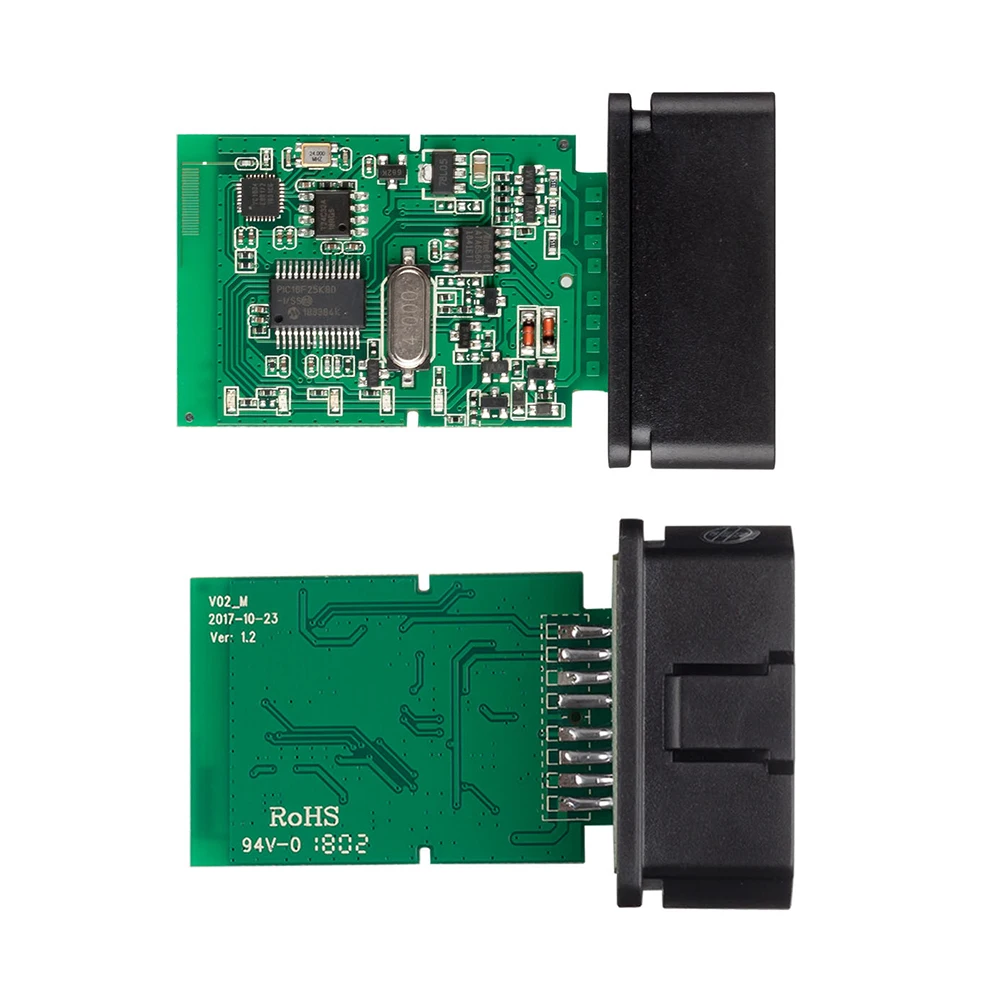

С чипом: PIC18F25K80, поддерживает все функции elm327, в программном идентификаторе ELM327 он показывает Полные функции.
Он понимает такие команды, как ATPPS и другие.
Основные функции:

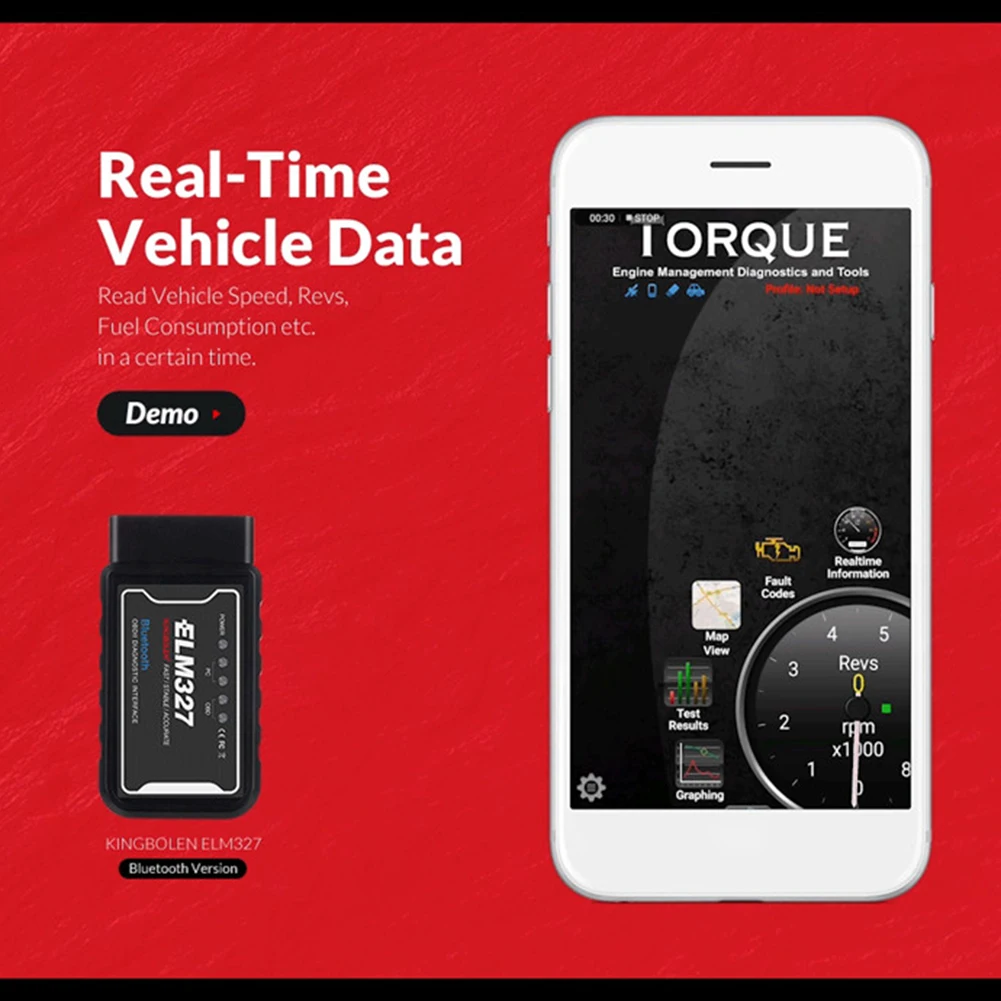

При правильной установке программного обеспечения на главном устройстве у вас могут быть следующие параметры, Считываемые с вашего автомобиля:

Скорость транспортного средства, об/мин, расход топлива, температура охлаждающей жидкости двигателя, давление топлива, расчетная нагрузка двигателя, положение дроссельной заслонки, давление впускного коллектора,

Температура воздухозаборника, временное увеличение, массовый расход воздуха, уровень топлива, барометрическое давление, давление пара Системы EVAP, топливная отделка

Примечание:
Ваш автомобиль может не поддерживать все вышеуказанные параметры. Количество параметров, которые вы можете получить, зависит от реализации производителем транспортного средства.

Поддерживаемые протоколы:
1.SAE J1850 PWM (41,6 кбод)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2(5 бод инициализации, 10,4 кбод)
4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6.ISO15765-4 CAN (11-битная идентификация, 500 кбод)
7.ISO15765-4 CAN(29bit ID,500 кбод)
8.ISO15765-4 CAN (11-битная идентификация, 250 кбод)
9.ISO15765-4 CAN(29bit ID,250 кбод)
A.SAE J1939 CAN (29-битная идентификация, 250 * кбод)
B.USER1 CAN(11 * бит идентификации, 125 * кбод)
C.USER2 CAN(11 * бит идентификации, 50 * кбод)
* Настройки по умолчанию (настраивается пользователем)

Поддерживаемые автомобили:
Если ваше транспортное средство не попадает ни на одну из вышеуказанных категорий, посмотрите на капот и попытайтесь найти ярлык, в котором четко указано, что транспортное средство было разработано для соблюдения законодательства OBD-2.

Этот elm327 обычно может работать на большинстве новых автомобилей с OBD 16pin Aadapter и 12В двигателем:
Подходит для марки автомобилей США, после 1996;
Подходит для марки автомобилей Europe (Бензин), после 2001;
Подходит для марки автомобилей Europe (Дизель), после 2004;
Подходит для японской марки автомобилей, после 2002 года;
Подходит для марки Korea Car, после 2010;
Подходит для китайской марки автомобилей, после 2009;
Подходит для индийской марки автомобилей, после 2010;
Подходит для российского автомобильного бренда, после 2012;

Требования к оборудованию:
Для Android/для устройств IOS (iphone,ipad, например) // для ПК
Bluetooth elm327 поддерживает только системы android, не поддерживает систему IOS, поэтому, если у вас есть iphone, пожалуйста, купите wifi bluetooth ELM327.

Требования к программному обеспечению:
Все программное обеспечение на основе ELM327.
Программное обеспечение системы IOS в Apple store: Автомобильный сканер/OBD автодоктор/OBD Автомобильный доктор/EOBD Faciles / Rev / FUZZYCar/ DashComand / SpeedPORT / Nova Scan
Внимание: для базового программного обеспечения iOS в комплект не входят, необходимо купить в Apple App Store!
Программное обеспечение системы Android: Torque pro / Mini OBD2 / OBD Автомобильный доктор/DashComand
Система Windows: Scanmaster- ELM / PCMSCAN

Посылка входит:

1 x ELM327 obd-интерфейс

Примечание:
Версии A и B одинаковые внутри, отличаются на обложке.
По ссылке есть несколько вариантов, пожалуйста, выберите подходящее устройство в соответствии с вашим телефоном android или IOS.
Bluetooth elm327 поддерживает только системы android, не поддерживает систему IOS, поэтому, если у вас есть iphone, пожалуйста, купите ELM327. Elm327 поддерживает системы android и IOS.

Упаковочный лист

1 x ELM327 obd-интерфейс
