2021 60 МГц генератор сигналов цифровой Управление двухканальный DDS Функция

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

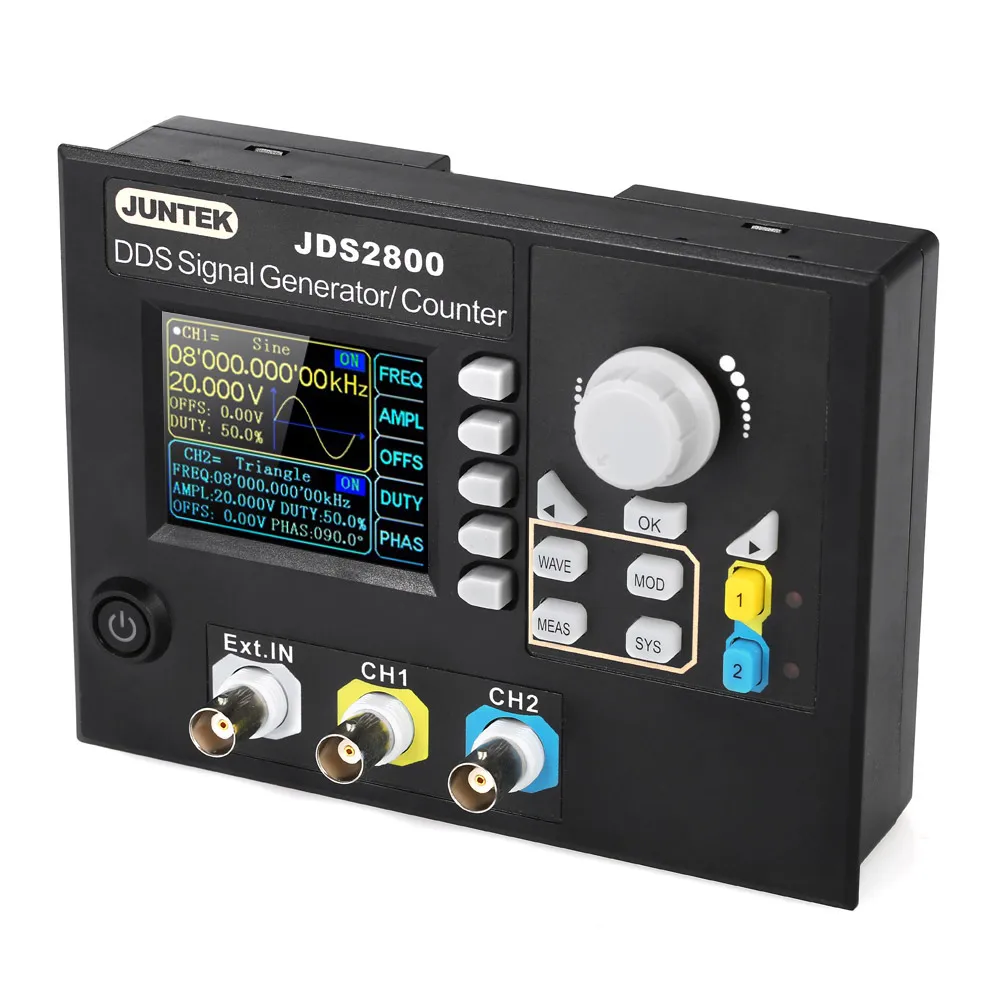

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, воспроизводить шаблоны пользовательской формы волны.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Характеристики частоты:

Модель (Опционально) JDS2800-15M JDS2800-40M JDS2800-60M

Синусоидальный Частотный диапазон

0 Гц ~ 15 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Квадратный Диапазон волн 0 Гц ~ 15 МГц

0 ~ 25 МГц

0 ~ 25 МГц Треугольный Диапазон волн Диапазон импульсной волны 0 Гц ~ 6 МГц Диапазон произвольных волн TTL цифровая сигнальная волна Квадратное время подъема волны ≤ 25 нс

≤ 10 нс

≤ 10 нс

Диапазон регулировки ширины импульса

100nS - 4000S

40nS - 4000S

25nS - 4000S

Минимальное разрешение частоты 0,01 & micro; Гц (0,00000001 Гц) Точность частоты ± 20ppm Стабильность частоты ± 1ppm/3 часа Параметры формы волны Типы сигналов Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов. Длина волны 2048 точек Частота дискретизации формы волны 266MSa/s Вертикальное разрешение формы волны 14 бит Синусоидальная волна Гармоническое подавление ≥ 45 дбк (<1 МГц, ≥ 40 дбк (1 МГц ~ 20 МГц) Полное гармоническое искажение <0.8%(20 Гц ~ 20 кГц, 0dBm) Квадратная и импульсная волна Overshoot (квадрат) ≤ 5% Диапазон рабочего цикла (пульс) 0.1% ~ 99.9% Пилообразная волна Линейность ≥ 98% (0,01 Гц ~ 10 кГц) Выходные параметры Амплитудный диапазон Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 30 МГц Частота> 30 МГц 2mVpp ~ 20Vpp 2mVpp ~ 10Vpp 2mVpp ~ 5Vpp Разрешение амплитуды 1МВ Амплитудная стабильность ± 0.5%/5 часов Амплитудная плоскостность ± 5%(<10 МГц); ± 10%(>10 МГц) Сигнал на выходе Выходное сопротивление 50Ω ± 10% (Типичный) Защита Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. Смещение постоянного тока Диапазон смещения Выходная амплитуда> 4 в 0,4 V <Выход Amplitude≤ 4V 0 <Выходная амплитуде≤ 0,44 в -9,99 V ~ 9,99 V -2,5 V ~ 2,5 V -0,25 V ~ 0,25 V Офсетное разрешение 0,01 V Параметры фазы Диапазон фаз 0 ~ 359,9 ° Разрешение фазы 0,1 ° TTL/COMS выход Низкий уровень <0,3 в Высокий уровень 1 В ~ 10 в Повышение уровня/осеннее время ≤ 20 нс Внешние измерения Измеритель частоты Частотный диапазон 1 Гц ~ 100 МГц Точность Время ворот непрерывно регулируется между 0,01 s ~ 10s Счетчик Диапазон подсчета 0 ~ 4294967295 Режим соединения 2 вида режимов соединения: DC и AC Режим подсчета Ручная работа Диапазон напряжения входного сигнала 2Vpp ~ 20Vpp Измерение ширины импульса Разрешение 0,01ns, Макс. 20s. Время измерения Измерение периода Разрешение 0,01ns, Макс. 20s. Время измерения Функция развертки Канал развертки CH1 или CH2 Тип развертки Линейная развертка, бревенчатая развертка Время подметания 0,1 s-999,9 s Диапазон установки Произвольно устанавливается между точкой запуска и точкой остановки Направление развертки Вперед, назад и круглый ход Общие параметры Дисплей Тип дисплея 2,4 "TFT цветной ЖК-дисплей Хранение и загрузка Количество 100 групп Расположение От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) Произвольная волна Количество От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) Интерфейс Тип интерфейса Последовательный интерфейс USB Расширительный интерфейс Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития Скорость связи Стандарт 115200bps Протокол связи Использование командной строки, соглашение Питание Тип штекера(Опционально) Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании Диапазон напряжения

Вход: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A

Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размеры 151*113*35 мм/5,9*4,4 * 1.4in Вес 273g/9,6 oz Посылка с размером 22*16*8,5 см/8,7*6,3 * 3.3in Вес посылка 642 г/22,7 унций Преимущество:
Высокочастотная точность до 10 ^(-6) величины.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.

Руководство и программное обеспечение для ПК ссылки для загрузки:
Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

Характеристики:
Материал: ПВХ пластик
Модель: JDS2800-60M / JDS2800-40M / JDS2800-15M (Опционально)
Синусоидальная Выходная Максимальная частота: 60 МГц/40 МГц/15 МГц
Тип вилки: штепсельная вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка британского стандарта (Опционально)
Напряжение диапазон: Вход: 100 ~ 240V 50/60Hz, Выход: 5,0 V-2.0A

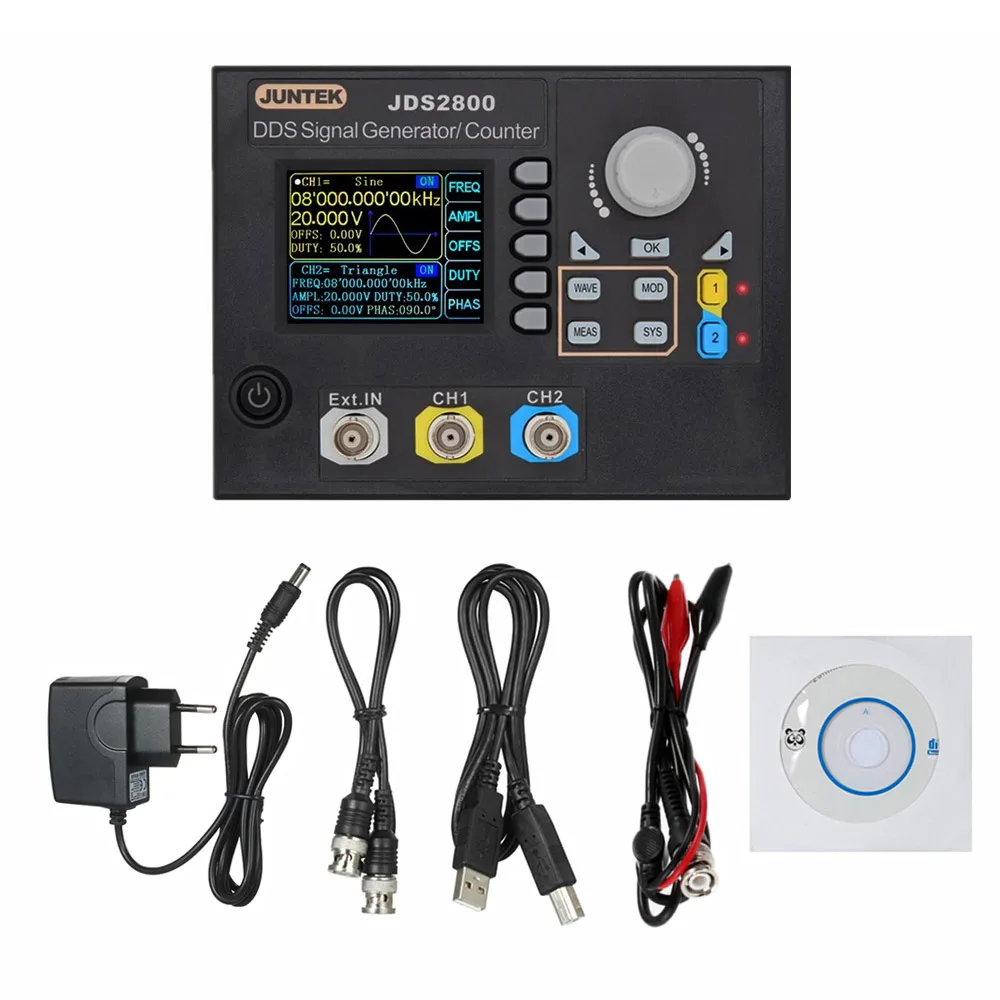

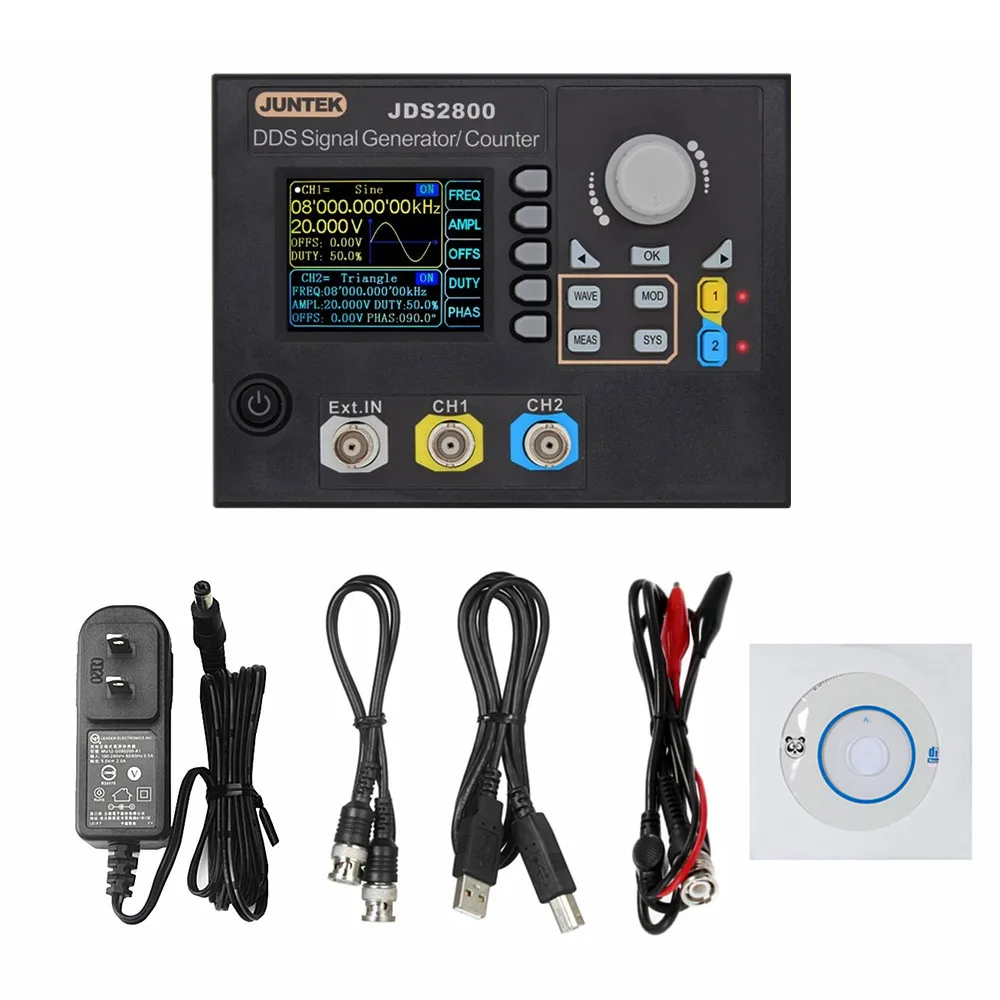

Посылка:
1 * DDS генератор сигналов
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
1 * кабель BNC
1 * Двойная BNC прямая линия
