Модуль GPS SMS GNSS 4G LTE электронная плата стартовый комплект для Raspberry Pi Zero 2 W WH 2W 3B Plus 3 A

Модуль GPS SMS GNSS 4G LTE электронная плата стартовый комплект для Raspberry Pi Zero 2 W WH 2W 3B Plus 3 A

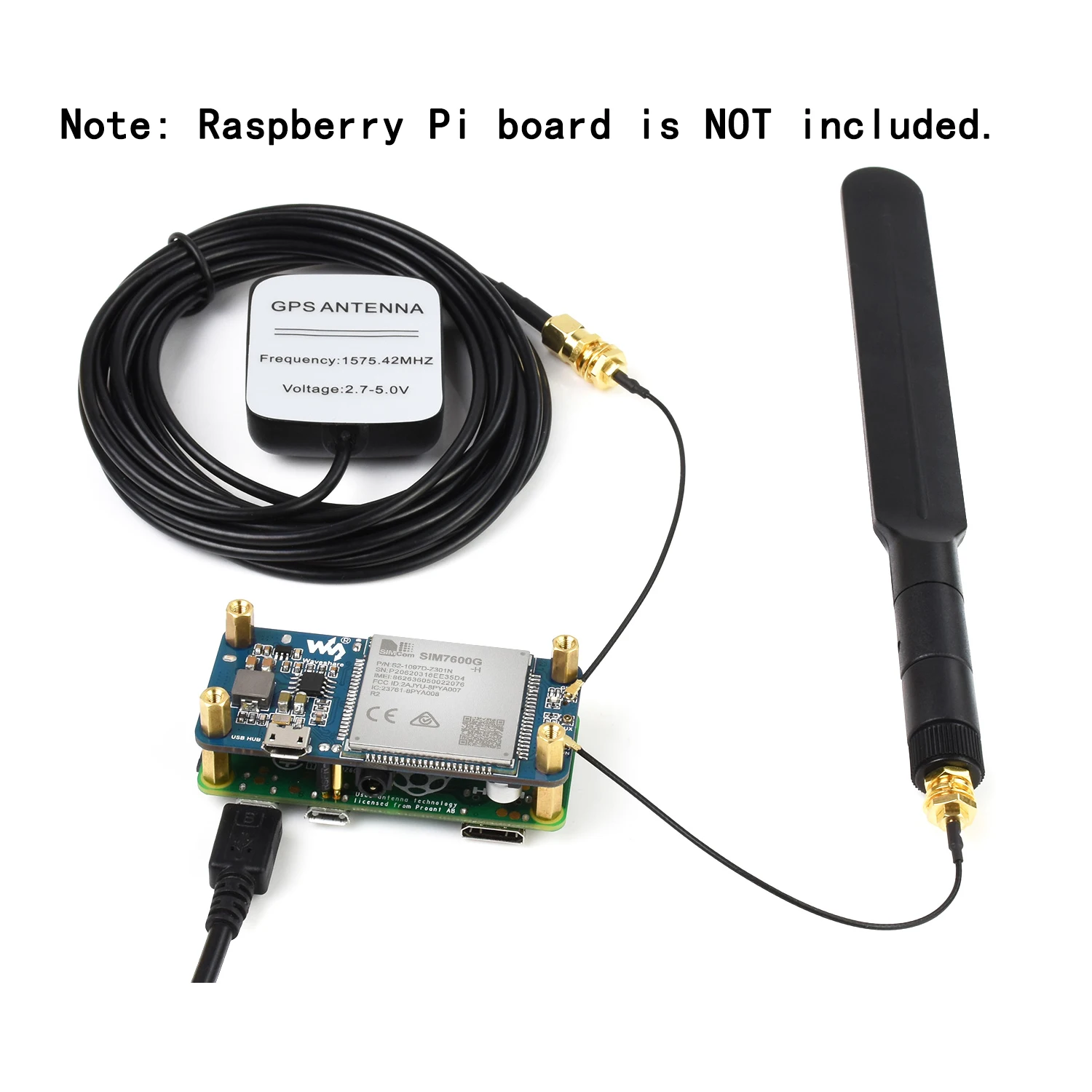

Комплектация:(Не включает плату Raspberry Pi.)

SIM7600G-H 4G шляпа (B) x1

Антенна LTE x1

Антенна GPS x1

USB кабель x1

Набор винтов x1

Включение связи LTE Cat-4 4G / 3G / 2G и позиционирования GNSS

Основано на SIM7600G-H, Global Band

Специальный контакт pogo для Raspberry Pi Zero/Zero W

Разъем MicroUSB для других плат Raspberry Pi или ПК

Включает модуль 4G с глобальным диапазоном SIM7600G-H, совместим с сетью 2G/3G/4G с глобальной поддержкой

Разъем usb-хаб для других плат Raspberry Pi или ПК, обеспечивающий удлинитель USB и доступ к сети 4G

Поддерживает наборы, телефонные звонки, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддерживает GPS, BeiDou, ГЛОНАСС, позиционирование базовой станции LBS

Слот для SIM-карты, поддерживает SIM-карту 1,8 в/3 в

Встроенный аудиоразъем и аудиодекодер для совершения телефонных звонков

2x светодиодный ных индикатора, легко контролировать рабочее состояние

Управление через AT команды (3GPP TS 27,007, 27,005 и V.25TER набор команд)

Поддержка набора приложений SIM: SAT Class 3, GSM 11,14 выпуска 99, USAT

Инструкция на английском языке (примеры для Raspberry Pi)

Инструкция на английском языке: www.waveshare.com/wiki/SIM7600G-H_4G_HAT_(B)

Диапазон частот

LTE Cat-4

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD: B34/B38/B39/B40/B41

3G

UMTS/HSDPA/HSPA +: B1/B2/B4/B5/B6/B8/B19

2 г

GSM/GPRS/EDGE: 850/900/1800/1900 МГц

GNSS

Спутниковые системы

GPS/Beidou/ГЛОНАСС

Тип приемника

16-канальный

C/A код

Чувствительность

-159 дБм (GPS) / -158 дБм (ГЛОНАСС) / TBD (BeiDou)

Холодный старт: -148 дБм

Установка времени до первого (на открытом воздухе)

Холодный старт: <35 с

Горячие старты: <1 с

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Аудио функция

Поддерживает Подавление эха

Поддерживает шумоподавление

Другое

Блок питания

5В

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

Размеры

65,00 × 31,00 мм

Специальный контакт Pogo для подключения к Raspberry Pi Zero/Zero W без дополнительного USB-кабеля
Коннектор MicroUSB общего назначения для других плат Raspberry Pi или ПК

Восходящий канал до 50 Мбит/с и нисходящий канал 150 Мбит/с для сети 4G *

* Означает идеализированную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как покрытие сети, загруженность трафика, состояние базовой станции и т. д.

Встроенный чип usb-хаб с поддержкой USB2.0/1,1,
Обеспечивает 2 коннектора USB-A и 1 паяльную панель USB

Поддерживает GPS, BeiDou, ГЛОНАСС, позиционирование базовой станции LBS

Совершение телефонных звонков или отправка SMS с помощью команд AT, с встроенным аудиоразъемом

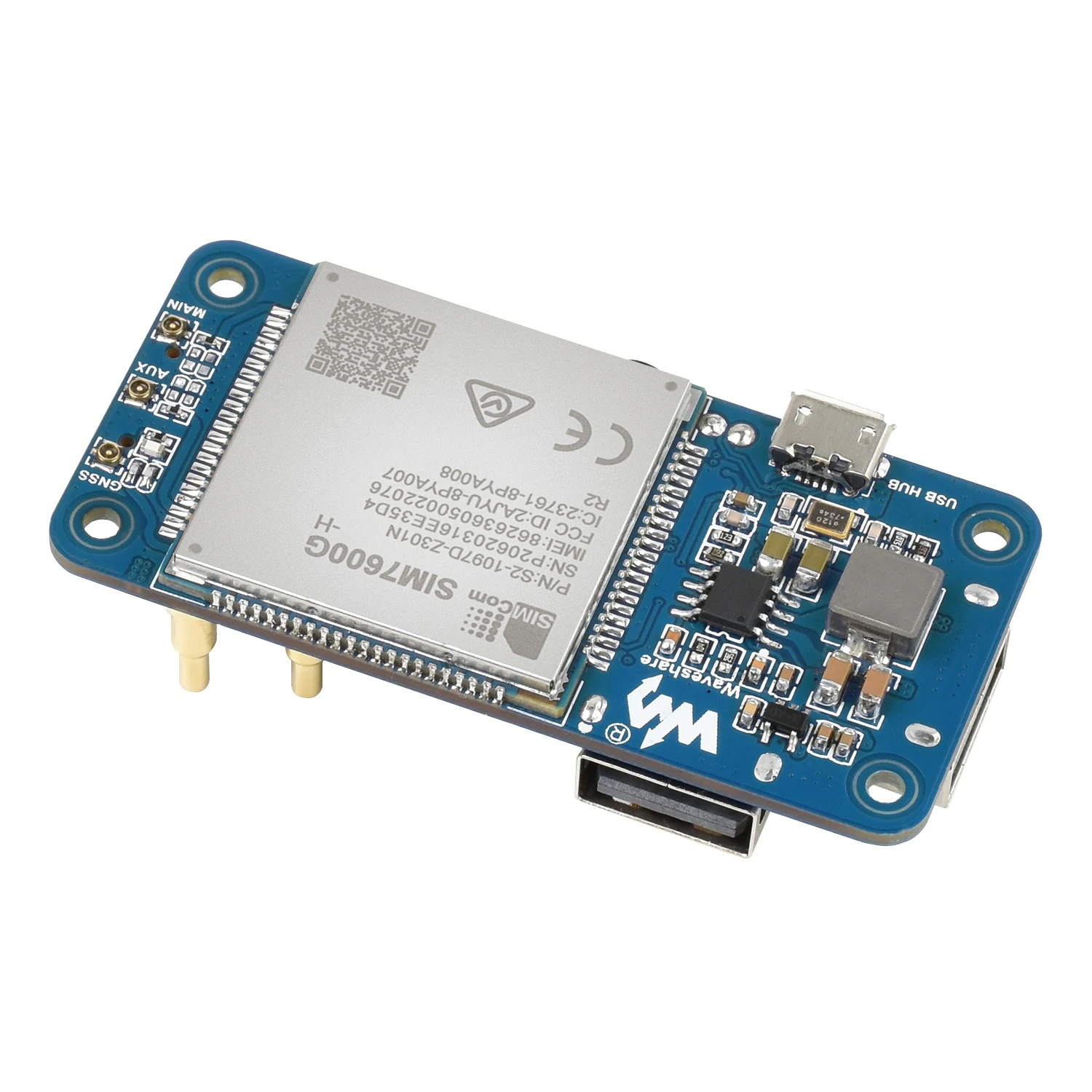

SIM7600G-H

Чип FE1.1S usb-хаб

Аудиодекодер NAU8810

Чип питания MP1482

Транслятор напряжения RT9193-33

Usb-хаб вход

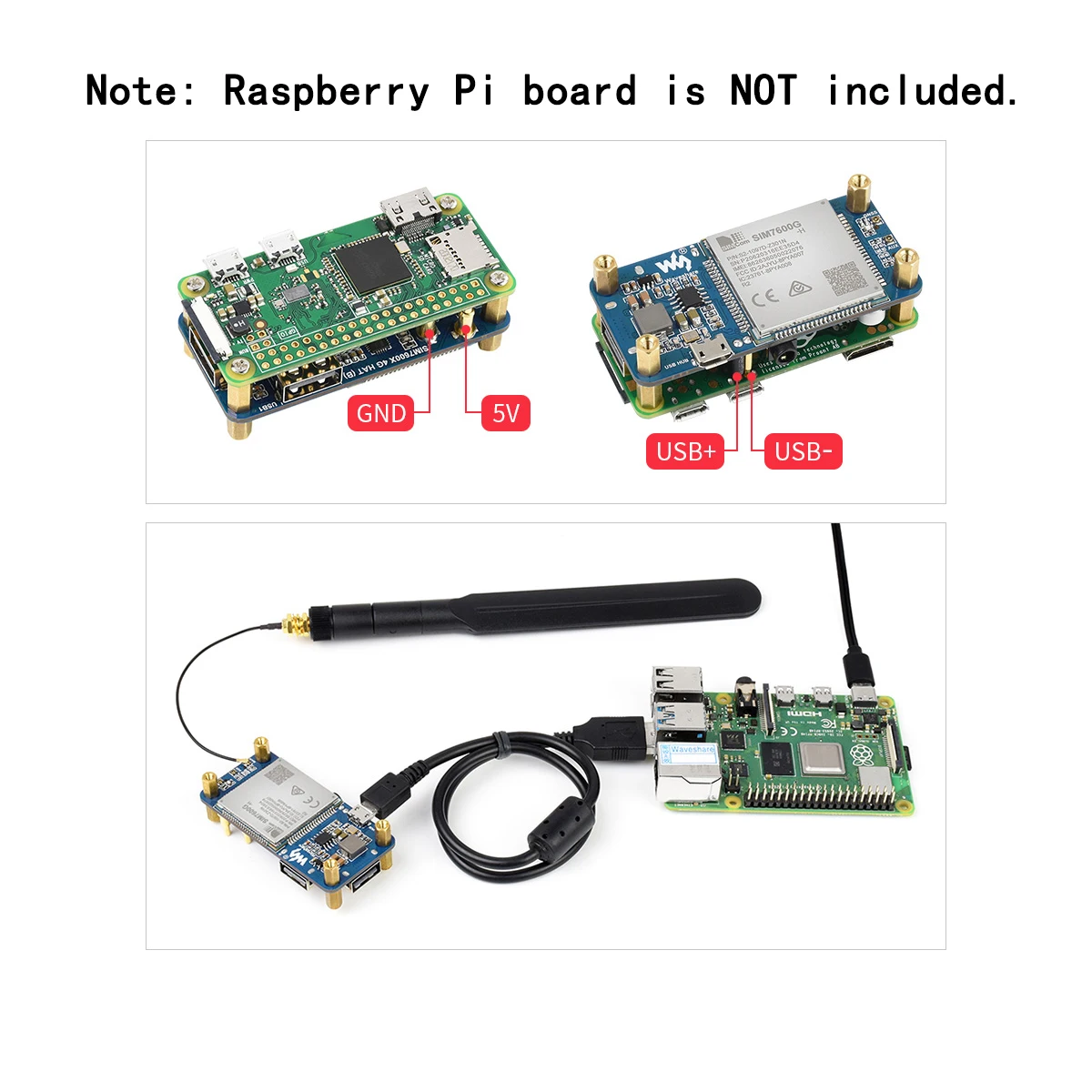

Контакт D +/D- pogo: для Raspberry Pi Zero/Zero W
Разъем MicroUSB: для других плат Raspberry Pi или ПК

Источник питания Pogo pin
5 В: подключается к 5 В контакту нуля/нуля Вт, ток до 2 А
GND: подключается к контакту GND нуля/нуля Вт

Расширенные порты USB
USB1 ~ USB2: USB-A разъемов
USB3: паяльная подушка

Слот для SIM-карты
Поддерживает SIM-карту 1,8 в/3 в

Разъем для наушников/микрофона 3,5 мм

Коннектор главной антенны

Вспомогательный разъем антенны AUX

Разъем антенны GNSS

Индикатор питания

Индикатор состояния сети
