Пульт дистанционного управления Управление Smart Digital Дисплей 0 ~ 100% Регулируемый 50A

Пульт дистанционного управления Управление Smart Digital Дисплей 0 ~ 100% Регулируемый 50A

Параметры продукта

Входное напряжение: DC10-55V (удельное напряжение равно номинальному напряжению двигателя)

Выходное напряжение: линейный под нагрузкой

Мгновенный ток: 50A

Непрерывный ток: в пределах 30A

Вперед и назад: Поддержка

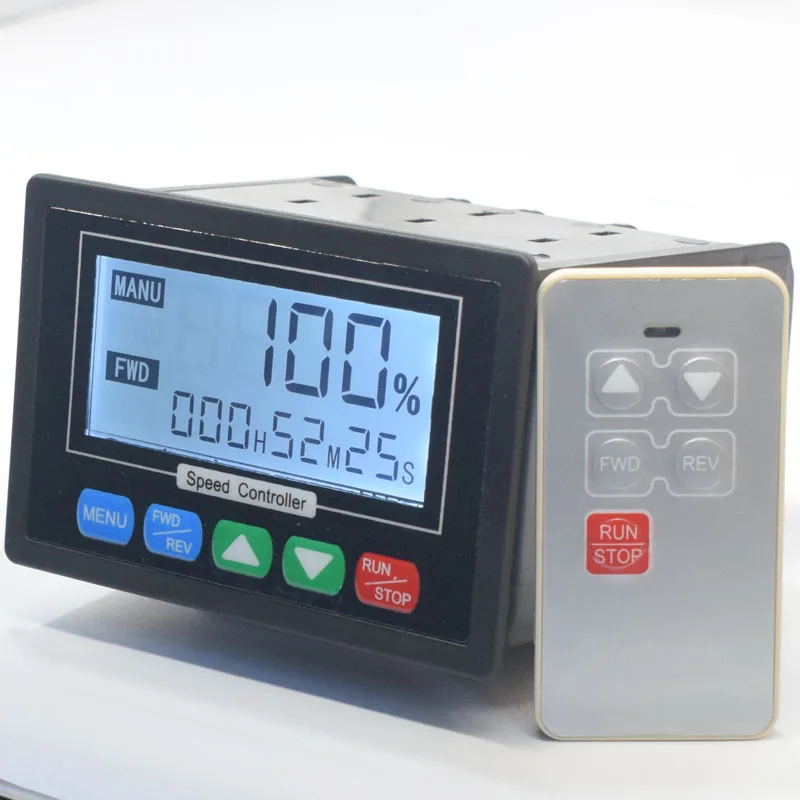

Пульт дистанционного управления: Да

Сроки: Да

Функция ограничения: Да

Медленное начало и медленная Остановка: можно установить

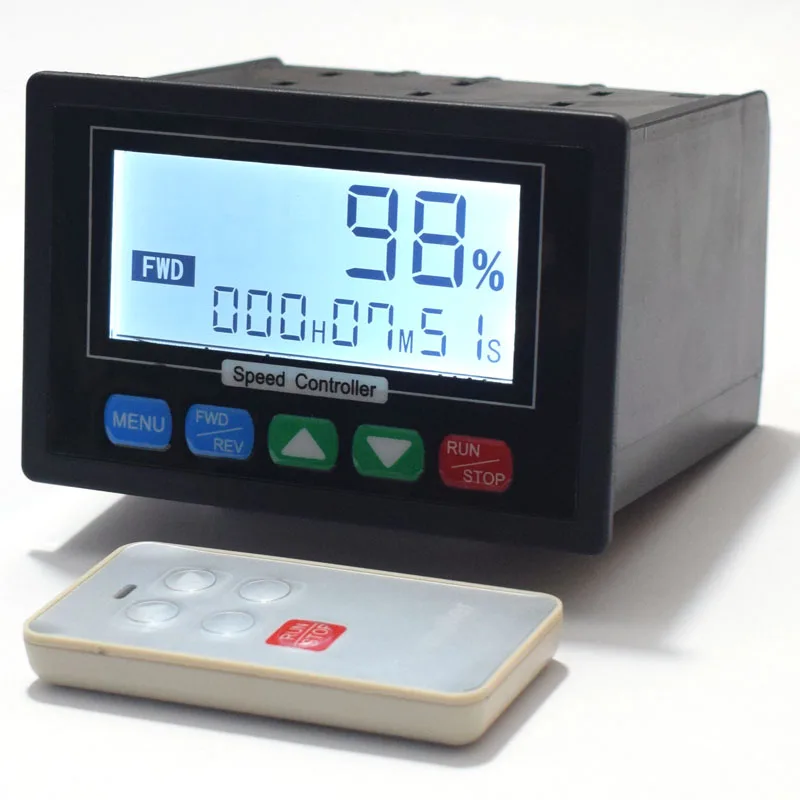

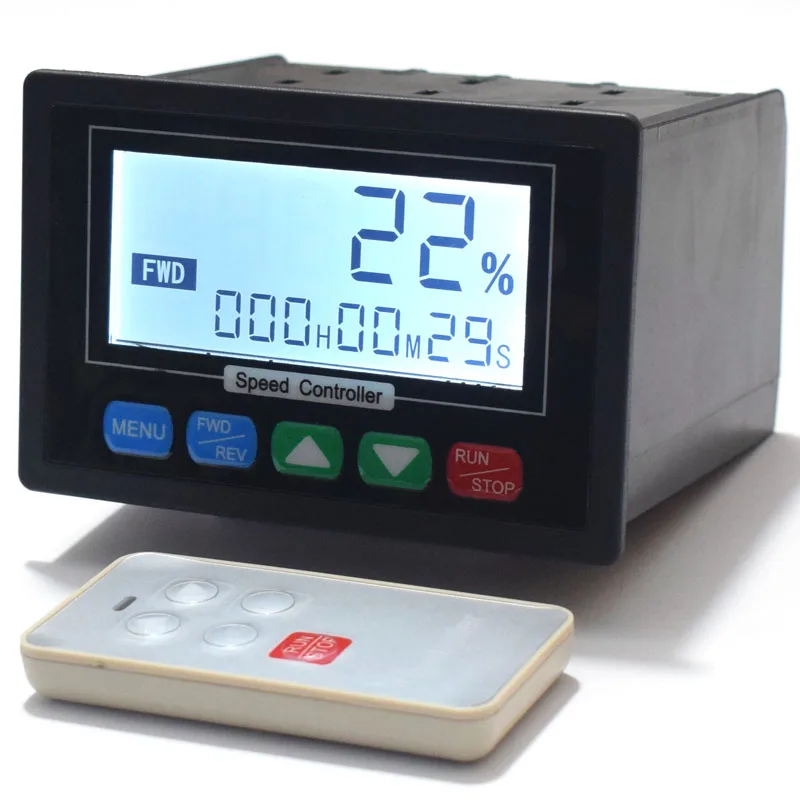

Цифровой дисплей скорости: 0-100 процентный метр

Тип регулирования скорости: регулирование тока

Метод регулирования скорости: jog +-

Диапазон регулировки скорости: 0-100%

Частота управления: 15 кГц

Тип проводки: барьер клеммный блок

Поддерживающий Двигатель: матовый двигатель

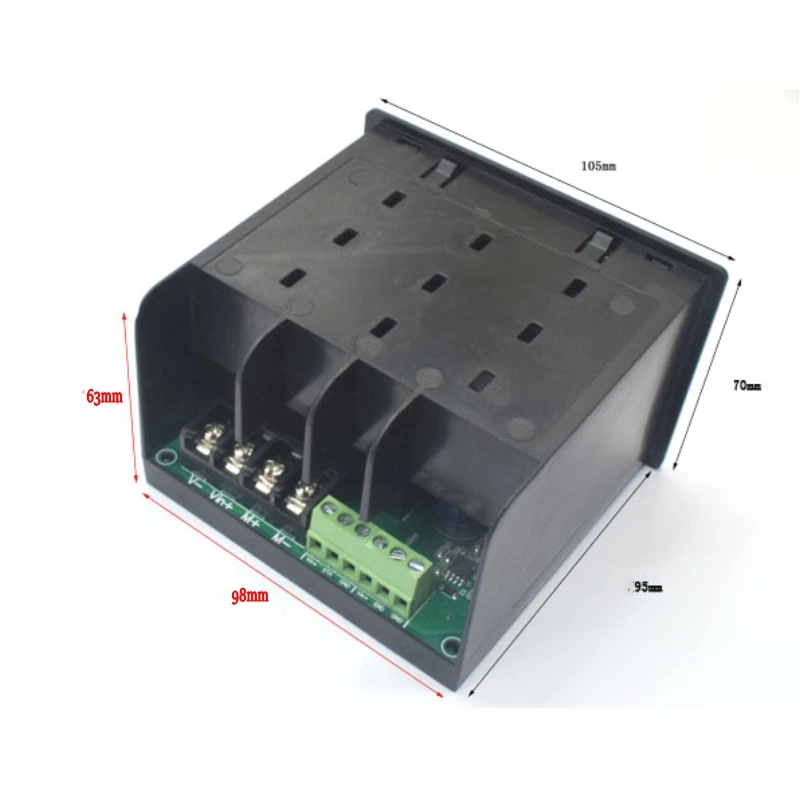

Размер модуля: длина * высота * Глубина 105 мм * 70 мм * 95 мм

Вес нетто продукта: 275 грамм

Открытие панели: длина * ширина 98 мм * 63 мм

Способ установки: Встроенный


Нажмите кнопку меню, чтобы выключить подсветку

Если вам нужен обратный старт, нажмите FWD/REV обратный старт

Примечание: вход должен быть разделен на положительный и отрицательный. Входное напряжение должно быть равно номинальному напряжению двигателя (в пределах 10-55 в)

Например, номинальное напряжение двигателя составляет 12 В, а напряжение регулятора-12 В. Номинальное напряжение двигателя составляет 36 в, а напряжение управляющего-36 в.

Он будет гореть, если вы войдете 220 В

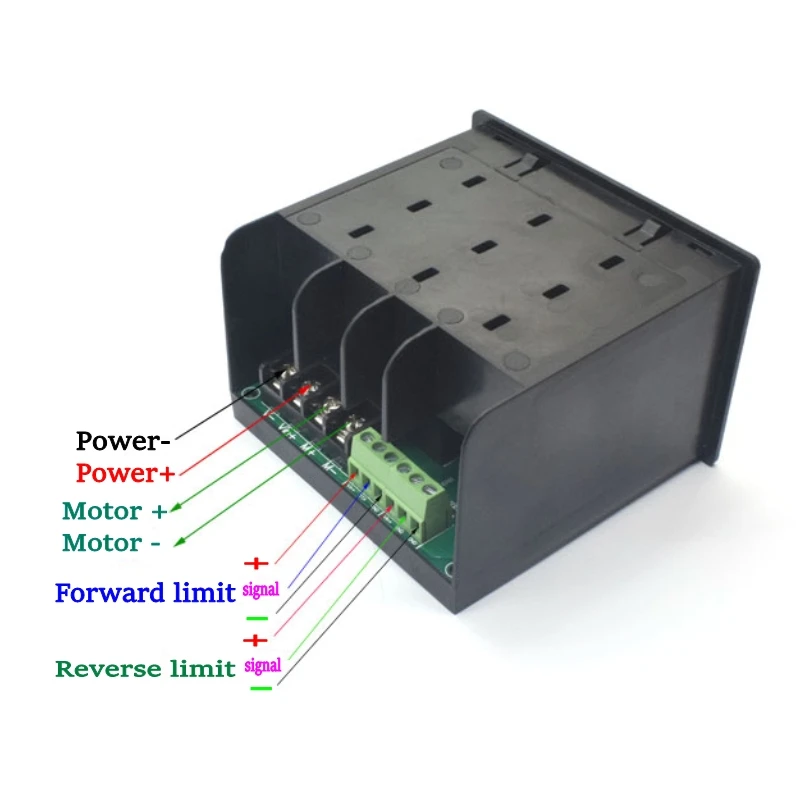

Проводка двухпроводная трехпроводной концевой выключатель заключается в том, как показано на рисунке ниже. Поддерживает нормально открытый механический переключатель тип NPN фотоэлектрический переключатель металлический переключатель приближения зал магнитный переключатель управления

Функции 0-1-2-3-4-5-6-7-8-9-E устанавливаются следующим образом

Функция автоматического выбора ручного режима 0: 1-ручной режим 2-автоматический режим по умолчанию-1 ручной режим.

Функция настройки времени медленного запуска 1: 000-100 медленное начало до 100% скорости регулируется от 0 до 10 секунд. По умолчанию 1 секунда.

Функция настройки времени медленной остановки 2: 000-100 медленное время остановки регулируется от 0 до 10 секунд. По умолчанию 1 секунда.

Функция настройки ограничения скорости 3: 000-080 минимальная скорость регулируется от 0 до 80% и меньше, чем максимальное значение настройки скорости. По умолчанию 0.

Функция настройки ограничения скорости 4: 000-100 Максимальная скорость регулируется между 0-100% и выше минимального значения настройки скорости. По умолчанию 100%.

Функция настройки значения ускорения и замедления 5: 001 002 005 010 015 020 025 каждый раз, когда вы нажимаете клавишу плюс и минус, скорость меняется соответственно на 1%, 2%, 5%, 10%, 15%, 20%, 25%.

Функция настройки времени работы двигателя 6: 0 секунд минимум-999 часов 59 минут 59 секунд максимум по умолчанию 0 часов, 0 минут, 0 секунд, без функции синхронизации.

Следующая функция 7.8.9. Настройка времени в полностью автоматическом режиме

Функция настройки времени вращения вперед 7: 0 секунд минимум-999 часов 59 минут 59 секунд максимум по умолчанию 10 секунд

Функция настройки времени остановки 8: 0 секунд минимум-999 часов 59 минут 59 секунд максимум по умолчанию 10 секунд

Функция настройки времени разворота 9: 0 секунд минимум-999 часов 59 минут 59 секунд максимум по умолчанию 10 секунд

Функция выбора лимитного режима E: бесконечное положение E1 по умолчанию бесконечное положение

E2 нажмите, чтобы начать вращение двигателя вперед, вращение вперед до положительного предела, двигатель останавливается, нажмите вперед и назад, чтобы повернуть начало

E3 нажмите, чтобы начать вращение двигателя вперед, вращение вперед к положительному ограничению вращения двигателя, обратное вращение к отрицательному ограничению остановки двигателя

E4 нажмите, чтобы начать вращение двигателя вперед, вращение вперед до положительного предела, обратное вращение двигателя и циклическая работа


Выбор ручного и автоматического режима нажмите кнопку меню 1, чтобы отобразить 0, чтобы войти в руководство, и автоматический выбор режима 1, это ручной режим 2, это автоматический режим, нажмите кнопку плюс и минус для переключения, нажмите RUN/STOP для сохранения и выхода

Замедленная настройка времени запуска нажмите клавишу меню 2 раза, чтобы войти в функцию 1, удерживайте поверхность кнопки «Плюс» и «минус», чтобы установить время нажатия «RUN/STOP» для сохранения и выхода (10-1) второй 100-10 секунд)

Настройка медленного останова нажмите клавишу меню 3 раза, чтобы войти в функцию 2, удерживайте поверхность кнопки «Плюс» и «минус», чтобы установить время нажатия «RUN/stop» для сохранения и выхода (10-1) второй 100-10 секунд)

Настройка скорости ниже, нажмите клавишу меню 4 раза, чтобы войти в функцию 3, нажмите кнопку плюс и минус, чтобы установить, Нажмите RUN/STOP, чтобы сохранить и выйти

Настройка ограничения скорости нажмите клавишу меню 5 раз, чтобы войти в функцию 4, нажмите кнопку «Плюс» и «минус», чтобы установить значение размера, нажмите «RUN/STOP», чтобы сохранить и выйти из режима

Настройка значения ускорения и замедления нажмите клавишу меню 6 раз, чтобы войти в функцию 5, нажмите кнопку «Плюс» и «минус», чтобы переключить нажатие «RUN/STOP» для сохранения и выхода

Настройка времени работы двигателя


Нажмите клавишу меню 7 раз, чтобы войти в функцию 6, поверхность ключа по умолчанию-это максимальное время 0 часов 0 минут 0 секунд FWD/REV, переключатель часов минуты секунды

Нажмите плюс или минус для настройки часов, минут, секунд, Нажмите RUN/STOP для сохранения и выхода

Функция 7 настройка времени вращения вперед в полностью автоматическом режиме

Нажмите клавишу меню 8 раз, чтобы войти в функциональную поверхность 7 клавиш, по умолчанию используется максимальное время 0 часов 0 минут 10 секунд FWD/REV клавиша переключения часов, минуты, секунды

Нажмите плюс или минус для настройки часов, минут, секунд, Нажмите RUN/STOP для сохранения и выхода

Функция 8 стоп настройка времени вращения в полностью автоматическом режиме

Нажмите клавишу меню 9 раз, чтобы войти в функциональную поверхность 8 клавиш, по умолчанию используется максимальное время 0 часов 0 минут 0 секунд FWD/REV клавиша переключения часов, минуты, секунды

Нажмите плюс или минус для настройки часов, минут, секунд, Нажмите RUN/STOP для сохранения и выхода

Функция 9: установка Обратного времени в полностью автоматическом режиме

Нажмите клавишу меню 10 раз, чтобы войти в функциональную поверхность ключа 9, по умолчанию используется максимальное время 0 часов 0 минут 10 секунд переключатель FWD/REV, час, минута, секунда

Нажмите плюс или минус для настройки часов, минут, секунд, Нажмите RUN/STOP для сохранения и выхода


Выбор режима ограничения E1 E2 E3 E4

Нажмите клавишу меню 11 раз, чтобы войти в функцию E key surface, по умолчанию используется E1 неограниченное количество цифр нажмите плюс и минус для переключения E1 E2 E3 E4 Нажмите RUN/STOP для сохранения и выхода

Функция E2: Нажмите, чтобы запустить двигатель и повернуть вперед, и поверните ДО положительного предела, и двигатель остановится. Нажмите положительную и отрицательную клавиши, чтобы повернуть назад и начать

Функция E3: Нажмите, чтобы начать вращение двигателя вперед, вращение вперед до положительного предела вращения двигателя, обратное вращение до отрицательного предела остановки двигателя

Функция E4: Нажмите, чтобы начать вращение двигателя вперед, вращение вперед до положительного предела, вращение двигателя назад, циклическая работа
