Блок питания LG123 для самостоятельной сборки 6P14 двухтактная 10 Вт + 380-300 В

Блок питания LG123 для самостоятельной сборки 6P14 двухтактная 10 Вт + 380-300 В

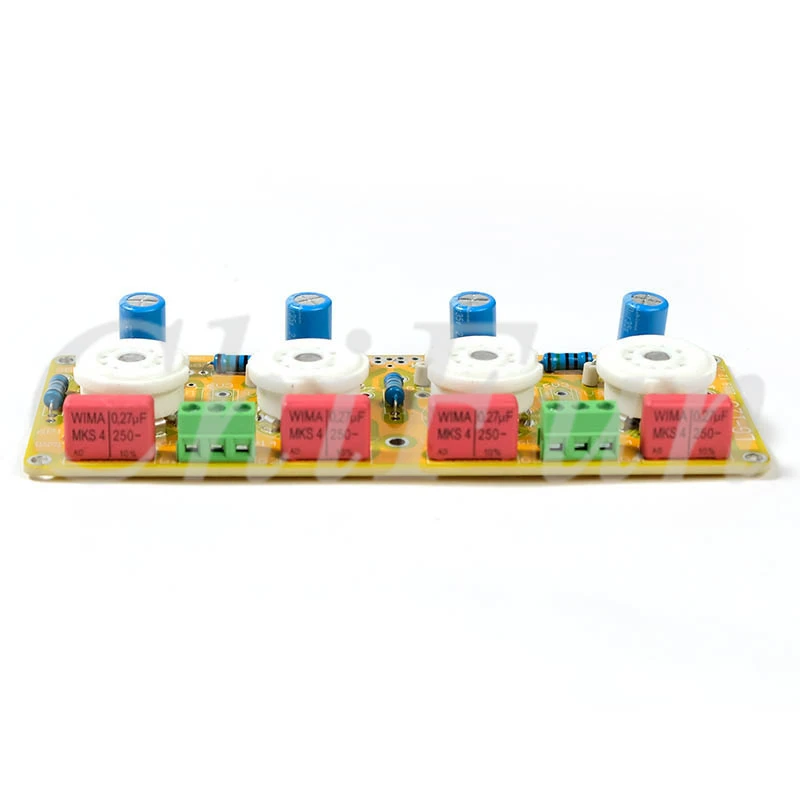

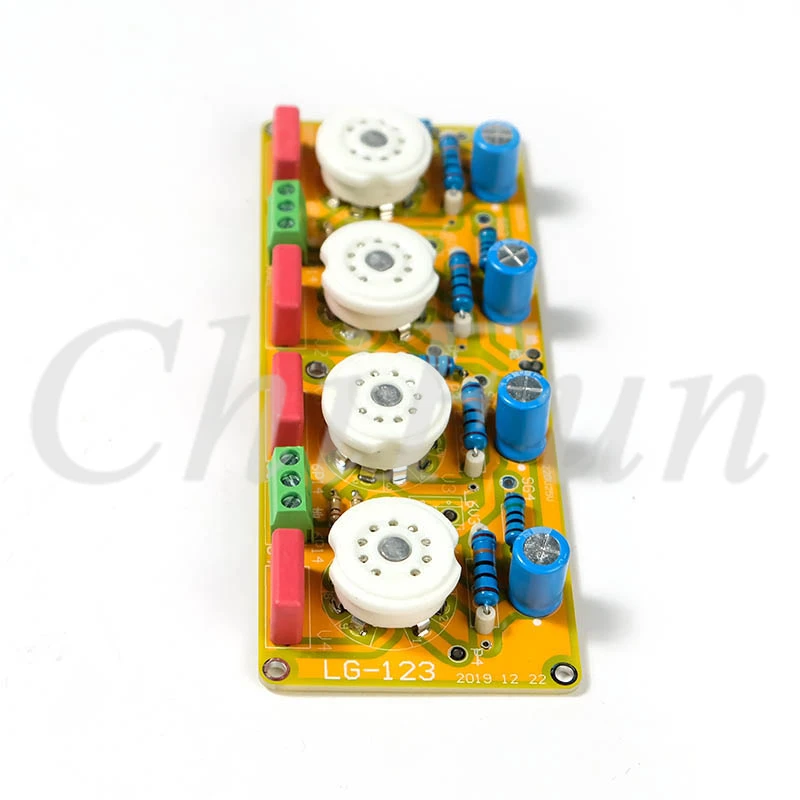

Электронный трубчатый двухтактный усилитель мощности LG123 6P14, пустая плата: Классические характеристики цепи отличные, разумная проводка, подходит для стандартного подключения, триодного подключения и суперлинейного подключения, гибкое использование, мощность 10 Вт + 10 Вт, подходит для сборки «сделай сам». Источник питания постоянного тока 380-300 В

Список ЗНАЧЕНИЙ бортовых компонентов:

4-острые 9-контактные трубчатые гнезда для электронных трубок 6P14,

4 катодные резисторы 150 Ом 3 Вт,

U25v катодный электролиз 4 шт,

4 шт. резисторов 150 Ом 2 Вт,

4 270K 1/8 Вт Сетка-заземление резисторов,

4 конденсатора для перекрестного подключения со спецификациями от 0.22U/250V до 0.68U/250V,

Схематическая схема следующая

Стандартное описание подключения: на плате 6P14 девятый контакт резистора 150 Ом SG подключен к положительному источнику питания VCC.

Описание подключения транзистора: Подключите 9-й контакт 6p14, резистор 150 Ом SG к 7-му контакту 6p14 на плате.

Описание суперлинейного подключения: сопротивление SG 150 Ом 9-го контакта 6P14 на плате подключено к суперлинейному крану выходного трансформатора, как показано на рисунке выше.

Особенности платы:

1: конструкция с плоским штифтом на универсальном девятиконтактном гнезде для керамической трубки не протекает олово, она прочная и надежная.

2: резистор и конденсатор могут быть установлены спереди и сзади, а трубка может быть открыта.

Декларация: цепь инвертора, цепь вождения и выходной трансформатор отсутствуют на плате, и на плате есть только 4 неровные выходные цепи из силовых трубок 6P14.
