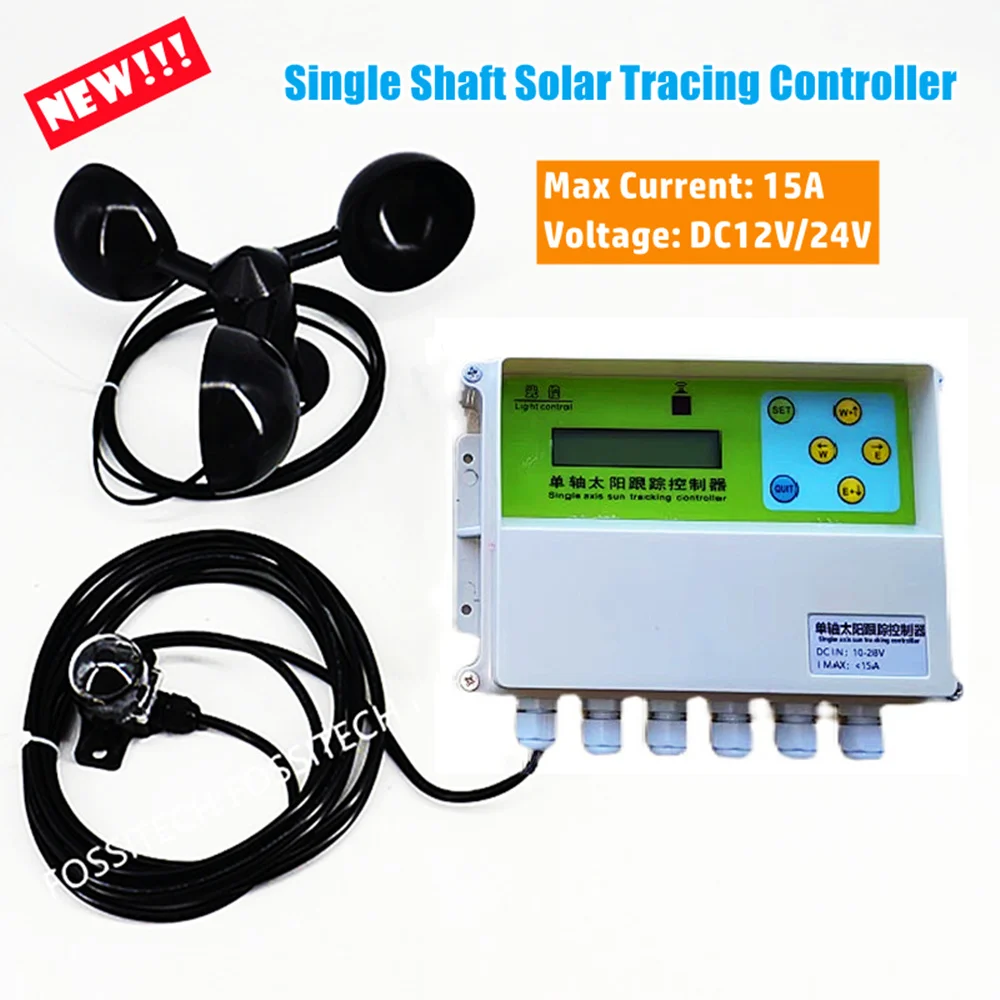

Новый автоматический контроллер слежения за солнечной батареей с одним валом 15 А

Новый автоматический контроллер слежения за солнечной батареей с одним валом 15 А

Modname = ckeDitor

Высокотоковый одноосевой Солнечный автоматический контроллер слежения солнечная панель система слежения Солнечный Наклонный Солнечный трекер контроллер

* Руководство на английском языке доступно.

Этот контроллер является одноваловым солнечным контроллером, он принимает Специальное внутреннее и внешнее Двойное положение обнаруженияОбнаружение головы для обнаружения направления солнечного света, процесс анализа суждения через SCM электрическую цепь на контроллере для обнаружения сигнала головы, выполните весь процесс отслеживания солнечного света через соответствующий двигатель платформы электрического реле контроль сборки на электрической плате, в то же время, Он по-прежнему имеет такие функции, как выравнивание при ветре, сброс в ночное время, принять английский жидкокристаллический дисплей, чтобы указать соответствующие параметры, И может использовать кнопки на контроллере, чтобы свободно устанавливать различные параметры.

Эта платформа контроллера должна быть наклонена на одной платформе вала, приводной двигатель платформы-двигатель щетки постоянного тока,Напряжение двигателя 12 В или 24 В, ток одиночного двигателя должен быть менее 15 А. Оба направления платформы должны иметь ограничительный переключатель.

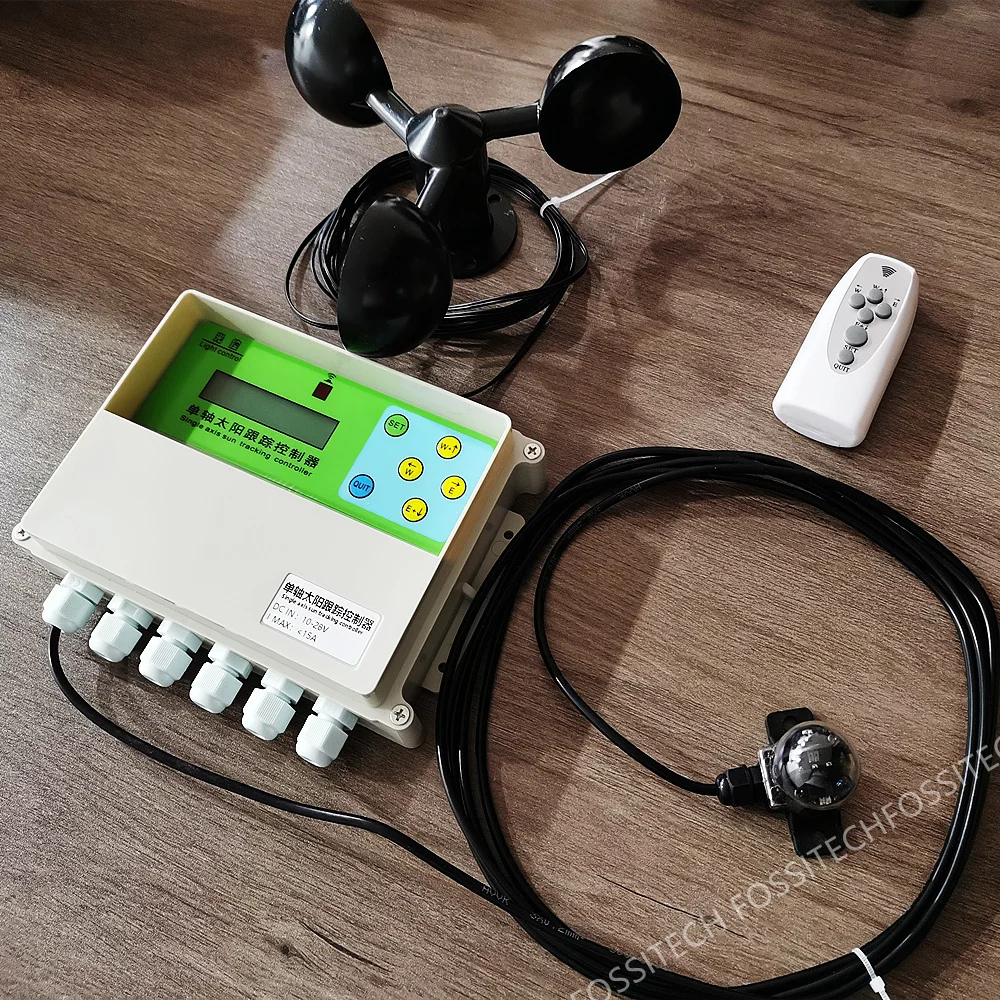

1.Основной контроллер:

Монтажные отверстия на 4 мм: расстояние между левым и правым отверстиями: 174 мм, расстояние между отверстиями вверх и вниз: 60 мм.

Водонепроницаемая коробка используется в качестве корпуса, с 6 водонепроницаемыми интерфейсами для подключения к линии. Все линии на основной плате соединены клеммной проводкой. Соответствующий статус параметров на экране дисплея можно увидеть через верхнюю крышку, и различные операции могут быть выполнены на контроллере через ключи.

1. Пульт дистанционного приема головки 2. Дисплей зуммер 3. Sunshine detect head 4. Датчик скорости ветра 5. Концевой терминал (слева направо-западные, наземные, восточные) 6. Предохранитель (по умолчанию 7а) 7. Вход источника питания (12 или 24 В постоянного тока, левый положительный и правый отрицательный) 8. Выход двигателя 9. Выход указывает на лампу 10. Экран дисплея 11. Кнопка управления

2. Головка обнаружения направления:

Тест головка делает Высокая точность Фоточувствительный элементы в применимые светильник диапазон спектра как солнце чувствительных компонентов, с помощью полу сферы тонкой пластиой, внутренний настроен в форме веера для трещины Тип irising в сборе, внутренний настроенный гироскоп чип, возможность проверить обе стороны излучения и угол наклона одновременно, Передача сигнала на основную панель управления через кабель длиной около 3 м.

Метод фиксации тестовой головки заключается в том, что непосредственно фиксируется на платформе болтами M6 и действием вместе с платформой, должны быть твердыми при установке, в то же время, восточное направление на испытательной головке должно соответствовать восточному географическому направлению и таким же, чтобы повернуть направление устройства.

3. Датчик скорости ветра (опционально):

Датчик скорости воздуха-это тип напряжения, скорость воздуха и напряжение сигнала, которое должно быть пропорционально (сзади прилагается напряжение сигнала и скорость воздуха в окружающей среде, соответствующая таблице), датчик скорости воздуха должен самостоятельно подключить провод к контроллеру, обратите внимание, что черный провод подключается к G, черный провод с белыми полосками подключается.

4. Инфракрасный пульт дистанционного управления (дополнительная часть)

Используйте 2 батареи #7,

5. Ограничительный переключатель (опционально)

Этот контроллер также может подключаться в три типа провода тип NPN подход Переключатель, возможность подключения питания + терминал в + терминал концевого терминала при использовании этого типа переключатель в качестве предела, тогда хорошо, другие же методы B. (Например, когда компания покупает бесконтактный выключатель, определение проводки: Коричневый +, синий G, черный предельный сигнал.) Обратите внимание, что Сверху находится зона обнаружения. Когда металл находится в пределах 5 мм, предельный сигнал будет выходным.
