ELS27 ELM327 HS/MS CAN FORScan для Mazda Ford Lincoln Mercury Скрытая функция программирования ELM 327 V1.5 USB

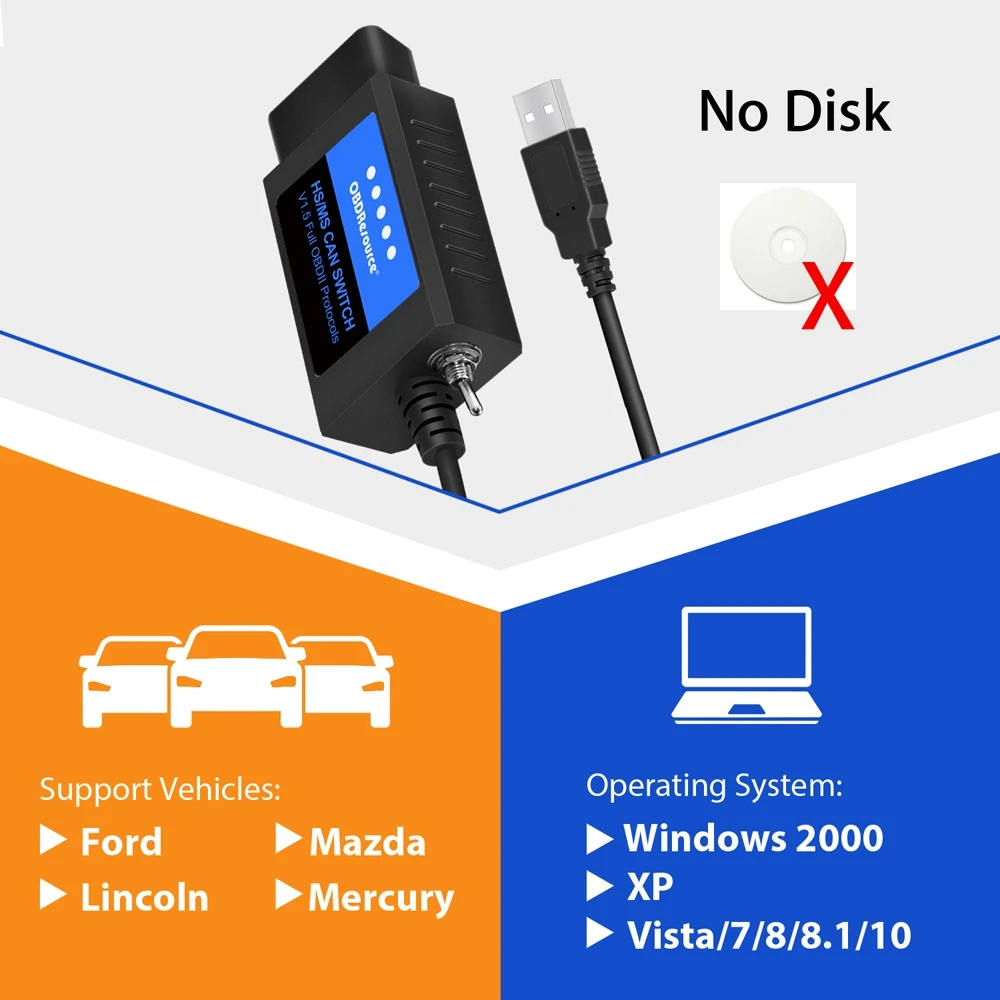

Перед заказом (без диска):

1. Нет CD-диска, мы отправим вам ссылку для загрузки USB драйвера и программного обеспечения, или, пожалуйста, загрузите, пожалуйста, следуйте инструкции пользователя.
2. Пожалуйста, выполните 【 CH340 】 драйвер USB в качестве administrator при установке.
3. ELS27 / ELM327 HS/MS может работать только на компьютере windows, а не на смартфоне.
4. Пожалуйста, переключите HS/MS, чтобы HS-CAN положение при первом подключении.
5. 【Новый 2019 + Mazda 3 и CX-30 не поддерживает

Есть много ELM 327, но это как-то отличается?

1. Этот ELS27/ELM327 HS/MS CAN FORScan работает с автомобилями 12 В ford и грузовиками серии F, такими как F150. F250. F350. F450

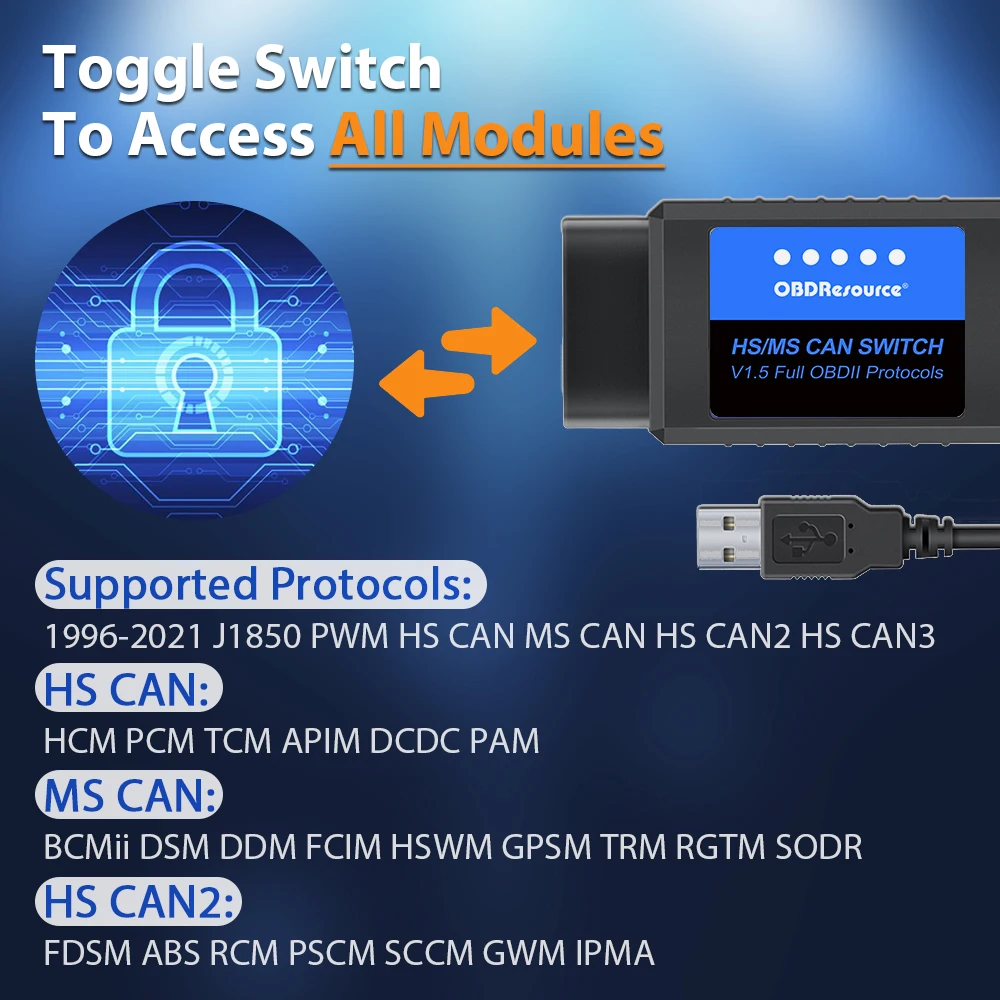

2. Специальная конструкция с переключателем: подключение различных CAN автобусов, таких как MS CAN bus и HS CAN bus.
3. Скрытые функции автомобилей Ford, Mazda, Lincoln и Mercury: напоминание о превышении скорости, один щелчок светильник неба, контроль давления в шинах, автоматический головной светильник s, автоматические щетки, аварийный стоп мигающий светильник и так далее.
Таким образом, поддерживает конкретные особенности протоколов производителя, что делает FORScan более мощным в работе с этими моделями, чем любой обычный сканер OBD2.

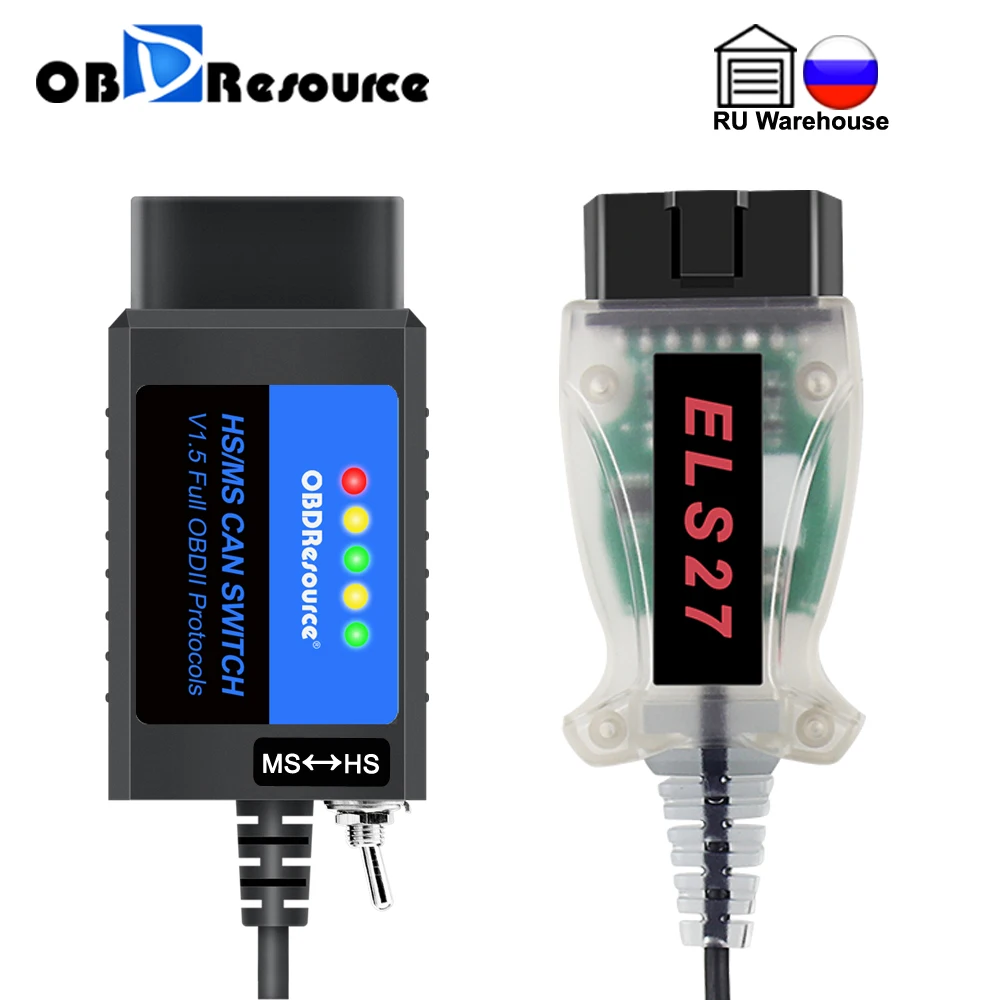

Различные между ELS27 и ELM327 HS/MS CAN FORScan

【 1. Различные кристаллы 】
● ELM 327 USB V1.5 с HS/MS может переключаться
● ELS27 не имеет переключателя, со встроенным переключателем, он будет автоматически переключаться между HS-CAN MS-CAN

【 2. Различные настройки 】
● Выполните важные настройки при использовании ELM327 HS/MS CAN
Настройки-подключение-ELM 327 Special-Auto

● Выполните важные настройки при использовании ELS27
Настройки-подключение-ELM 327 Special-RTS реле

Почему стоит выбрать ELS27/ELM327 HS/MS CAN FORScan для Ford:

Обратите внимание, что многие модели для Ford и Mazda (приблизительно с 2003 по 2004) оснащены MS CAN автобусом, в дополнение к обычным HS CAN автобусом.
В отличие от шины HS CAN, шина MS CAN не поддерживается на складе ELM 327, потому что MS CAN является решением для конкретного производителя и находится на штифтах без OBDII.
Этот ELS27/ELM327 HS/MS CAN FORScan был изменен, чтобы позволить ему реализовать MS CAN bus.

Преимущества

1. Версия прошивки V1.5, с чипом PIC18F25K80, поддерживает J1850

2. ELS27/ELM327 HS/MS CAN и ноутбук подключены через USB кабель,
Подключение USB делает процесс тестирования более стабильным.
Не нужно беспокоиться о повреждении транспортного средства из-за прерывания программирования.

3. Работа с мощным программным обеспечением: FORScan

4. Поддержка нескольких языков

Операционная система:

FORScan поддерживает Windows XP / 7 / Win8 / most Win10.

● Примечание: для Windows поддерживается только архитектура x86. ARM architecture не поддерживается!

Транспортные средства, поддерживаемые FORScan:

Все автомобили Ford, Mazda, Lincoln, Mercury, которые могут быть обработаны поддерживаемыми адаптерами.
Это 99% моделей после 2000 года и около 92% моделей после 1996 года (год, когда OBD-2 стал стандартом в США).

● Примечание: Новинка 2019 + Mazda 3 и CX-30 не поддерживаются

Поддержка программного обеспечения FORScan:

FORScan может обнаруживать модули, которые не видны для обычных OBD-II сканеров, может показать вам коды неисправностей, которые никогда не отображаются сканерами OBDII, может показать вам PIDs, которые не поддерживаются любым OBD-2-сканером, выполните конкретные тесты и процедуры обслуживания.

Другими словами, FORScan может делать то, что обычные OBD-II сканеры не могут сделать.

FORScan поддерживает программирование PATS-требуется Расширенная лицензия

Примечание: функции могут быть реализованы не для всех моделей. Пожалуйста, проверьте наличие функции в списке функций при подключении FORScan к транспортному средству
Сервис-> Программирование PATS
Конфигурация и программирование-> Конфигурация модуля
Конфигурация и программирование-> Конфигурация модуля (как встроенный формат)
Конфигурация и программирование-> Центральная конфигурация
Конфигурация и программирование-> сброс/конфигурация модуля (требуется узнать изменения центральной конфигурации, связанные с этими модулями)

Все остальные функции не требуют дополнительной лицензии!

Совместимость с OBD-II

Если вы не уверены, посмотрите под капот и попробуйте найти ярлык, в котором четко указано, что транспортное средство предназначено для соответствия нормам OBD2.

Если транспортное средство не соответствует OBD-II, вы не можете использовать этот ELM327 USB V1.5 для получения диагностической информации от вашего автомобиля.

Как использовать:

1. Щелкните правой кнопкой CH341SER.EXE, выберите «Run as administrator», установите драйвер USB.
2. Щелкните правой кнопкой мыши FORScanSetup2.3.19.beta.exe, выберите «Run as administrator», установите FORScan
3. Подключите диагностический кабель ELM327 к автомобилю и ноутбуку, включите зажигание автомобиля. Дважды щелкните значок программного обеспечения forscan с рабочего стола для запуска.
4. Подключите кабель ELS27/ELM 327 USB V1.5 к автомобилю и ноутбуку, включите зажигание автомобиля. Дважды щелкните значок программного обеспечения forscan с рабочего стола для запуска. Затем нажмите на значок подключения, как показано на следующем рисунке.

Упаковочный лист

1 шт. * ELS27 или ELM327 HS/MS CAN
1 шт. * Руководство пользователя

Вопросы и ответы:

Вопрос: Какая лицензия продлена, почему и когда мне это нужно?
О: Расширенная Лицензия обеспечивает доступ к функциям конфигурации и программирования FORScan, а также к небольшим функциям обслуживания (например, программированию PATS). Базовые функции FORScan (подключение, получение информации о транспортном средстве, параметры чтения, чтение и сброс диагностических кодов неисправностей, запуск тестов и сервисных функций и т. д.) не требуют дополнительной лицензии. Кроме того, вы можете бесплатно 2 месяца расширенной лицензии, который может быть выпущен для тех, у кого учетной записью на forscan официальный форум. Также есть платные долгосрочные и пожизненные лицензии. Более подробную информацию о расширенной лицензии можно найти в официальном магазине forscan.

В: почему FORScan не показывает функции Y для моего автомобиля? Когда эта функция будет добавлена?
О: функции могут быть очень разными для разных моделей и особенно для разных поколений моделей и разных брендов. Например, на данный момент существует 50 + известных версий процедуры ABS bleed для моделей Ford, только 10 + реализованы в FORScan.
Мы не добавляем функции только для удовольствия, так как количество функций огромное из-за нескольких версий. Поэтому мы добавляем функции по запросам. Больше запросов от пользователей на функцию-больше шансов добавить эту функцию в ближайшее время.

В: Как я могу получить расширенную лицензию после пробного периода?
О: на данный момент доступно только 2 месяца бесплатной расширенной лицензии. После истечения срока действия вы сможете оформить еще 2 месяца, а также бесплатно. Или вы можете купить долгосрочную (1, 3, 5 лет) или пожизненную расширенную лицензию.

В. Какая функция «Инициализация модуля», почему и когда нам это нужно?

А. Функция инициализации модуля требуется для транспортных средств, которые распределили PATS, поэтому два или более модулей (ECUs) включены в безопасность транспортного средства. Один из модулей-«основной», который хранит ключи и управляет процессом программирования. Другие модули являются «вспомогательными», которые обеспечивают безопасность на определенном блоке (обычно PCM, FIP или ABS). Например, инструментальный кластер (IC) является основным модулем PATS для ЕС Focus Mk2 и PCM является вспомогательным. Если IC не может прочитать ключ, PCM не позволит запускать двигатель. Основные и вспомогательные модули должны быть «совпадают» (сопряжены), в противном случае вор может запускать двигатель с его собственным PCM. Таким образом, функция инициализации модуля выполняет сопряжение.

Выше описывается, когда пользователь должен использовать эту функцию: она должна использоваться только в том случае, если вы заменили один или несколько модулей PATS. Плохая идея запускать эту функцию «просто в чехол» после программирования клавиш (хотя некоторые Редкие автомобили требуют его-например, модели AU).

Проблема 1: Ноутбук не подключается к кабелю.

Решение:
Шаг 1: Проверьте, установлен ли драйвер USB: Щелкните правой кнопкой мыши «Мой компьютер», «Диспетчер устройств», «порты» (COM и LPT), если вы не видите CH340, переустановите драйвер USB.

Шаг 2: Если драйвер USB установлен, пожалуйста, проверьте подключение USB и соединение OBDII, убедитесь, что подключены хорошо.

Проблема 2: нет подключения к транспортному средству, если вы используете систему Win10

Решение:
Шаг 1: Щелкните правой кнопкой мыши значок FORScan на рабочем столе, выберите «Свойства», выберите «Совместимость», выберите «Windows7», затем сохраните.

Шаг 2: Щелкните правой кнопкой на значке FORScan, выберите «Run as administrator», подключите кабель к автомобилю и ноутбуку, включите зажигание для проверки.

Проблема 3: Этот адаптер не распознает мой модуль IPC на моем 2018 F 150 я попробовал получить доступ к MS Can switch, но он не распознает его. Другие модули ок.

Это в основном проблема программного обеспечения. Вы можете нажать на ссылку для установки FORScan 2.3.17
//forscan.org/download/FORScanSetup2.3.17.beta3.exe

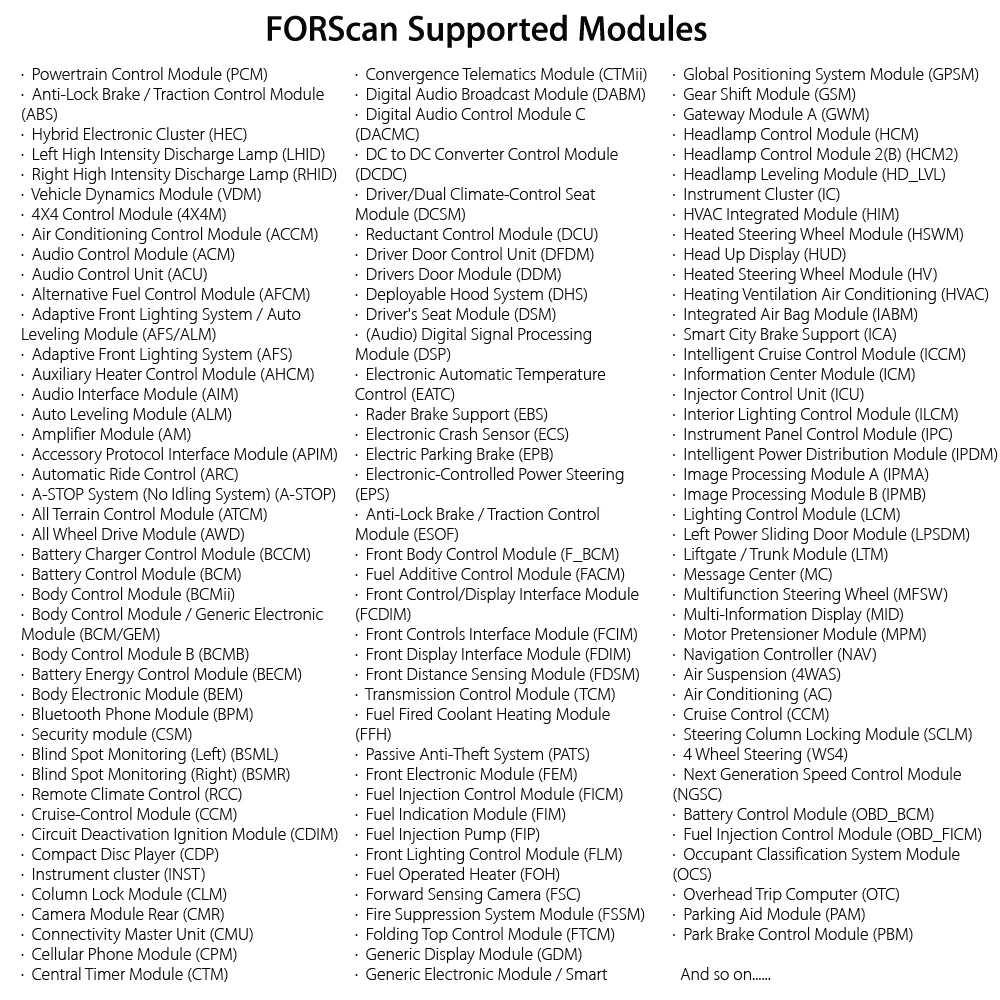

Поддерживаемые модули FORScan

Модуль управления силовым поездом (PCM)
Антиблокировочный тормоз/блок управления тягой (ABS)
Гибридный электронный кластер (HEC)
Левая разрядная лампа высокой интенсивности (LHID)
Правая высокоинтенсивная разрядная лампа (RHID)
Модуль динамики транспортного средства (VDM)
4X 4 модуля управления (4X4M)
Модуль управления кондиционером (ACCM)
Модуль управления аудио (ACM)
Блок управления аудио (ACU)
Альтернативный модуль управления топливом (AFCM)
Адаптивная система переднего освещения/автоматический нивелирующий модуль (AFS/ALM)
Адаптивная система переднего освещения (AFS)
Вспомогательный модуль управления нагревателем (AHCM)
Модуль аудио интерфейса (AIM)
Модуль автоматического выравнивания (ALM)
Модуль усилителя (AM)
Вспомогательный модуль интерфейса протокола (APIM)
Автоматическое управление ездой (дуга)
Система A-STOP (без системы холостого хода) (A-STOP)
Модуль управления рельефом (ATCM)
Весь модуль привода колеса (AWD)
Модуль управления зарядным устройством (BCCM)
Модуль управления батареей (BCM)
Модуль управления корпусом (BCMii)
Модуль управления корпусом/Универсальный электронный модуль (BCM/GEM)
Модуль управления корпусом B (BCMB)
Модуль управления энергией батареи (BECM)
Электронный модуль кузова (BEM)
Модуль телефона Bluetooth (BPM)
Модуль безопасности (CSM)
Мониторинг слепых зон (слева) (BSML)
Мониторинг слепых зон (справа) (BSMR)
Дистанционное Климатическое управление (RCC)
Модуль круиз-контроля (CCM)
Модуль зажигания отключения цепи (CDIM)
Компактный проигрыватель дисков (CDP)
Инструментальный кластер (INST)
Модуль блокировки колонны (CLM)
Задний модуль камеры (CMR)
Мастер подключения (CMU)
Модуль сотового телефона (CPM)
Центральный модуль таймера (CTM)
Модуль телематики конвергенции (CTMii)
Модуль цифрового аудио вещания (DABM)
Цифровой модуль управления аудио C (DACMC)
Модуль управления преобразователем постоянного тока в постоянный ток (DCDC)
Драйвер/двойной климатический модуль сиденья (DCSM)
Модуль управления редуктором (DCU)
Блок управления водительской дверью (DFDM)
Модуль двери для водителей (DDM)
Разворачиваемая система вытяжки (DHS)
Модуль сиденья водителя (DSM)
(Аудио) модуль обработки цифрового сигнала (DSP)
Электронный автоматический контроль температуры (EATC)
Тормозная Опора Rader (EBS)
Электронный датчик аварии (ECS)
Электрический стояночный тормоз (EPB)
Усилитель руля с электронным управлением (EPS)
Антиблокировочный тормоз/блок управления тягой (ESOF)
Модуль управления передним корпусом (F_BCM)
Модуль управления топливной добавкой (FACM)
Модуль интерфейса переднего управления/дисплея (FCDIM)
Модуль интерфейса переднего управления (FCIM)
Модуль интерфейса переднего дисплея (FDIM)
Модуль обнаружения переднего расстояния (FDSM)
Модуль управления передачей (TCM)
Модуль нагрева охлаждающей жидкости на топливе (FFH)
Пассивная противоугонная система (PATS)
Передний электронный модуль (FEM)
Модуль управления впрыском топлива (фасм)
Топливный модуль индикации (FIM)
Топливный насос (FIP)
Модуль управления передним освещением (FLM)
Топливный нагреватель (FOH)
Камера переднего зондирования (FSC)
Модуль системы пожаротушения (FSSM)
Складной верхний модуль управления (FTCM)
Универсальный модуль дисплея (GDM)
Универсальный электронный модуль/умная распределительная коробка (GEM/SJB)
Универсальный электронный модуль (драгоценный камень)
Универсальный Функциональный модуль (GFM)
Модуль глобальной системы позиционирования (GPSM)
Модуль переключения передач (GSM)
Модуль шлюза A (GWM)
Модуль управления налобным фонарем (HCM)
Модуль управления налобным фонарем 2(B) (HCM2)
Модуль выравнивания фары (HD_LVL)
Инструментальный кластер (IC)
Интегрированный модуль HVAC (HIM)
Модуль рулевого колеса с подогревом (HSWM)
Дисплей Головы вверх (HUD)
Модуль рулевого колеса с подогревом (HV)
Отопление вентиляция кондиционер (HVAC)
Интегрированный модуль воздушного мешка (IABM)
Умная городская Тормозная опора (ICA)
Интеллектуальный модуль круиз-контроля (ICCM)
Модуль информационных центров (ICM)
Блок управления инжектором (ICU)
Модуль управления внутренним освещением (ILCM)
Модуль управления приборной панелью (IPC)
Интеллектуальный модуль распределения питания (IPDM)
Модуль обработки изображений A (IPMA)
Модуль обработки изображений B (IPMB)
Модуль управления освещением (LCM)
Левый силовой модуль раздвижной двери (LPSDM)
Liftgate/модуль багажника (LTM)
Центр сообщений (MC)
Многофункциональный руль (MFSW)
Мультиинформационный дисплей (MID)
Модуль двигателя (MPM)
Навигационный контроллер (NAV)
Пневматическая подвеска (4WAS)
Кондиционер (AC)
Круиз-контроль (CCM)
Модуль блокировки рулевой колонки (SCLM)
4 колеса рулевого управления (WS4)
Модуль контроля скорости следующего поколения (NGSC)
Модуль управления батареей (OBD_BCM)
Модуль управления впрыском топлива (OBD_FICM)
Системный модуль классификации пассажиров (OCS)
Верхний дорожный компьютер (OTC)
Модуль помощи при парковке (PAM)
Модуль управления тормозом парка (PBM)
Пассажирский климатический модуль сиденья (PCSM)
Пассажирский климатический модуль сиденья 2 (задний) (PCSM2)
Блок управления дверями пассажиров (ДПМ)
Силовая Беговая плата (PRB)
Модуль управления рулевого управления (PSCM)
Модуль переднего сиденья (PSM)
Модуль управления задней частью (R_BCM)
Модуль управления задней аудиосистемой (RACM)
Дистанционный Противоугонный/Персональный модуль (рэп)
Модуль задней пневматической подвески (RASM)
Контроль температуры заднего воздуха (RATC)
Модуль управления удерживающим устройством (RCM)
Аудио задний блок управления (RCU)
Задний электронный модуль (REM)
Дистанционный аварийный спутниковый модуль сотовой связи (RESCU)
Развлекательный модуль заднего сиденья (ретм)
Пульт дистанционного управления (RFA)
Модуль задних ворот/багажника (RGTM)
Выдвижной жесткий верх (RHT)
Система вентиляции заднего отопления (RHVAC)
Дистанционный вход без ключа (RKE)
Модуль управления задним освещением A (RLCMA)
Блок управления задней левой дверью (DRDM)
Правый силовой модуль раздвижной двери (RPSDM)
Блок управления задней правой дверью (PRDM)
Монитор давления в шинах (RTM)
Мониторинг заднего транспортного средства (RVM)
Модуль датчика угла поворота руля (asm)
Умная Тормозная поддержка/Mazda радар круиз-контроль (SBS/MRCC)
Модуль управления рулевой колонной (SCCM)
Рулевая колонка/приборная панель/Освещение (SCIL)
Модуль управления сиденьем E (SCME)
Модуль управления сиденьем G (SCMG)
Модуль управления сиденьем H (SCMH)
Селективное каталитическое снижение (SCR)
Спутниковая система цифрового аудио приемника (SDARS)
Модуль управления рулевого управления (SECM)
Дополнительный модуль управления OBD A (SOBDM)
Дополнительный модуль управления OBD C (SOBDMC)
Модуль контроля обнаружения боковых препятствий-левый (SODL)
Модуль контроля обнаружения боковых препятствий-справа (SODR)
Модуль распознавания речи (SRM)
Дополнительная удерживающая система (SRS)
Умный Стартовый Блок (SSU)
Модуль управления тормозом прицепа (TBC)
Модуль управления энергопотреблением (EMM)
Модуль отслеживания и блокировки (TBM)
Передача чехол Управление модуль (ицаи)
Модуль телеметрического блока управления (TCU)
Монитор давления в шинах (TPM)
Модуль управления дальностью передачи (TRCM)
Модуль прицепа (TRM)
Переменный вспомогательный усилитель руля (VAPS)
Аварийная система обмена сообщениями (VEMS
Кластер виртуальных изображений (VIC)
Модуль безопасности транспортного средства (VSM)
