Плата селектора аудиосигнала 4 входа 1 выход усилителя переключения

Плата селектора аудиосигнала 4 входа 1 выход усилителя переключения

Руководство по покупке:

Дополнительная проводка: сиденье RCA или Клеммная проводка Дополнительный переключатель: коснитесь кнопки или ручки Варианты реле: Huike Relay (желтый) или Fujitsu Relay (синий)

4 Выберите 1 функцию (или 1 выбрать 4):

Одновременно вводите 4 стерео аудиосигнала, которые могут быть AUX, PHO, DVD, CD и т. д. через кнопку управления один из звуковых сигналов может быть выбран в качестве выходного сигнала, И индикатор состояния канала включен. Также его можно наносить в обратном направлении, то есть 1 из 4.

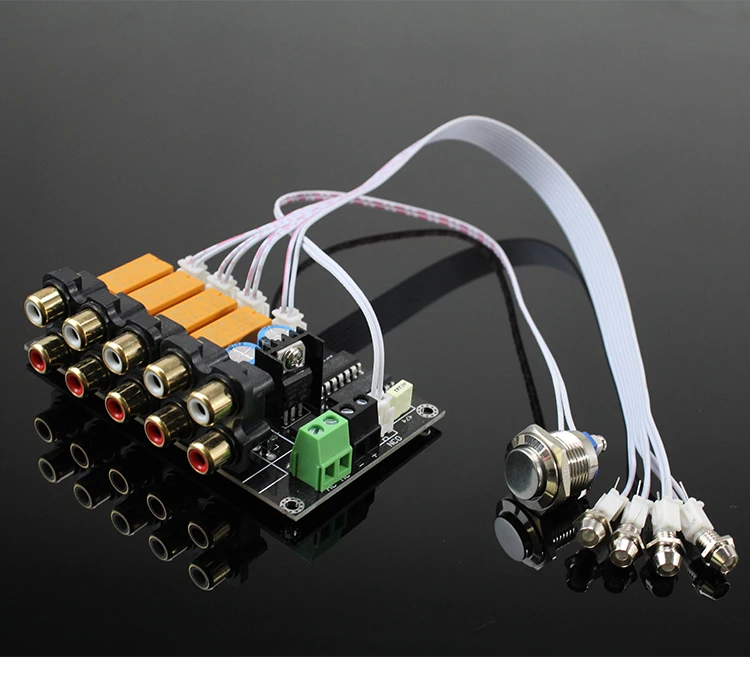

↓ Тип 1:

4-канальная плата выбора источника звука типа реле (фактически регулируется от 1-4 каналов) Длина основной платы и кабеля коммутатора составляет 30 см Используется Двусторонняя Луженая печатная плата толщиной 1,6 мм, двухканальная стереосистема. Напряжение питания одинарное AC12-15V. Размер коммутационной платы 43,5 мм x 43,5 мм, монтажное отверстие 33.5x33.5мм Размер материнской платы 105 мм x 43,5 мм, расстояние между монтажными отверстиями 94x33, 5 мм Реле-это реле Huike с высокой прочностью и надежностью.

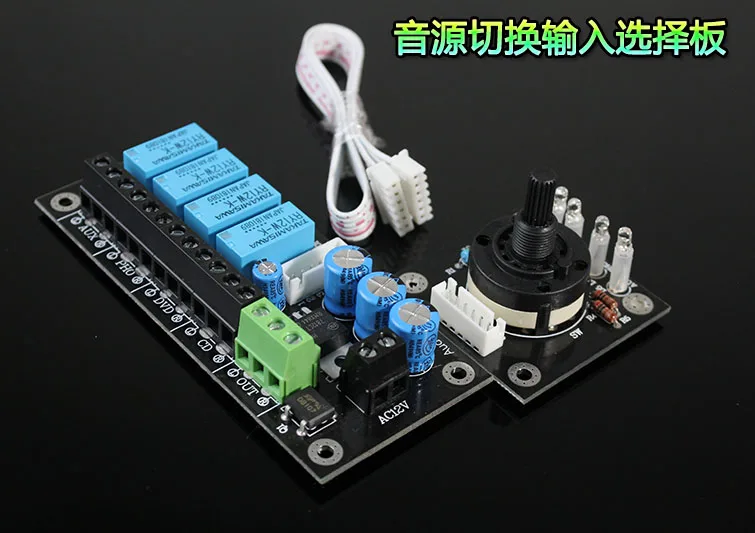

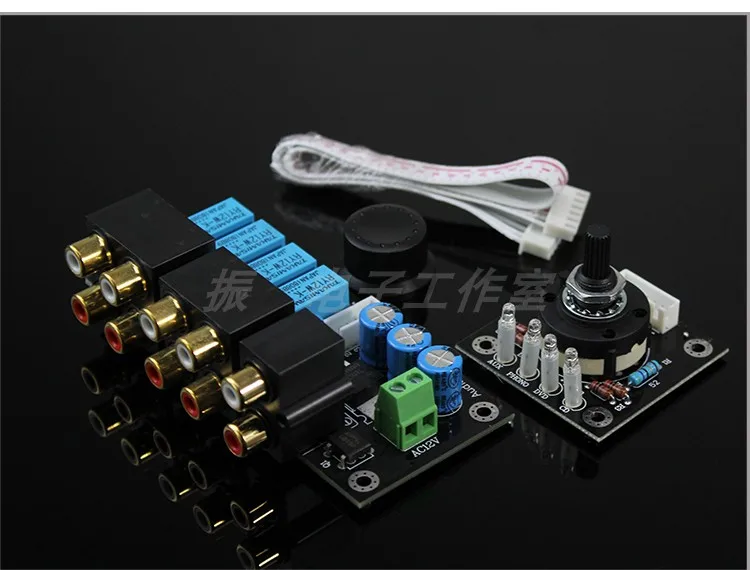

↓ Тип 2:

Длина основной платы и линии соединения переключателя 30 см, с ручкой Используется Двусторонняя Луженая печатная плата толщиной 1,6 мм, двухканальная стереосистема. Напряжение питания одна группа AC12-15V Расстояние отверстия для сиденья RCA составляет 13 мм Размер коммутационной платы 43,5 мм x 43,5 мм, монтажное отверстие 33.5x33.5мм Размер материнской платы 105 мм x 43,5 мм, расстояние между монтажными отверстиями 94x33, 5 мм Используемое в готовом изделии реле Huike relay, обладающее высокой прочностью и надежностью.

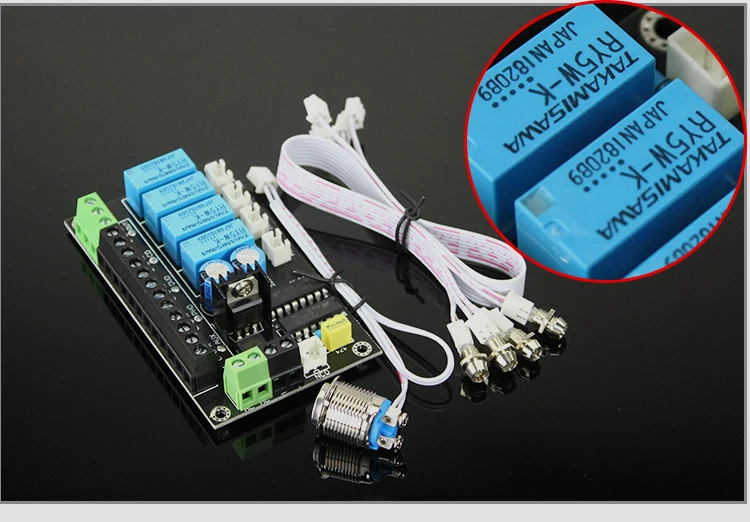

↓ Тип 3:

Размер раскрытия светосветильник индикатора-6 мм, а размер раскрытия переключателя-15 мм. При ручном измерении возможны ошибки. Если вы хотите точный размер, лучше всего приобрести реальный объект и измерить его. Режим отображения: каждый канал светодиодный ным индикатором Рабочее напряжение: AC 6-12V, DC 9V-15V. (Не используйте два способа питания одновременно) Способ управления: кнопка Количество каналов переключения: 4 канала Количество каналов: стерео л/Р 2 канала Длина ремешка провод с переключателем: 30 см Электронный провод с переключателем длина: 30 см Размер: 9,7 см * 5,6 см

↓ Тип 4:

Режим отображения: каждый канал светодиодный ным индикатором Рабочее напряжение: 6-12 В переменного тока, 9-15 В постоянного тока (нельзя использовать два способа питания одновременно) Способ управления: кнопка Количество каналов переключения: 4 канала Количество каналов: стерео л/р, 2 канала Длина ремешка провод с переключателем: 30 см Электронный провод с переключателем длина: 30 см Размер: 9,5 см * 5,6 см, расстояние между отверстиями: 8,9 см * 5,0 см

↓ Тип 5:

Длина основной платы и кабеля коммутатора составляет 30 см Используется Двусторонняя Луженая печатная плата толщиной 1,6 мм, двухканальная стереосистема. Напряжение питания одинарное AC12-15V. Размер платы переключателя 43,5 мм × 43,5 мм, монтажное отверстие 33,5 × 33,5 мм Размер материнской платы 105 мм × 43,5 мм, расстояние между монтажными отверстиями 94 × 33,5 мм Используемое в готовом изделии реле-японское реле Fujitsu, которое обладает высокой прочностью и надежностью.

↓ Тип 6:

Длина кабеля 30 см Используется Двусторонняя Луженая печатная плата толщиной 1,6 мм, двухканальная стереосистема. Напряжение питания одна группа AC12-15V Размер коммутационной платы 43,5 мм x 43,5 мм, монтажное отверстие 33.5x33.5мм Размер материнской платы 105 мм x 43,5 мм, расстояние между монтажными отверстиями 94x33, 5 мм Используемое в готовом изделии реле-японское реле Fujitsu, которое обладает высокой прочностью и надежностью.

↓ Тип 7:

Режим отображения: каждый канал светодиодный ным индикатором (Обратите внимание, что световой индикатор имеет положительный и отрицательный полюсы, пожалуйста, обратите внимание на различия при установке) Рабочее напряжение: AC 6-12V, DC 9V-15V. (Не используйте два способа питания одновременно) Способ управления: кнопка Количество каналов переключения: 4 канала Количество каналов: стерео л/Р 2 канала Длина ремешка провод с переключателем: 40 см Электронный провод с переключателем длина: 30 см Размер: 9,5 см * 5,6 см

↓ Тип 8:

Режим отображения: каждый канал светодиодный ным индикатором Рабочее напряжение: 6-12 В переменного тока, 9-15 В постоянного тока Способ управления: кнопка Количество каналов переключения: 4 канала Количество каналов: стерео л/р, 2 канала Длина ремешка провод с переключателем: 30 см Электронный провод с переключателем длина: 30 см Размер: 9,5 см * 5,6 см
