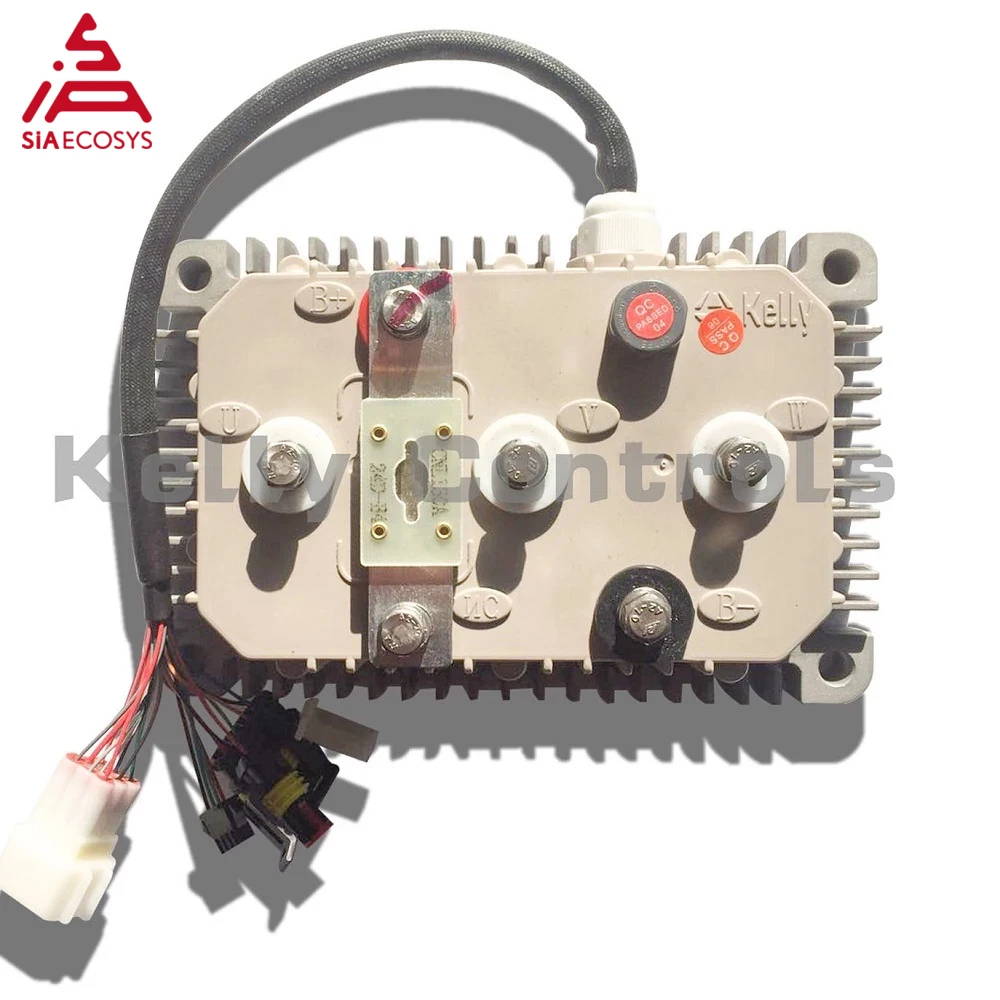

Контроллер KELLY KLS7250N 40-72 в пиковый 380A синусоидальный BLDC контроллер двигателя для

Контроллер KELLY KLS7250N 40-72 в пиковый 380A синусоидальный BLDC контроллер двигателя для

Это специальная конструкция для контроллера двигателя QS BLDC для конверсионных комплектов, Который может совпадать с мотором QS hub.

Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы найти решение.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Гарантия качества (обычно нет проблем после продажи)

4). Программируемый

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 40 В до 80 в.

Предел тока двигателя, 30 секунд: 380 А.

Предел тока двигателя, постоянный: А.

Частота работы: 10 кГц или 20 кгц.

Ток аккумулятора в режиме ожидания: <0,5 мА.

Ток питания датчика 5 В или 12 В: 40 мА.

Диапазон напряжения питания контроллера: от 40 В до 90 в для контроллеров с номинальным напряжением равным или ниже 72 в.

Ток питания, стандартный PWR, 30 мА.

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 30 В до 1,25 * Номинальное напряжение.

Стандартный вход дроссельной заслонки: 0-5 вольт (3-проводная резистивная заслонка), 1-4 вольта (активная заслонка Холла).

Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проводную емкость для получения сигнала 0-5 В.

Диапазон рабочих температур полной мощности: от 0 ℃ до 70 ℃ (температура полевого МОП-транзистора).

Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура полевого МОП-транзистора).

Максимальный ток батареи: настраиваемый

2. Чертеж контроллера:

Вот чертеж нашего обычного контроллера QSKLS7250N, 210 мм * 162 мм * 87,5 мм

3. КИнтерфейс программного обеспечения контроллера elly

Вот понятный и простой интерфейс программного обеспечения настройки.

Разрешение DJ7091Y-2.3-11 Pin

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: прямой переключатель или может быть включен как высокоскоростной переключатель. Белый

(11) 12 В: 12 В Источник красный

(25) переключатель тормоза 12 В. Желтоватый

(22) ECO: функция переключения низкой скорости. Синий

(33)CAN-H: зеленоватый (дополнительная функция)

(7) PWR: источник питания контроллера (вход). Розовый

(34)CAN-L: коричневатый (дополнительная функция)

Разрешение DJ7091Y-2.3-21 Pin

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(20) RTN: возврат сигнала. Черный

(8) измеритель: копия сигнала датчиков Холла. Темно-серый

(4) 5 В: выход питания 5 В, <40 мА. Фиолетовый

(2) Brake_AN: функция регенерации тормозной переменной или повышения. Коричневый

Разрешение DJ7061Y-2.3-21 Pin

(21) RTN: возврат сигнала. Черный

(1) Температура: вход датчика температуры двигателя. Рэдл.

(5) 5 В: выход питания 5 В,<40 мА, фиолетовый

(18) зал А: зал фазы А. Желтый

(17) зал B: зал фазы B. Темно-зеленый

(16) зал C: зал фаза C. Темно-синий

Примечания:

1. Все контакты RTN подключены внутри.

2. Функция измерителя заключается в копировании любого из датчиков Холла.

3. Активен переключатель на 12 В. Открытый переключатель неактивен.

4. F-N-R управление и три функции скорости нельзя использовать одновременно. Они оба

Используется тот же контакт, что и pin12 = FWD

Пожалуйста, свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, сообщите нам параметры вашего подходящий двигатель?

Такие как напряжение двигателя, мощность, скорость...

2). Если вам нужны другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Если вас интересует больше моделей контроллеров, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку на изображение.

Kelly KL S-N бесщеточный контроллер двигателя

Модель

30 секунд тока (Amp)

Постоянный ток (Ампер)

Напряжение (Вольт)

KLS7212N

160А

60А

30-72 в

KLS7215N

180а

70а

30-72 в

KLS6018N

220 А

80а

30-60 в

KLS7218N

220 А

80а

30-72 в

KLS7222N

250А

80а

30-72 в

KLS7230N

270а

90А

30-72 в

KLS6030N

270а

90А

30-60 в

KLS7245N

350A

100А

30-72 в

KLS7250N

380A

110а

30-72 в

Модель 60 в: диапазон напряжения аккумуляторов составляет 30-80 в.

Модель 72 в: диапазон напряжения аккумуляторов составляет 30-90 В.
