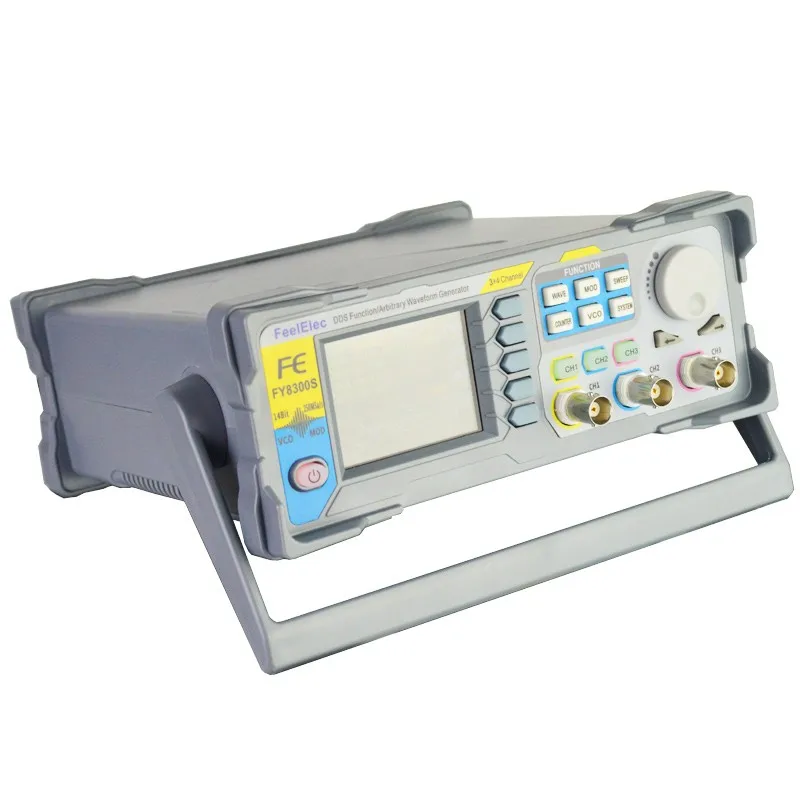

FY8300S-20M 20 МГц 3-канальный DDS функция генератор сигналов произвольной формы 4CH выход уровня TTL

Описание:
Двухканальная функция серии FY8300S/генератор сигналов произвольной формы-это высокопроизводительный и экономичный генератор сигналов. Его можно использовать как генератор сигналов, генератор сигналов произвольной формы, Генератор импульсных сигналов, VCO, уборочная машина, счетчик и частотомер. Богатые клавиши быстрого доступа упрощают сложные операции. Особенно подходит для энтузиастов электроники, научно-исследовательских институтов и высокотехнологичных предприятий, ремонта автомобилей и других областей.

Используя технологию DDS, прибор производит точные, стабильные, выходные сигналы с низким уровнем искажений, и все параметры калибруются внутренними процедурами. Все функции прибора могут управляться программным обеспечением хоста. Вы можете использовать программное обеспечение хоста для редактирования произвольной формы волн и сохранить его в генераторе сигналов для вывода формы волн. Коммуникационный протокол открыт для упрощения вторичного развития. Он отличается крупномасштабными интегральными схемами, SMT, высокой надежностью и длительным сроком службы. С защитой от короткого замыкания на выходе, все выходные клеммы сигнала могут работать в условиях короткого замыкания нагрузки в течение 60 секунд.

Разница между FY8300S и FY8300:
-FY8300S с VCO для управления выходом. FY8300 разработан без этой функции.
-FY8300S разработан с богатыми функциями модуляции, включая ASK, FSK, PSK, AM, FM, PM. FY8300 разработан без этой функции.
-FY8300S имеет 4-канальную функцию генерации сигнала TTL, а фазовая разница между каждым каналом точно регулируется. FY8300 не поддерживает функцию.
-FY8300S поддерживает Запуск импульсного шлейфа на выход. FY8300 не поддерживает функцию

Характеристики FY8300S:
◆ Полностью независимый трехканальный выход (эквивалентный 3 независимым источникам сигнала), способный работать синхронно, разница фаз точно регулируется.
◆ Принять технологию DDS, производить точные, стабильные и низкие искажения выходных сигналов.
◆ Настольная конструкция с корпусом из АБС-пластика, источник питания с широким напряжением 100 ~ 240 В переменного тока (AC).
◆ Цветной экран 2,4 дюйма (320*240).
◆ Простой и простой в использовании, уникальный и защищенный авторским правом дизайн операционного интерфейса, который может одновременно отображать трехканальный выходной статус.
◆ Самая высокая выходная частота составляет 60 МГц (Синусоидальная волна), частота дискретизации 250 МСА/с, разрешение по вертикали 14 бит.
◆ Нажмите и удерживайте кнопку OK во время использования, чтобы быстро сохранить информацию о параметрах, выдаваемую в настоящее время инструментом, и сохраненные параметры могут быть автоматически загружены при повторном включении.
◆ Функция отслеживания каналов: при отслеживании все параметры обоих каналов могут быть обновлены одновременно в соответствии с конфигурацией пользователя.
◆ Вывод до 98 групп функций/произвольной формы s, включая 34 предустановленные волновые формы и 64 пользовательские волновые формы (программное обеспечение для редактирования произвольных волн с поддержкой прибора может быть использовано для редактирования произвольных волновых форм и загрузки на выход прибора). Предустановленные волны включают: синусоидальную волну, квадратную волну, прямоугольную волну (регулируемый Рабочий цикл), трапециевидную волну (можно точно установить время подъема и падения края), треугольную волну, И импульсная волна (ширину и частоту импульса можно установить точно фиксированной), поднимающаяся Пилообразная волна, Нисходящая Пилообразная волна, ступенчатая волна, Трапециевидная импульсная волна, импульс грузила, узкая импульсная волна, шумовая волна, экспоненциальное повышение, экспоненциальное снижение, электрокардиограмма, импульсная волна Лоренца, многоцветная волна, CMOS (0 ~ 12 В), четырехканальный уровень TTL и напряжение постоянного тока и т. д.
◆ 64 набора бит для хранения произвольных волн. Глубина хранения каждой группы составляет 8192*14 бит (чем дольше глубина хранения сигналов, тем больше деталей сигналов сохраняется, и детали сигнала можно восстановить с высокой точностью).
◆ Точность высокой частоты: точность частоты может достигать порядка 10-6.
◆ Высокочастотное Разрешение: полнодиапазонное разрешение частоты 1 Гц (0,000001 Гц).
◆ Выходная амплитуда может достигать 24 В/ПП, а разрешение амплитуды-до 1 мВ (0,001 в).
◆ С функцией смещения постоянного тока от-12 В ~ + 12 В (<20 МГц), разрешение может достигать 1 мВ.
◆ Рабочий цикл обоих каналов можно регулировать независимо, а точность регулировки может достигать 0.01%.
◆ Ширина импульса и частота импульсов постоянно регулируются, а диапазон регулировки составляет 20 нс-1 с. Амплитуду импульса можно постоянно регулировать в диапазоне 0-12 В, а точность регулировки составляет 0,001 в.
◆ Диапазон регулировки фазы двух каналов составляет 0 ~ 359,99 °, а точность регулировки составляет 0,01 °.
◆ Нет ограничений диапазона: доступны прямые цифровые настройки для полной частоты диапазона.
◆ Функция вывода цифрового сигнала может реализовать любой уровень CMOS с амплитудой 0 ~ 12 В.
◆ Функция сканирования: четыре атрибута сигнала: частоту, амплитуду, смещение и рабочий цикл можно сканировать отдельно. Имеет два режима сканирования: линейное сканирование и логарифмическое сканирование.
◆ Импульсный поезд
Функция бурного выхода: дополнительные три режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер, которые могут заставить машину выводить любой импульсный поезд 1 ~ 1048575.
◆ Функция VCO: поддержка функции вывода параметров сигнала управления напряжением VCO (например, генератора с регулируемым напряжением).
◆ Богатые типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
◆ Характеристики сохранения: в нем можно хранить 20 наборов параметров состояния прибора, установленных пользователями, которые можно отозвать в любое время.
◆ Функция измерителя частоты 100 м: четыре метода измерения: Измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса и измерение рабочего цикла. Максимальная частота измерения может достигать 100 МГц, а минимальная частота измерения составляет 0,01 гц.
◆ Функция счетчика: Благодаря методам измерения связи постоянного и переменного тока это может эффективно решить проблему неточного подсчета муфты переменного тока.
◆ Все параметры можно откалибровать с помощью внутренних процедур.
◆ Оснащенный мощной функцией редактирования сигналов произвольной формы, его можно загрузить на инструмент для вывода сигнала после редактирования произвольной формы на вашем ПК.
◆ Мощная функция связи: ПК может использоваться для управления прибором. Коммуникационный протокол открыт, что упрощает вторичное развитие.
◆ Высокая надежность: крупномасштабная интегральная схема, SMT, высокая надежность и длительный срок службы.
◆ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 секунд в условиях короткого замыкания нагрузки.
◆ Дополнительные усилители мощности серии FYV2000 или серии FPA1000 могут использоваться для обеспечения стабильного выхода сигнала более 20 Вт в полосе пропускания DC-10MHz. Выходная мощность FPA101A может достигать 100 Вт.

Посылка тация:
-1 генератор сигналов
-1 шнур питания
-1 USB-кабель для передачи данных
-1 кабель BNC-BNC
-3 зажимных кабеля Q9
