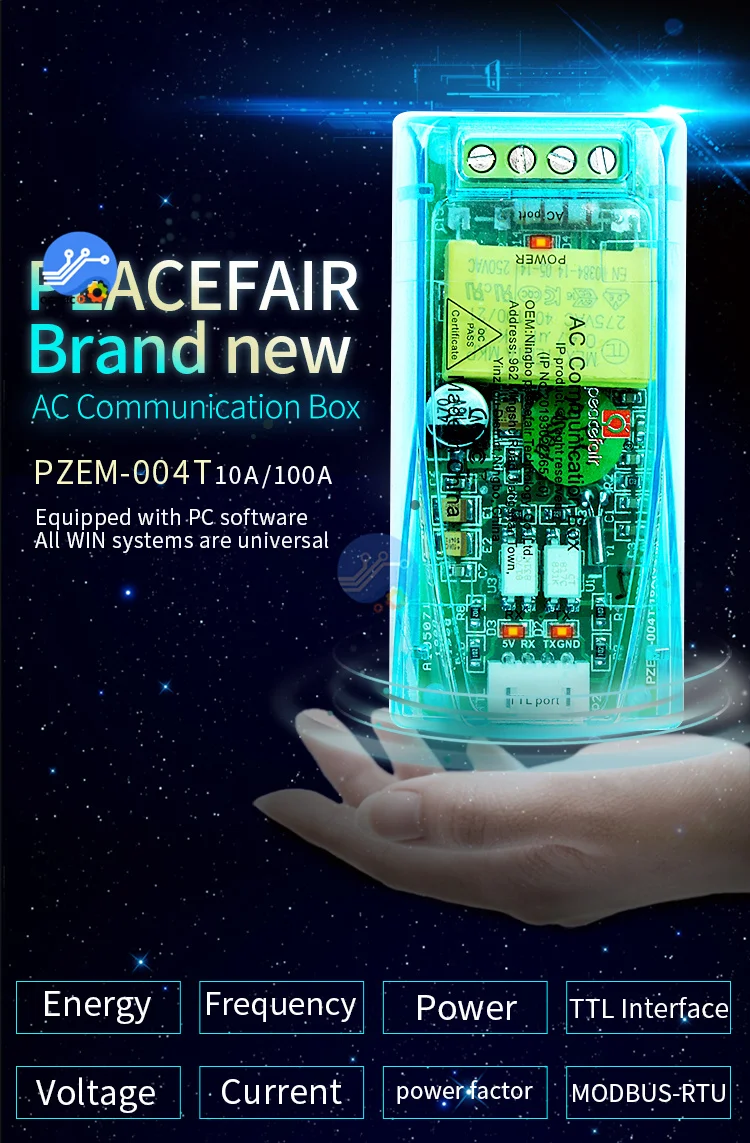

PZEM-004T 3 0 Версия TTL Modbus-RTU измеритель мощности кВт/ч AC однофазный 100A Электрический

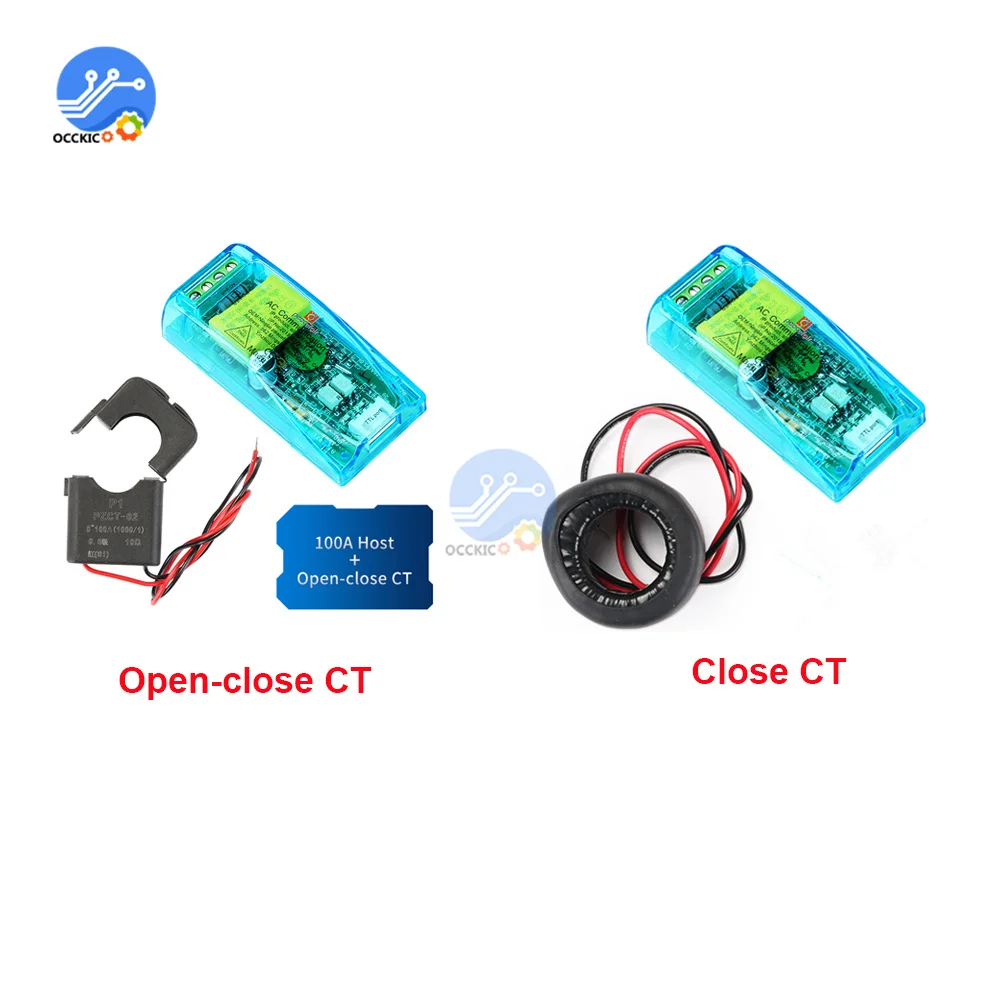

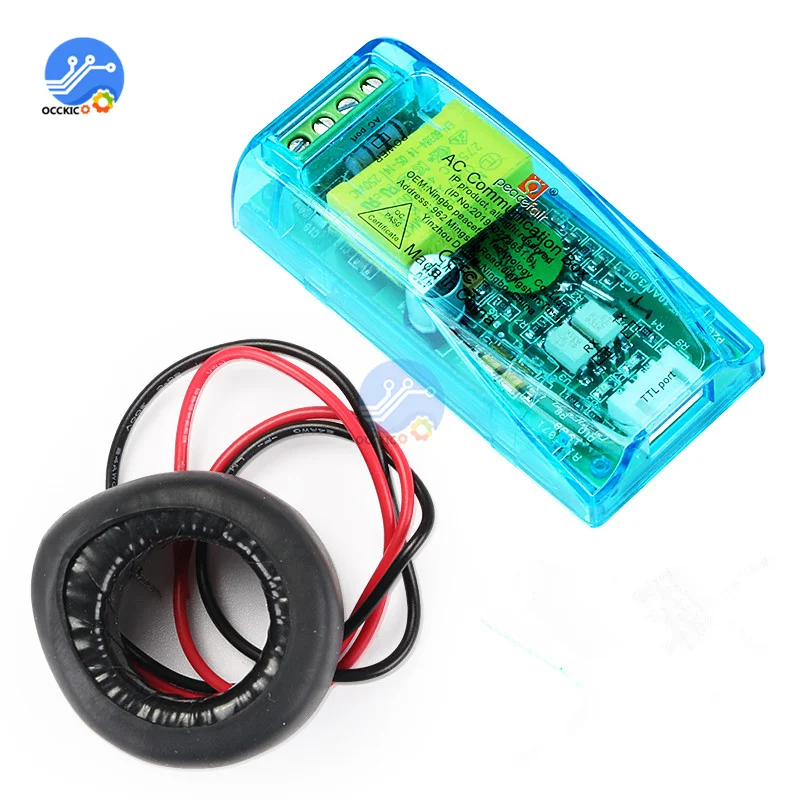

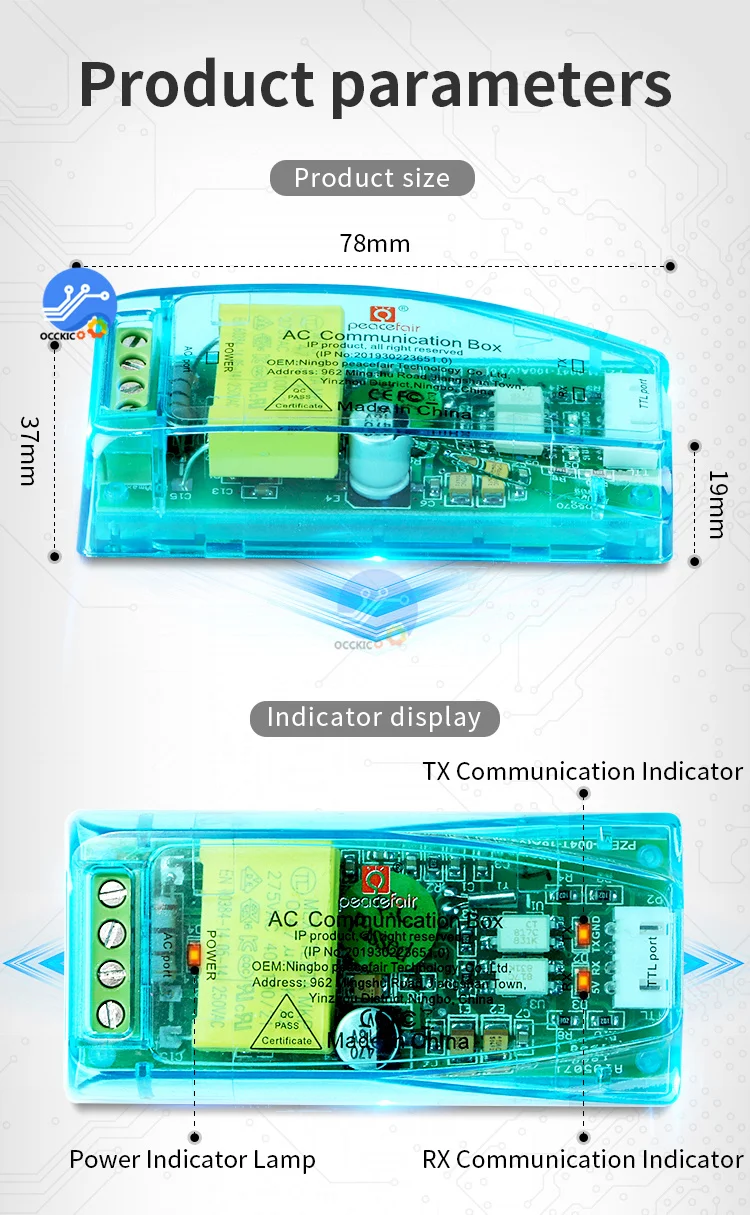

Модуль связи переменного тока Обзор Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, Модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, мощности Фактор и активная энергия, модуль без функции отображения, данные считываются через TTL Интерфейс. PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт) PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор) 1. Описание функции 1.1 Напряжение 1.1.1 Диапазон измерения: 80 ~ 260 в 1.1.2 Разрешение: 0,1 в 1.1.3 Точность измерения: 0.5% 1,2 ток 1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A) 1.2.2 пусковое Измерение тока: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A) 1.2.3 Разрешение: 0.001A 1.2.4 Точность измерения: 0.5% 1,3 активная мощность 1.3.1 Диапазон измерения: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A) 1.3.2 мощность пускового измерения: 0,4 Вт 1.3.3 Разрешение: 0,1 Вт 1.3.4 Формат дисплея: <1000 Вт, он отображает один десятичный, например: 999,9 Вт ≥ 1000 Вт, он отображает только целое число, например: 1000 Вт 1.3.5 Точность измерения: 0.5% 1.4 коэффициента мощности 1.4.1 Диапазон измерения: 0,00 ~ 1,00 1.4.2 Разрешение: 0,01 1.4.3 Точность измерения: 1% 1,5 частота 1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц 1.5.2 Разрешение: 0,1 Гц 1.5.3 Точность измерения: 0.5% 1,6 активная энергия 1.6.1 Диапазон измерения: 0 ~ 9999.99kWh 1.6.2 Разрешение: 1Wh 1.6.3 Точность измерения: 0.5% 1.6.4 Формат дисплея: <10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh ≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч 1.6.5 сброс энергии: Используйте программное обеспечение для сброса. 1,7 сигнал питания Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, это Может сигнализация 1.8 интерфейс связи Интерфейс RS485. 2 протокола связи Протокол физического слоя 2,1 Физический слой использовать UART к RS485 интерфейс связи Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности 2. Протокол уровня приложения Слой приложения использует протокол Modbus-RTU для связи. В настоящее время, только Поддерживает функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06 (Запись единого регистра), 0x41 (калибровка), 0x42 (сброс энергии) и т. Д. Код функции 0x41 предназначен только для внутреннего использования (адрес может быть только 0xF8), используется для фабрики Калибровки и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит Пароль, пароль по умолчанию 0x3721 Диапазон адресов slave 0x01 ~ 0xF7. В качестве трансляции используется адрес 0x00 Адрес, работнику не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общего Адрес, этот адрес может быть использован только в среде одиночного раба и используется для калибровки И т. Д. 2,3 прочтите результат измерения Командный формат мастера считывает результат измерения (всего 8 байт): Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + номер Регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC Низкий байт. Командный формат ответа от подчиненного делится на два вида: Правильный ответ: рабочий адрес + 0x04 + количество байтов + зарегистрируйте 1 Высокий байт данных + Зарегистрируйте 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + проверка CRC high byte + проверка CRC Низкий байт Ненормальный код анализируется следующим образом (см. Ниже) ⚫0x01, незаконная функция ⚫0x02, незаконный адрес ⚫0x03, незаконные данные ⚫0x04, ошибка раба Таблица результатов измерений приведена в следующей таблице Например, мастер отправляет следующую команду (код проверки CRC заменяется 0xHH и 0xLL, то же самое ниже) 0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL Указывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01 и пуском Адрес регистра 0x0000 Правильный ответ от Ведомого является следующим образом: 0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x0x00 + 0xHH + 0xLL Приведенные выше данные ⚫Напряжение-0x0898, преобразуется в десятичное-2200, дисплей-220,0 в ⚫Ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A ⚫Мощность 0x00000898, преобразуется в десятичный 2200, дисплей 220,0 W ⚫Энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh ⚫Частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц ⚫Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00 ⚫Состояние будильника 0x0000, означает, что сила тока ниже, чем мощность будильника Порог 2,4 чтение и изменение параметров slave В настоящее время он поддерживает только чтение и изменение адреса и порога тревоги Регистр расположен в следующей таблице Командный формат мастера, чтобы прочитать рабочие параметры и прочитать измерение Результаты одинаковые (подробное описание в разделе 2,3), нужно только изменить код функции от От 0x04 до 0x03. Командный формат мастера для изменения рабочих параметров (всего 8 байт): Рабочий адрес + 0x06 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + регистр Значение High Byte + значение Register Low Byte + CRC проверка High Byte + CRC проверка Low Byte. Командный формат ответа от подчиненного делится на два вида: Правильный ответ: рабочий адрес + 0x06 + количество байтов + зарегистрированный адрес с низким байтом + Зарегистрируйте значение High Byte + Register Value Low Byte + CRC проверка High Byte + CRC проверка Low Байт. Ответ об ошибке: рабочий адрес + 0x86 + ненормальный код + проверка CRC high byte + проверка CRC Низкий байт. Например, Мастер устанавливает порог сигнала тревоги работника: 0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL Указывает, что мастеру необходимо установить 0x0001 регистр (порог питания) на 0x08FC (2300 Вт). Настройте правильно, раб возвращается к данным, которые отправляются от мастера. Например, Мастер устанавливает адрес раба 0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL Указывает, что мастер должен установить 0x0002 register (Modbus-RTU address) на 0x0005 Настройте правильно, раб возвращается к данным, которые отправляются от мастера. 2,5 сброс энергии Командный формат мастера для сброса энергии раба (всего 4 байта): Рабочий адрес + 0x42 + CRC проверка высокого байта + CRC проверка низкого байта. Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ответ об ошибке: рабочий адрес + 0xC2 + ненормальный код + CRC проверка высокого байта + проверка CRC Низкий байт 2,6 калибровка Командный формат мастера для калибровки работника (всего 6 байт): 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт. Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ответ об ошибке: 0xF8 + 0xC1 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта. Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправляет Команда, если калибровка прошла успешно, это займет 3 ~ 4 секунды, чтобы получить ответ от Раб. 2,7 проверка CRC Проверка CRC использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 + X2 + 1, полиномиальное значение, используемое для расчета, 0xA001. Значение проверки CRC является рамкой данных, разделяющей все результаты проверки всех байтов, за исключением Контрольное значение CRC. 3 функциональная схема блока 5 других инструкций 5.1 интерфейс TTL этого модуля является пассивным интерфейсом, он требует внешнего питания 5 В, w Hich означает, что при общении все четыре порта должны быть подключены (5 В, RX, TX, GND), otherwis E не может общаться. 5,2 рабочая температура -20'C ~ + 60'C.
