IDEALPLUSING AC 200V-260V к DC 0-42V 24A dc Светодиодный драйвер импульсный источник питания

Техническое описание

Модель

IPS-SP1000-12

IPS-SP1000-24

IPS-SP1000-36

IPS-SP1000-42

IPS-SP1000-48

IPS-SP1000-54

IPS-SP1000-60

IPS-SP1000-72

IPS-SP1000-110

/

Выходные параметры

Выходное напряжение постоянного тока

0-12 В

0-24 В

0-36 в

0-42 в

0-48 в

0-54 в

0-60 в

0-72 в

0-110 В

/

Номинальный выходной ток

70а

41.6A

27.7A

24A

20.8A

18.5A

16.6A

13.8A

9.1A

/

Максимальный выходной ток

83A

48а

32А

25А

24A

19.5A

19а

16А

10.4A

/

Номинальная выходная мощность

850 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

/

Максимальная выходная мощность

1000 Вт

1150 Вт

1150 Вт

1050 Вт

1150 Вт

1050 Вт

1150 Вт

1150 Вт

1150 Вт

/

Эффективность преобразования

88%

89.5%

90%

90%

90.5%

90.5%

91%

91.5%

92.5%

/

Пульсация (полная нагрузка)

300 мВ

350 мВ

400мв

400мв

450мв

450мв

480мв

500 мВ

650мв

/

Скорость линейной регулировки

± 1%

Скорость регулировки нагрузки

± 1.5%

Точность стабилизации напряжения

± 3%

Время запуска/подъема

300 мс/100 мс

Время ожидания

15 мс

Метод подключения к выходу

HB-9500 шаг 9,5 мм PCB забор тип терминальный блок с защитным чехлом

Входные параметры

Входное напряжение

AC 200V-260V

Частотный диапазон

50/60Hz

Метод ввода проводки

HB-9500 шаг 9,5 мм PCB забор тип терминальный блок с защитным чехлом

Входной ток

Полная нагрузка 1000 Вт Выход, с использованием 220VAC вход, входной ток 5A

Пусковой ток

Холодный старт 230VAC/35A

Функция

PS-ON

PS1terminal короткое замыкание: Выключите выходное напряжение

PS1terminal open: Включите Выходное напряжение (этот терминал открыт по умолчанию)

Примечание: Эта функция может контролировать выходное напряжение источника питания для включения и выключения. Когда выход

Напряжение выключено, источник питания находится в режиме ожидания низкой мощности (менее 10 Вт). Есть только вспомогательные

Цепь питания внутри, и вентилятор охлаждения будет работать нормально. Входная мощность 220 В не отключена

Регулирование выходного напряжения

Выходное напряжение можно регулировать, потенциометр V можно регулировать вручную,

Или выходное напряжение может регулироваться внешним напряжением 0-5 в или 0-10 В (необходимо модифицировать)

Регулировка выходного тока

Выходной ток регулируется, а потенциометр A можно регулировать вручную. Когда нагрузка достигает установленного значения тока, источник питания будет выводить постоянный ток

Защитная функция

Выходное перенапряжение

Защита

115% максимального выходного напряжения отключает выход, блокирует его после защиты от перенапряжения и не будет автоматически восстанавливаться. Необходимо выключить питание, а затем повторно зарядить

Выходное короткое замыкание

Защита

После короткого замыкания выход не будет выходным напряжением. После устранения короткого замыкания, выходное напряжение восстановлено

Защита от перегрузки на выходе

Режим защиты от перегрузки-это режим ограничения постоянного тока, который фиксирует значение выходного тока без изменений, а выходное напряжение снизится по мере увеличения нагрузки

Защита от перегрева

Выходное напряжение будет отключено, когда температура радиатора транзистора PWM достигает 85 ℃ ± 5%, и он автоматически восстановится, когда температура снизится до 75 ℃ ± 5%

Безопасность и Стандарт EMC

Стандарты EMC

Соответствует EN55022 CLASS B,EN61000-3-2

Сопротивление изоляции

I/P-O/P,I/P-FG,0/P-FG:100M Ом/500VDC /25 ℃/70% RH

Ток утечки

≤ 3.5 мА/ac220в

Выдерживает напряжение

Вход и выход: 2500VAC вход и земля: 1500VAC между выходом и оболочкой: 500VAC

Другие

Метод охлаждения

Встроенный вентилятор охлаждения, регулятор температуры

Значение шума вентилятора

В помещении около 20-25 децибелов, когда вентилятор вращается на полной скорости, около 40 децибелов измеряются в положении 50 см от источника питания

Рабочая температура

-25-45 °C, если он превышает этот диапазон, мощность должна быть уменьшена, пожалуйста, обратитесь к кривой падения температуры ниже

Размер и вес

Длина 240 мм * ширина 125 мм * высота 65 мм

Монтажные отверстия

Расстояние между длиной: 232 мм расстояние между шириной: 120 мм Используйте винтовые отверстия на 4 углах корпуса (Используйте Винты M3)

Примечания

1. Обратите внимание на вентиляцию и тепловыделение во время использования. Не устанавливайте источник питания полностью

Герметичная коробка. Выход тепловыделения источника питания и вход вентилятора не могут быть заблокированы

2. Этот источник питания может использоваться только в помещении, а не в дождь или Водонепроницаемость

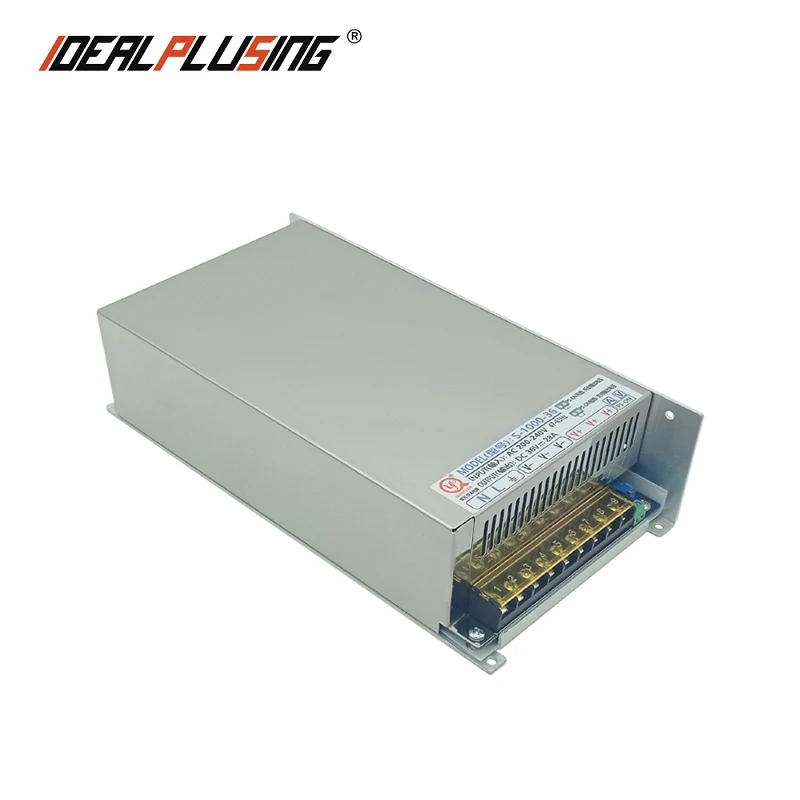

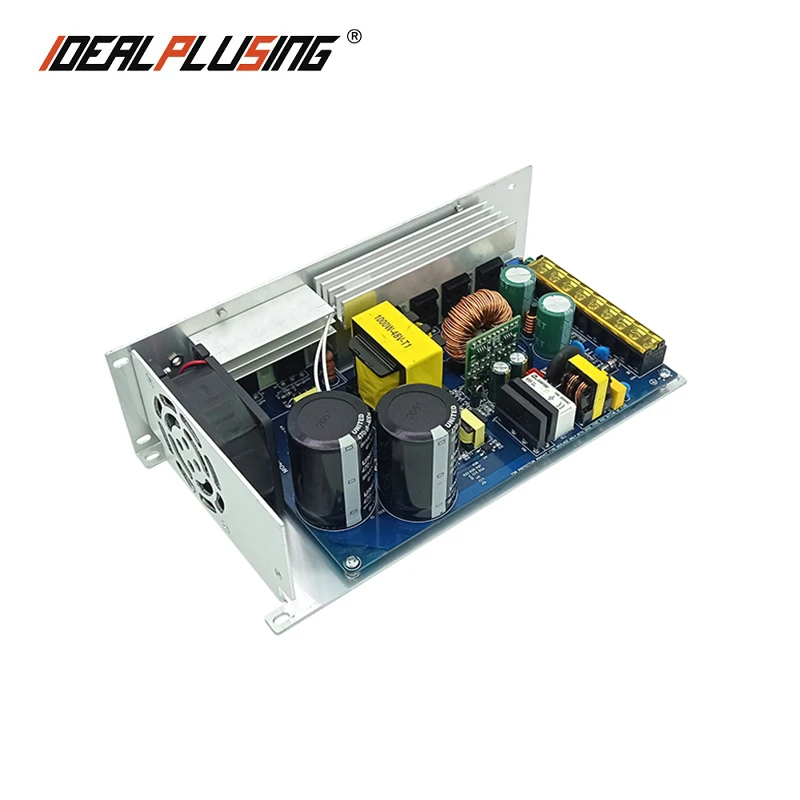

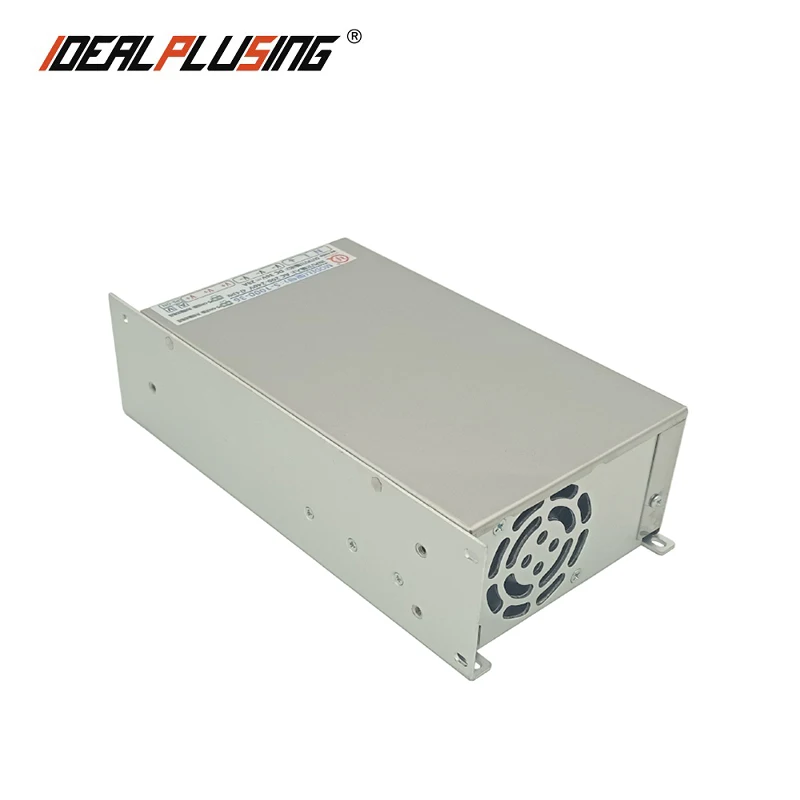

Справочная фотография

Вопросы и ответы

1. Что такое Active PFC?

PFC называется коррекцией коэффициента мощности, что означает коррекцию коэффициента мощности, а активный PFC-коррекция коэффициента мощности.

2. Что такое коэффициент мощности?

Коэффициент мощности (значение PF)-это соотношение между активной мощностью и общим энергопотреблением (видимая мощность), которое является соотношением активной мощности, деленным на общее энергопотребление (видимая мощность).

Соотношение. Коэффициент мощности является мерой степени использования сети электропитания, когда чем выше значение коэффициента мощности, тем выше коэффициент использования сети, например, коэффициент мощности

Например, коэффициент мощности 0,9 означает, что использование сетки 90% (обратите внимание на то, что этот параметр не относится к коэффициента мощности размерной сетке).
