Проигрыватель компакт-дисков своими руками/поворотный стол/флэш-накопитель

CD проигрыватель, проигрыватель, CD-ROM привод, добавить коаксиальную выходную плату.

【Features】

На входе используется микросхема приемника DIR9001 ultra-low jitter SPDIF американской компании BB с лучшей плотностью звука, а также чип передатчика SPDIF из техасских инструментов, сверхнизкий уровень шума, источник питания LDO, реорганизация и оптимизация реальных часов, а также низкая частота после установки интенсивность лучше, детали богаче, и это очень listenable.

【Область применения 】

CD-ROM (CD привод), DVD-ROM (DVD привод), BD-ROM (Blu-Ray привод), материнская плата компьютера (с SPDIF OUT) и cd-проигрыватель увеличивают использование коаксиального волокна

【Способ подключения

1. Постоянный ток + 8 В ~ + 12 В одиночный источник питания, который можно взять из источника питания оригинальной машины. Плата оснащена регулятором напряжения LDO с низким уровнем шума ADI.

2. Если это оптический привод, сигнал "DIGITAL AUDIO" подключается к SPDIF-IN pin

3. Если это CD-плеер, Подключите цифровой pin D0 (DOBM) чипа DSP к SPDIF-IN pin. Обычно используемые контакты DSP DO показаны в нижней части ниже. Пожалуйста, найдите те, которые не входят в список.

Если оригинальная машина имеет оптический выход, оптический вход принимает цифровой сигнал

Подключите к SPDIF-IN контакту.

4.

Длина входного коаксиального кабеля по умолчанию составляет 400 мм. Если вам нужны другие длины, пожалуйста, свяжитесь со службой поддержки клиентов.

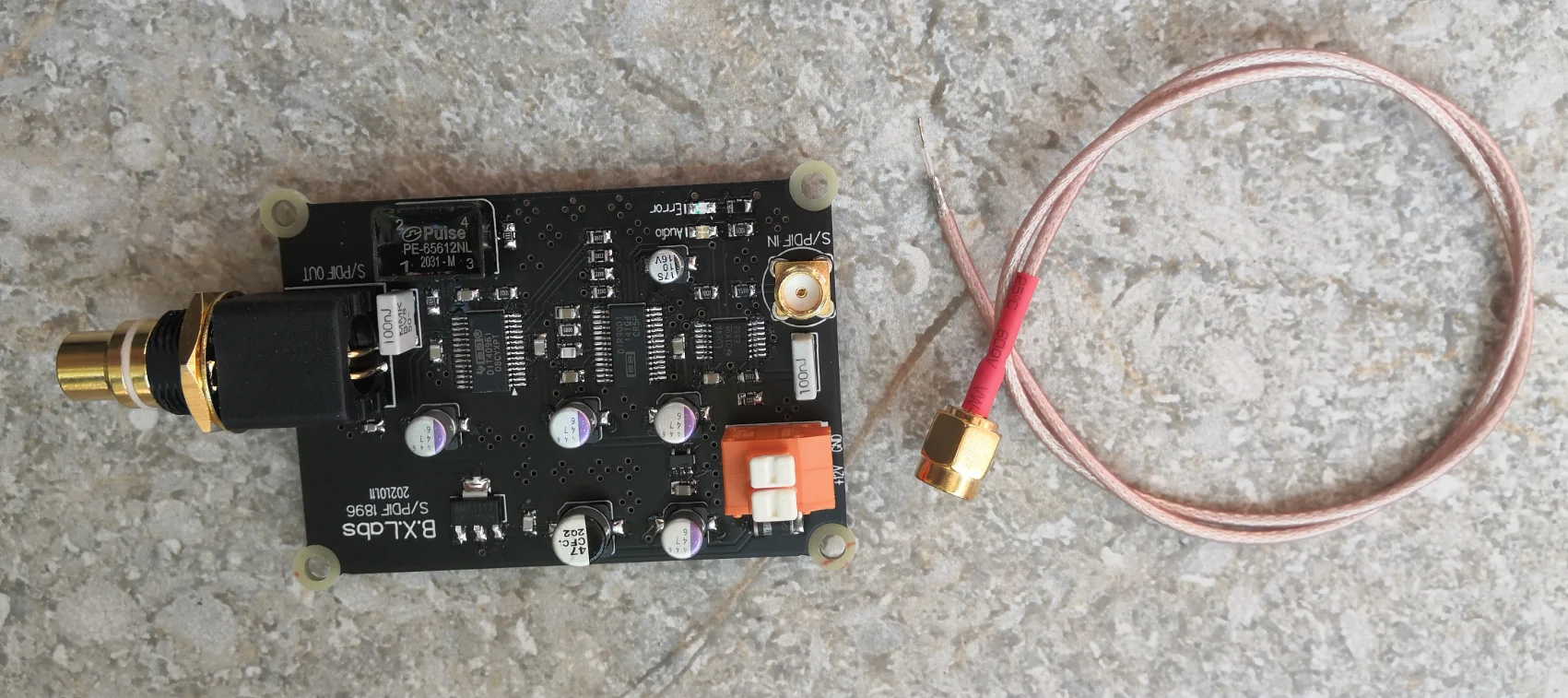

5. Размер печатной платы: 45 мм x 70 мм, RCA открытие фиксированный размер: 12,5 мм диаметр

[Напоминание]

Не все машины могут быть модернизированы,

Вам нужно узнать чип DSP машины, проверьте информацию, чтобы узнать, есть ли цифровой pin D0 (DOBM). Чип DSP обычно расположен на поверхности пайки платы и является квадратным пластырем.

Во-вторых, вы должны убедиться, что цифровой выход вашей машины является нормальным и не был выключен (некоторые машины могут быть выключены после того, как соответствующий уровень pin может быть изменен для включения, пожалуйста, проверьте сами документы производителя).

Если ваша машина изначально имеет оптическое волокно, вы можете получить сигнал непосредственно от головки оптического волокна.

【Disclaimer】

Продукты в этом магазине являются diy, которые связаны с безопасностью использования электроэнергии, и продаются только друзьям, которые имеют профессиональные знания, такие как сертификаты электрика.

Пожалуйста, поймите, что Модифицированная оригинальная машина может потерять первоначальную гарантийную квалификацию. Пожалуйста, убедитесь, что у вас есть достаточное понимание принципа исходной машинной цепи перед началом производства, в противном случае ваша машина может быть повреждена, и мы не несем никакой ответственности за это.

[Общий чип DSP BOBM контакты]

Следующая информация находится в Интернете. Чип, соответствующий цифровому контакту, не компилируется нашим магазином. Если есть какие-либо ошибки, пожалуйста, укажите это и позвольте нам исправить это, спасибо:

CXD1125 BOBM = 27 (57 высокий уровень)

CXD1135 BOBM = 27 (57 высокий уровень)

CXD1165Q BOBM = 27 (57 высокий уровень)

CXD1167Q BOBM = 27 (57 высокий уровень)

CXD1167R BOBM = 25

CXD2500 BOBM = 60 (59 высокий уровень)

CXD2505AQ BOBM = 60 (59 высокий уровень)

CXD2510Q BOBM = 60 (59 высокий уровень)

CXD2507AQ BOBM = 39

CXD2508AR BOBM = 59

CXD2508AQ BOBM = 61

CXD2515 BOBM = 71 (70 высокий уровень)

CXD2525 BOBM = 71 (70 высокий уровень)

CXD2545 BOBM = 71 (70 высокий уровень)

CXD2518Q BOBM = 61 (некоторые внутренние поплавок были закрыты и не могут быть изменены)

CXD3008Q BOBM = 61

CXD3068Q BOBM = 64 (63 высокий уровень)

CX23034 BOBM = 19

LC7861 BOBM = 64 (30 высокий уровень)

LC7861 BOBM = 43 (30 высокий уровень)

LC7862 BOBM = 43 (30 высокий уровень)

LC7863 BOBM = 43 (30 высокий уровень)

LC7865 BOBM = 43 (30 высокий уровень)

LC7867 BOBM = 43 (30 высокий уровень)

LC7868 BOBM = 43 (30 высокий уровень)

LC78681 BOBM = 43 (27 высокий уровень)

KS9210 BOBM = 27 (57 высокий уровень)

KS9211 BOBM = 27 (57 высокий уровень)

KS9212 BOBM = 27 (57 высокий уровень)

KS5990 BOBM = 27 (57 высокий уровень)

KS5991 BOBM = 27 (57 высокий уровень)

KS9950 BOBM = 27 (57 высокий уровень)

YM7121 BOBM = 23

MN6625 BOBM = 14

MN6626 BOBM = 23 (58 высокий уровень)

M66271 BOBM = 52

MN6627971 BOBM = 33

M662720RB BOBM = 44

SAA7210 BOBM = 27

SAA7220 BOBM = 14

SAA7340 BOBM = 32

SAA7341 BOBM = 32

SAA7345 BOBM = 02

STA1052 BOBM = 70

SAA7327H BOBM = 51

SAA7372 BOBM = 31

TC9326 BOBM = 22

TC9236 BOBM = 75

TC9432 BOBM = 09

TC9462F BOBM = 09

TC9474FA BOBM = 73

YDC101B BOBM = 23

M50423P BOBM = 04

M65820 BOBM = 04

M65822 BOBM = 28

UPD6375 BOBM = 26
