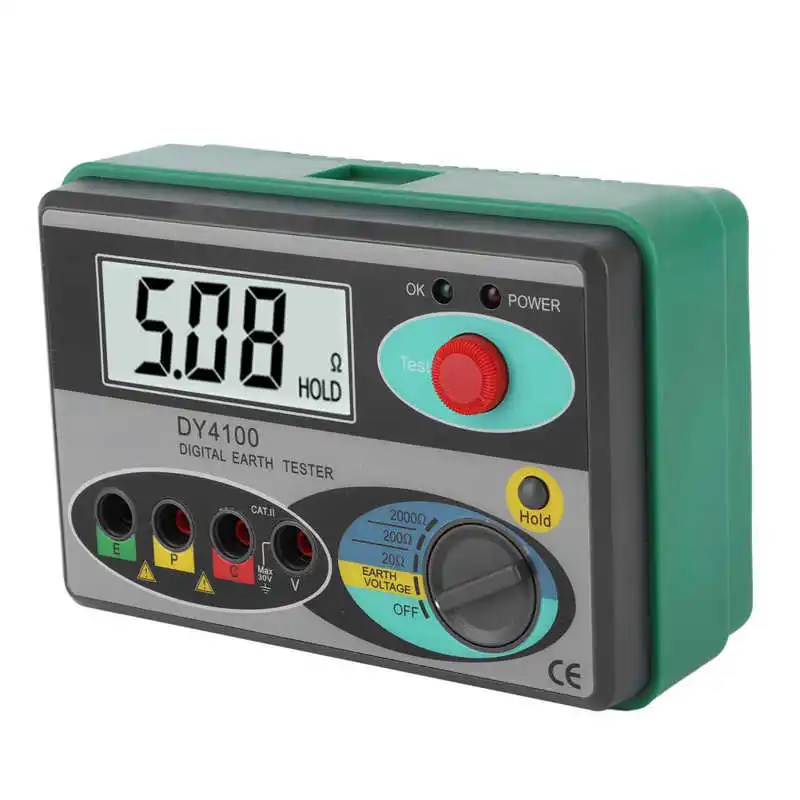

ЖК-дисплей цифровой земля Измеритель сопротивления заземления высокой точности

ЖК-дисплей цифровой земля Измеритель сопротивления заземления высокой точности

ЖК-цифровой измеритель земного сопротивления Высокая точность с светодиодный инструмент для проверки индикатора

Характеристика:

Спецификация:

Тип изделия: Измеритель сопротивления заземления
Материал: пластик

Размер хоста: прибл. 150x150x7 0 мм/5.9x3.93x2.76in

Модель аккумулятора:
6x1. 5 вольт постоянного тока (R6AA) батарея
1x12V(23A) батарея
Аккумулятор не входит в комплект поставки

Функции:
Защита от перенапряжения
Хранение данных
Предупреждение о низком заряде батареи
Высокая точность
ЖК-дисплей с цифровым дисплеем
Защита от пыли на открытом воздухе

Разрешение: 0,01 Ом
Хранение данных: Да
Рабочий СВЕТОДИОДНЫЙ индикатор: Да
Функциональный Дисплей: Да

Спецификация:
1. Диапазон измерения сопротивления заземления: 0-2000 Ом. 0/20/200/2000 Ом ±(2% + 3)
2. Диапазон измерения напряжения земли: 0-30 в (3% + 5)
3. Светодиодный зеленый светильник указывает на нормальный режим работы.
4. 31/2 цифровой ЖК-дисплей для более прямого и удобного чтения.
5 Предупреждение о низком заряде батареи:
На ЖК-дисплее обнаружен недостаток батареи 12 В.
Светодиодный красный выключения светового указывает на дефицит 1,5 V батарея.

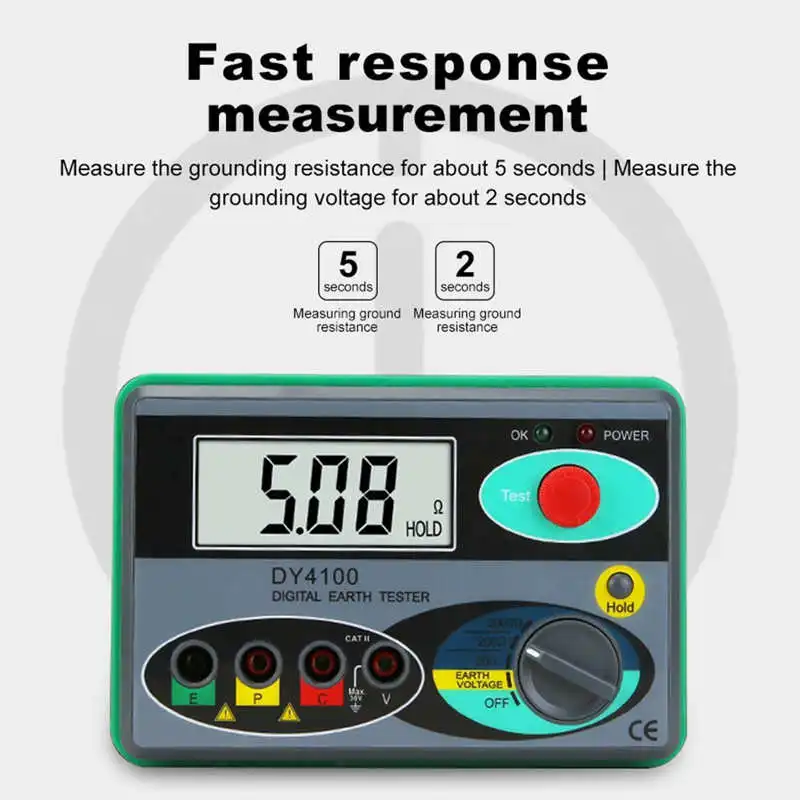

6. Время отклика: Измерьте сопротивление земли, около 5 секунд. Измерьте напряжение земли, около 2 секунд.
7. Выдерживает напряжение: 500 В переменного тока, 1 минуту между контуром и внешним корпусом.
8. Защита от перегрузки: напряжение на земле, выдерживает 300 В переменного тока 1 минуту.
Выдерживает 200 В переменного тока 10 секунд.
9. Рабочая среда:
Рабочая температура: 0 ℃-40 ℃ относительная влажность <80%
Температура хранения: - 10 ℃-50 ℃ относительная влажность <85%
Обеспечивает точную температуру: 23 ℃ ± 5 ℃
Относительная влажность <80%

Инструкция по эксплуатации:
A. Проверка напряжения батареи
B. Испытание на сопротивление заземлению с 3 Проводами

Примечание: максимальное напряжение 50 в может генерироваться между E-C или E-P клеммами при тестировании сопротивления заземления
Пожалуйста, не трогайте тестирование, чтобы избежать электрического удара.
Пожалуйста, убедитесь, что Проводная вилка тестируется
Терминал тщательно перед тестированием, так как свободное соединение может привести к ошибке в результате тестирования.

1) тестирование проводного соединения
Как показано на рисунке ниже, пробойник земной планки p1 и C1 на земле 5 до 10 метров, удаленных от испытанного земного вещества; Подключите зеленый провод к клемме E, желтый провод к клемме P и красный провод к клемме C
2) проверка Питание и проводное соединение Пресс Тесты/стоп, мощность светильник выключается свидетельствует о недостаточной 1,5 V батарея. Пожалуйста, замените его.
OK светильник указывает на нормальное соединение свинца и E, C клеммы и вспомогательное Сопротивление заземления находится в допустимом диапазоне. Если светильник выключен, проверьте соединительные клеммы E и C или измените положение
Планка земли, или вода земли, чтобы снизить вспомогательное сопротивление земле до правильного уровня. Проверьте поломку с помощью короткого замыкания пружинных зажимов красного и зеленого свинца.
3) измерение заземления напряжения
Поверните диапазон выбора переключателя на напряжение земли. Убедитесь, что значение напряжения ниже 10 в, так как может возникнуть ошибка в измерении значения напряжения земли, если значение напряжения выше 10 В. В этот момент, можно сломать источник питания испытанного оборудования земного электрода, чтобы снизить напряжение земли, а затем измерить значение
4) Измерение сопротивления заземления
Сначала нажмите тест/остановить начало from2000.
Если показанное значение слишком маленькое, переключитесь на 200/20, а показанное здесь значение-это Проверенное значение сопротивления земле.

Примечание: Убедитесь, что соединительные провода разделены во время подключения провода, так как тестирование при тестировании приводит ветер друг к другу, может иметь взаимную индуктивность, чтобы повлиять на чтение. Вспомогательная земля
Значение сопротивления может быть слишком большим, и может возникнуть ошибка, чтобы показать значение. Убедитесь, что вспомогательный заземляющий стержень P и C находится во влажной земле и полностью контактирует с соединительными частями.
C. Простое измерение сопротивления заземления

Метод предназначен для мест, где вспомогательные земляные стержни не могут быть пробиты. Используйте земной электрод с довольно небольшим сопротивлением земле, таким как металлическая водопроводная труба, общий земной электрод коммерческой электрической системы, земной конец здания и т. д., чтобы заменить вспомогательный земляной стержень P и C.

1) тестирование проводного соединения

Примечание: будьте осторожны с электрическим током при использовании коммерческого метода заземления электрической системы для тестирования. Пожалуйста, не используйте этот тестер для измерения напряжения питания.

2) измерение заземления напряжения

Поверните диапазон выбора переключателя на напряжение земли. Убедитесь, что значение напряжения ниже 10 в, так как может возникнуть ошибка в измерении значения напряжения земли, если значение напряжения выше 10 В. В этот момент, можно сломать источник питания испытанного оборудования земного электрода, чтобы снизить напряжение земли, а затем измерить значение.

3) Измерение сопротивления заземления

Сначала нажмите тест/стоп, начиная с 2000 года. Если показанное значение слишком низкое, переключитесь на 200/20, чтобы сделать тест, и чтение здесь является проверенным значением сопротивления земле.
Примечание: поскольку измерительный ток составляет от 2 мА, Вычислите фактическое значение земного напряжения RX по следующей формуле:
RX = RE-re

Re: сопротивление земли общего земного электрода коммерческой электрической системы и т. Д.
Re: значение считывания прибора сопротивления заземления.

Посылка:

1 x детектор

1 х Руководство

2 x вспомогательный заземляющий стержень

2 x тестовая линия

1 х 15 м красная тестовая линия

1x10 м желтая тестовая линия

1x5 м зеленая тестовая линия

1 x сумка для инструментов
