Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.

Описание

SIM7080G NB-IoT / Cat-M(EMTC) / GNSS модуль для Raspberry Pi Pico, поддержка глобальной полосы

NB-IoT, Cat-M(EMTC) и позиционирование GNSS с глобальной поддержкой диапазона

ВPico-SIM7080G-Cat-M/NB-IoTЯвляетсяNB-IoT(Узкополосный-Интернет вещей),Кот-М(Aka eMTC, улучшенный машинный Тип связи), иGNSS(Глобальная навигационная спутниковая система) модуль предназначен для Raspberry Pi Pico. Он поддерживает несколько диапазонов частот NB-IoT, может управляться через команды serial AT и поддерживает протоколы связи, такие как HTTP/MQTT/LWM2M/COAP и т. д. Из-за преимуществ низкой задержки, низкой мощности, низкой стоимости и широкого покрытия, это идеальный выбор для IoT приложений, таких как интеллектуальные инструменты, Отслеживание активов, удаленный мониторинг, И так далее.

Стандартный Raspberry Pi Pico header, поддерживает Raspberry Pi Pico series boards

Коммуникационная плата интерфейса UART, управление последовательными командами

Поддержка протокола связи: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT...

Поддержка позиционирования GNSS: GPS, GLONASS, BeiDou и Galileo

Интегрирует 3,7 V Li-po батареи разъем и перезарядки, позволяет, что питание от внешняя аккумуляторная батарея Li-po или подзарядки его в свою очередь

2x Светодиодный индикатор для мониторинга рабочего состояния модуля

Бортовой Nano SIM разъем карты, поддерживает только 1,8 V сим-карта (3V сим-карты нет в наличии)

Поставляется с ресурсами разработки и руководством (примеры микропитона)

SIM7080G

SIM7020E

Подходящий регион

Глобальный применимый

Азия, Европа, Африка, Австралия

Частотный диапазон

NB-IoT

B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/
B20/B25/B26/B28/B66/B71/B85

LTE-FDD: B1/B3/B5/B8/B20/B28

Кот-М

B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/
B19/B20/B25/B26/B27/B28/B66/B85

N/A

GNSS

GPS, GLONASS, BeiDou, Galileo

N/A

Скорость передачи данных

NB-IoT (кбит/с)

136 (дл)/150 (ул)

26,15 (дл)/62,5 (ул)

Cat-M (кбит/с)

589 (ДЛ)/1119 (ул)

-

Другие

Протокол связи

TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT...

Источник питания

Внешний аккумулятор Li-po или usb-порт Raspberry Pi Pico

Интерфейс аккумулятора

3,7 V ~ 4,2 V

Логический уровень

3,3 V

Автономный ток модуля

Режим холостого хода: 10 мА

Режим холостого хода: 5,6 мА

Режим сна: 1,2 мА

Режим сна: 0,4ма

Режим PSM: 3.2uA

Режим PSM: 3.4uA

Индикатор

Сеть: сетевой индикатор
Зарядка: индикатор перезарядки

Переключатель

Выключатель питания Li-po батареи

Sim-карта

Nb-iot/Cat-M карты (1,8 V только)

NB карта (1,8 V / 3V)

Разъем антенны

LTE, GNSS

LTE

Размеры

73,5 × 24,00 мм

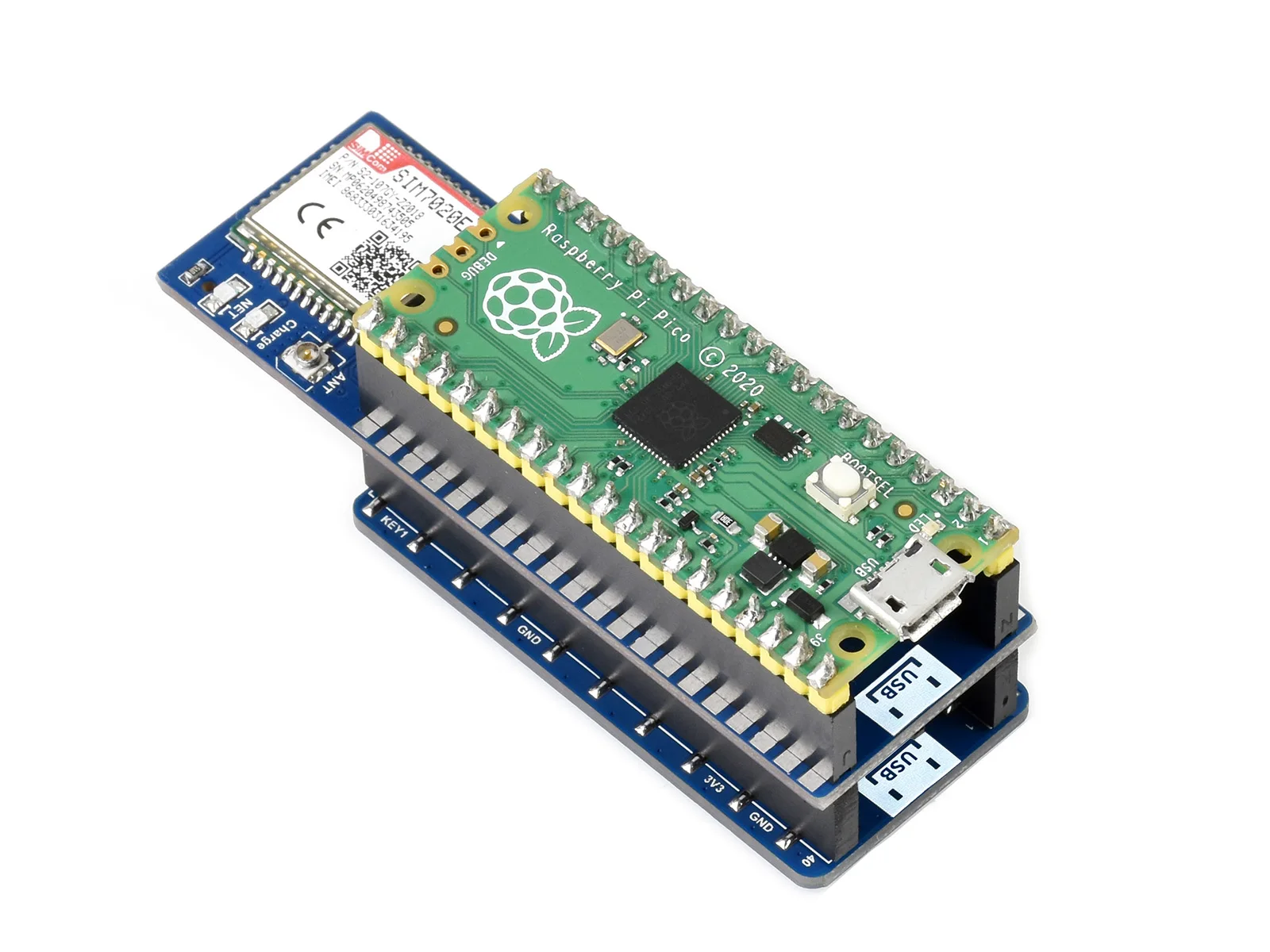

Пико может быть SMD-установлен (слева), или прикреплен через Женский Заголовок (справа)

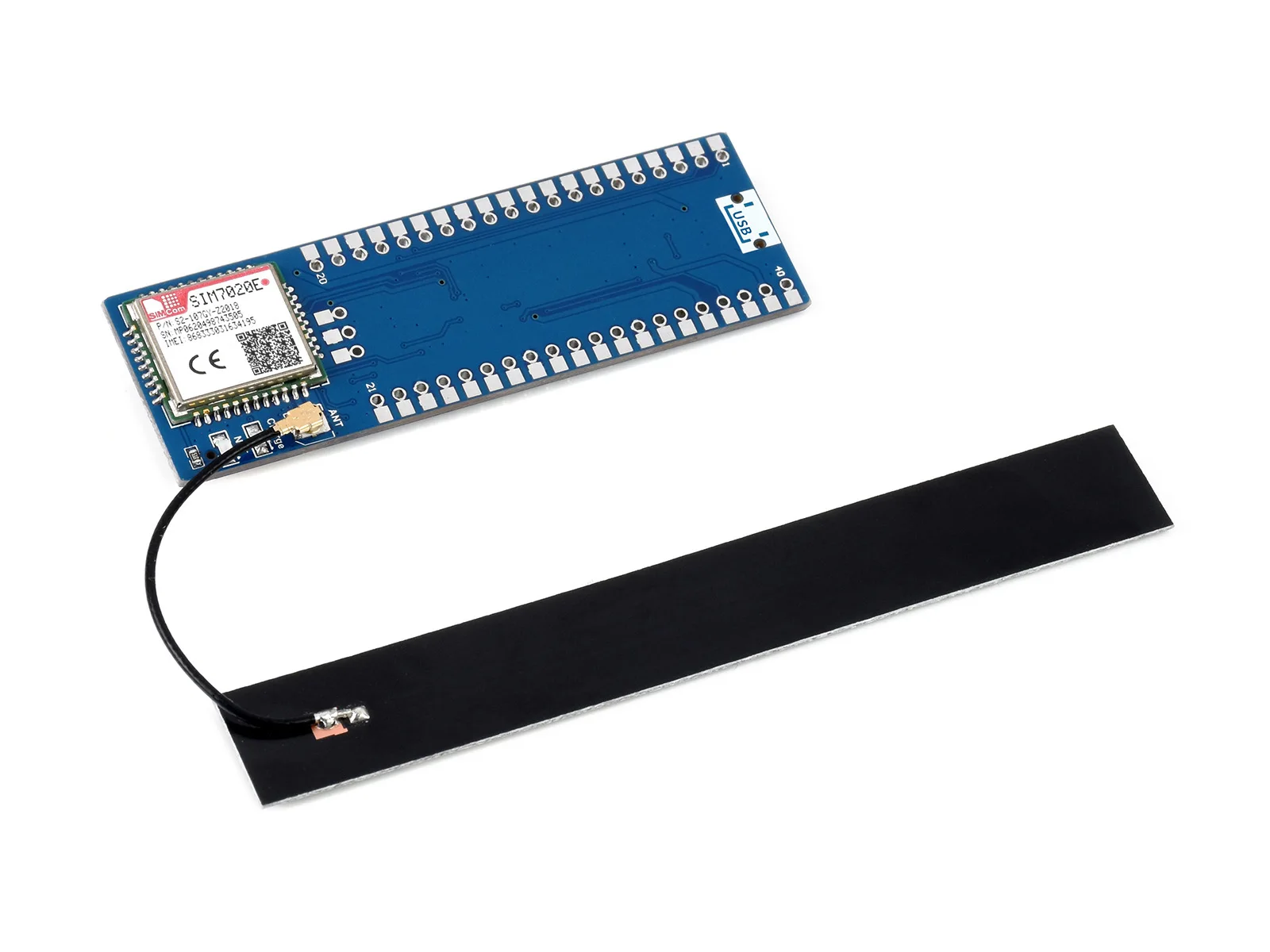

Подключение с другим модулем расширения и антенной

NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

Поддерживает протоколы связи, включая: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT

Поддерживает GPS, GLONASS, BeiDou и Galileo

При подключении к Интернету через SIM7080G Raspberry Pi Pico сможет отправлять данные на облачный сервер по протоколу MQTT,
Позволяет пользователям следить за Pico в режиме реального времени через приложение для смартфона или веб-страницу.

Посылка

Вес:0,112 кг

Pico-SIM7080G-Cat-M/NB-IoT x1

Антенна LTE x1

Антенна GPS x1

20-контактный штыревой разъем x2

40-контактный штыревой разъем × 1

3,7 V аккумуляторная батарея Li-po x1
