    Модуль DDS AD9851 источник сигнала цифровой синтезатор прямой частоты | Электроника

    Описание товара

    AD9851 модуль DDS источник сигнала цифровой прямой Частотный синтезатор


    1. Введение модуля:


    1. Частота часов системы модуля составляет 30 МГц, и часы могут достигать 180 МГц после 6 раз внутренней частоты. Поддержка последовательного и параллельного управления режимом отправки слов. Максимальная неискаженная Выходная частота может достигать 70 МГц (фактическое значение теста модуля)


    2. Материнская плата принимает AD9851, а диапазон частот 0-70 МГц. Обеспечить последовательный и параллельный MCU оригинальный код назад: выходной сигнал плюс типичный пассивный фильтр низких частот.


    3. Для получения дополнительных фотографий, пожалуйста, свяжитесь с Wangwang, чтобы посмотреть форму волны от 10 Гц до 50 МГц. От 50 МГц до 70 МГц, он протестирован спектральным анализатором

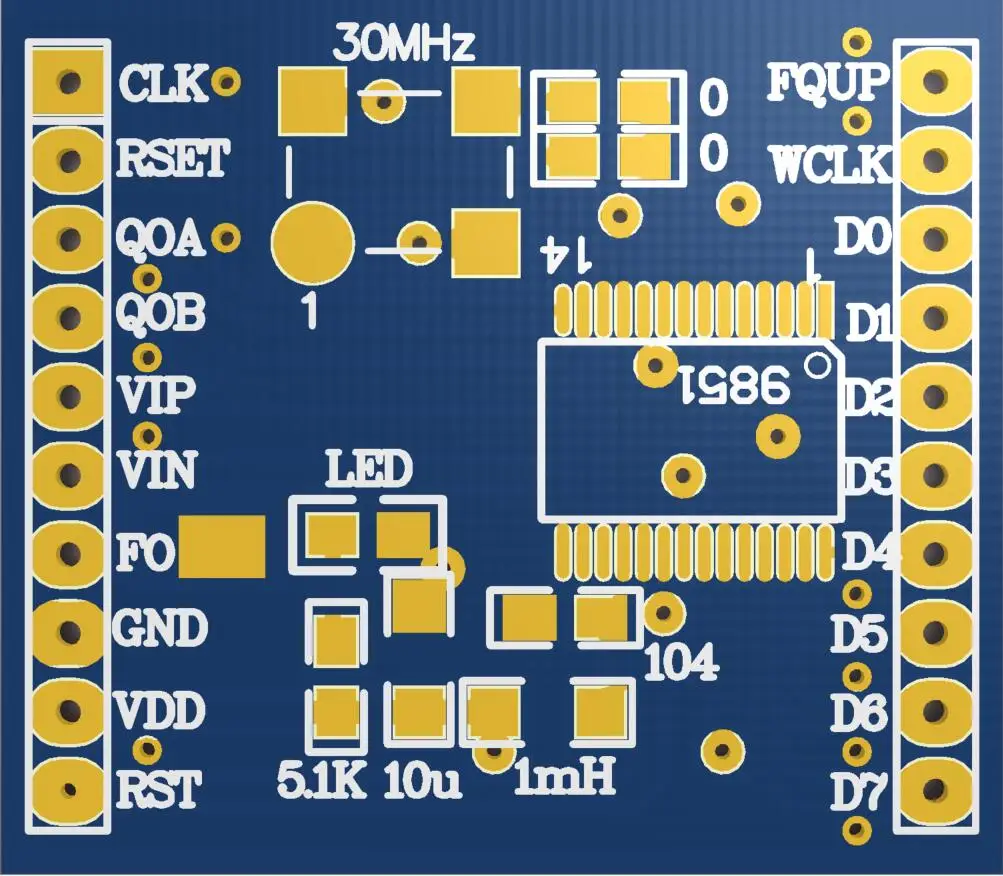

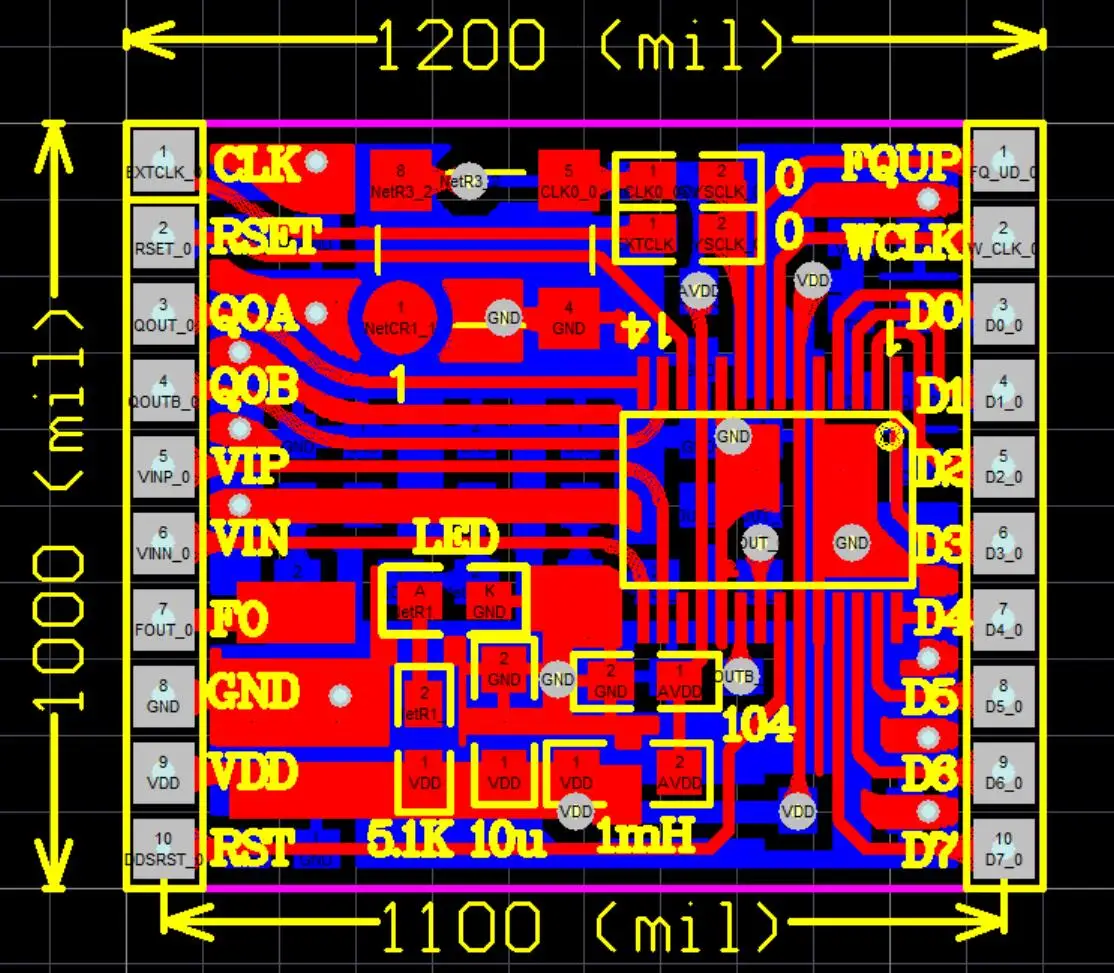

    2. Модуль расширения, штыревая панель (только для этого модуля)


    1. CLK: выход частоты часов системы (30 МГц)


    2. Сброс: контроль выходного тока внутреннего DAC DDS


    (Когда необходимо контролировать амплитуду выходного сигнала, значение напряжения штыря можно контролировать, чтобы контролировать амплитуду выходного сигнала DDS)


    3. Q0a: Положительная фазовая мощность внутреннего высокоскоростного компаратора (соответствует 14 контактам AD9851)


    4. Q0b: Обратный выход внутреннего высокоскоростного компаратора (соответствует 13 контактам AD9851)


    5. VIP: вход в фазу внутреннего высокоскоростного компаратора (соответствует 16 контактам AD9851)


    6. Вин: Обратный Вход внутреннего высокоскоростного компаратора (соответствует 15 контактам AD9851)


    7. F0: выходной терминал частоты (сигнал с типичным фильтром низких частот)


    8. GND: наземная мощность


    9. VDD: входная мощность положительная (+ 5 В)


    10. Rst: сброс терминала AD9851 (высокий уровень, установите pin на высокий уровень перед управлением чипом, и установите его на низкий уровень RST после сброса _ AD9851)


    11. Fqup: бит обновления данных (входной бит FQ для последовательного/параллельного ввода данных) _ QD _ AD9851)


    12. Wclk: вход часов (входной бит CLK для последовательного/параллельного ввода данных) _ AD9851)


    13. D0: Терминал ввода данных (низкий бит при параллельных входных данных)


    14. D1: терминал ввода данных


    15. D2: терминал ввода данных


    16. D3: терминал ввода данных


    17. D4: Терминал ввода данных


    18. D5: терминал ввода данных


    19. D6: терминал ввода данных


    20. D7: Терминал ввода данных


    (Большой бит ввода данных параллельно. При серийной отправке данных этот бит является последовательным бит ввода данных datain _ AD9851)


    3. Список доставки


    1. Одна материнская плата, без платы управления.


    2. Предоставляем исходный код, схему PDF файлов

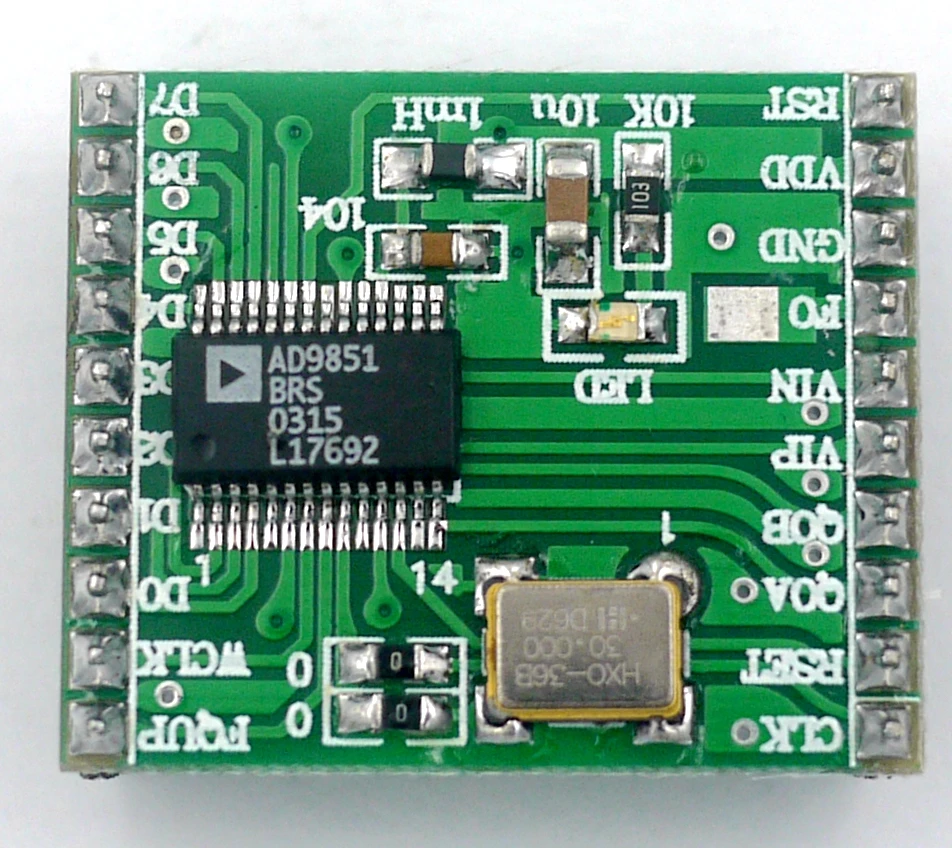

    4. Физическая схема и схема частичной формы волны


    100 Гц выходной сигнал скриншот



    100 Гц выходной сигнал скриншот


    Выход формы волны 10 Гц


    Спектр 10 МГц


    4.

    40 МГц сигнал


    Сигнал 10 МГц



    Сигнал 20 МГц



    Спектр 60 МГц



    Спектр 70 МГц


    Сигнал 100 кГц


    Спектр 80 МГц (предельный параметр)



    30 МГц сигнал



    10 м волновая диаграмма



    1 кГц сигнал




    Спектр 30 м




    1 кГц сигнал
