XY-BLDC DC 12 ~ 30 В 200 Вт трехфазный бесщеточный с контроллером Холла двигателя Модуль PWM

XY-BLDC DC 12 ~ 30 В 200 Вт трехфазный бесщеточный с контроллером Холла двигателя Модуль PWM

Прямые продажи с фабрики приветствуются оптовые продажи

Технология упаковки DFN, мощность не ложная

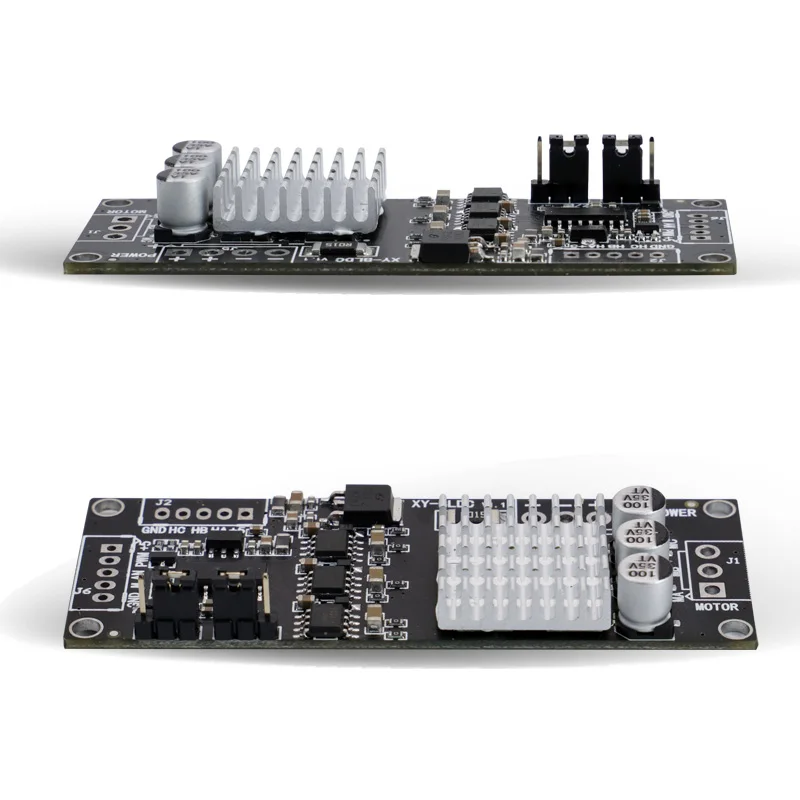

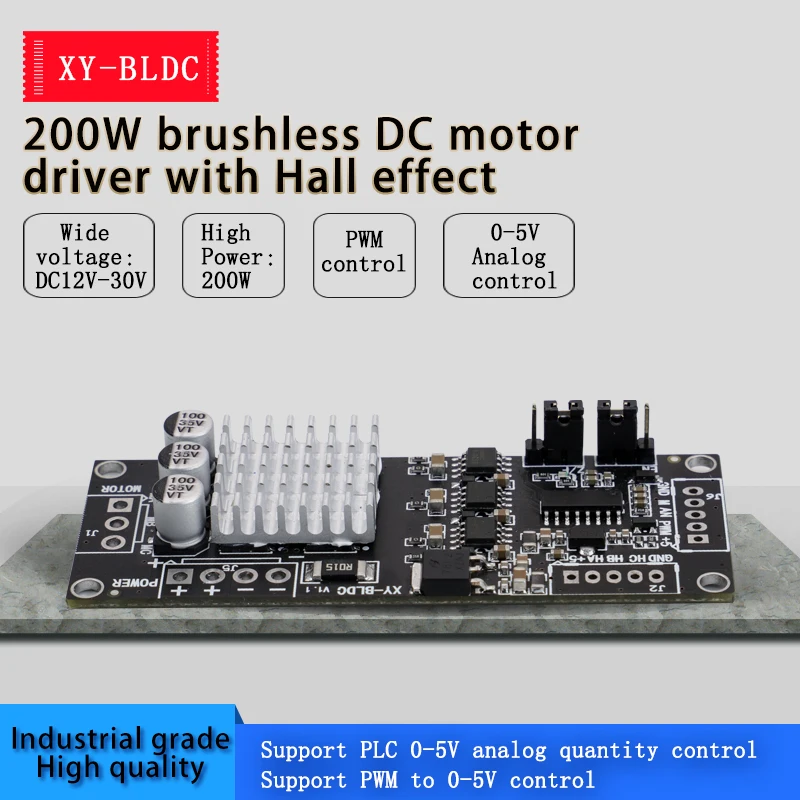

Технология упаковки DFN, BLDC, широкое напряжение 12-30 в, высокая мощность, 200 Вт, постоянный ток, трехфазный бесщеточный с контроллером холла, поддержка аналогового управления количеством PLC 0-5 В, поддержка управления ШИМ до 0-5 В, подходит только для контроллера постоянного тока с электрическим углом 120 градусов, почищенного мотором холла.

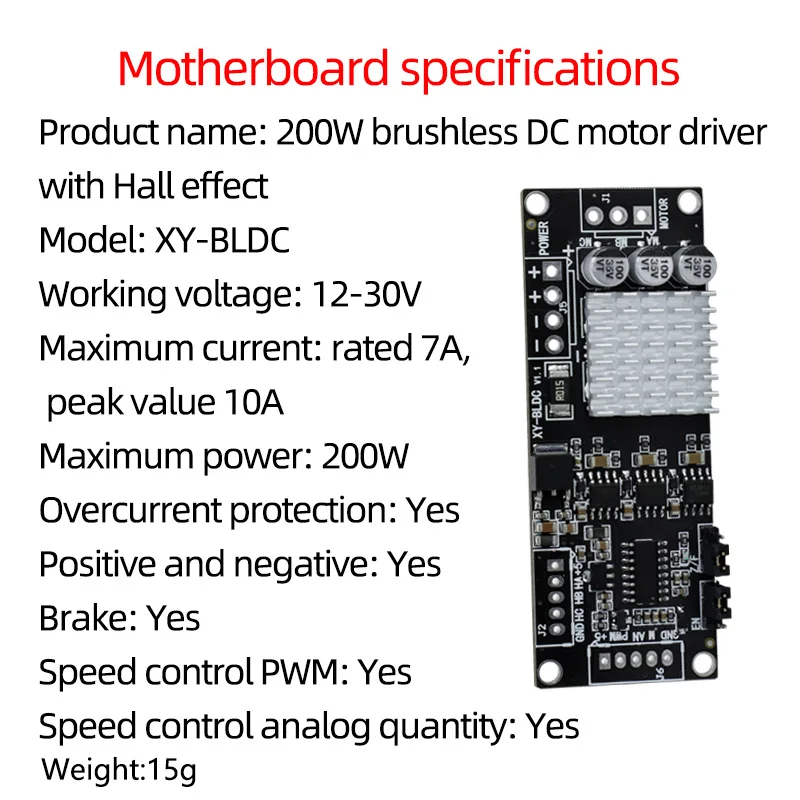

Характеристики материнской платы:

Название продукта: Бесщеточный драйвер двигателя постоянного тока 200 Вт с эффектом Холла

Модель: XY-BLDC

Рабочее напряжение: 12-30 в

Максимальный ток: Номинальный 7А, пиковое значение 10А

Максимальная мощность: 200 Вт

Защита от перегрузки по току: Да

Положительный и отрицательный: Да

Тормоз: да

Управление скоростью ШИМ: Да

Аналоговый контроль скорости: Да

Размер продукта: длина 80 мм * ширина 30 мм * Высота 10 мм

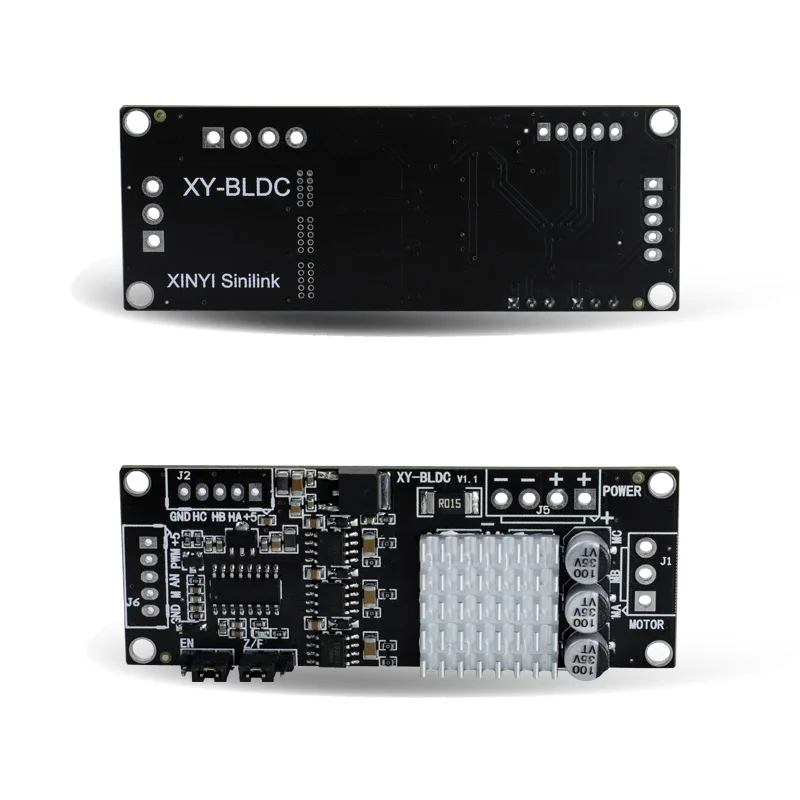

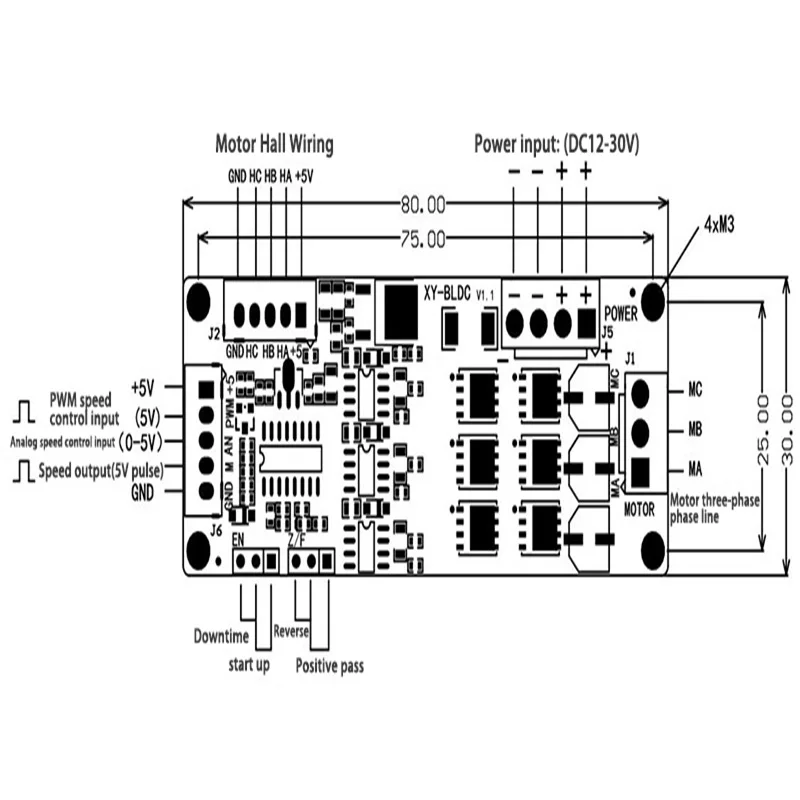

Описание входного внешнего сигнала:

1. При входе внешнего ШИМ-сигнала амплитуда составит 5 В, Рекомендуемая Частота ШИМ-1K-10 кгц.

2. Для аналогового входа вы можете использовать Бортовой внешний потенциометр 5 В, GND (сопротивление 10 к-100 кОм) для регулировки скорости, или вы можете вводить аналоговый (0-5 В) внешне, но его необходимо подключить к GND на плате.

3. Для управления прямым и обратным вращением двигатель должен прекратить вращение, а затем выполнить прямую и обратную работу. Категорически запрещено изменять направление во время вращения двигателя, что приведет к повреждению печатной платы. Кроме того, после снятия крышки от короткого замыкания переключатель рулевого управления можно подключить для работы снаружи.

4. 5 В, GND материнская плата поставляется с источником питания 5 В (питание может быть подано внешне, ток не превышает 10 мА)

5. Выход скоростного импульсного сигнала, амплитуда составляет 5 В, каждый импульс представляет один оборот двигателя.

Меры предосторожности:

1. В цепи источника питания на основной плате нет предохранителя. Цзяньи добавил его сам. Обратное подключение положительного и отрицательного полюсов источника питания приведет к постоянному повреждению некоторых микросхем на плате.

2. Существует защита от перегрузки по току на выходе двигателя во время нормальной работы. Поскольку мощность и ток модуля очень большие, пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. После короткого замыкания цепь может сгореть, и трубка может лопнуть. Пожалуйста, проверьте машину в первый раз. Используйте небольшой тест тока и низкого напряжения. После ok Включите высокий ток и высокое напряжение. Поскольку это модуль с неизолированной платой, обратите внимание на изоляцию головки проводки. Категорически запрещено, чтобы сильное напряжение касалось частей платы.

3. Когда рабочая мощность модуля привода превышает 100 Вт или рабочая среда превышает 30 °C, чтобы обеспечить нормальную работу цепи в течение длительного времени, необходимо обеспечить внешнее воздушное охлаждение печатной платы для отвода тепла. К

4. После получения товара, если вы не уверены в проводке и использовании, пожалуйста, свяжитесь с нами как можно скорее. Даже если возникнут проблемы с использованием продукта, с ним можно обратиться должным образом путем дружеских переговоров.

Инструкции по отладке: Пожалуйста, включите и проверьте машину после чтения и понимания, это очень важно, очень важно!

После получения платы драйвера проверьте, может ли интерфейс соответствовать интерфейсу бесщеточного двигателя.

1. Как правило, на бесщеточных двигателях есть 5 кабелей Холла или интерфейсов, две из которых являются линиями питания Холла и три-линиями сигнала холла. Его следует различать, особенно линии питания Холла (линии питания Холла обычно используют красные и черные линии). Или нет, я не знаю, как найти способ найти производителя двигателя.) Не допускайте ошибки. Три сигнальные линии Холла обычно помечены abc, а также есть три порта Ha, Hb, Hc и аналогичные символы на плате драйвера.

2. На двигателе есть три более толстых фазных провода. На приводной плате также есть трехфазные провода. Они помечены MA MB MC и аналогичными символами, и они подключены соответственно. После подтверждения их правильности основной источник питания может нормально работать. (Если интерфейсы правильно отображены в соответствии с этикеткой, питание не будет работать, и возможность того, что этикетка производителя не стандартизирована или по другим причинам не исключается. Отладка осуществляется в соответствии со следующими неясными условиями)

Если вы не знаете определение фазной линии двигателя и линии холла, вы можете произвольно подключить трехфазные линии двигателя и интерфейс фазной линии привода, И в то же время Подключите три сигнальные линии Холла к интерфейсу Холла на приводной плате (Но две линии питания корневого зала должны найти способ найти и подключить его, помните!) затем, когда питание включено в первый раз, отладка с низким напряжением и низким током (по возможности, используйте напряжение источника питания постоянного тока для регулировки на 7-12 В, ток 1- 2 а), Затем через произвольную последовательность изменения трех проводов Холла (измените любые два между тремя проводами сигнала Холла двигателя и интерфейсом привода холла, при каждом испытании на включение), пока он не сможет работать плавно после включения, показывает, что проводка правильная.

Если подключение неправильное, не отлаживайте высокий ток или высокое напряжение, иначе есть риск повреждения платы привода. Если заменить три сигнальных провода холла, если соответствующее соединение правильно, двигатель после включения питания будет бесперебойно Работать и запускаться на низкой скорости. Крутящий момент будет большим; Если последовательность трех сигнальных линий Холла не соответствует друг другу, и они, как правило, имеют следующие характеристики:
