DisplayPort ленточный Удлинительный кабель штекер-гнездо плоский металлический экран

DisplayPort ленточный Удлинительный кабель штекер-гнездо плоский металлический экран

Совершенно новое поступление, отличная производительность продукта, супер хорошая репутация продукта, официальный подлинный продукт, 100% мощность на испытании и доставке

Бренд компании: ADT-Link (Eldat Electronics)

Модель продукта: продукция серии DPP

Название продукта: Стандартный DP Удлинительный кабель адаптера (большой DP Интерфейс к большому DP интерфейсу)

Длина провода: 3 см-3 м (поддержка длины провода на заказ)

Характеристики продукта: Поддержка версии DP1.2, поддержка передачи сигнала HDR/DSC

Примечание: удлинитель не поддерживает 2 передачи, то есть сигнал будет ослаблен, если две или более DP линии соединены в серии. Не поддерживает полную скорость DP1.4, необходимо уменьшить скорость и частоту для нормального использования.

Частота обновления: 1080P-240 Гц, 2K-144/165 Гц, 4K-60 Гц

Передача аудио: 32 бит/1536 кГц

Рабочая температура: -20 °C ~ 80 °C

Ограничения на использование: Этот продукт разработан специально для использования оборудования устройства. Не подходит для использования в гражданских целях. Не прост в использовании в общих целях. Доступно только для покупки профессиональными инженерами. Этот продукт является индивидуальным продуктом и не может быть возвращен или обменен. Пожалуйста, внимательно Рассмотрите и подтвердите перед размещением заказа на покупку.

Советы по закупкам: Не забудьте сначала купить 1-2 образца, а затем купить оптом после тестирования и проверки правильности.

Описание длины провода:

Длина провода в нашем магазине относится к части провода, за исключением PCB и коннекторов. Если он включает печатную плату и разъем, добавьте около 4 см. Таким образом, общая длина составляет около 9 см, пожалуйста, смотрите размеры 5 см на рисунке ниже.

Большой порт дисплея в большой порт дисплея серии список продуктов:

Название продукта; Кабель; Модель продукта; Пропускная способность

DP кабель прямой штекер; Черный без металлического щита; P1A-P1B; DP1.2

DP кабель прямой штекер до локтя; Черный без металлического щита; P1A-P2B; DP1.2

DP кабель с прямым наконечником с отвернутым Локоть; Черный без металлического щита; P1A-P3B; DP1.2

DP линия прямой мужской и прямой Женский; Черный без металлического щита; P1A-P4B; DP1.2

DP кабель прямой штыревой к прямой двойной наушник; Черный без металлического щита; P1A-P4T; DP1.2

DP кабель верхний Локоть Мужской конец; Черный без металлического щита; P2A-P2B; DP1.2

DP кабель верхний Локоть Мужской конец нижний Локоть Мужской конец; Черный без металлического щита; P2A-P3B; DP1.2

DP кабель вверх локоть штекер соединитель плоский прямой разъем; Черный без металлического щита; P2A-P4B; DP1.2

DP кабель верхний локоть соединитель к прямой двойной разъем уха; Черный без металлического щита; P2A-P4T; DP1.2

DP кабель нижний Локоть Мужской конец, нижний Локоть Мужской конец; Черный без металлического щита; P3A-P3B; DP1.2

ДП линия согнута от мужского до прямого женского пола; Черный без металлического щита; P3A-P4B; DP1.2

DP кабель вниз изгиб мужской головки к прямой двойной разъем уха; Черный без металлического щита; P3A-P4T; DP1.2

DP линия прямой женский прямой Женский; Черный без металлического щита; P4A-P4B; DP1.2

DP кабель Плоский Женский на плоском двухушном гнезде; Черный без металлического щита; P4A-P4T; DP1.2

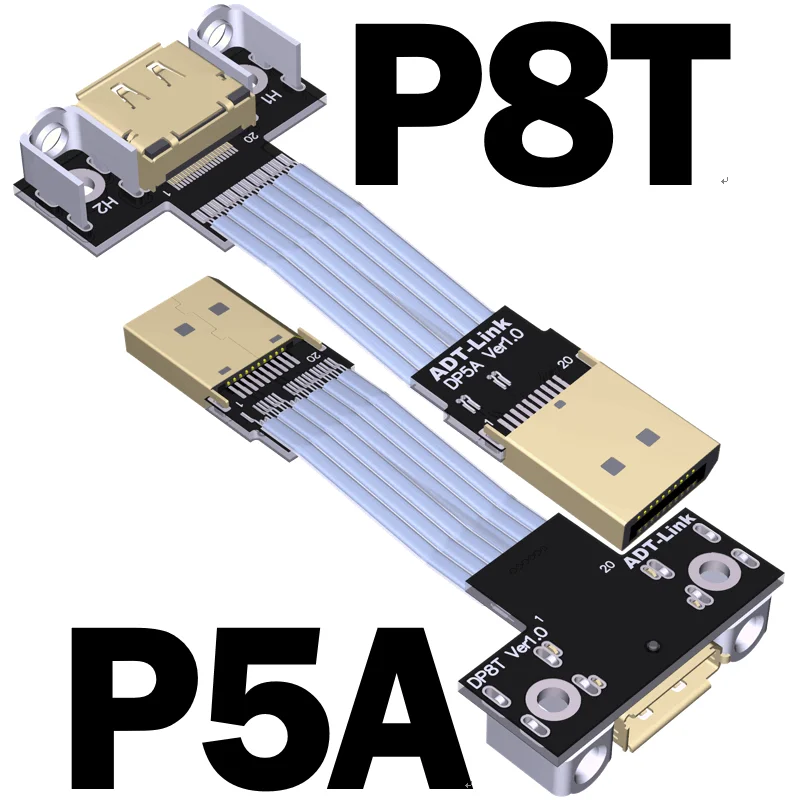

DP кабель прямой штыревой к прямой двойной наушник; Синий с металлическим щитом; P5A-P8T-BU; DP1.2/1,4

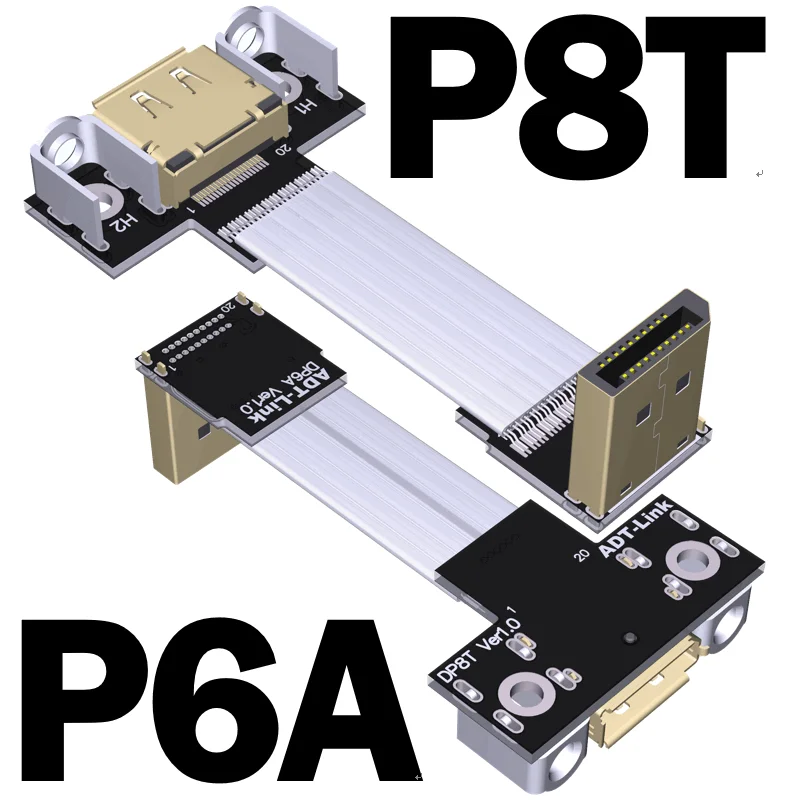

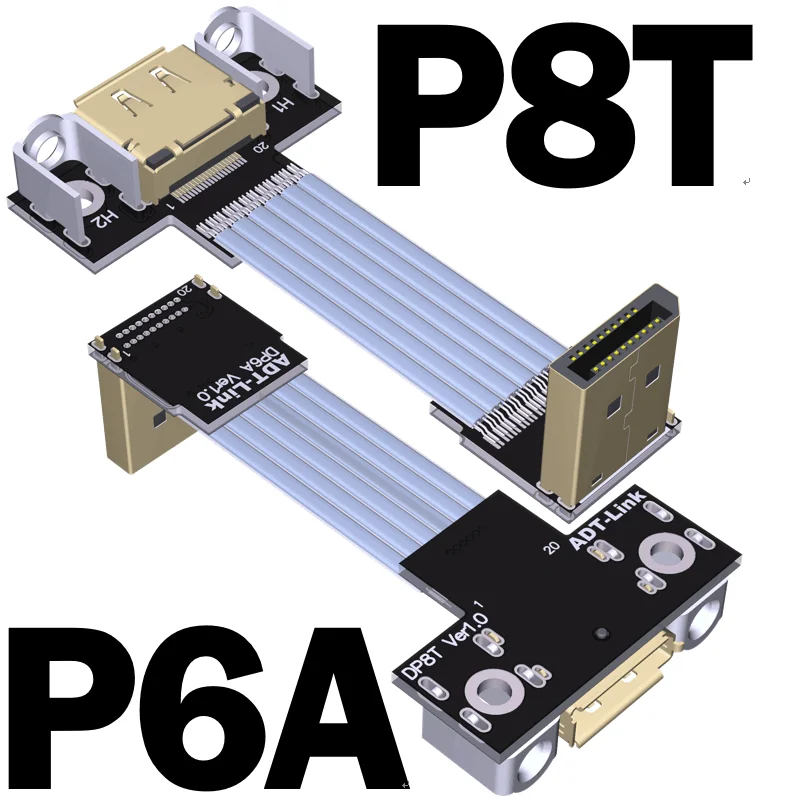

DP кабель верхний Локоть Мужской конец плоское двойное ухо женское сиденье; Синий с металлическим щитом; P6A-P8T-BU; DP1.2/1,4

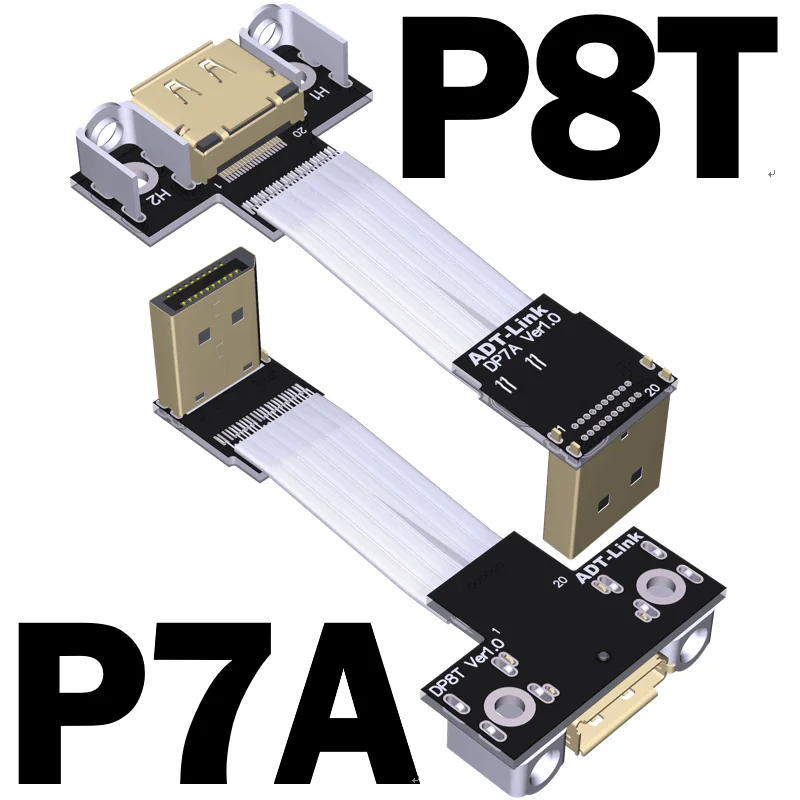

DP кабель нисходящий изгиб соединитель для прямого двойного уха женского сиденья; Синий с металлическим щитом; P7A-P8T-BU; DP1.2/1,4

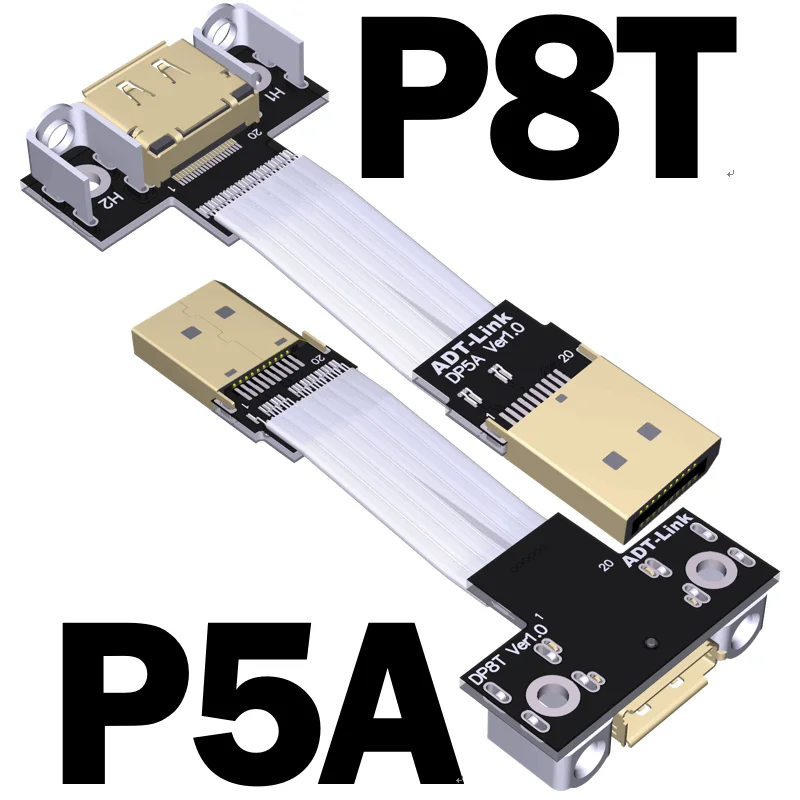

DP кабель прямой штыревой к прямой двойной-ушной Женский; Серебряный с металлическим щитом; P5A-P8T-SI; DP1.2/1,4

DP кабель верхний Локоть разъем для плоских двойных наушников разъем; Серебро с Металлическим экраном; P6A-P8T-SI; DP1.2/1,4

DP кабель нисходящий согнутый разъем для прямого двойного уха женского сиденья; Серебристый с Металлическим экраном; P6A-P8T-SI; DP1.2/1,4

Примечание: модели P1 ~ P4-это черные провода и провода, которые используют проводящий полимер EMI для экранирования без металлической защиты, а P5 ~ P8-серебряные провода. В дополнение к использованию проводящих полимеров для защиты от EMI дифференциальный сигнал использует металлическое Экранирование из алюминиевой фольги, а металлические экранированные провода имеют способность к воздействию помех. Лучше. Значительно уменьшает проблемы с экраном брызг и черным экраном

Преимущества продукта:

Преимущества материала: используется высококачественный провод, используются высококачественные Позолоченные разъемы, высокочастотная поддержка DP1.2 стабильная передача. Печатная плата изготовлена из высококачественных материалов с высокой частотой и низким сопротивлением. PCB сделан из точности. PCB изготовлен из высоких TG пластин. Толщина медного материала утолщена до 1 унции; Разъем позолочен и имеет хорошую проводимость, который может уменьшить черный экран и синий экран брызг, вызванный повышением окисления и стойкости к ржавчине. Проблема Huaping.

Преимущества конструкции: дифференциальный сигнал no через дизайн, отсутствие микросхемы короткого замыкания CAF, Высокоскоростная передача данных сигнала, отсутствие паразитарной емкости и паразитарной проблемы с подавлением сигнала индуктивности, усиленная электросхема миниатюрная конструкция печатной платы, может уменьшить помехи механизма, отсутствие аппаратных средств карты, отсутствие пряжки замка разъема, Простая установка продукта.

Преимущества производства: наши прямые продажи с фабрики, индивидуальное производство продукции, усиленная сварка на месте сварки металла во время производства. И наденьте термоусадочную трубку, продукт прочный и надежный, и не будет проблем с отключением. Изделие хорошего качества, стабильное, надежное и долговечное.

Меры предосторожности для использования:

Обязательно распознает направление при подключении и не подключайте его в обратном или выключенном положении, чтобы предотвратить сжигание устройства. При подключении удерживайте гнездо устройства перед подключением, чтобы не вставлять штифты для разъема с чрезмерной силой. Запрещено сгибать или тянуть в пределах 2 см от места сварки между двумя концами провода и печатной платы.

Изображение продукта:

Левый соединитель выглядит следующим образом:

Правый соединитель выглядит следующим образом:

Реальные товары:

Краткое описание технических проблем

Какое качество провода? Есть ли щит?

Черный провод использует только усовершенствованный проводящий полимер для защиты от EMI, а серебристый или синий провод добавляет металлический щит. Новый тип материала используется для защиты от EMI и дизайна плоского кабеля. Эта технология позволяет каждому кабелю полностью покрываться защитой от электромагнитных помех проводящего полимера для предотвращения падения или исходящего излучения электромагнитных частот, минимизации помех и ухудшения производительности, И уменьшает вес продукта.

Мягкий провод? Можно ли согнуть?

Черный провод-это специальный DP проволока толщиной 1,4 мм. Провод жесткий, но все еще гибкий и может быть сложен на 180 градусов, не влияя на использование.

Размер синего и серебряного провода может быть согнут на 90 градусов, размер соответствует изображению на рисунке ниже (рекомендуется выбрать Серебристый вариант, чтобы быть толще и безопаснее)

Для модели P4T/P8T, что такое шаг и винт?

Как показано на рисунке ниже, фиксированный терминал фиксируется винтами M4 по умолчанию. Если вы хотите использовать небольшое винтовое отверстие M3, пожалуйста, сделайте снимок фиксирующего сиденья M3 или свяжитесь со службой поддержки клиентов при оплате. Расстояние отверстия 27 мм.

Примечание: сигнал будет ослаблен, если две или более DP линии соединены в серии. Может потребоваться уменьшить скорость и частоту для нормального использования.
