Последнее обновление 6V6 6P6P схема нажимного вытяжения 12AX7 push 10 Вт + частотная

Последнее обновление 6V6 6P6P схема нажимного вытяжения 12AX7 push 10 Вт + частотная

Схема опорной цепи (только для справки, все параметры отмечены на
Плата, магазин не предоставляет полную схему, пожалуйста, не
Проконсультируйтесь)

Схема push-pull DYNACO 6v6 очень продуманная. Он состоит из трубки 12AX7 и двух рабочих мест, которые являются одновременно усилением напряжения и автоматической Инверсией баланса, а резистор 1K является завершающим касанием. Этот резистор-катодный резистор смещения 12AX7. Он образует хвостик инверторной сцены с вторичным выходным трансформатором, а также является сопротивлением петли отрицательные отзывы! Одна часть и три рабочих места, не только сохраняют детали, но и уменьшают дополнительный шум и искажение деталей. В стадии питания используется сверхлинейная (UL) структура с учетом баланса между эффективностью и искажением. После небольшой модификации выходная мощность может достигать 10 Вт THD = 0.4%, и демпфирование больше 4,0. С такой простой схемой, такой индекс действительно превосходит! Отдел питания сделал некоторые улучшения и изменил на трехуровневую фильтрацию CRC. S/N всей машины может быть взвешено до-107дб A (остаточное напряжение шума 160uV). Низкий уровень шума-это в основном ухо близко к динамику, чтобы остановить небольшой шум.

В основном используются импортные компоненты для сборки:

RF107 * 4 быстрое восстановление диода выпрямление, как можно ближе к желчи эффект выпрямления.

330U/400V японский электролитического фильтра * 1

220 мкФ 400V JAMICON электролитический фильтр * 1

150 мкФ 400V JAMICON электролитический фильтр * 1

TE 0,15 мкФ/250 В МКП конденсатор межступенчатая муфта * 4

Металлическая пленка прецизионная медная контактная стойкость

Серебряная керамическая розетка

Медный контактный терминал

Размер печатной платы: 192 мм * 126 мм, толщина 1,6 мм, двусторонняя Луженая листовая сталь, толщина металлизированного слоя (меди 1oz. Нажмите на изображение для просмотра в полный размер Конструкция печатной платы этой машины строго соответствует принципу одноточечного заземления и тщательной раскладки. Даже если провод накаливания переменного тока также идет на доске, уровень шума минимальен. Без дросселя громкоговоритель 10 см с громким громкостью, оставляющим чувствительность 90 дБ, не может слышать шум.

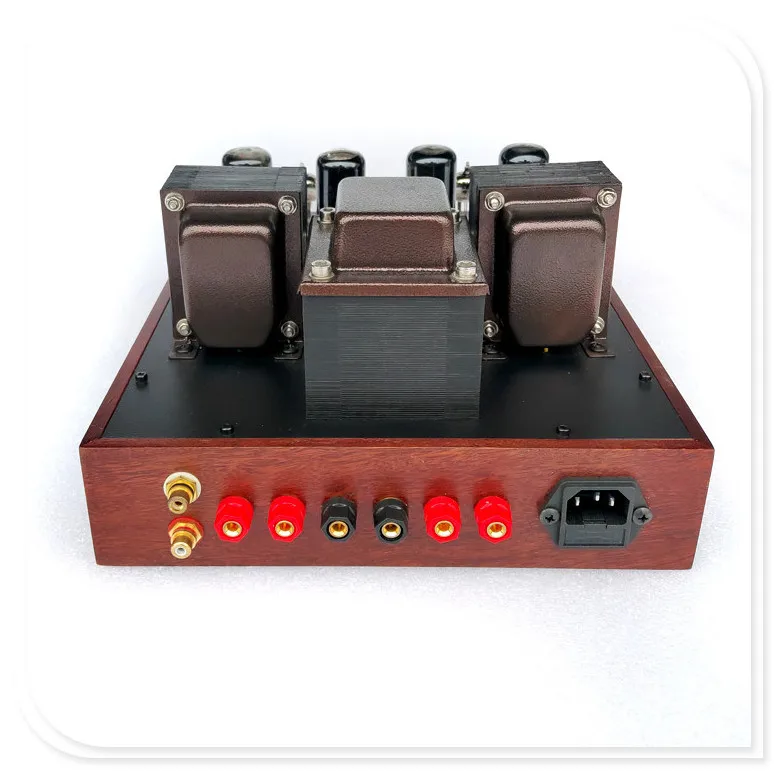

Покрытая золотом медь RCA lotus seat and speaker binding post

Переключатель питания Angel Eye из нержавеющей стали

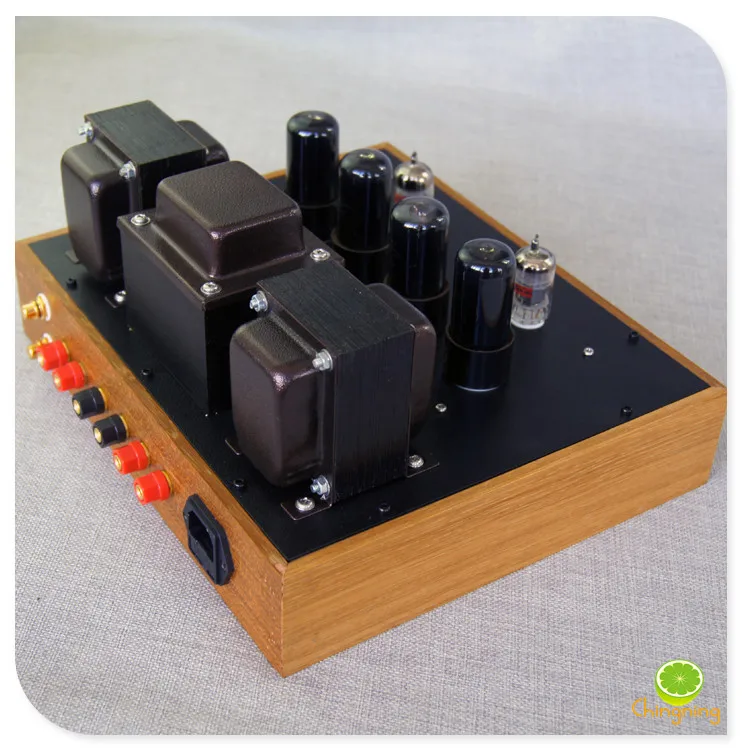

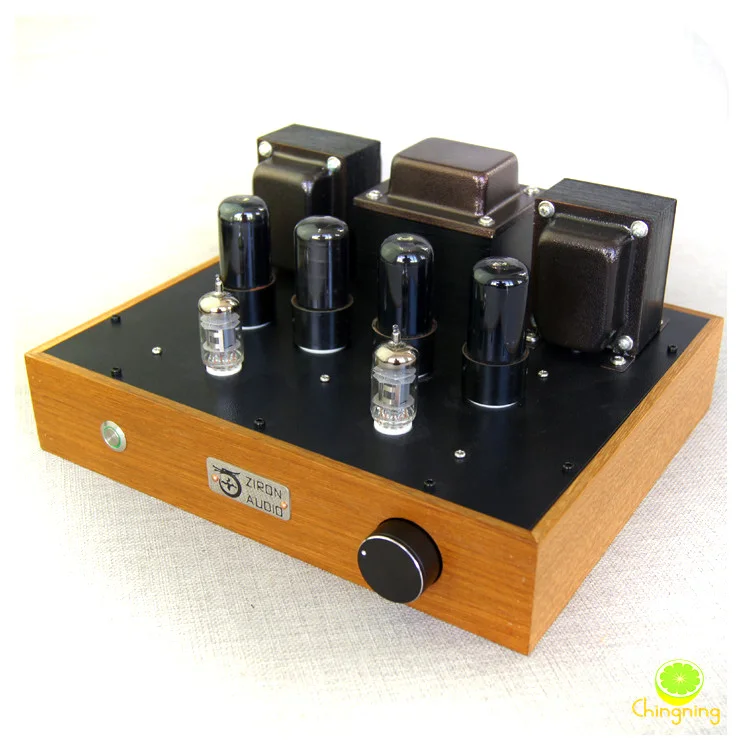

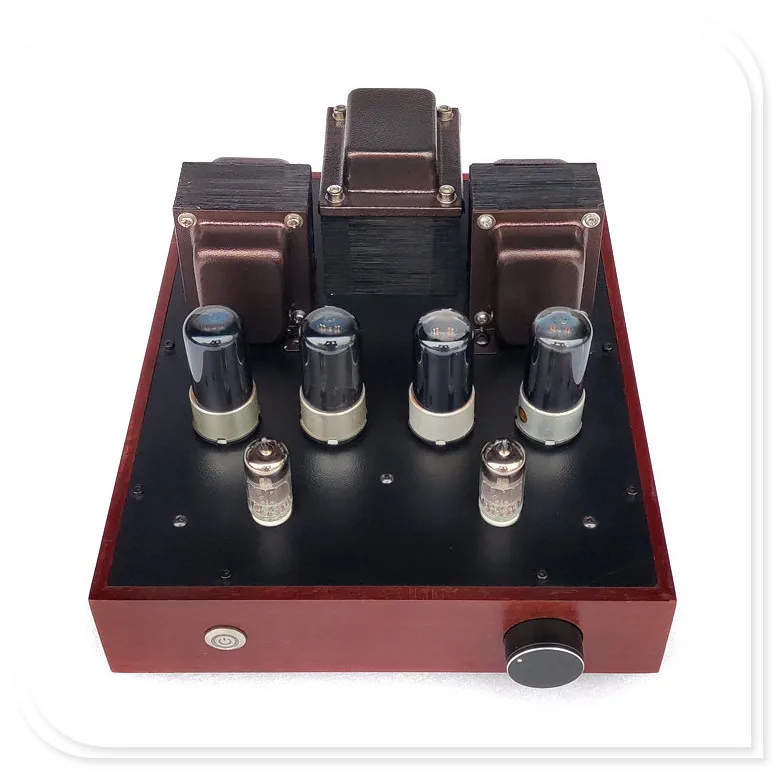

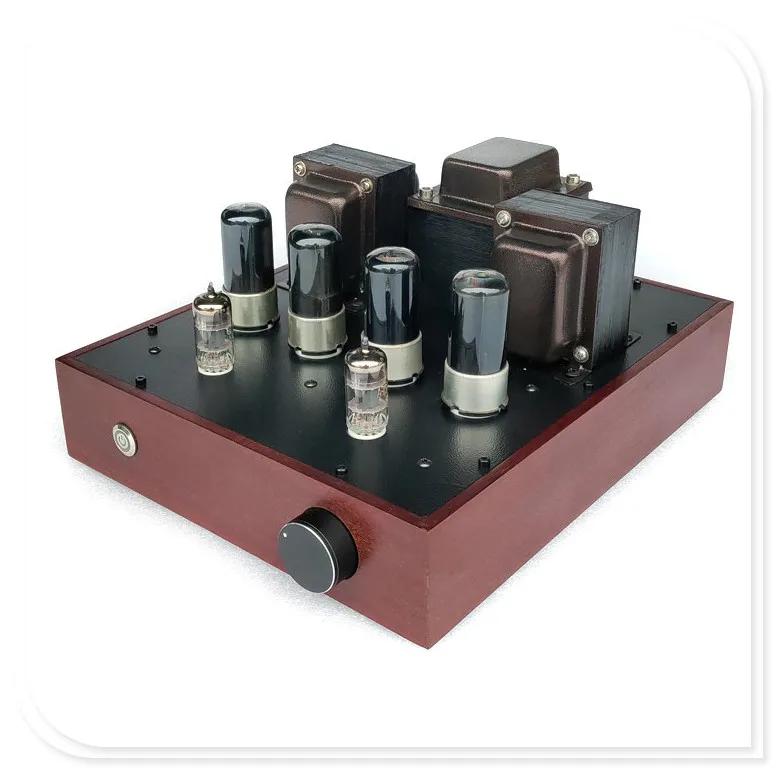

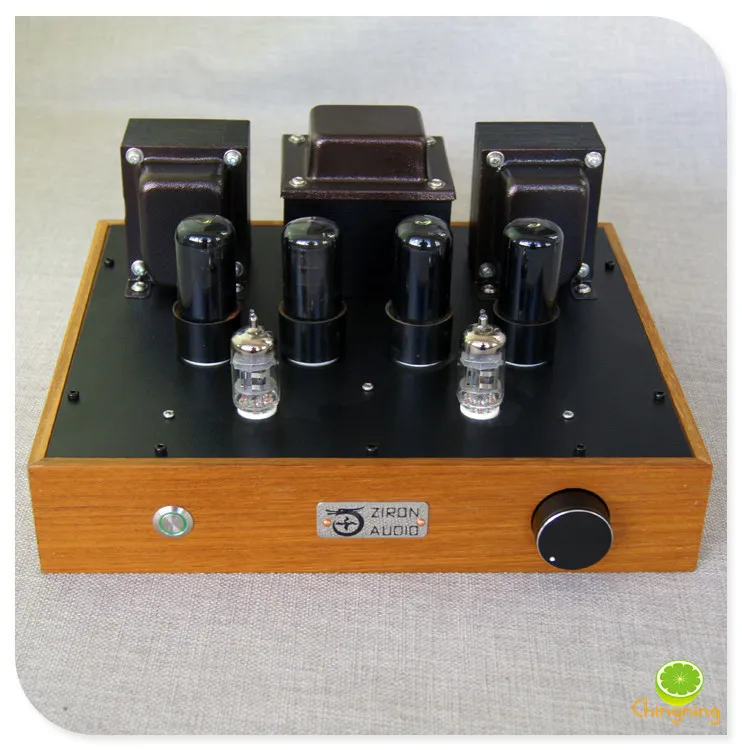

Электронная трубка принимает Sugon 4 6P6P силовые трубки (может быть непосредственно заменен на 6V6) и 2 Пекинские 6N4-J push-трубки (может быть непосредственно заменен ECC83/12AX7).

Общий размер: 30 см в ширину, 28 см в глубину (включая ручку и клемму), 15 см в высоту (включая электронные трубки и ножки машины)

Коробка: тиковое дерево, в том числе с толщиной 20 мм, а также верхняя пластина окрашена в 1,6 мм толщиной из тостолистой стали.

Спецификация железного сердечника выходного трансформатора составляет 76 × 35, японский Z11 шт, фиолетовая Золотая краска боковая крышка. Диапазон частотной реакции 20 Гц-20 кГц, мощность 30 Вт (№ OP763501).

Основной размер силового трансформатора составляет 86 × 60, внутренний лист из отожженной кремниевой стали H50, верхняя крышка фиолетового золота, мощность 150 Вт (№ 866001).

Вес нетто: 7,9 кг

Эта машина изготовлена из отличных материалов. Конденсаторы, используемые на следующих фотографиях, только для справки. Если есть изменения из-за партии покупок без предварительного уведомления, мы заменим их на компоненты одного класса.
