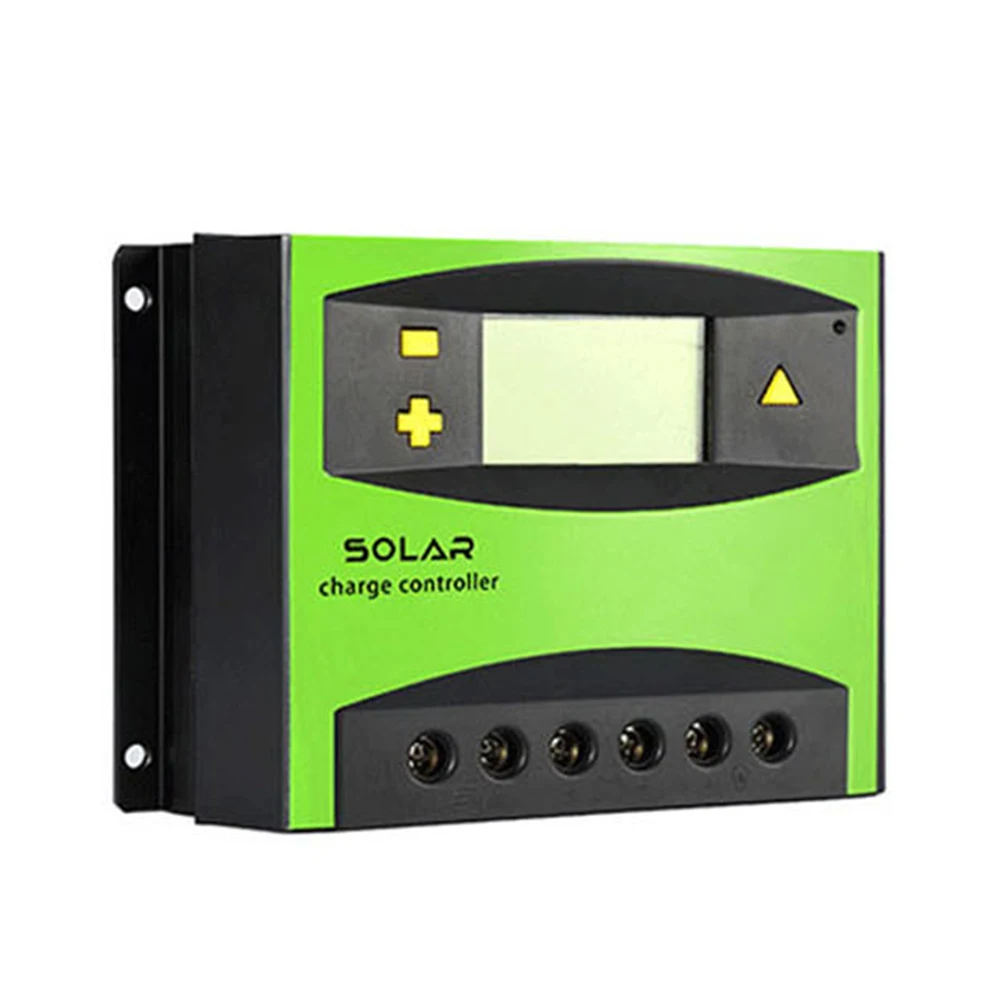

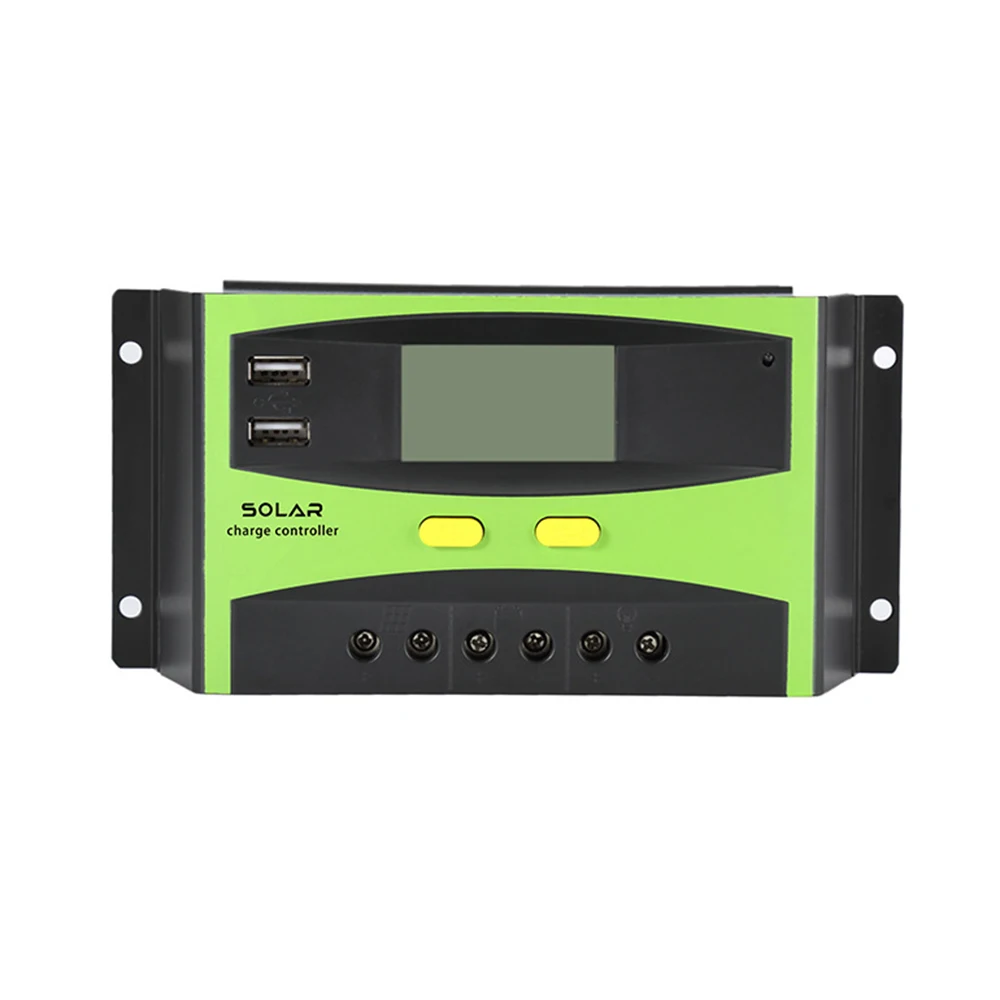

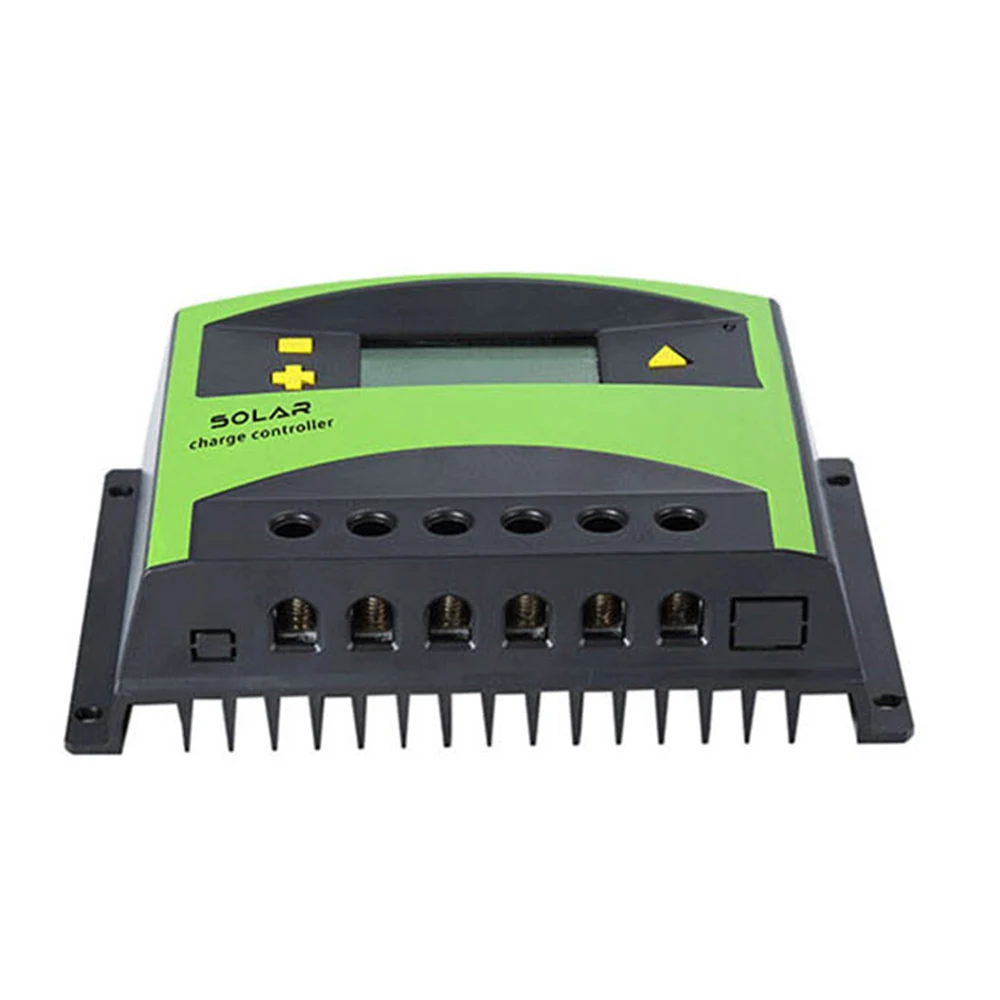

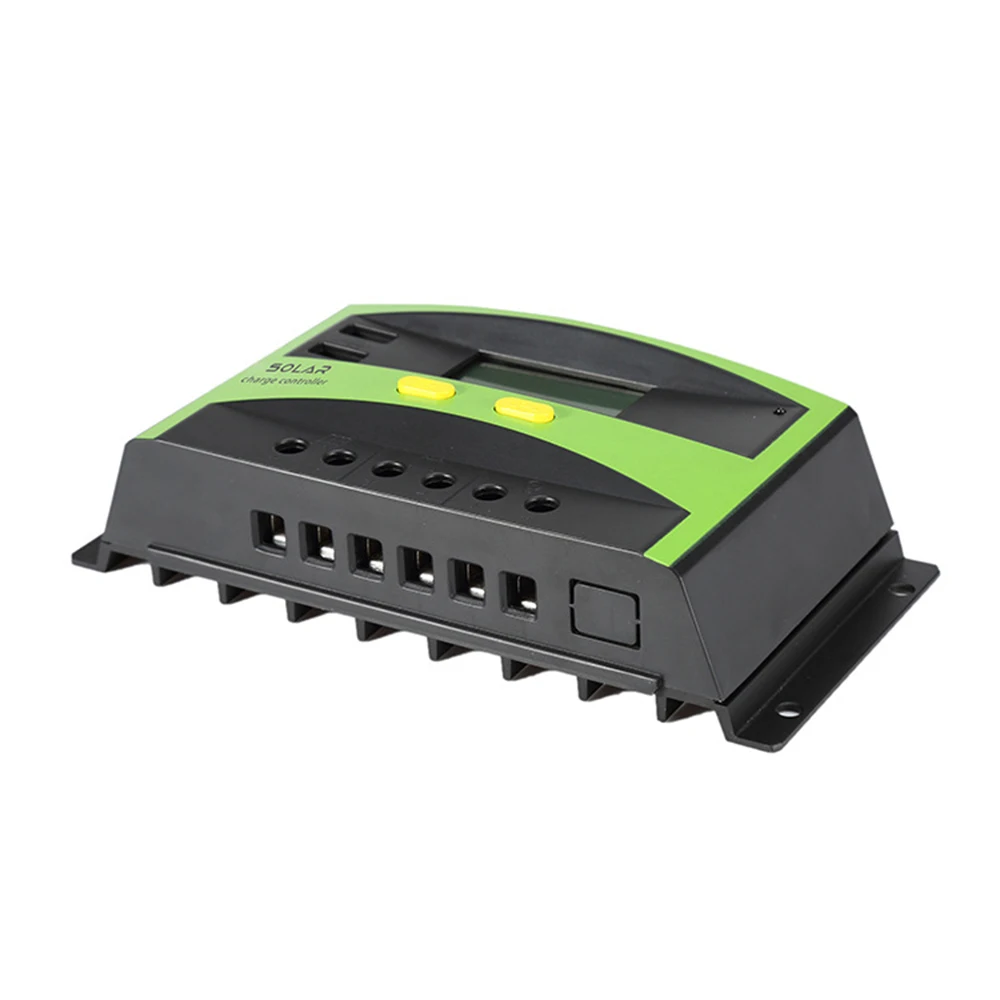

Солнечный контроллер PWM 20A 30A 40A 50A 60A 12V/24V/48V автоматическое распознавание

Солнечный контроллер PWM 20A 30A 40A 50A 60A 12V/24V/48V автоматическое распознавание

Характеристики следующие:

1) Автоматическая идентификация 12В/24В или 48В
2) гуманный ЖК-дисплей и работа с двойной связью человек-машинный интерфейс 3) Полный набор технических данных и модификация 4) Эффективная умная PWM три зарядки
5) можно выбрать шаблон управления загрузкой, в вечернее время можно установить на улице
6) Надежная защита: перенапряжение, короткое замыкание, перегрузка, перезаряд, функция защиты от разряда
7) Точная компенсация температуры, правильная зарядка и разрядка напряжения, автоматически продлевает срок службы батареи
8) Входная Клемма, положительная и отрицательная защита от экстремального обратного подключения

Совет по безопасности

1) контроллер проверяет температуру окружающей среды, чтобы адаптироваться к напряжению зарядки, поэтому контроллер должен быть как можно ближе (30 ~ 100 см) к аккумулятору. 2) солнечные панели 18 в подключены к батареям 12 В, а солнечные панели 36 В подключены к батареям 24 В. 3) чтобы сделать Клеммную плату, попробуйте использовать витой корпус из медной проволоки. Неплотные силовые соединения и/или коррозия проводов могут вызвать Электрические соединения, плавление проводов, сжигание изоляции, окружающих материалов и даже пожары
4) контроллер подходит только для различных свинцово-кислотных батарей, пожалуйста, не используйте другие батареи (литиевые батареи, никель-водородные батареи)

1. Дневной режим
2. Вечерний режим
3. Солнечная панель
4. Батарея
5. Отображение заряда батареи
6. Настройка времени
7. Нагрузка
8. Блок
9. Цифровой дисплей
10. Настройка элементов параметров

Инструкции по установке управления и подключения

1) контроллер следует устанавливать в хорошо проветриваемом месте, избегая попадания прямых солнечных лучей и высоких температур, не следует устанавливать в воде для проникновения в контроллер.
2) выберите правильный винт для установки контроллера на стену или другую платформу, винт M4 или M5, винтовая крышка диаметром не должна превышать 10 мм.
3) Сохраните достаточно места между стеной и контроллером для охлаждения и плавного подключения
4) Расстояние между монтажными отверстиями составляет 20-30 А (178*60 мм),40 А (80*185 мм), 50-60 А (98*178 мм), диаметр монтажного отверстия 5 мм.
5) для лучшего подключения, при упаковке, все клеммы очень плотные, соединенные вместе, пожалуйста, сначала все клеммы разболтаны

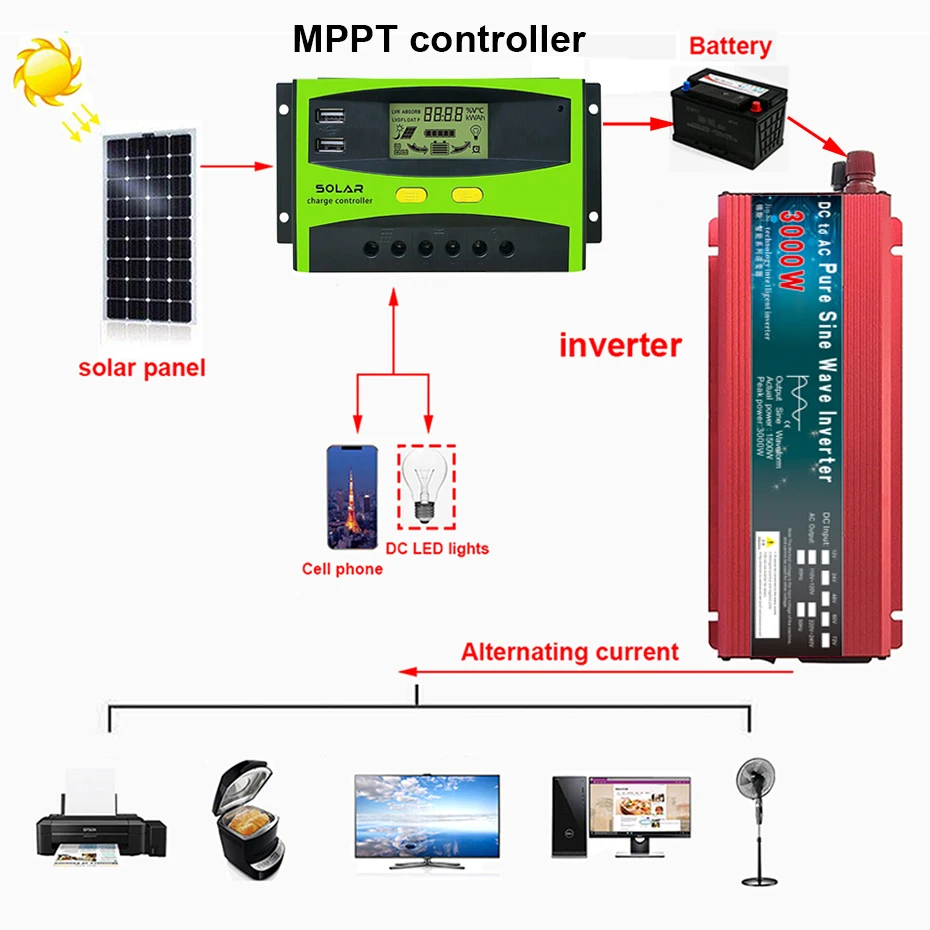

6)AsshowninFigure, положительный и отрицательный кулак, должным образом подключенный аккумулятор и контроллер. Чтобы избежать короткого замыкания, аккумулятор выключается через контроллер, затем подключайте солнечную панель и затем подключайте устройство

* Предупреждение: Пожалуйста, согласно вышеуказанным (1) (2) (3) подключены последовательно, в противном случае это повредит батарею и контроллер последствий! * Если на клемме контроллера произошло короткое замыкание, это вызовет пожар или утечку, И должны быть очень осторожны.(westrongly рекомендует подключить боковые предохранители аккумулятора к регулятору в 1,5 раза больше номинального тока прибора)
* После успешного подключения к сети, яркое солнце, и на ЖК-экране будет отображаться стрелка от солнечной панели, которая может подключить батарею к дисплею

Инструкция по эксплуатации

(1) инструкции по эксплуатации 20А/30А * при включении питания нажмите кнопку «Меню» в главном интерфейсе, будет урчать в следующем меню в главном интерфейсе короткое нажатие клавиши «функция» может включить и выключить выход нагрузки (Примечание: контроллер, который устанавливает параметры, можно сбросить после сбоя питания, по умолчанию

1) настройки дисплея основного интерфейса
Рисунок (1); Этот интерфейс долго нажимает кнопку «Меню», чтобы войти в 3 режима выше, после выбора трех типов режима нажатия батареи (режим закрытой свинцово-кислотной батареи FLD, режим открытой свинцово-кислотной батареи SLD, режим гелевой коллоидной батареи), режим гелевой батареи по умолчанию. 2) интерфейс отображения температуры
Рисунок (2); На этом интерфейсе можно посмотреть температуру рабочей среды контроллера.
3) Интерфейс зарядного тока
Рисунок (3). Этот параметр интерфейса позволяет вам видеть значение тока заряда солнечной панели к аккумулятору. При нажатии кнопки «включено» после входа в 3S можно настроить волну трех режимов зарядки солнечной батареи. (Плавающее плавающее напряжение, поглощающее напряжение зарядки, равновесие напряжения зарядки)
4) интерфейс тока нагрузки
Рисунок (4), этот параметр интерфейса позволяет вам видеть значение тока разряда батареи, чтобы набрать больше одной кнопки после входа в 3S, вы можете установить защиту от низкого напряжения батареи *(LVD)*, низкого напряжения батареи (LVR),* 1-24 часа управления светильник ением с режимом настройки задержки (метод детальной настройки седьмых точек) (Метод настройки detall с седьмыми точками)
5) накопительная мощность заряда (An)
На рисунке (5) этот параметр является заряженным AHcounter, который показывает общую выходную мощность солнечной панели Theinterface долгий, нажмите кнопку меню более 5S, и счетчик будет нулевым
6) накопительный разряд мощности (An)
Рисунок (6); Параметр для измерителя мощности разряда показывает энергопотребление, длительное нажатие этого интерфейса, измеритель клавиши меню будет нулевым.
7 Предупреждение
Интерфейс предупреждения отображается после запуска цепи защиты

(2) инструкции по эксплуатации 40 А/50 А/60 А * контроллер будет иметь Питание 1 с после интерфейса инициализации, а затем войдет в основной интерфейс. (Примечание: параметры настройки контроллер может быть сброшен на питание по умолчанию) * Нажмите кнопку «Меню» в главном интерфейсе, перейдет в следующее меню в главном интерфейсе, короткое нажатие кнопки «function», вы можете открыть и закрыть выходную нагрузку.

() Настройки дисплея основного интерфейса 1. Установите ABBORB (солнечное напряжение зарядки)
Рисунок (1), основной интерфейс при длительном нажатии кнопки «Меню» выше 3S, войдите в настройку впитывания, нажмите «Меню», когда номер начнет мигать, нажмите кнопку «function», чтобы установить напряжение зарядки от солнечной батареи. После настройки снова нажмите кнопку «Меню», чтобы она была заблокирована. Нажмите кнопку «Меню», чтобы выйти (выход 3S расположен под той же операцией).
2. Установите поплавок (Солнечное плавающее напряжение)
Рисунок (2), нажмите кнопку «Меню» 3S над основным интерфейсом, а затем нажмите кнопку «функция» после ввода интерфейса «поглощение настроек», Отобразите интерфейс плавающих настроек, нажмите кнопку меню, и когда цифры начнут мигать, нажмите кнопку функции еще раз, установите солнечное плавающее напряжение, после настройки нажмите кнопку «Меню» для блокировки.
3. Установите напряжение LVD (напряжение защиты от низкого напряжения аккумулятора)
Рисунок (3), нажмите кнопку «Меню» 3S над основным интерфейсом, затем Войдите в интерфейс настройки поглощения, и нажмите кнопку «две функции», Отобразите интерфейс настроек LVD, нажмите кнопку меню, и когда цифры начнут мигать, нажмите кнопку функции. Защита от низкого напряжения аккумулятора, настройка завершена, нажмите кнопку меню.
4. Установите LVR (напряжение сброса низкого напряжения батареи)
Рисунок (4), нажмите кнопку «Меню» 3S над основным интерфейсом, затем Войдите в интерфейс впитывания настроек и нажмите кнопку «Три функции», Отобразите интерфейс настроек LVR, нажмите кнопку меню, и когда цифры начнут мигать, нажмите кнопку функции, сброс низкого напряжения батареи, настройка завершена, Нажмите кнопку меню «Блокировка».
5. Выберите режим зарядки аккумулятора
Рисунок (5), нажмите кнопку меню более 3 секунд в главном интерфейсе, затем нажмите кнопку функционирования четыре раза после ввода клавиши интерфейса впитывания настроек, Отобразите интерфейс настроек режима батареи, нажмите кнопку «Меню» один раз, когда буквы начнут мигать, а затем нажмите «функция» Выберите режим аккумулятора ключом и выберите три режима типа аккумулятора функциональной кнопкой (режим свинцово-кислотной батареи FLD plus, SLD) Герметичный режим без жидкости, режим геллоидной батареи, по умолчанию используется режим гелевой батареи, после настройки, а затем нажмите кнопку меню один раз, чтобы заблокировать.
6. Настройка Температуры
Рисунок (6), нажмите кнопку «Меню» 3S над основным интерфейсом, затем Войдите в интерфейс настройки поглощения и нажмите кнопку «пять функций», интерфейс настройки температуры дисплея, нажмите кнопку «Меню», буквы начинают мигать, нажмите кнопку «функциональность», настройка температуры, после завершения настройки нажмите еще раз кнопку «Меню»
7. Установите режим управления светильник том
Рисунок (7), нажмите кнопку «Меню» 3S над основным интерфейсом, затем Войдите в интерфейс настройки поглощения и нажмите кнопку «Шесть функций», интерфейс настроек режима управления светильник дисплея, нажмите кнопку «Меню», буквы начнут мигать, а затем нажмите кнопку «функция», установите режим управления светильник, * 00-режим управления светильник Том, * 01-15-это часовой светильник светом и режим задержки, а 24-Режим постоянного открытия нагрузки. После завершения настройки нажмите кнопку меню «Блокировка».

Если у вас возникли проблемы, не понимаете операцию, вы также можете проконсультироваться со службой поддержки клиентов ~
