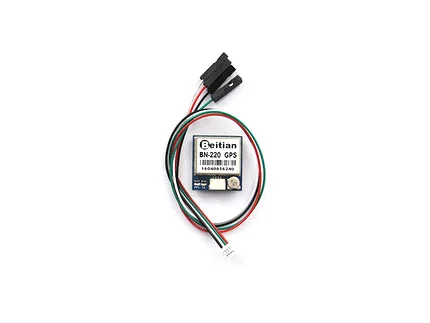

Купите BN-220 GPS, бесплатный 1 соединительный кабель, 1 Двусторонняя лента. Колышки для модуль заключаются в следующем:

1. GND, ground.
2. TX, выход данных модуля.
3. RX, ввод данных модуля.
4. VCC, 3,0 V -- 5,5 V.

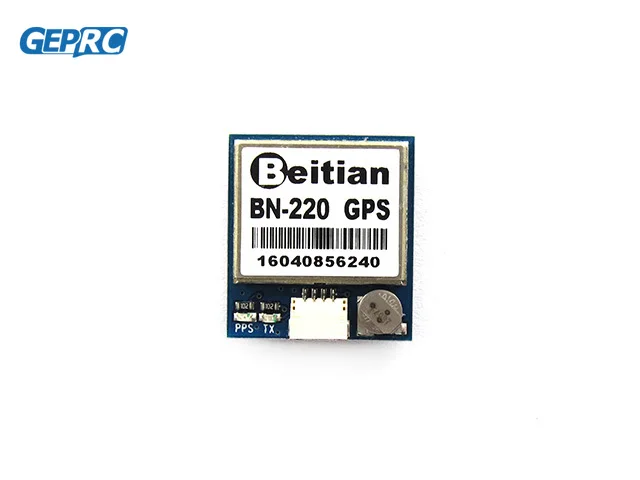

Световой светильник:

1. Фонарь TX, синий свет, синий свет мигает при включении, указывая, что есть выход данных.
2. Светильник PPS, красный светильник, светильник не включается, когда он не расположен; После позиционирования 3D, он начинает мигать.

Таблица параметров:

Примеры информации о выходе:
Неработающий выход
$ GNRMC, в ,,,,,,,,,,, N * 4D
$ GNVTG ,,,,,,,,, N * 2E
$ GNGGA, 0,00, 99,99, * 56
$ GNGSA, А, В, 1 ,,,,,,,,,,,,,, 99,99, 99,99, 99,99 * 2E
$ GNGSA, А, В, 1 ,,,,,,,,,,,,,, 99,99, 99,99, 99,99 * 2E
$ GPGSV,1,1,00*79
$ GLGSV,1,1,00*65
$ GNGLL, V,N * 7A

Выход после позиционирования

$ GNRMC, 015411,00, A, 2240,85230, N, 11402,70692, E, 0,004, 150618, A * 65
$ GNVTG, T, M, 0,004, N, 0,007, K,A * 3E
$ GNGGA, 015411,00, 2240,85230, N, 11402,70692, E,1,10, 0,78, 72,3, M,-2,5, M, * 64
$ GNGSA,A,3,08,27,23,09,16,11,18,26,07,31, 1,43, 0,78, 1,20 * 1C
$ GNGSA, А, В, 3 ,,,,,,,,,,,,, 1,43, 0,78, 1,20*16
$ GPGSV,4,1,14,04, 04067, 23,07, 12318, 45,08, 70230, 50,09, 36294, 49*73
$ GPGSV,4,2,14,11, 22193, 43,16, 34036, 45,18, 19172, 44,21, 03044, 34*70
$ GPGSV,4,3,14,23, 52246, 47,26, 17061, 38,27, 67030, 49,31, 11122, 42 * 7F
$ GPGSV,4,4,14,42, 46123, 42,50, 46123, 41 * 7C
$ GLGSV,2,1,07,73, 46,74, 47,75, 41,83, 38*60
$ GLGSV,2,2,07,84, 44,85, 49, 49*63
$ GNGLL, 2240,85230, N, 11402,70692, E, 015411,00, A,A * 73
