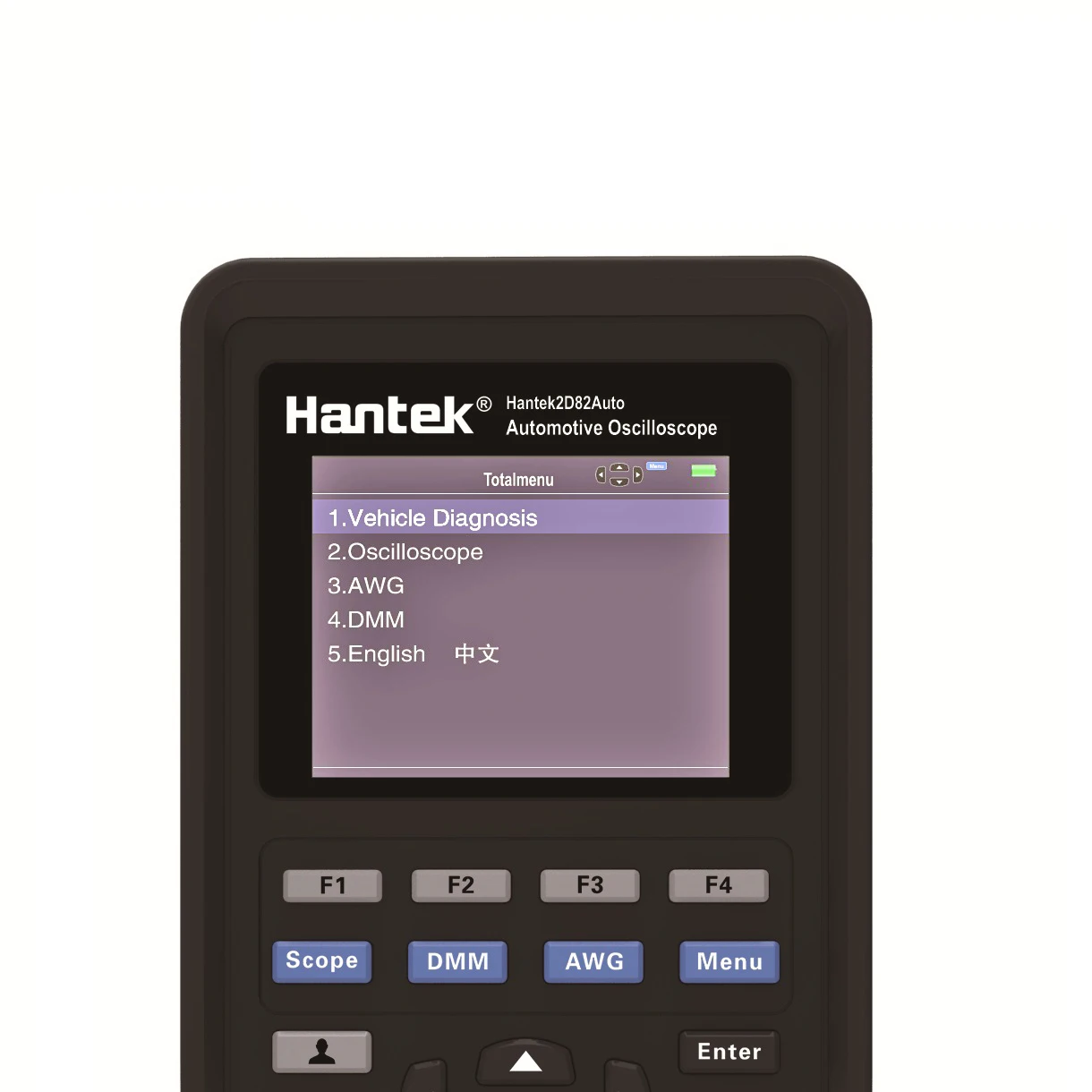

Портативный осциллограф Hantek 2D82 80 МГц источник сигнала диагностика автомобиля

Портативный осциллограф Hantek 2D82 80 МГц источник сигнала диагностика автомобиля

Особенности:

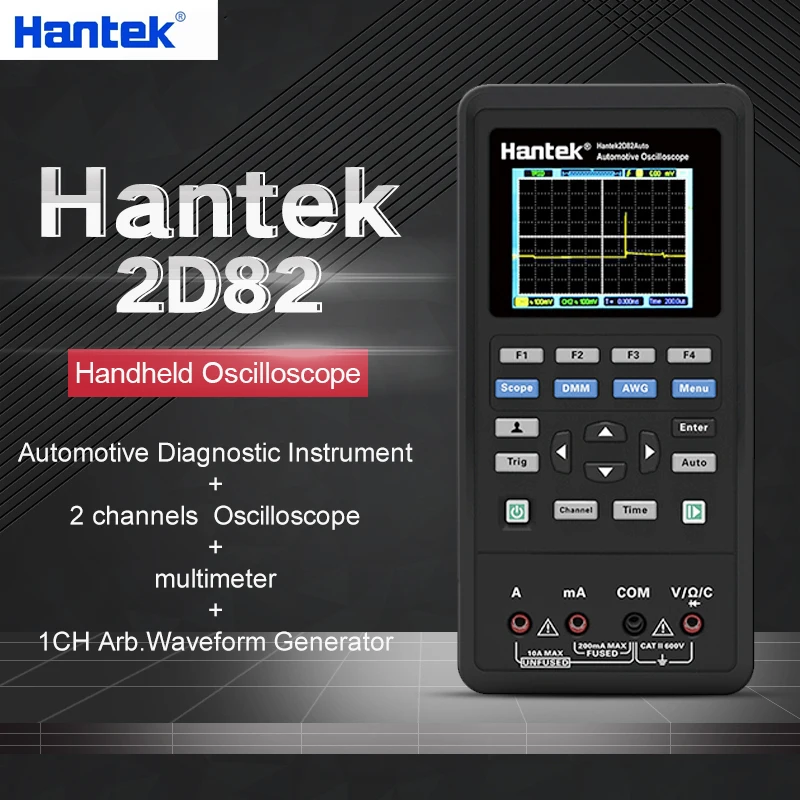

Совершенно новая портативная серия oscilloscope-Hantek2000, она продолжает компактную и легкую концепцию, но с многофункциональным тестером 4 в 1 нового поколения: Автомобильная диагностика, осциллограф, источник сигнала и мультиметр; небольшой объем некоммерческого захвата одной рукой; Подвесная подставка была разработана для поддержки регулировки нескольких углов; Ultra-low.power, Интерфейс зарядки типа C, каждый 2 часа заряда батареи позволяет работать один полный день или в режиме ожидания два месяца; Цветной ЖК-дисплей высокой четкости четкий и деликатный; Минималистичный дизайн клавиатуры упрощает работу, прост в использовании.

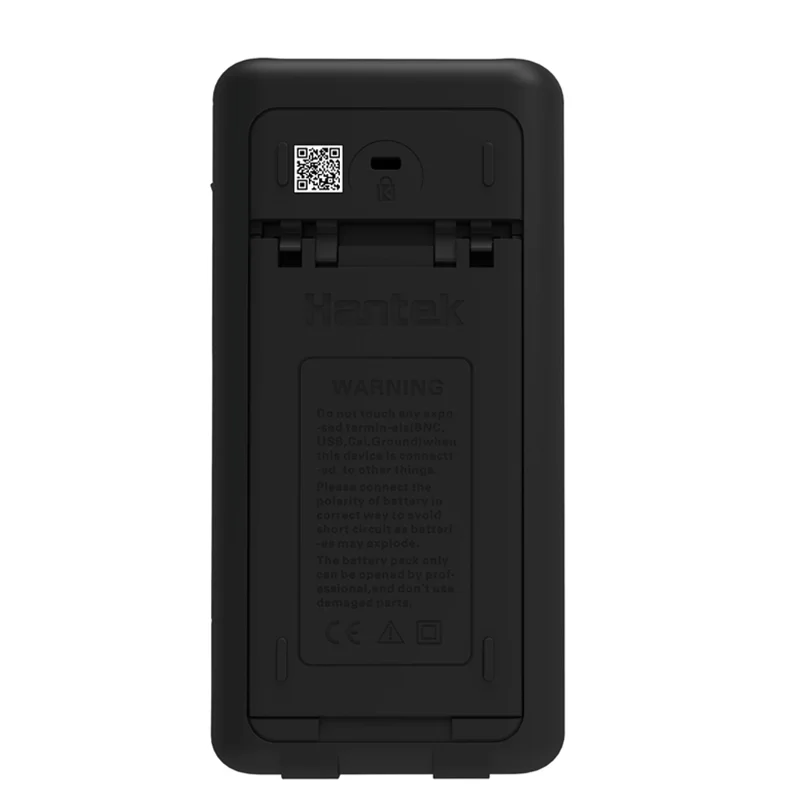

С более чем 80 видами тестирования автомобиля и сканирование qr-кода на задней части устройства может открыть видео файлы помощи, чтобы показать вам, как тестировать транспортные средства.



· Первые тестовые проекты: вакуумная степень впускного коллектора и зажигание, регулировочный клапан lampblack-степень вакуума и зажигание, зажигание выхлопа (холостого хода), зажигание выхлопа (запуск).

· Запуск и зарядка: цепь зарядки, ток и напряжение.

· Привод: бензин/дизель.

· Обнаружение автобуса: наблюдение за данными CAN Bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, Lin-bus.

· Датчик s: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, датчик лямбда, положение дроссельной заслонки.

· Зажигание: Первичное/вторичное.

· Осциллограф: 2 канала осциллографа, 80 МГц полоса пропускания, 250 м частота дискретизации.

· Функция мультиметра: напряжение, ток, сопротивление, диод, конденсатор, испытание ВКЛ-ВЫКЛ;

· Функция вывода генератора сигналов: синусоидальный, квадратный, треугольный, трапециевидный и другие формы волны; Синус до 25 МГц;

Этот продукт не поставляется с батареями

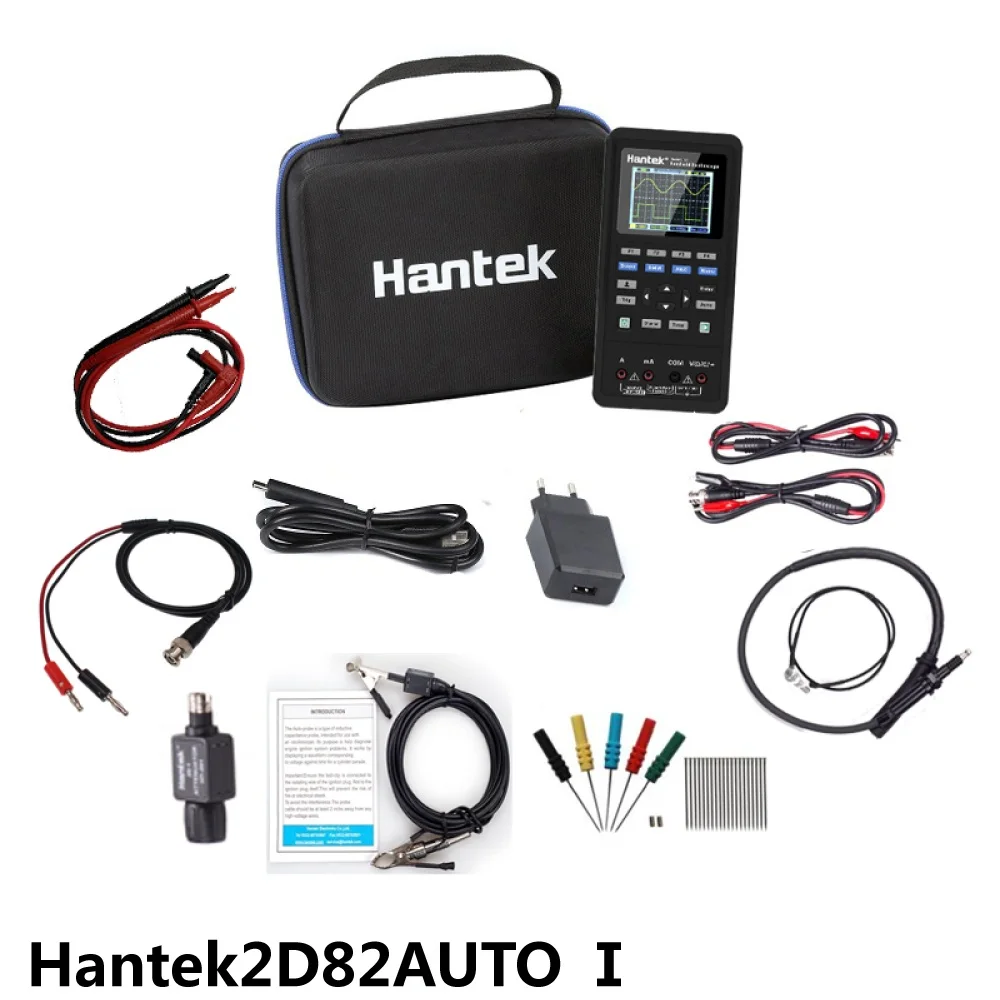

Модель

Hantek2D82AUTO

Режим тестирования транспортного средства

Диагностика транспортного средства

Диагностическая функция транспортного средства

Зажигание

Первичное зажигание (напряжение)

Первичное зажигание (ток)

Первичное зажигание (напряжение и ток)

Первичное зажигание (сенсер коленчатого вала)

Первичное зажигание и вторичное зажигание

Вторичный

Тип распределителя вторичного зажигания (заглушка)

Тип распределителя вторичного зажигания (King Lead)

Вторичный СОП (положительный)

Вторичный СОП или КПК (отрицательный)

Диагностический выход вторичной катушки

Вторичное зажигание и первичное зажигание

Датчики

Расходомер воздуха

Расходомер воздуха

Расходомер воздуха (воздушный лопасть)

Датчик воздушного потока (B'OSCH Diesel)

Воздухозаборник PressureSensor (B'OSCH Diesel)

Распределительный вал

Распределительный вал (Индуктивный)

Распределительный вал (переменный ток)

Распределительный вал (эффект Холла)

Распределительный вал (B'OSCH Common Rail Diesel)

Коленчатый вал

Индуктивный Запуск коленчатого вала

Индуктивный коленчатый вал

Эффект Холла коленчатого вала

Датчик коленчатого вала и первичное зажигание

Дистрибьютор

Пикап дистрибьютора (эффект Холла)

Дистрибьютор Индуктивный пикап

Индуктивный Запуск дистрибьютора

Лямбда-датчики

Лямбда сенсор Титания

Фианит с датчиком Лямбда

Лямбда датчик циркония пред & пост кота

Положение дроссельной заслонки

Потенциометр положения дроссельной заслонки

Переключатель положения дроссельной заслонки

Переключатель дроссельной заслонки (B'OSCH Дизель)

Цифровой датчик скорости ABS

Аналоговый датчик скорости ABS

Температура охлаждающей жидкости (5 В)

Температура охлаждающей жидкости (GM/Vauxhall Simtec

Датчик крушения

Аналог карты

Цифровая карта

Датчик скорости дорожного движения с эффектом Холла

Педаль акселератора (B'OSCH Diesel)

Автобусная Диагностика

Автобус CAN

Вид данных CAN Bus

Целостность сигнала CAN Bus

CAN Bus LH длинный захват

LIN-Bus

LINBus

Двигатель

Бензин

Одноточечный инжектор (напряжение)

Одноточечный инжектор (ток)

Многоточечный инжектор (напряжение)

Многоточечный инжектор (ток)

Напряжение и ток инжектора

Ток инжектора и первичное зажигание

Дизель

Common Rail Diesel (ток)

Инжектор B'OSCH CDi 3 (ток)

Инжектор B'OSCH дизель (холостой ход)

Инжектор B'OSCH дизель (ускорение)

Дизельные светящиеся пробки

Электронный топливный насос

Углеродная канистра Соленоидный клапан

ERG рециркуляция Соленоидный клапан

Пример шагового двигателя 1

Пример шагового двигателя 2

Контроль скорости холостого хода-клапан (поворотный)

Контроль скорости холостого хода-клапан (Электромагнит)

Сервомотор дроссельной заслонки (на холостом ходу)

Сервомотор дроссельной заслонки (ускорение)

B'OSCH CDi3 контроль количества-клапан

B'OSCH CDi3 регулятор давления-клапан

Вентилятор охлаждения с переменной скоростью

Вентилятор охлаждения с переменной скоростью

Переменный распределительный вал-клапан

Запуск и зарядка

Цепи зарядки

Ток/напряжение цепей зарядки

Цепи зарядки ток/напряжение Пуск 24 В

Цепи зарядки ток/напряжение холостого хода 24 В

Цепи зарядки генератор переменного тока пульсации/диод диагностики

Относительный компрессионный бензин

Относительное сжатие дизельного топлива

Падение пускового напряжения

Режим осциллографа

Полоса пропускания

80 МГц

Канал

2CH + DMM + AWG

Горизонтальный

Диапазон скорости образца

250MSa/s (одноканальный), 125MSa/s (двухканальный)

Интерполяция формы волны

(Sin x)/x

Длина записи

3K образцы на двухканальный

Диапазон сек/Див

5ns/div ~ 500s/div 1, 2, 5 последовательностей

Вертикальный

Преобразователь A/D

8-бит, каждый канал выборку одновременно

Диапазон Вольт/Див

10 мВ/див ~ 10 В/диват вход BNC

Ограничение полосы пропускания, типичный

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Время подъема на BNC, типичный

≤ 5 нс

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/Див

Примечание: При использовании зонда 1X пропускная способность уменьшается до 6 МГц.

Приобретение

Режимы приобретения

Нормальный

Триггер

Тип

Кромка

Режим

Авто, нормальный, одиночный

Уровень

± 4 деления от центра экрана

Точность уровня срабатывания

0.2div × Вольт/div в пределах ± 4 делений от центра экрана

Наклон

Рост, падение, рост и падение

Источник

CH1/CH2

Вход

Муфта

DC, AC или GND

Входное сопротивление,

25пф ± 3 пФ, 1мом ± 2%

Соединитель постоянного тока

Затухание зонда

1X, 10X

Поддерживаемые факторы затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

150VRMS

Измерение

Курсор

Разница напряжения между курсорами: △в

Разница во времени между курсорами: △T

Автоматические измерения

Частота, амплитуда

Режим генератора произвольной формы

Частота волны

Синус: 1 Гц ~ 25 МГц

Квадрат: 1 Гц ~ 10 МГц

Рампа: 1 Гц ~ 1 МГц

EXP: 1 Гц ~ 5 МГц

Отбор проб

250MSa/s

Амплитуда

2.5Vpp(50Ω)

5Vpp (высокое сопротивление)

Разрешение частоты

0,001

Канал

1CH сигнал на выходе

Глубина формы волны

512Sa

Вертикальное разрешение

12 бит

Стабильность частоты

<30ppm

Выходное сопротивление

50 Ом

Режимы тестирования DMM

Максимальное разрешение

4000 штук

Режимы тестирования DMM

Напряжение, ток, сопротивление, емкость, Диод и вкл.

Максимальное входное напряжение

Переменный ток: 600 В, постоянный ток: 800 в

Максимальный входной ток

AC: 10A, DC:10A

Входное сопротивление

10 МОм

Условия измерения

Диапазон

Точность

Разрешение

Напряжение постоянного тока

400.00мв

± (0.8% + 5)

100 УФ

4,000 в

1МВ

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

± (1% + 2)

1 в

Защита от перегрузки: 400 мВ: 250 В, другое: 600Vrms.

Напряжение переменного тока

4,000 в

± (1.2% + 5)

1МВ

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

±(1.5% + 5)

1 в

Частота: 40 Гц ~ 400 Гц;

Частота 400 В и 600 В: 40 Гц ~ 100 Гц

Постоянный ток

40,00 мА

± (1% + 2)

10uA

200.0ма

± (1.5% + 2)

100uA

4.000A

± (1.8% + 2)

1 мА

10.00A

± (3% + 2)

10 мА

Защита от перегрузки:

Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя.

Ток переменного тока

40,00 мА

± (1.3% + 2)

10uA

400.0ма

± (1.8% + 2)

100uA

4.000A

± (2% + 3)

1 мА

10.00A

± (3% + 5)

10 мА

Частота: 40 Гц ~ 400 Гц;

Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя.

Сопротивление

400.0Ω

±(1% + 3)

0.1Ω

4.000KΩ

±(1.2% + 5)

1Ω

60.00KΩ

10 Ом

400.0KΩ

100 Ом

4.000MΩ

1KΩ

40,00mΩ

± (1.5% ± 3)

10 кОм

Защита от перегрузки: 220Vrms

Емкость

40.00nF

±(3% + 5)

10 пФ

400.0nF

100 пФ

4,000 мкФ

1nF

40,00 мкФ

10nF

100,0 мкФ

100nF

Защита от перегрузки: 220Vrms

Диод

0V ~ 2,0 V

ВКЛ-ВЫКЛ

<50 Ом

Общие характеристики

Дисплей

Тип дисплея

2,8 дюйма 64 к цветной сенсорный экран на тонкопленочных транзисторах на тонкоплёночных транзисторах

Разрешение дисплея

320 горизонтальных на 240 вертикальных пикселей

Контрастность дисплея

Регулируемый

Источник питания

Напряжение питания

100 В-240 В переменного тока, 50 Гц-60 Гц; Вход постоянного тока: 5 В постоянного тока, 2 А

Мощность потребления

<2,5 W

Предохранитель

T, 3A

Батарея

2600ма * 2

Экологический

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 °(≤ + 40 °C): ≤ 90% относительной влажности

106 ° ~ 122 ° (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность

Метод охлаждения

Конвекция

Высота

Эксплуатации и

3000 м (10000 футов)

Не работает

Механический шок

Случайные вибрации

0,31g (среднеквадратичное значение от 50 Гц до 500 Гц, 10 минут на каждом a'xis

Не работает

2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждом a'xis

Операционная система

50 г, 11 мс, полусинус
