Trimble BD970 GNSS наборы приемников GPS L1 L2 L5 Beidou GLONASS Galileo высокоточная система

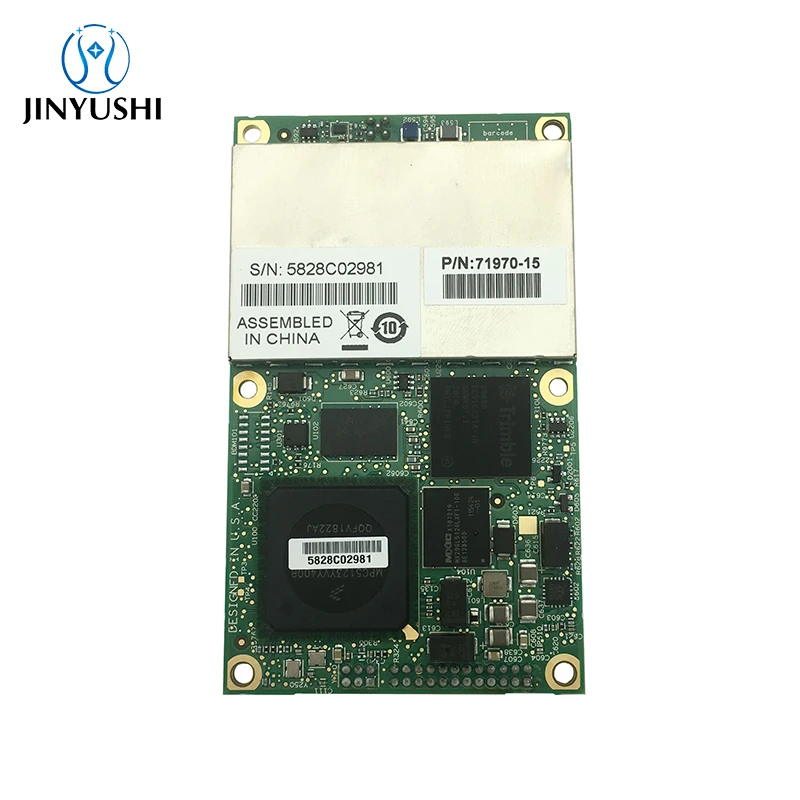

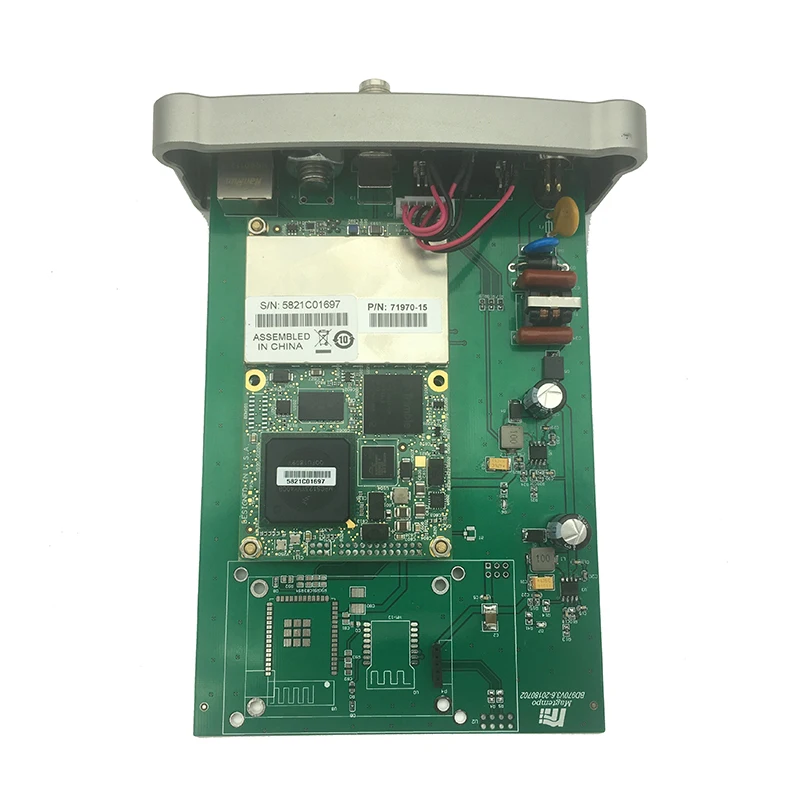

1) BD970

BD970 четыре-Спутниковые Многочастотные высокоточные платы БПЛА виртуальной реальности точный сельскохозяйственный мониторинг

Оригинальная плата BD970, компактная, низкое энергопотребление, мировой лидер в позиционировании приложений приемника GNSS, удобство интерфейса и конфигурации, конструкция BD970, Простота интеграции, надежность и надежность. Пользователи получат пользу от Ethernet, что позволяет высокоскоростную передачу данных и конфигурацию через стандартные веб-браузеры. Двухфункциональная плата, может работать с базовыми станциями и мобильными станциями, может выводить исходные данные, выход Samsung 50HZ RTK.Особенности1. Поддержка мульти-система спутникового сигнала 2. Низкое потребление энергии <1,5 W 3. Миллиметровая точность координатного перемещения 4. Высокая выходная частота, 50HZRTK выходТехнические характеристики220 каналов:GPS: L1 / L2 / L5ГЛОНАСС: L1 / L2SBAS: L1, L5Компас: B1 / B2GALILEO: захватВремя инициализации <10 секундИнициализация надежность> 99 .9%Теплый старт: <30sИнтерфейс:Usb-порт * 1CAN port * 1Порт Ethernet * 1RS232 * 3PPS * 1Событие * 1Выходная частота1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 Гц, 50 Гц позиционированиеВыходной формат базовой станции: CMR, CMR +, RTCM 2,1, 2,2, 2,3, 3,0, 3,1 3,2Формат вывода навигационной информации: ASCII: NMEA-0183Точность позиционирования

Режим

Точность

Время реакции

Максимальная скорость

RTK(<30 км)

8 мм + 1ppmУровень

15 мм + 1ppmВертикальный

<20 мс

50 Гц

DGPS

0,25 m + 1ppm уровня

0,5 m + 1ppm вертикальный

<20 мс

50 Гц

SBAS5

0,5 м уровень

085 м вертикальный

<20 мс

50 Гц

2) GPS антенна (Harxon GPS 500):

Высокоточная антенна Harxon принимает схему многодетной точечной конструкции и имеет высокую стабильность фазового центра. Он может получать gps-сигналы от GPS, ГЛОНАСС, BDS и GALILEO и поддерживает дифференциальные сигналы на основе l-диапазона. Конструкция антенны имеет двойной водонепроницаемый и анти-УФ-корпус. Продукты прошли авторитетный тест NGS в США. В настоящее время он широко используется в интеллектуальном вождении, измерении, тестировании вождения, прецизионном сельском хозяйстве, цифровой механической эксплуатации и других областях.

Характеристики антенныДиапазон частот GPS L1/L2/L5BDS B1/B2/B3ГЛОНАСС L1/L2GALILEO E1/E5a/E5bСопротивление 50 ОмРежим поляризации режим поляризации: правильная круговая поляризацияОтношение вала антенны ≤ 3 дБУгол горизонтального покрытия 360 °Выходная стоящая волна ≤ 2,0Максимальное усиление 5.5dBiПогрешность фазового центра ± 2 ммМалошумный усилительУсиление 40 ± 2 дБУровень шума ≤ 2 дБВыходная стоящая волна ≤ 2,0Плоскостность в диапазоне ± 2 дБРабочее напряжение 3,3 ~ 12VDCРабочий ток ≤ 45маДифференциальная задержка передачи ≤ 5nsСтруктурные характеристикиРазмер антенны φ152*63 ммШарнирная форма TNC femaleВес ≤ 450 гРабочая средаРабочая температура-40 ° C ~ + 85 ° CТемпература хранения-55 ° C ~ + 85 ° CВлажность 95% без конденсации

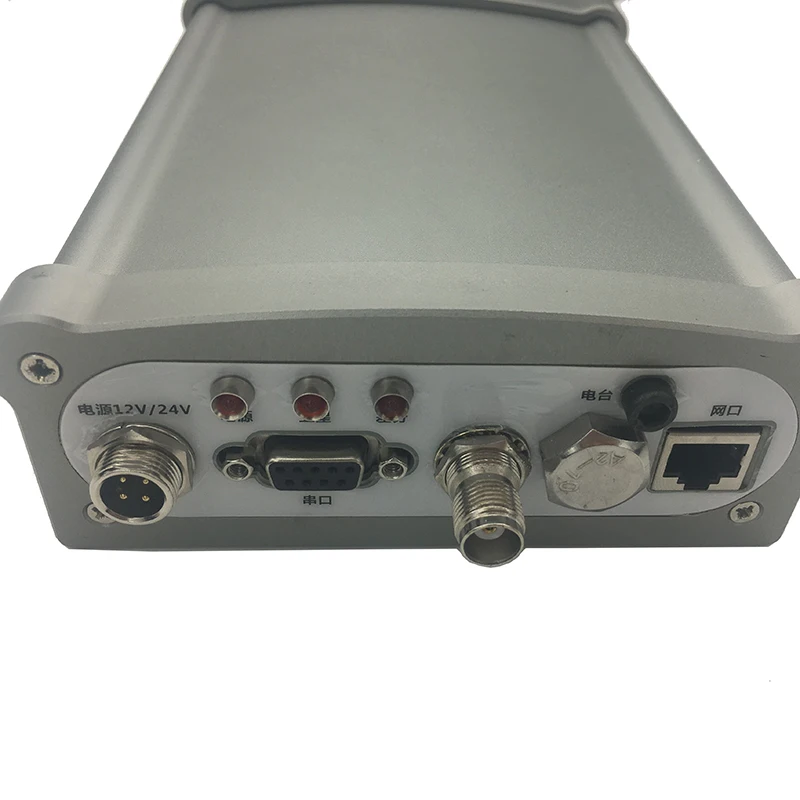

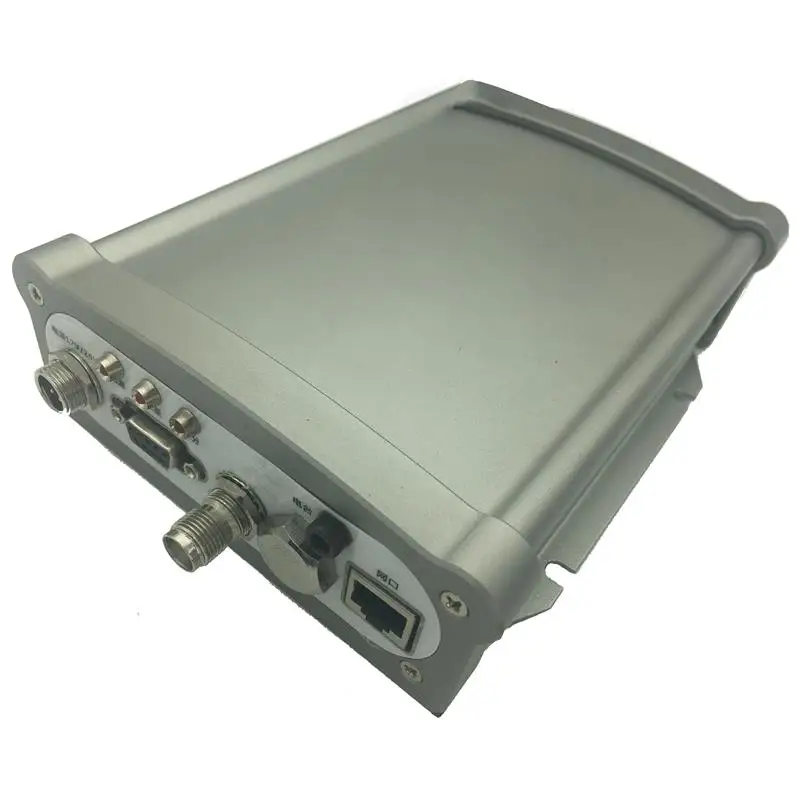

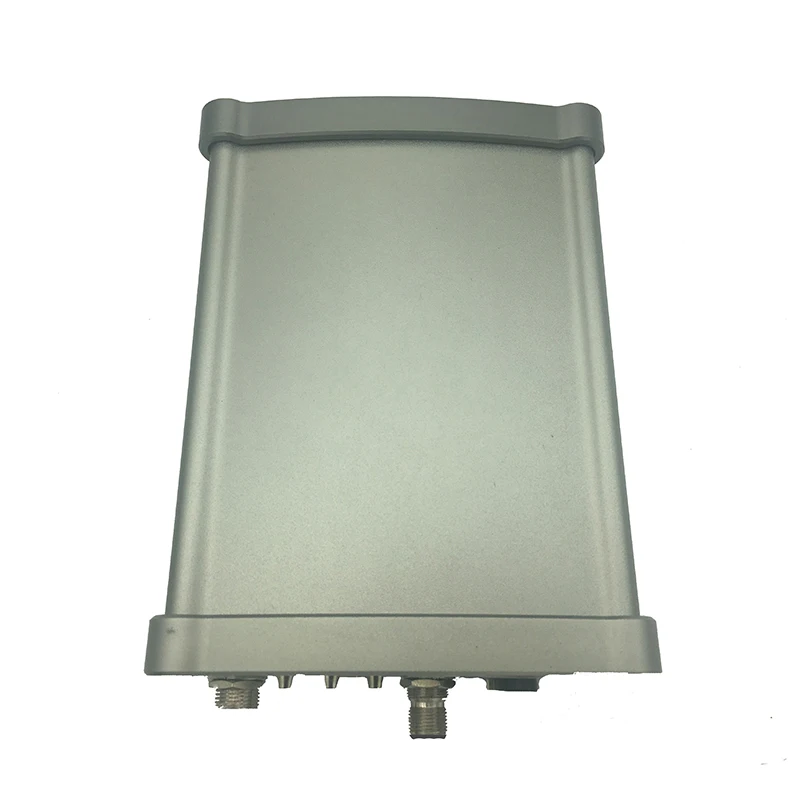

Посылка 1: приемник BD970 * 1 шт.

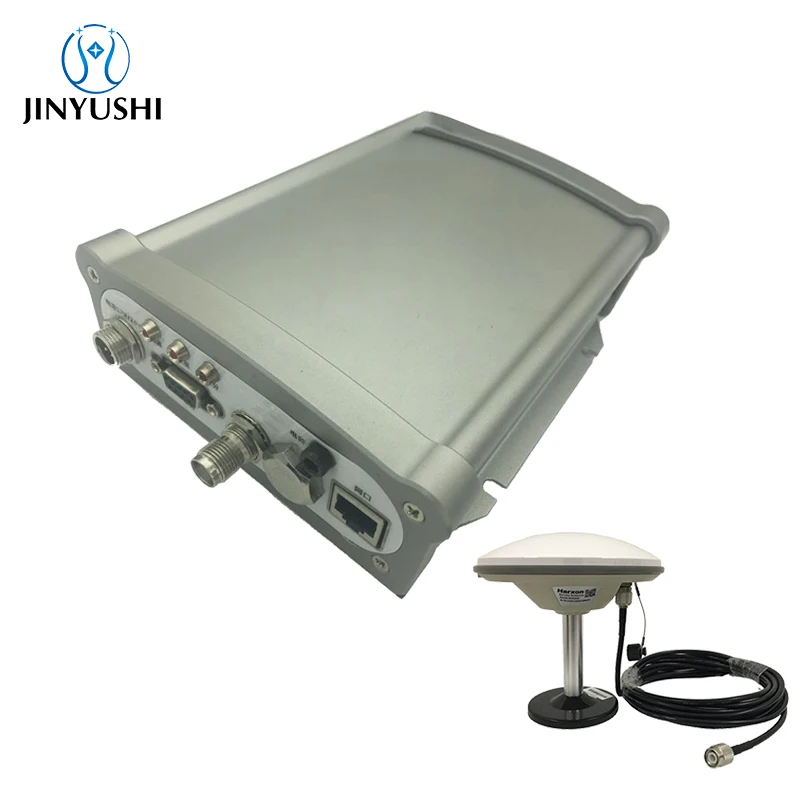

Посылка 2: приемник BD970 * 1 шт.

Антенна GPS500 * 1 шт

Магнитное основание * 1 шт.

TNC-J на TNC-J 5 метров * 1 шт
