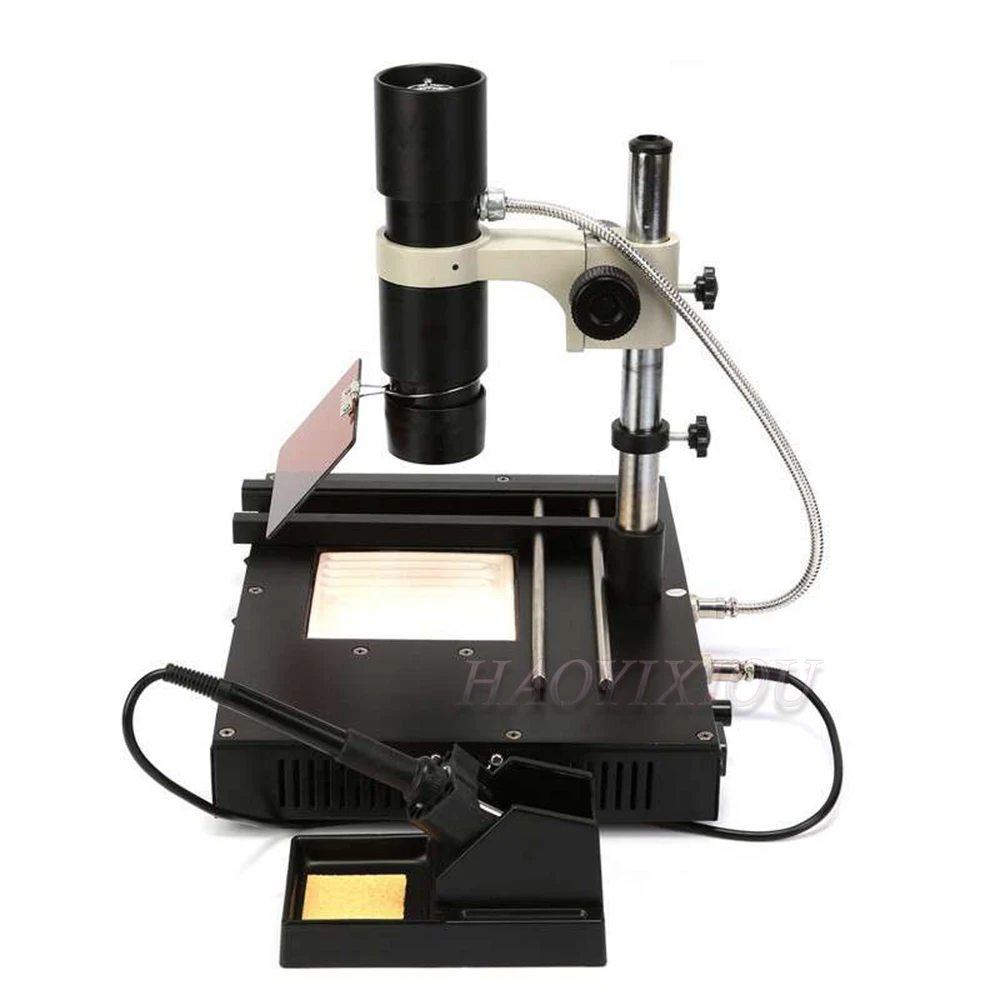

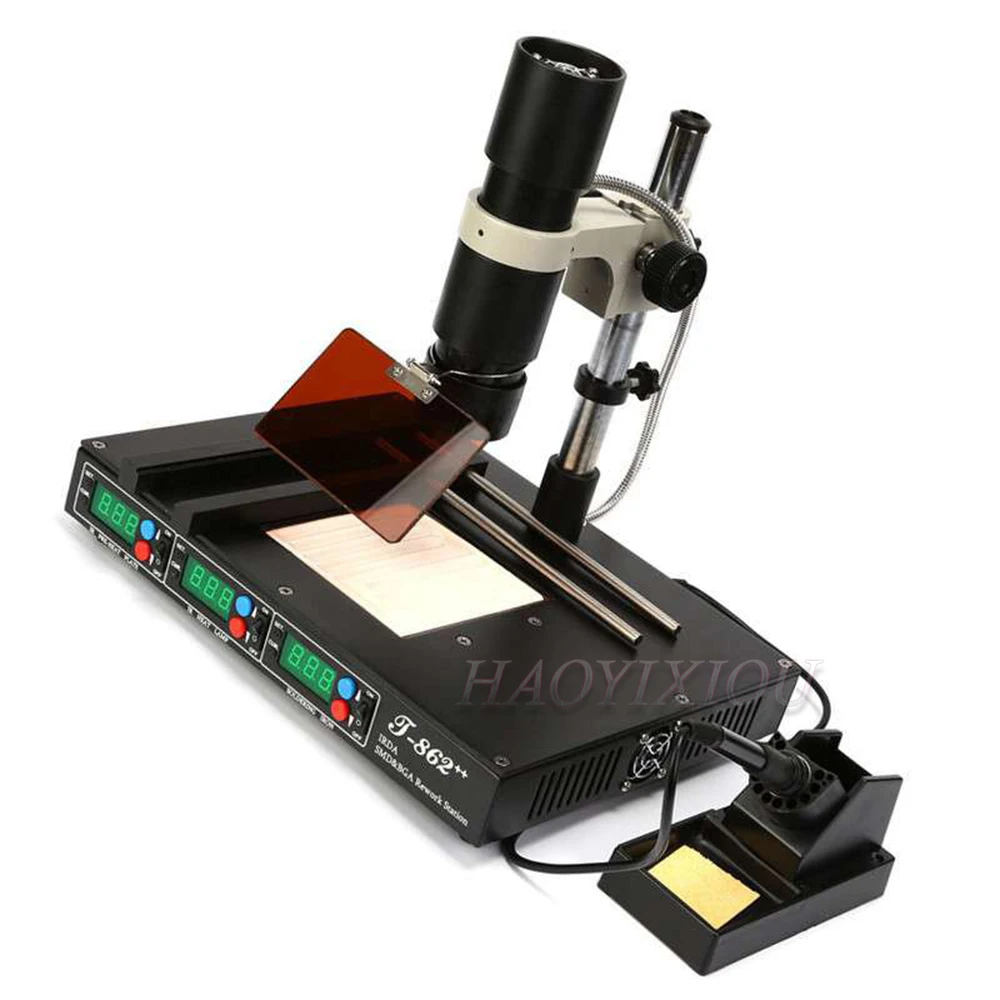

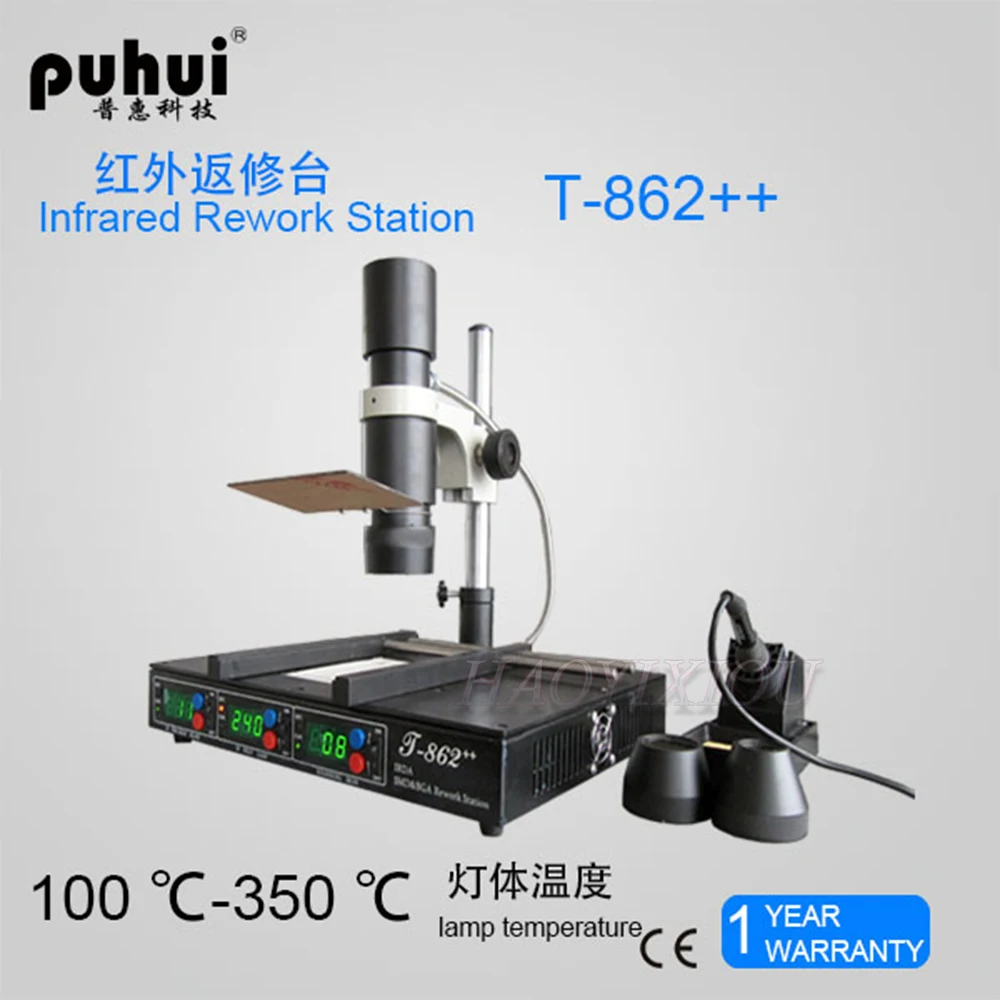

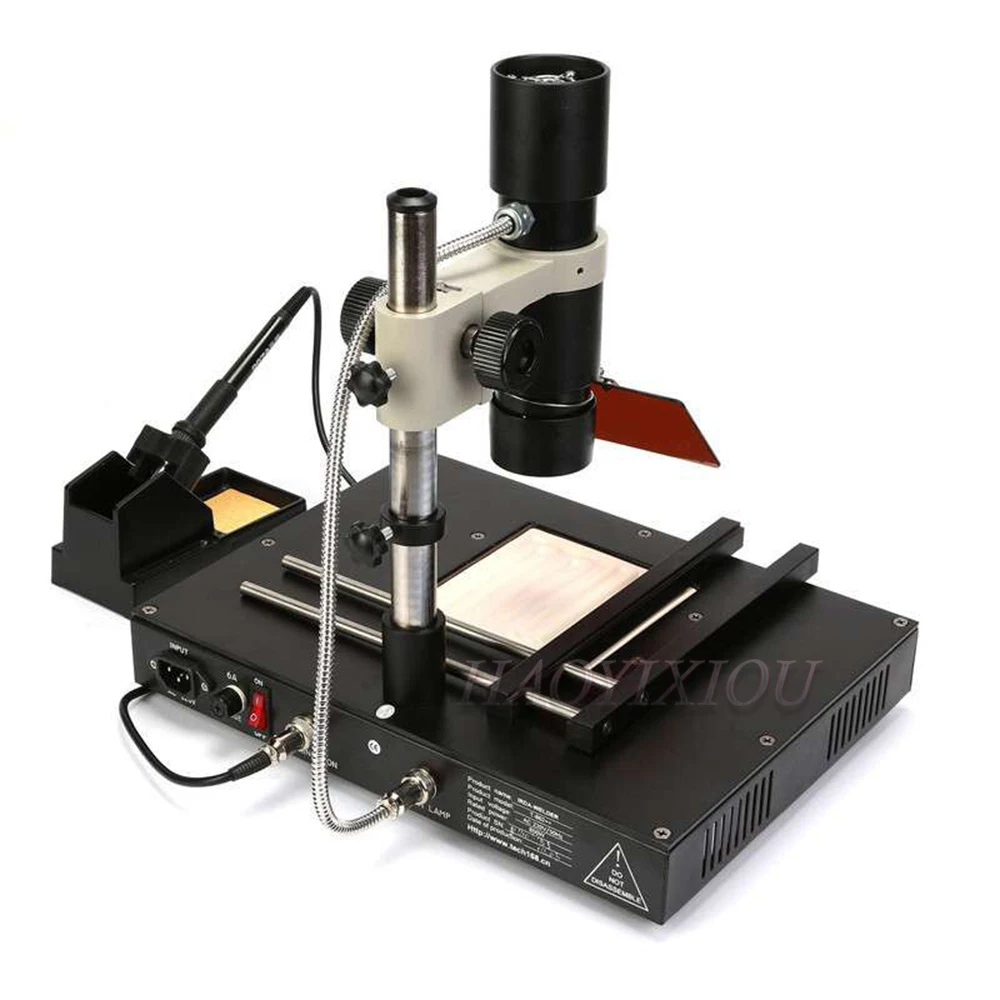

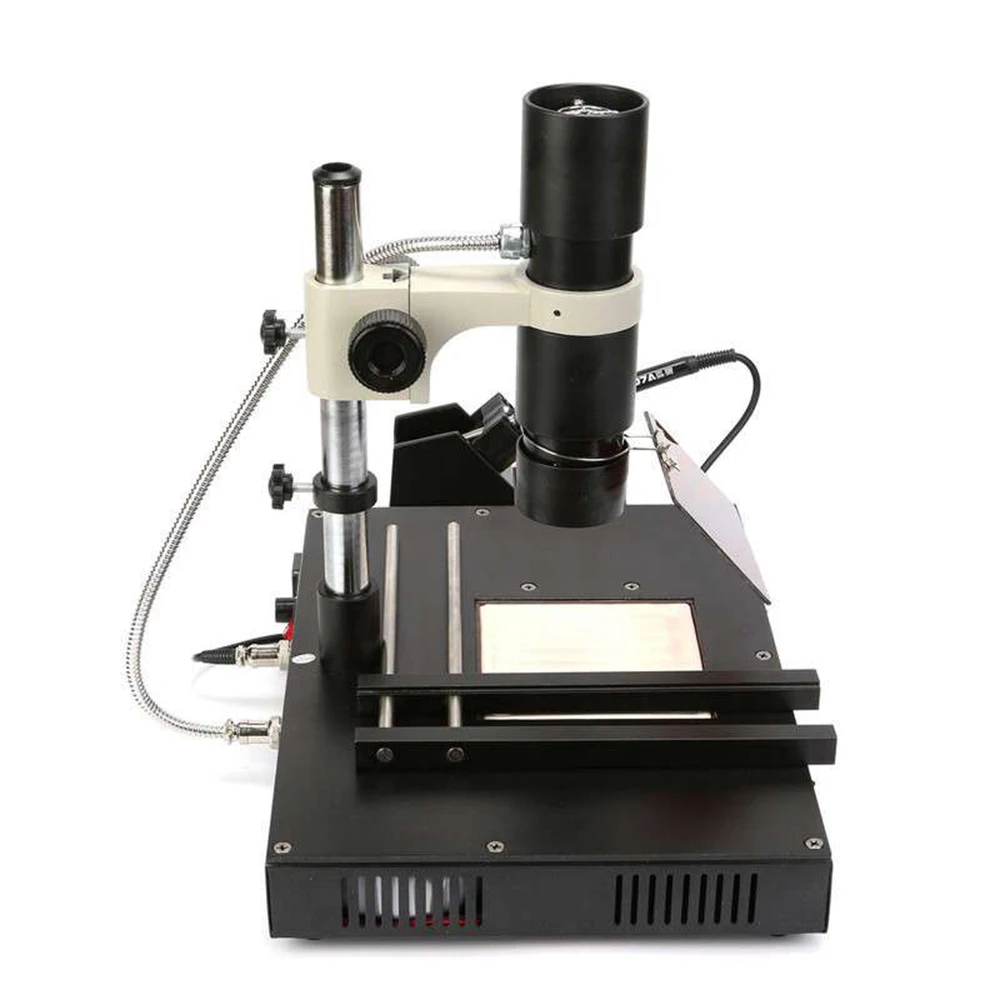

PUHUI T-862 ++ инфракрасная лампа для компьютера телефона | Инструменты

Рабочее напряжение: AC220/110v 50/60Hz
Выходная мощность: 800 Вт
Температура: 100C-350C

Метод работы
1. Найдите, выберите и прикрепите подходящий Объектив:
Диаметр линз 28 мм, 38 мм, 48 мм.
(1) Если площадь чипов ниже 15 мм * 15 мм, пожалуйста, выберите температуру ИК-лампы около 160-240C, И выберите объектив, который D = 28 мм, чтобы избежать уничтожения других мест, обычно это займет у вас около 20-40 секунд.
(2) Если площадь чипов между 15 мм * 15 мм и 30 мм * 30 мм, пожалуйста, выберите температуру ИК-лампы около 240-320C, И выберите объектив, который D = 38 мм, чтобы избежать уничтожения других мест, обычно это займет у вас около 30-60 секунд.
(3) Когда площадь чипов выше 30 мм * 30 мм, пожалуйста, выберите температуру IR-lamp 350C (Внимание: сначала следует включить предварительно тепловую тарелку, И установите температуру около 150-200C, подождите 3-5 минут, чтобы температура была устойчивой на установленной температуре), и выберите объектив, который D = 48 мм, чтобы избежать уничтожения других мест, И держать корпус лампы прямой светильник. Вы должны тщательно контролировать время, чтобы избежать сжигания чипов

Предупреждение:
Светильник будет снимать сразу. Пожалуйста, обратите больше внимания на время управления, чтобы избежать выгорания.

2. Откройте машину
(1) Проверьте, подходит ли соединительный провод корпуса лампы и 936-железо.

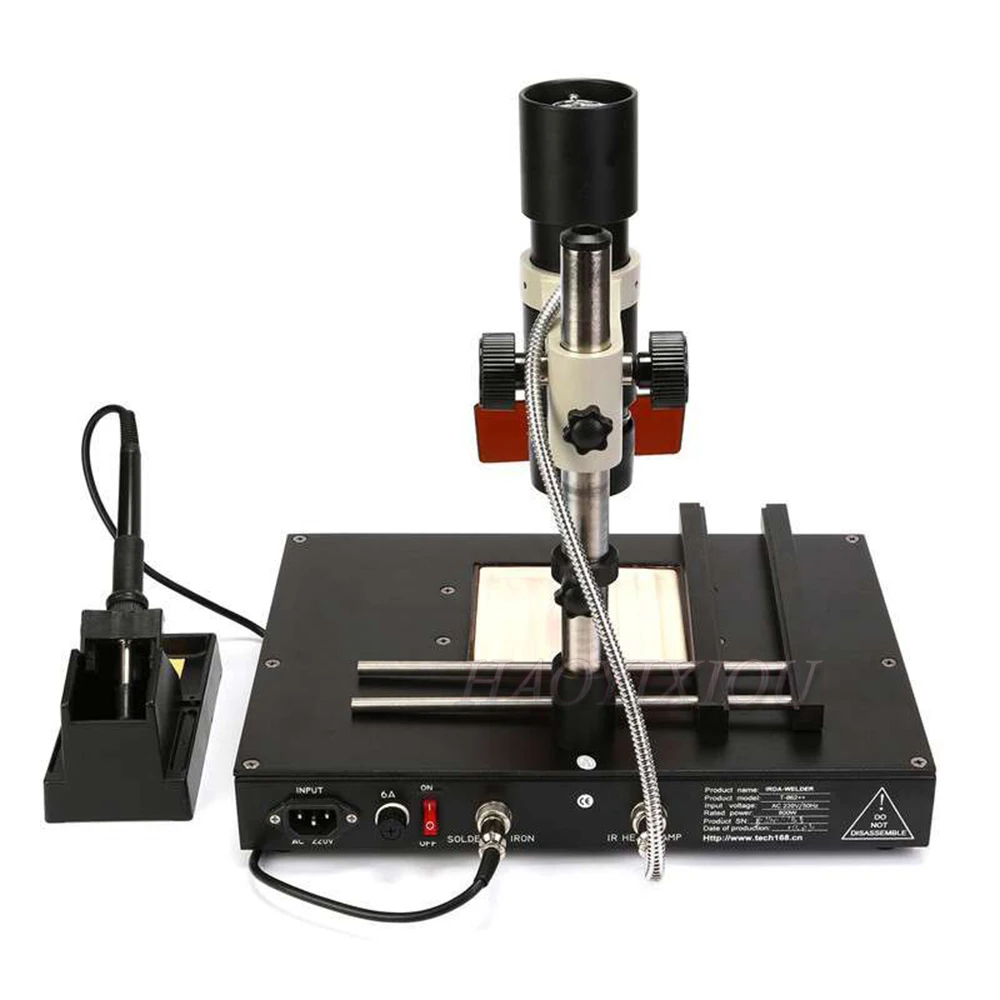

(2) Найдите и прикрепите кабель питания к задней части перерабочей станции
(3) подтвердите, что выключены все клавишные выключатели передней панели.
(4) поместите задний выключатель питания переменного тока в положение ON.
(5) позвольте T-862 + + Power-On-Self-Test (POST) завершить.
(6) точки измерения температуры будут отображать использованное последнее значение.
(7) поместите целевую панель ПК на противоскользящую стойку и ориентируйтесь на близость расчетного положения сфокусированного инфракрасного светильник,
(8) Отрегулируйте T-862 + + инфракрасный светильник Высота системы, 20-30 мм от объектива конец печатной платы целевого компонента. (9) Включите два переключателя. Они управляют системой разогрева и светильник.

3. Удаление и замена компонентов ПК.
(1) поместите печатную плату на держатель
(2) Включите переключатель предварительно нагреваемой тарелки и настройте температуру
(3) Включите переключатель ИК-лампы, регулируйте температуру (температура должна быть достаточно теплой, чтобы припой был сжижен), фокусируйте инфракрасный светильник на чипе, который будет удален.
(4) как только припой сжижен и расплавлен, используйте пинцет для удаления чипа.

4. Пайка чипа.
(1) Очистите целевую прокладку щеткой
(2) затем поместите шар для припоя и плоский Поток Припоя на мишень
(3) Включите переключатель предварительно нагреваемой тарелки и настройте температуру
(4) Включите переключатель ИК-лампы, регулируйте температуру (температура должна быть достаточно теплой, чтобы припой был сжижен), фокусируйте инфракрасный светильник на чипе, который будет припаян.
(5) подождите, чтобы инфракрасная лампа нагревала Поток Припоя, чтобы работать, так как шарики припоя на целевой прокладке чипа достигают температуры жидкости. Используйте пинцет или вакуумное устройство, чтобы поместить чип в нужное положение. После сжижения припоя чип будет продан автоматически.
После охлаждения чипа, возьмите печатную плату, проверьте, все ли в порядке. Если нет, переработайте.

5. Использование 936 жгучая железа
Его можно использовать отдельно, но убедитесь, что он должен быть подключен к шасси.
Если компонент слишком мал, вам не нужно использовать ИК-лампу, достаточно 936 жгущего железа.
Откройте переключатель 936 жгущего железа, настройте температуру, затем используйте его по своему желанию.
Техническое обслуживание:
Ü в любое время-гарантируем, что светильник охлаждающий вентилятор будет чист и чист.
Ü используйте небольшое машинное масло. Смажьте держатель фокуса и направляющее устройство для подавления ржавчины, чтобы они были удобны в эксплуатации. 1. Заказы обрабатываются своевременно после подтверждения оплаты. 2. Дилфон отправляется только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки. 3. Показанные фотографии не являются фактическим товаром и только для вашей справки. 4. Время доставки предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может отличаться, особенно во время праздничного сезона. 5. Если вы не получили свой заказ в течение 45 дней после оплаты, пожалуйста, свяжитесь с дилфоном. Мы Отследим доставку и свяжемся с Вами как можно скорее. 6. Из-за наличия на складе и разницы во времени, мы выберем доставку Вашего товара с нашего первого доступного склада для быстрой доставки. Гарантия Мы проверяем наши продукты один за другим, прежде чем упаковать и отправить, чтобы убедиться, что они все, что вы заказали, чтобы убедиться в количестве и в хорошем состоянии. Мы предоставляем 3 месяца международной гарантии. Вы можете получить бесплатный обмен или ремонт в течение этого периода с момента оплаты. Мы несем ответственность за все расходы и сборы, вызванные обменом или ремонтом. Вы должны сообщить нам, какой дефект и дать нам номер вашего заказа. Deaflon не предлагает услуги по замене или ремонту с истекшим сроком гарантии. Возврат/возврат 1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не можем вернуть или отправить замену. Стоимость доставки оплачивается как продавцом, так и покупателем пополам. 2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки и конкретную причину возврата. Таможенный налог и пошлина 1. До тех пор, пока товар находится в Китае (за исключением США), Все посылки, связанные с целевыми странами, облагаются налогом и пошлинами. Для уточнения конкретных тарифов, пожалуйста, свяжитесь с местным таможенным домом для получения подробной информации. Все налоги и пошлины оплачиваются покупателем. 2. Когда посылка прибывает в Таможенный дом страны, покупатель несет ответственность за очистку грузов в соответствии с требованиями таможенного персонала в течение определенного периода. Период очистки определяется местной таможней и не включен в расчетное время доставки. 3. Для каждой посылки, мы будем принимать декларирование 60% общей стоимости товаров. Если у вас есть особые требования к стоимости продукта декларации, пожалуйста, оставьте сообщение! Спасибо! Отзывы 1. Наш сервис может быть не лучшим, но обязуемся стать лучше и лучше. 2. Если у вас есть неудовольствие от нашего продукта, пожалуйста, не стесняйтесь сообщить нам. Мы поможем вам решить эту проблему. Ваше удовлетворение является нашим главным приоритетом. Мы ценим ваши положительные отзывы. 3. Мы искренне просим вас не оставлять негативные отзывы, прежде чем связаться с нами. Ни один продавец не может гарантировать отсутствие проблем, но оценить, как решить проблему
